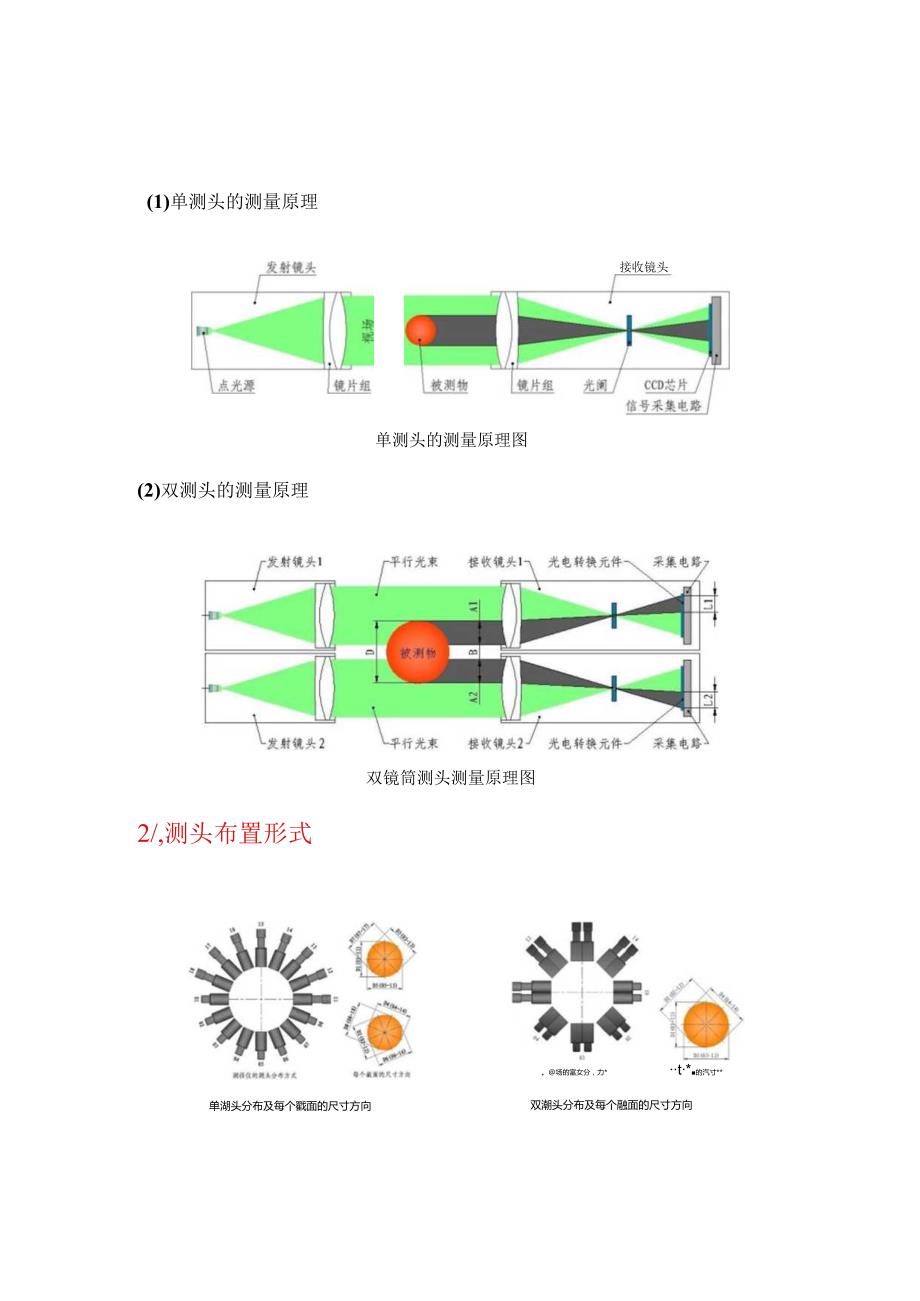

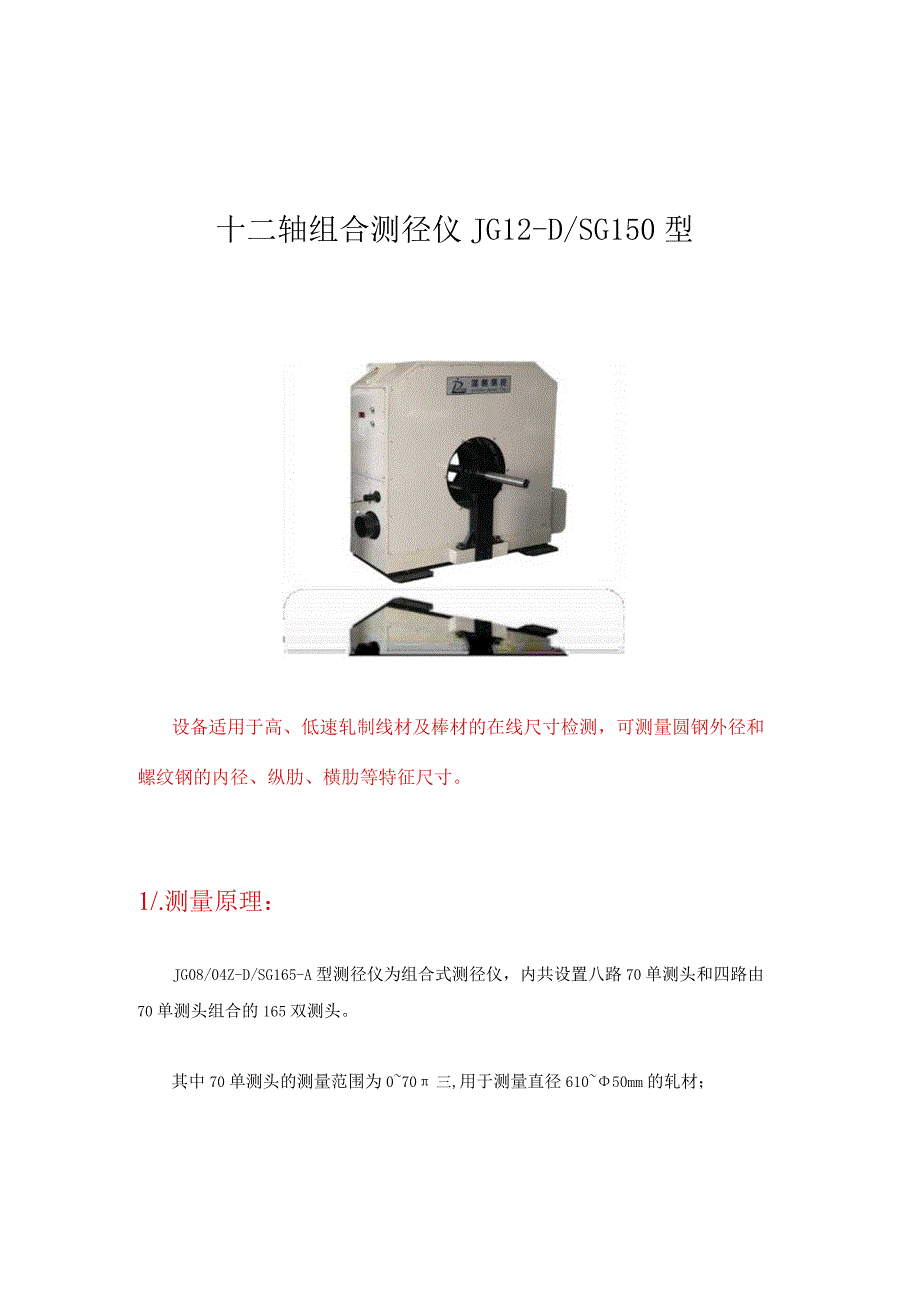

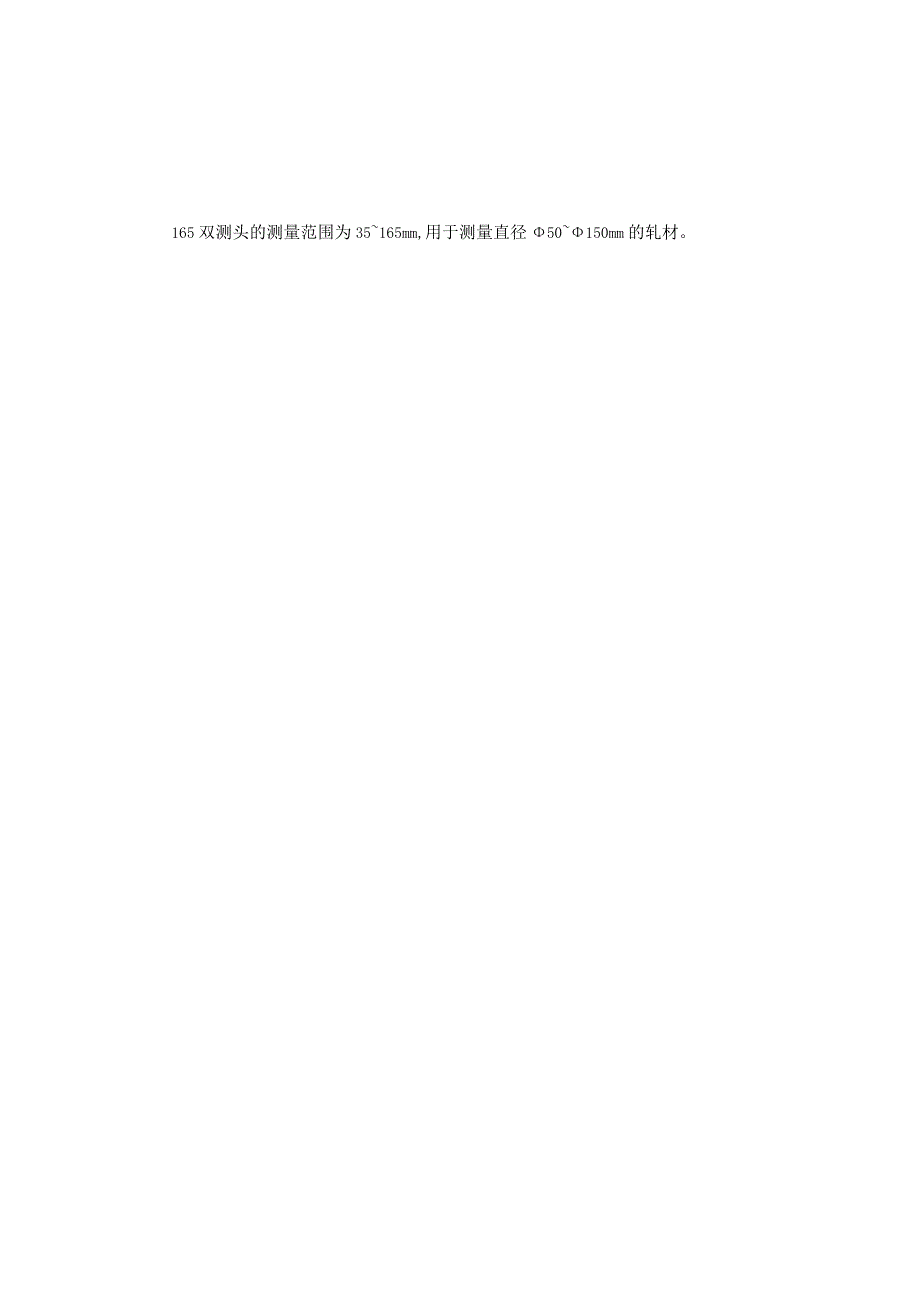

1、十二轴组合测径仪JG12-D/SG150型设备适用于高、低速轧制线材及棒材的在线尺寸检测,可测量圆钢外径和螺纹钢的内径、纵肋、横肋等特征尺寸。1/.测量原理:JG08/04Z-D/SG165-A型测径仪为组合式测径仪,内共设置八路70单测头和四路由70单测头组合的165双测头。其中70单测头的测量范围为070三,用于测量直径61050mm的轧材;165双测头的测量范围为35165mm,用于测量直径50150mm的轧材。(1)单测头的测量原理接收镜头单测头的测量原理图(2)双测头的测量原理双镜筒测头测量原理图2/,测头布置形式单湖头分布及每个戳面的尺寸方向。场的富女分,力*t*的汽寸*双潮头分布

2、及每个融面的尺寸方向3/,功能介绍:(1)显示内容主控室液晶显示器:管材截面的最大/最小直径、平均值、椭圆度;各路测头的分项测量值;设定的钢管长度、速度、标称直径、上下公差等;尺寸波动趋势预报(输入钢管长度和速度后可以对应外径在管材的位置),缺陷分析曲线。实时显示管材长度变化,管材实时温度值,最大最小值和超差尺寸在管材的具体位置,光标移动到相应位置即可显示;实时显示测量数据动态趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色。(2)软件功能产品参数设置:可设置产品规格、正负公差等参数;系统参数设置:可设置故障通道、通信端口、系统的校零等

3、;数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒。报警设置:可设置超差、设备超温、管材超温报警的阈值;修正功能:自动/手动,输入热膨胀系数后校准。温度系数自动修正:带有温度采集接口,可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。(3)报警功能超差报警:主控室相关数据颜色警示及报警器声光报警。测径仪超温报警:主控室报警器声光报警。管材超温报警:主控室报警器声光报警。(4)通信接口TCP/IP协议,光缆传输,测径仪至主控机。TCP/IP协议,光缆传输,主控机至现场LED屏。(5)智能功能(需选配智能模块)可插入SI

4、M卡,实现和服务器的远程通讯(经客户允许,选装)智能捕捉最佳的测量位置并自动实现高度的调整智能监测机体的温度,并根据机体的实际温度智能启停自循环降温系统和外部风机的启停监测被测物温度并根据被测物的温度智能计算膨胀系数(需选配测温仪)智能监测镜头的洁净度,需要维护擦拭时自动提示“请维护”具备系统自检功能,定时自检,保证系统的稳定性和测量数据的准确性智能监测循环风量的大小,在风量不达标时自动进行提示具备远程升级功能,在有更新版软件时提示升级可通过手机APP实时观测测量数据可与客户的MES、ERP、PDA等系统提供数据对接服务(需提供通讯协议)可连接执行机构实现闭环控制(需对执行机构进行论)4/.应

5、用范围:设备适用于高、低速轧制线材及棒材的在线尺寸检测,可测量圆钢外径和螺纹钢的内径、纵肋、横肋等特征尺寸。5 .设备配置:设备内置单测头八组,主要配置自循环冷却系统、鸭嘴侧吹式防尘系统。选配模块:嵌入式智能模块、上位机控制系统、外接LED显示屏等、智能调高底座6 .技术参数:1、测量范围(mm):606165;2、测量精度(mm):圆钢W0.02;角钢边长W0.10(在扭转03范围内)扁钢宽度W0.15(在扭转03范围内)扁钢厚度W0.05(在无扭转情况下);3、测量频率(Hz):2000(即每秒测量2000个截面);5、被测物:圆钢、角钢、扁钢;6、被测物材料:不限;7、轧制产品的温度():1200;8、连续轧制时间:不限;9、轧坯间隔时间(s):22;10、轧制速度:不限;11、工作制度:连续运转工作制
