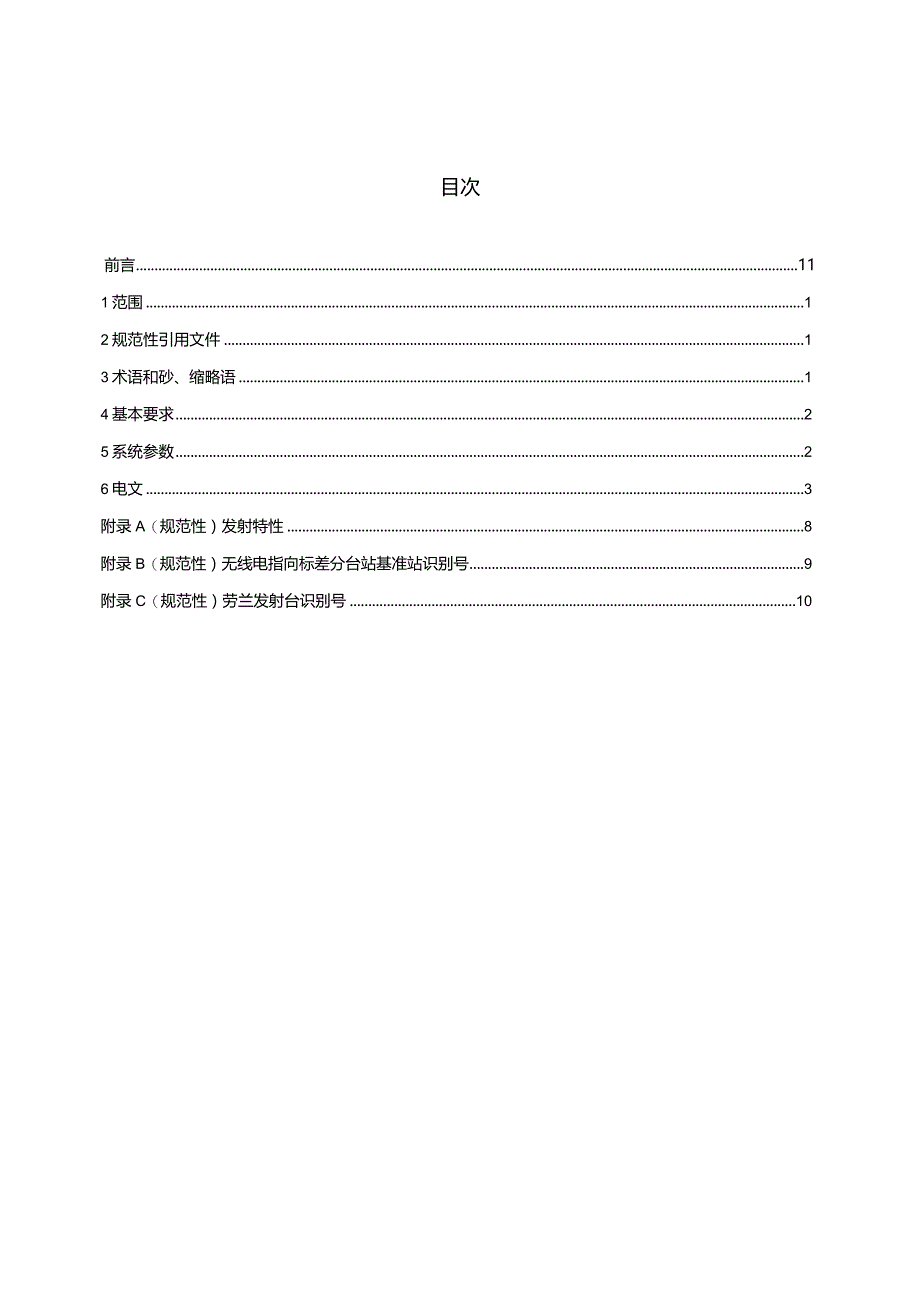

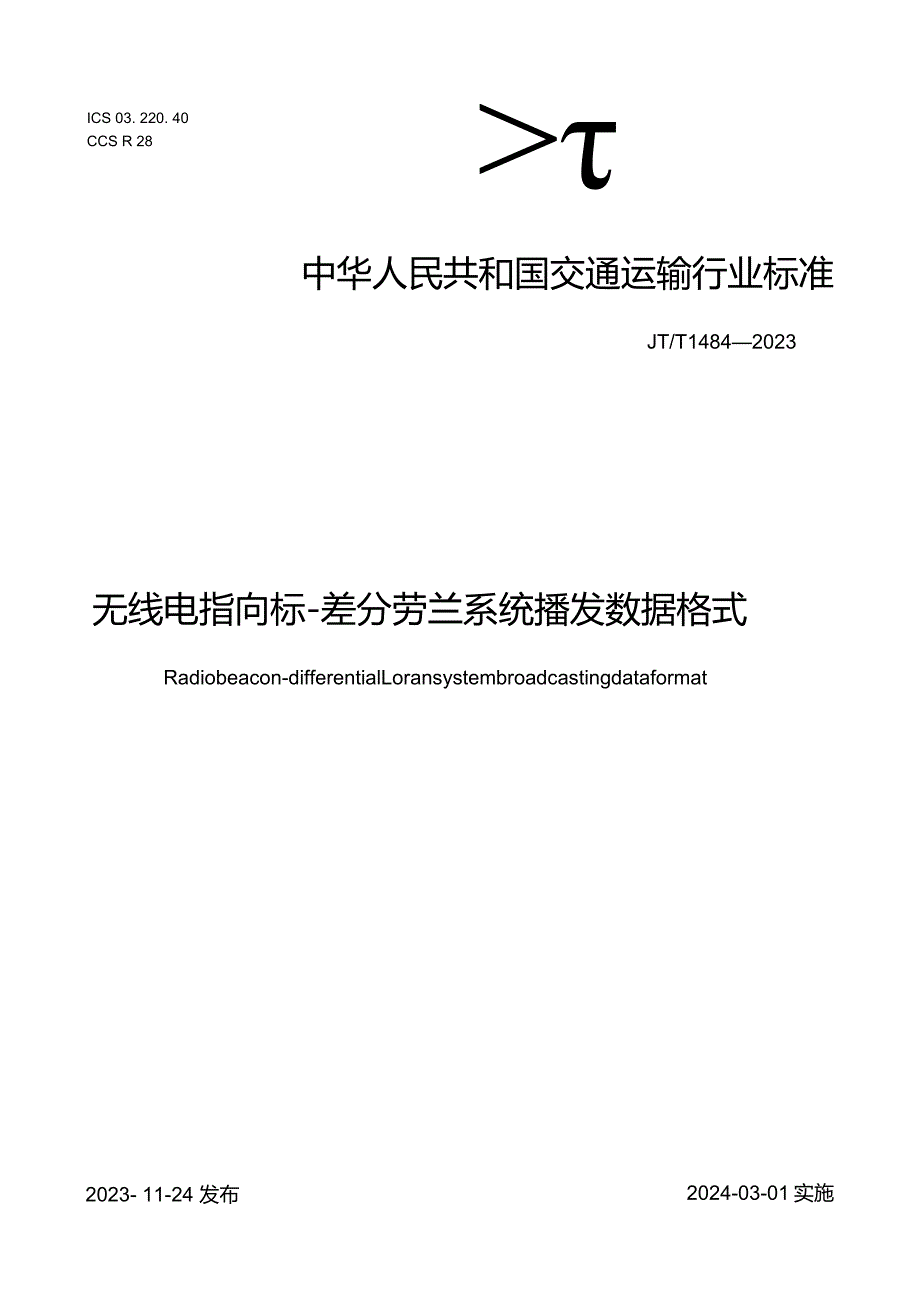

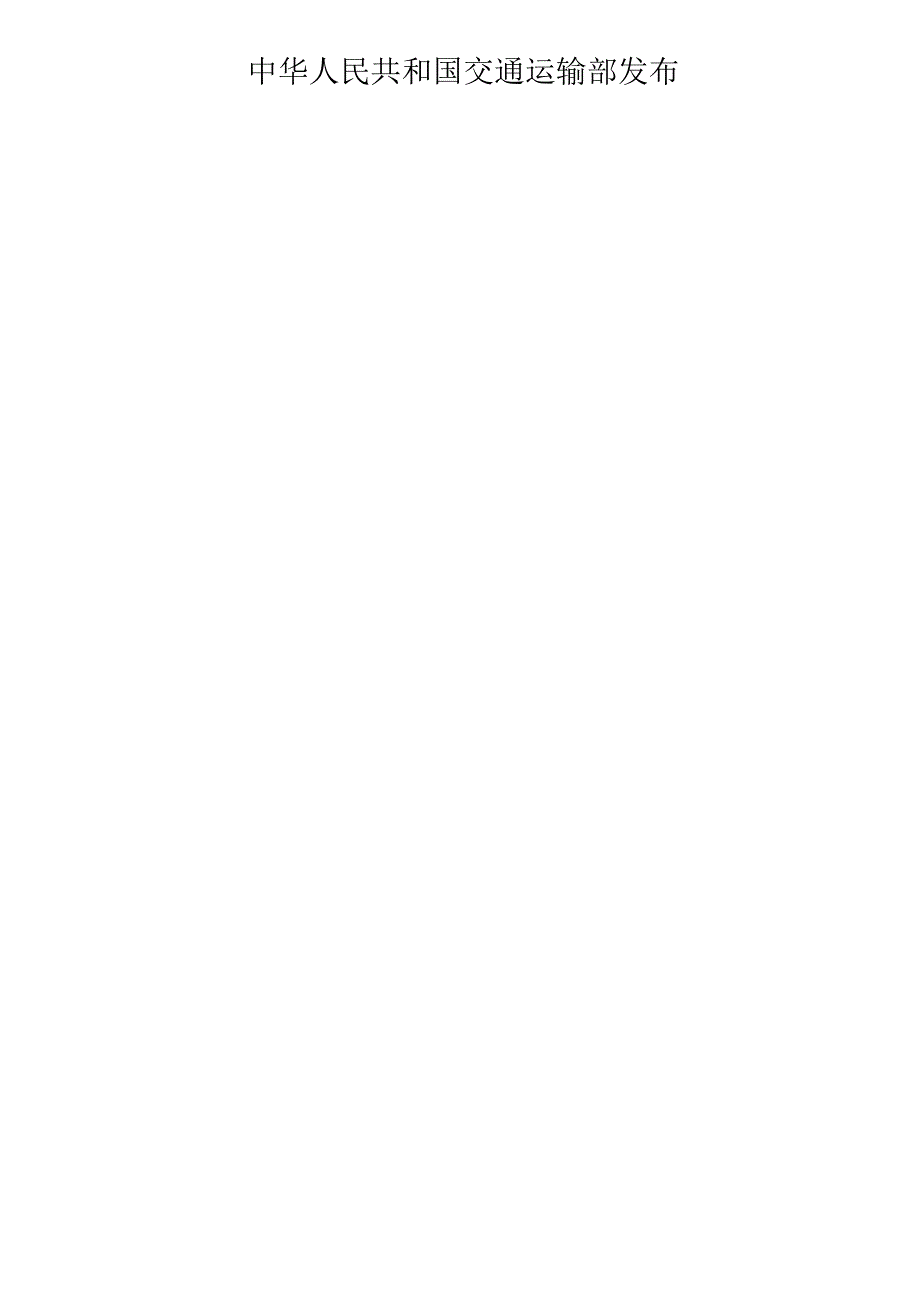

1、ICS 03. 220. 40CCS R 28中华人民共和国交通运输行业标准JT/T14842023无线电指向标-差分劳兰系统播发数据格式Radiobeacon-differentialLoransystembroadcastingdataformat2023- 11-24 发布2024-03-01实施中华人民共和国交通运输部发布目次前言111范围12规范性引用文件13术语和砂、缩略语14基本要求25系统参数26电文3附录A（规范性）发射特性8附录B（规范性）无线电指向标差分台站基准站识别号9附录C（规范性）劳兰发射台识别号101Z,x刖百本文件按照GB/T1.1-2020标准化工作导则第1部
2、分:标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由交通运输航测标准化技术委员会提出并归口。本文件起草单位:交通运输部北海航海保障中心天津航测科技中心、中国电子科技集团公司第二十研究所。本文件主要起草人:高汉增、潘兴琳、兰文君、马敏、于树海、李陆江、子等、朱勇强、罗锐、李慧敏、李君一、王玉林、李海龙、王伟、高锐、吴功除刘佳、许艳、徐斌。无线电指向标-差分劳兰系统播发数据格式1范围本文件规定了无线电指向标-差分劳兰系统的基本要求、系统参数、电文等要求。本文件适用于无线电指向标-差分劳兰系统的规划、建设和使用。注:本文件中劳兰
3、指劳兰C.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。JT/T377沿海无线电指向标-差分全球卫星导航系统播发标准RTCM10402.3毂GNSS（全球绸月艮务iW示准RecOmmendedStandardsforDifferentialGNSS（GlobalNavigationSatelliteSystems）Service3术语和定义、缩略语3.1 术语和定义JT/T377界定的以及下列术语和定义适用于本文件。3.1.1无线电指向标rad
4、iobeacon工作在283.5kHz325kHz频段,供用户测向定位的陆基无线电发射台。来原JT/T3772020,3.1.13.1.2差分differential提高无线电导航系统定位精度的一种技术。来源:JT/T3772020,3.L23.1.3差分劳兰differentialLoran在已知位置的站点实时监测劳兰信号传播的变化,并将变化量（差分修正量）播发给差分劳兰基准站覆盖范围内的劳兰用户，用户可利用差分修正量对观测值进行修正以提升定位授时精度的技术。3.1.4无线电指向标-差分劳兰系统radiobeacon-differentialLoransystem利用无线电指向标播发差分修正
5、量的差分劳兰系统。3.1.5差分劳兰基准站differentialLoranreferencestation对劳兰信号进行长期连续观测并生成差分数据的站点。3.1.6附加二次相位因子additionalsecondaryfactor考虑到不均匀地表面而对二次相位因子的修正量，即对陆地上传播可能碰到的地表导电率和介电常数的变化所做的修正。3.1.7附加二次相位因子标称值nominalvalueofadditionalsecondaryfactor差分劳兰基准站对附加二次相位因子实测修正量计算的参考基准值。3.1.8差分劳兰修正量differentialLorancorrection差分劳兰基准站
6、实时测量的附加二次相位因子实测值相对于差分劳兰基准站附加二次相位因子标称值的偏差。3.2 缩略语下列缩略语适用于本文件。ASF:帧口三相位因子(AdditiOnalSecondaryFactor)1.SB:最低有效位(LeaStSignificantBit)MSB最高獭位(MOStSignificantBit)MSK:最濒移键控(MinimUmShiftKeying)PRC:伪旦KftIHS(PSeUdORangeCorrections)RBN:无线电指向标(RadiOBeacon)RBN-DLoRAN:无线电指向标-差分劳兰系统(RadiOBeacon-DifferentialLoranSy
7、stem)RTCM电委员会(RadiOTechnicalCommissionforMaritimeServices)UTCMi卿寸(CoordinatedUniversalTime)4基本要求RBN-DLORAN台站由差分劳兰基准站、发射台及台站附属设备组成。差分劳兰基准站和发射台的设备应采用双机热备份,信号发射应符合附录A规定的发射特性要求。5系统参数5.1 时间RBN-DLORAN应采用UTC时间。5.2 坐标系RBN-DLORAN应采用2000国家大地坐标系。5.3 台站识别号RBN-DLORAN应提供差分劳兰基准站识别号,每个差分劳兰基准站仅有一个识别号,并编入差分劳兰电文。6电文6.
8、1 差分劳兰电文格式6.1.1 电文类型差分劳兰电文主要包含两类,分别为差分劳兰修正量电文和历书,其中历书包含差分劳兰基准站位置电文和差分劳兰基准站ASF标称值电文。差分劳兰电文应符合表1的规定。表1差分劳兰电文电文名称电文类型电文长度(bits)差分劳兰修正量电文756差分劳兰基准站位置电文856差分劳兰基准站ASF标称值电文9566.1.2 差分劳兰修正量电文差分劳兰修正量电文采用电文类型7,电文内容应符合表2的规定。表2差分劳兰修正量电文位(MSB-LSB)位数(bits)信息单位范围/值0-34电文类型74-129差分劳兰基准站识别号051113-142时间基准质量0315-173修正
9、量龄期0-718-225劳兰发射台识别号03123-3412修正量1ns-2048ns-2047ns(二进制补码表示)35-395劳兰发射台识别号03140-5112修正量1ns-2048ns-2047ns(二进制补码表示)52-554预留O表2中：a)电文类型:7型电文,二进制表示为“0111”。b)差分劳兰基准站识别号:差分劳兰基准站从000到511编号,可容纳512个差分基准站。差分劳兰基准站识别号应符合附录B的规定。c)时间基准质量:表示差分劳兰基准站时间基准精度性能,可表示4个等级。00”表示小于15ns(rms);01表示15ns(rns)40ns(rms);,i,表示40ns(r
10、ms)200ns(rms);IV表5fc于200ns（rms）od）修正量龄期：用于表征差分修正量从差分劳兰基准站形成到发射台播发之间的时间间隔,可表征8种情况。000代表龄期小于3min;OOI”代表龄期为3min10min;OIO代表龄期为10min20min;011”代耀期为20min60min;IOo”代建獭为1h-6h;,10悻龄期为6h12h;IIO代表龄期为12h24h;111朦龄期大于24he）劳兰发射台识别号:表示差分劳兰基准站修正量对应的劳兰发射台的台号。劳兰发射台识别号应符合附录C的规定。f）修正量:表示差分修正量。g）预留填0。6.1.3 差分劳兰基准站位置电文差分劳兰
11、基准站位置电文采用电文类型8,电文内容应符合表3的规定。表3差分劳兰基准站位置电文位(MSB-LSB)位数(bits)信息单位范围/值034电文类型84129差分劳兰基准站识别号00051113-3321差分劳兰基准站纬度L1121040-9009034-5522差分劳兰基准站经度11121040-180o180表3中：a）电文类型:8型电文,二进制表示为1000。b）差分劳兰基准站识别号:差分劳兰基准站从000到511编号,可容纳512个差分基准站。差分劳兰基准站识别号应符合附录B的规定。c）差分劳兰基准站纬度:差分劳兰基准站纬度的表征量,分辨率0.4（12m）。其中第一位为符号位,正值表示
12、南纬,负值表示北纬,纬度值（）除以L112X10取整后可转换为纬度的表征量,或者表征量乘以1.112X104可转换为纬度值（）。d）差分劳兰基准站经度:差分劳兰基准站经度的表征量,分辨率0.4Q2m）。其中第一位为符号位,正值表示东经,负值表示西经,经度值（）除以1.11210一4取整后可转换为经度的表征量,或者表征量乘以1.112IOy礁换为经度值（。）。6.1.4 差分劳兰基准站ASF标称值电文差分劳兰基准站ASF标称值电文采用电文类型9,电文内容应符合表4的规定。表4差分劳兰基准站ASF标称值电文位(MSBLSB)位数(bits)信息单位范围/值0-34电文类型94129差分劳兰基准站识
13、别号OOO51113-175劳兰发射台识别号0-31表4（续）位(MSB-LSB)位数(bits)信息单位范围/值18-2912标称值10ns-20480ns20470ns（二进制补码表示）30-345劳兰发射台识别号0-3135-4612标称值10ns-20480ns20470ns（二进制补码表示）47-559预留0表4中：a）电文类型:9型电文,二进制表示为1001”。b）差分劳兰基准站识别号:差分劳兰基准站从000到511编号,可容纳512个差分基准站。差分劳兰基准站识别号应符合附录B的规定。c）劳兰发射台识别号:表示差分劳兰基准站修正量对应的劳兰发射台的台号劳兰发射台识别号应符合附录C的规定。d）标称值:表示差分劳兰基准站的ASF标称值。e）预留填6.2 差分劳兰基准站与发射台之间的电文格式6.2.1 信息格式差分劳兰基准站发送给发射台的信息格式与内容应符合表5的规定。表5差分劳兰基准站发送给发射台的信息格式项目长度(byte)值说明信息头4$LRD分隔符19电文7的数目10-3ASCU码分隔符19电文9的数目11-3ASCU码分隔符19电文721缺位补0x0分隔符19电文87分隔符19表5(续)项目长度(byte)值说明电文921缺位补OxO校验符1一校验值1$与*之间的字节异或和.不含$和*信息尾26.2.2信息更新率每分钟一次。6.3发射台空间传输
