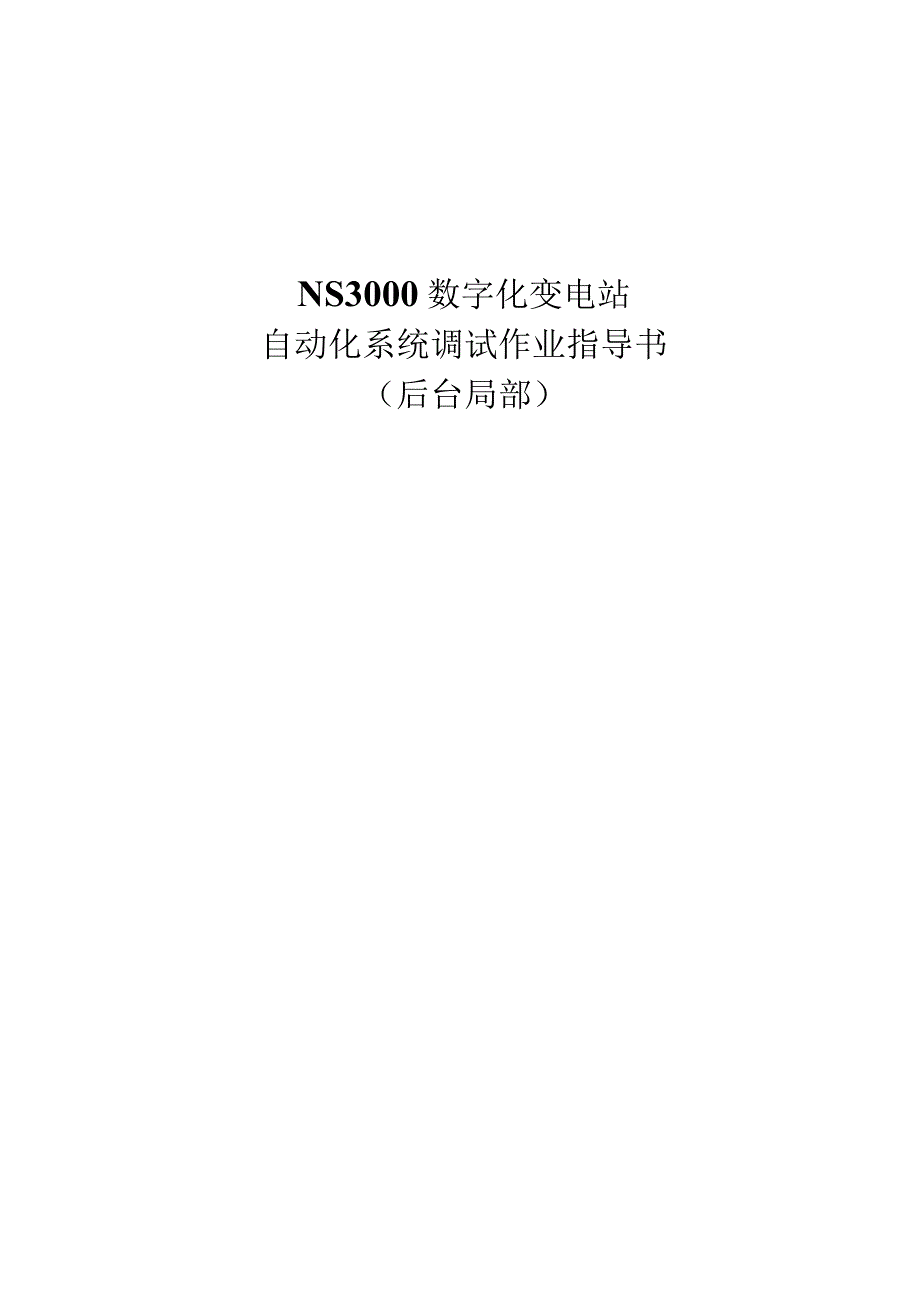

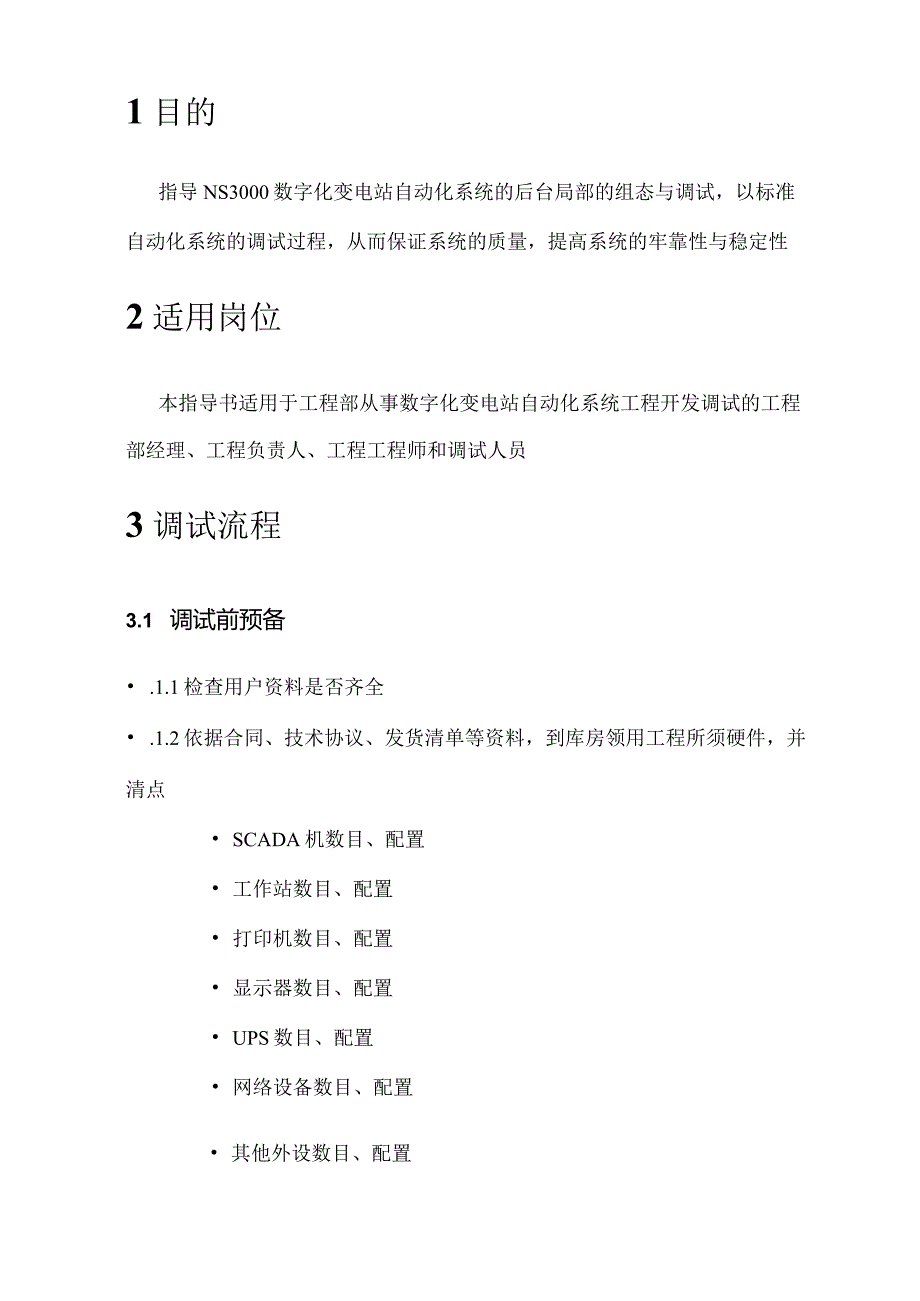

1、NS3000数字化变电站自动化系统调试作业指导书（后台局部）1目的指导NS3000数字化变电站自动化系统的后台局部的组态与调试，以标准自动化系统的调试过程，从而保证系统的质量，提高系统的牢靠性与稳定性2适用岗位本指导书适用于工程部从事数字化变电站自动化系统工程开发调试的工程部经理、工程负责人、工程工程师和调试人员3调试流程3.1 调试前预备 .1.1检查用户资料是否齐全 .1.2依据合同、技术协议、发货清单等资料，到库房领用工程所须硬件，并清点 SCADA机数目、配置 工作站数目、配置 打印机数目、配置 显示器数目、配置 UPS数目、配置 网络设备数目、配置 其他外设数目、配置3.2 系统安装

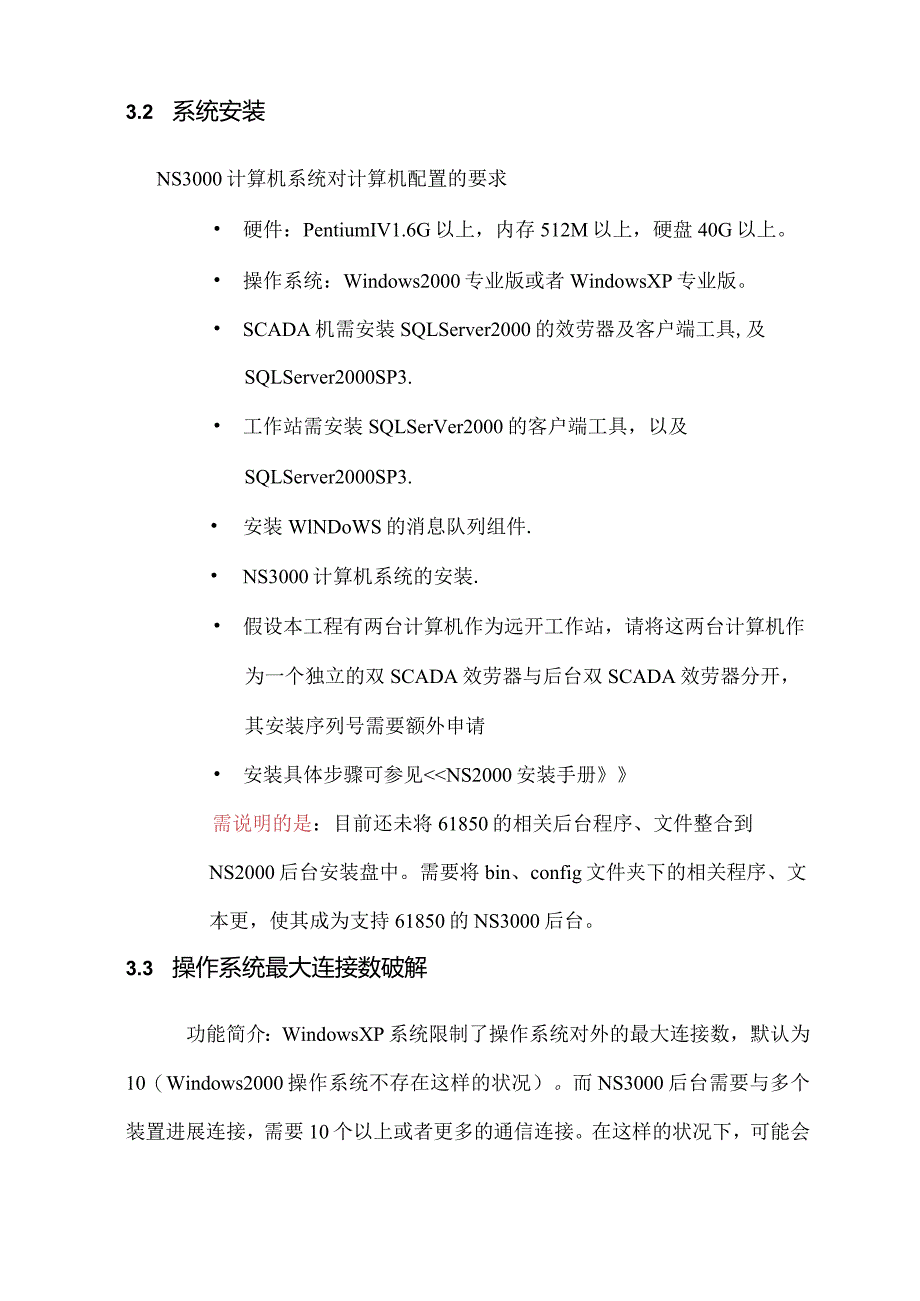

2、NS3000计算机系统对计算机配置的要求 硬件：PentiumIV1.6G以上，内存512M以上，硬盘40G以上。 操作系统：Windows2000专业版或者WindowsXP专业版。 SCADA机需安装SQLServer2000的效劳器及客户端工具,及SQLServer2000SP3. 工作站需安装SQLSerVer2000的客户端工具，以及SQLServer2000SP3. 安装WlNDoWS的消息队列组件. NS3000计算机系统的安装. 假设本工程有两台计算机作为远开工作站，请将这两台计算机作为一个独立的双SCADA效劳器与后台双SCADA效劳器分开，其安装序列号需要额外申请 安装具体
3、步骤可参见osicfgs.xml是通用的,config.ini、Iogcfg.xml是不通用的。相关工程配置文件sscfg.dat:装置61850数据文件bio500.map:NSD3500映射数据文件bio600.map:NS3600映射数据文件* .cid文件：装置Cid文件* .scd：后台用工程配置文件* .nwd:全部装置的备份文件以上的文件都是由通用组态软件NsConfig导出的：sscfg.datbio500.maps*.cid下装到NSD3500中，sscfg.dat、bio600.map*.cid下装到NSD3600中。SClCIientCfg.dat:后台用工程配置文件该文
4、件是有可执行文件SclParser.exe处理过的，用于NS3000后台。组态挨次过程首先,利用NsConfig通用组态工具生成具体每个装置的装置61850数据文件（sscfg.dat）,NS3600映射数据文件（bio600.map）或者NS3500数据映射文件（bio500.map）,装置Cid文件，NS3600保护规约文件（*.PPI）等;以及生成整个工程的SCd宓牛（指包括装置的数据模型），整个工程的完整工程数据文件*.nwd文件（包括装置的数据模型和装置的数据映射）。其次，启动NS3000（WINDOWS平台）系统，运行可执行程序SclParser.exe,将整个工程的scd文件解析
5、生成SclClientCfg.dat数据中间文件。第三，运行可执行程序DATPLMAP.exe,定义IEC61850数据属性与NS3000后台的映射关系。第四，运行可执行程序LNMapDev.exe,将IEC61850的规律节点与NS3000的一次设备建立映射关系，生成相应四遥。第五，翻开系统组态工具，依据现场实际状况对四遥名称进展修改。最终，做工程画面，将画面与数据库对应起来。以及其它数据库表记录的相关配置（如遥测的系数配置等）。3.3.2.2 文件的翻开与导入运行通用组态工具（NSCOnfig）,界面如图OO所示。可以翻开整个工程的SCd文件、*.nwd文件，也可以翻开每个装置的*.icd
6、文件。图00组态平台的操作界面从上到下，从左到右分别由标题栏、工具栏、运行动画、工程工程工具栏、变电站构造树子窗口、配置界面、属性配置窗口、监视子窗口和状态栏组成。在尚未生成工程的任何SCd文件状况下操作如下：步骤1：在工程视图的空白处，执行右键菜单“翻开SCL文件”命令如图01）；图01步骤2：将装置的*.icd或*.cid文件导入（如图02）；图02步骤3：修改相应的iedName（如图03）,及相应的IP地址（如图04）；属性表Inametypedescmanufacturer南瑞维保ConfigVersionv1.01ServicesS1ElSCL.P35CX8IED图03图04步骤4
7、：假设再增加智能装置，右键选中SCL根节点，执行菜单“导入SCL文件”命令（如图05）,需输入IED名（如图06）,修改相应的IP地址（如图07）o图05图06属性表阕一回I3，IBSCL.Comrnunication.W01.ConnectedAP.Ad(l._value100.100.100.102typeIPxsktype图07在已经生成整个工程局部装置的SCd文件状况下，操作如下：在工程视图的空白处，执行右键菜单“翻开SCL文件”命令，将装置的*.scd文件导入；假设再增加智能装置，用“导入SCL文件”，需输入IED名，修改相应的IP地址。假设已经生成整个工程的全部装置的SCd文件,则
8、执行右键菜单“翻开SCL文件”命令，将装置的*.scd文件导入。3.3.2.3 文件的导出导出具体每个装置的61850数据文件（sscfg.dat）：左键选择装置节点进展导出（如图08）,利用“导出装置数据文件”功能对每个IED装置执行一遍，得到每个装置的sscfg.dat,保存在每个装置对应的保存名目下（如图09）。图08图09导出具体每个装置的61850数据文件（bio6（X）.map或bio500.m叩）：步骤一：先右键点中IED装置，选中右键菜单“增加IEDExtConfig,-“NSD500V或NSRelay”（如图10）,将相应的装置数据映射文本文件（bio.txt）导入（如图11
9、）；10XffS： (0.3t5M*a= *jwtt,ft M333333333333n开| * I图11步骤二：然后利用“导出装置数据文件”功能对每个IED装置执行一遍，得到每个装置的bio600.map或bio500.map,保存在每个装置对应的保存名目下(如图12)oIfin、式。“修通用IB态工具V1.3 - E：工作变科Q我备工程砥 . ： .SCL Header CommunU! fEDs LnBBl IHCdK SlHinIirieI由 Zbcd I 3 Zbghb 王 eed0t , nsd1 ; 加 nd2l , iine I SMhne3 国 nne4 s- n； SBzbzhb 国 Hlzbdhb nsd12保存，131桌面msd125 NS3699 DataTypeTe CSystem文件类型，NSR6。滕酶射文件(blo600.map)三1技展近的文 将我的文档公
