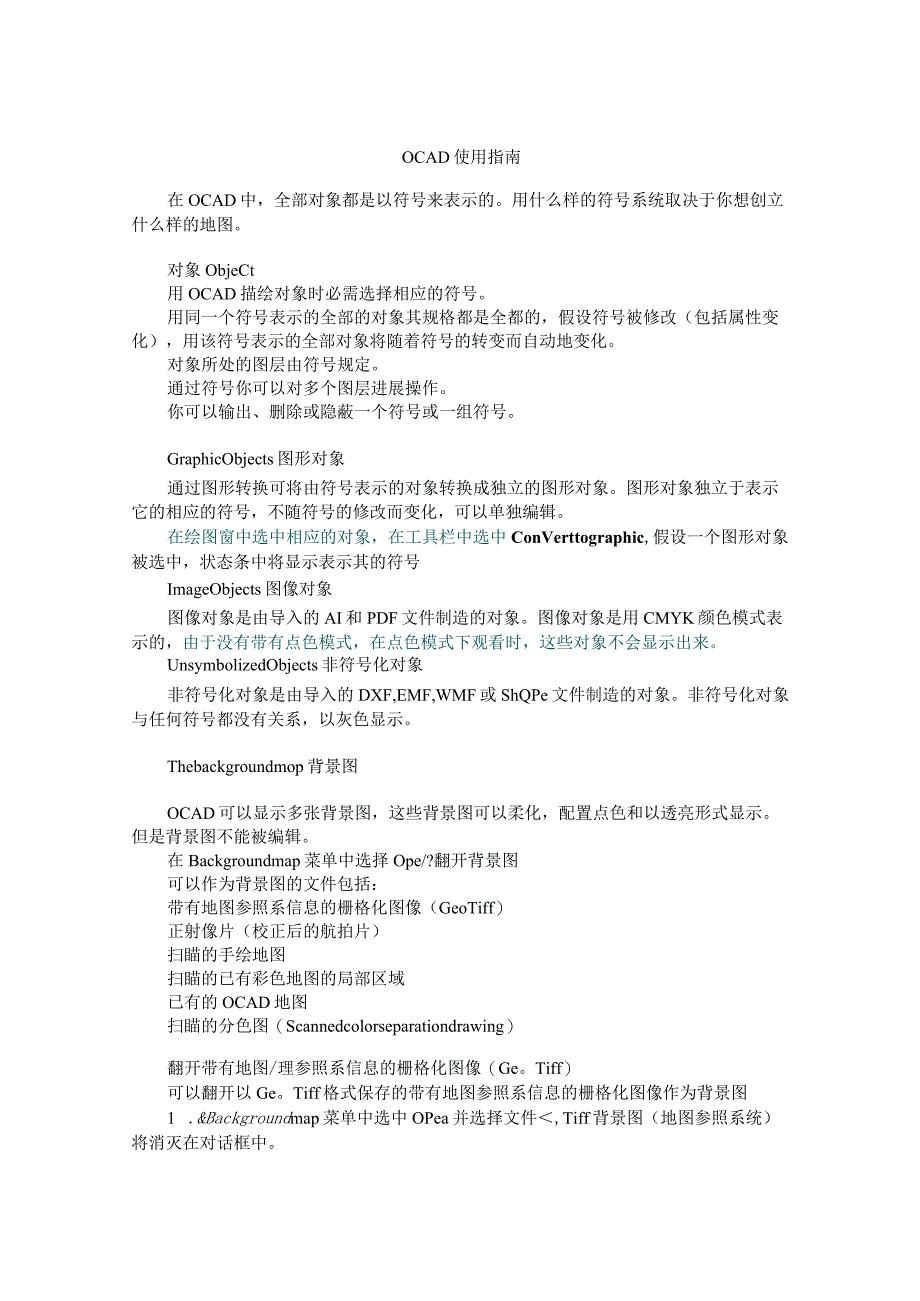

1、OCAD使用指南在OCAD中，全部对象都是以符号来表示的。用什么样的符号系统取决于你想创立什么样的地图。对象ObjeCt用OCAD描绘对象时必需选择相应的符号。用同一个符号表示的全部的对象其规格都是全都的，假设符号被修改（包括属性变化），用该符号表示的全部对象将随着符号的转变而自动地变化。对象所处的图层由符号规定。通过符号你可以对多个图层进展操作。你可以输出、删除或隐蔽一个符号或一组符号。GraphicObjects图形对象通过图形转换可将由符号表示的对象转换成独立的图形对象。图形对象独立于表示它的相应的符号，不随符号的修改而变化，可以单独编辑。在绘图窗中选中相应的对象，在工具栏中选中ConV
2、erttographic,假设一个图形对象被选中，状态条中将显示表示其的符号ImageObjects图像对象图像对象是由导入的AI和PDF文件制造的对象。图像对象是用CMYK颜色模式表示的，由于没有带有点色模式，在点色模式下观看时，这些对象不会显示出来。UnsymbolizedObjects非符号化对象非符号化对象是由导入的DXF,EMF,WMF或ShQPe文件制造的对象。非符号化对象与任何符号都没有关系，以灰色显示。Thebackgroundmop背景图OCAD可以显示多张背景图，这些背景图可以柔化，配置点色和以透亮形式显示。但是背景图不能被编辑。在Backgroundmap菜单中选择Ope
3、/?翻开背景图可以作为背景图的文件包括：带有地图参照系信息的栅格化图像（GeoTiff）正射像片（校正后的航拍片）扫瞄的手绘地图扫瞄的已有彩色地图的局部区域已有的OCAD地图扫瞄的分色图（Scannedcolorseparationdrawing）翻开带有地图/理参照系信息的栅格化图像（Ge。Tiff）可以翻开以Ge。Tiff格式保存的带有地图参照系信息的栅格化图像作为背景图1 .&Backgroundmap菜单中选中OPea并选择文件,Tiff背景图（地图参照系统）将消灭在对话框中。2 .假设背景图没有地图参照系统，选择Newoffset；假设背景图已包含了地图参照系统信息，选择EXiSti

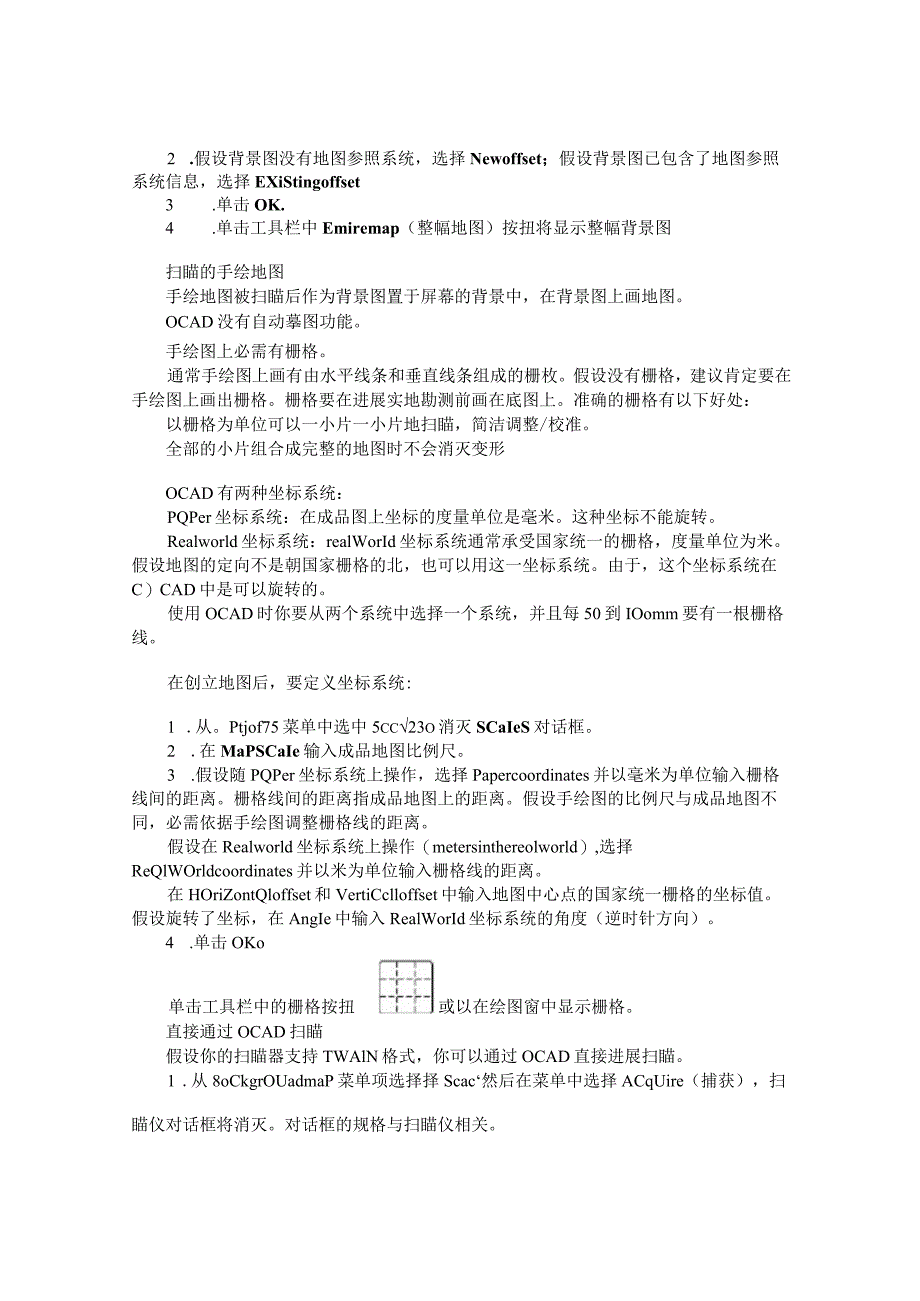

4、ngoffset3 .单击OK.4 .单击工具栏中Emiremap（整幅地图）按扭将显示整幅背景图扫瞄的手绘地图手绘地图被扫瞄后作为背景图置于屏幕的背景中，在背景图上画地图。OCAD没有自动摹图功能。手绘图上必需有栅格。通常手绘图上画有由水平线条和垂直线条组成的栅枚。假设没有栅格，建议肯定要在手绘图上画出栅格。栅格要在进展实地勘测前画在底图上。准确的栅格有以下好处：以栅格为单位可以一小片一小片地扫瞄，简洁调整/校准。全部的小片组合成完整的地图时不会消灭变形OCAD有两种坐标系统：PQPer坐标系统：在成品图上坐标的度量单位是毫米。这种坐标不能旋转。Realworld坐标系统：realWorId
5、坐标系统通常承受国家统一的栅格，度量单位为米。假设地图的定向不是朝国家栅格的北，也可以用这一坐标系统。由于，这个坐标系统在C）CAD中是可以旋转的。使用OCAD时你要从两个系统中选择一个系统，并且每50到IOomm要有一根栅格线。在创立地图后，要定义坐标系统:1 .从。Ptjof75菜单中选中5cc23o消灭SCaIeS对话框。2 .在MaPSCaIe输入成品地图比例尺。3 .假设随PQPer坐标系统上操作，选择Papercoordinates并以毫米为单位输入栅格线间的距离。栅格线间的距离指成品地图上的距离。假设手绘图的比例尺与成品地图不同，必需依据手绘图调整栅格线的距离。假设在Realwo
6、rld坐标系统上操作（metersinthereolworld）,选择ReQlWOrldcoordinates并以米为单位输入栅格线的距离。在HOriZontQloffset和VertiCclloffset中输入地图中心点的国家统一栅格的坐标值。假设旋转了坐标，在AngIe中输入RealWorId坐标系统的角度（逆时针方向）。4 .单击OKo单击工具栏中的栅格按扭或以在绘图窗中显示栅格。直接通过OCAD扫瞄假设你的扫瞄器支持TWAlN格式，你可以通过OCAD直接进展扫瞄。1 .从8oCkgrOUadmaP菜单项选择择Scac然后在菜单中选择ACqUire（捕获），扫瞄仪对话框将消灭。对话框的规

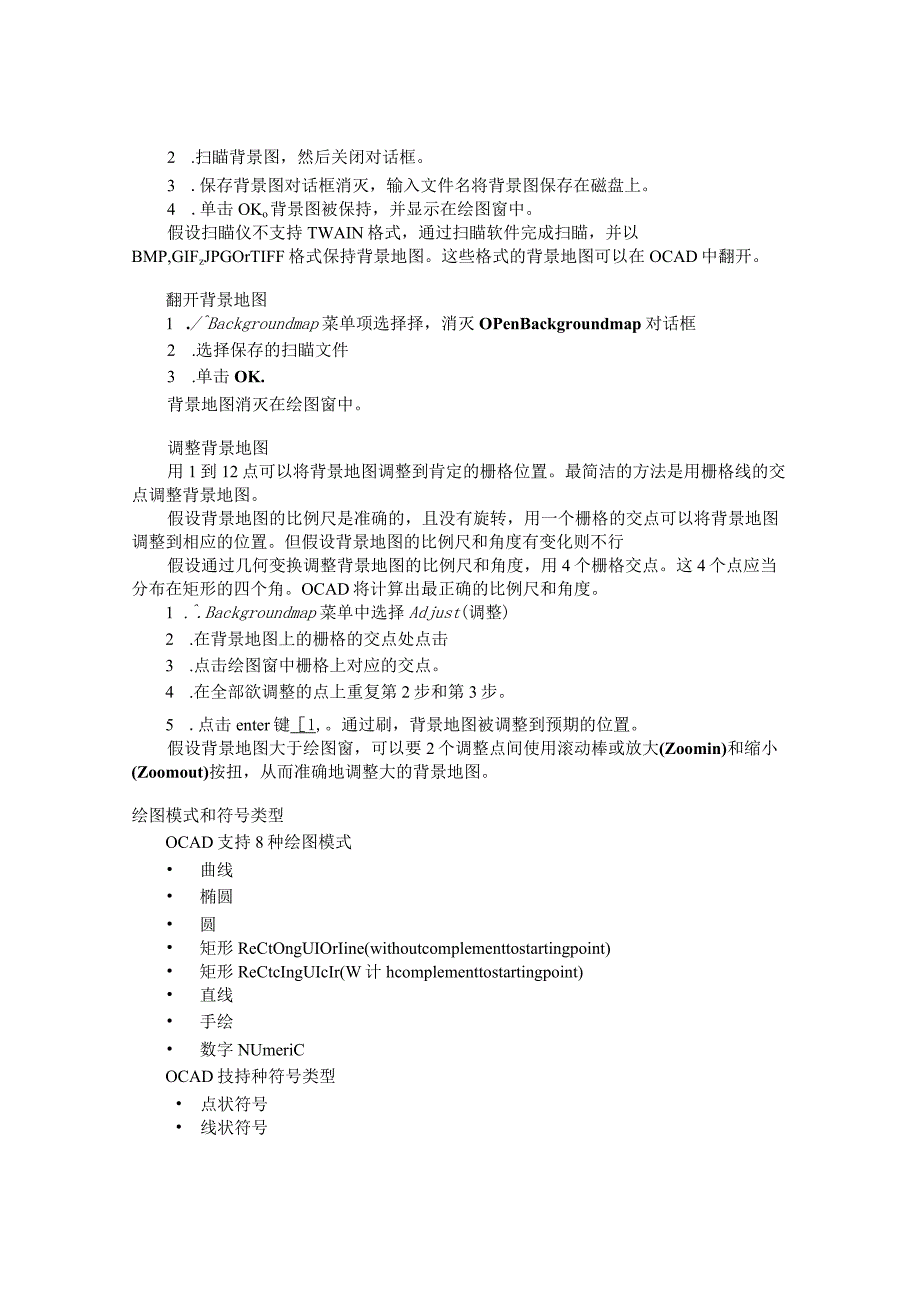

7、格与扫瞄仪相关。2 .扫瞄背景图，然后关闭对话框。3 .保存背景图对话框消灭，输入文件名将背景图保存在磁盘上。4 .单击OKo背景图被保持，并显示在绘图窗中。假设扫瞄仪不支持TWAIN格式，通过扫瞄软件完成扫瞄，并以BMP,GIFzJPGOrTIFF格式保持背景地图。这些格式的背景地图可以在OCAD中翻开。翻开背景地图1 ./Backgroundmap菜单项选择择，消灭OPenBackgroundmap对话框2 .选择保存的扫瞄文件3 .单击OK.背景地图消灭在绘图窗中。调整背景地图用1到12点可以将背景地图调整到肯定的栅格位置。最简洁的方法是用栅格线的交点调整背景地图。假设背景地图的比例尺是
8、准确的，且没有旋转，用一个栅格的交点可以将背景地图调整到相应的位置。但假设背景地图的比例尺和角度有变化则不行假设通过几何变换调整背景地图的比例尺和角度，用4个栅格交点。这4个点应当分布在矩形的四个角。OCAD将计算出最正确的比例尺和角度。1 .Backgroundmap菜单中选择Adjust(调整)2 .在背景地图上的栅格的交点处点击3 .点击绘图窗中栅格上对应的交点。4 .在全部欲调整的点上重复第2步和第3步。5 .点击enter键1,。通过刷，背景地图被调整到预期的位置。假设背景地图大于绘图窗，可以要2个调整点间使用滚动棒或放大(Zoomin)和缩小(Zoomout)按扭，从而准确地调整大
9、的背景地图。绘图模式和符号类型OCAD支持8种绘图模式 曲线 椭圆 圆 矩形ReCtOngUIOrIine(withoutcomplementtostartingpoint) 矩形ReCtcIngUIcIr(W计hcomplementtostartingpoint) 直线 手绘 数字NUmeriCOCAD技持种符号类型 点状符号 线状符号 面状符号 文本符号 线状文本符号Linetextsymbol 矩形符号描绘点状对象点状对象只有一个坐标。1.在符号框中选择所需的符号。.2 .在工具栏中任选一种绘图模式。3 .在绘图窗中想描绘对象的位置处点击，点状对象消灭在相应的位置上。有时，在绘制点状对象
10、时可能要使点状对象旋转，朝向某个方向。用在绘图窗中由点状对象的定位点开头，向想定向方向画直线的方法代替点击。沿垂直方向向上画直线，点状对象将朝向标准方位。转变已有点状对象的朝向：1.单击工具栏中EditPoint（编辑点）按扭104 .单击点状对象的中心位置。5 .单击工具栏中DireCtiOn（方向）按扭11L6 .沿着想重设置的点状特征方向画长直线。注：这不是旋转1没有先确定定位点，然后旋转）数字绘图模式通过数字绘图模式可以将点状对象定位在某个规定的坐标位置。1 .选择点状符号。2 .在工具栏中选择NUmeriC（数字）按扭匚3 .在EaSting和NOrthing中填上坐标值。4 .单击
11、工作中FiniSh按扭（end）。提示：OCAD中使用数学坐标系统，X轴从左向右，Y轴从下向上。+y(Northing)0/0(Eastingv-y画曲线曲线模式是画曲线和面状对象最快的方法，打印效果也是最好的。但是，画好曲线需要进展一些练习。相对于COrelDraW,IIIUStrator和Freehand,OCAD的曲线工具为适应地图的绘制进展了特地的优化，工作方式与这些绘图软件有点差异。但是，也可以使用与其它软件工作方式相当的曲线工具。这时，在.Options（选项）菜单中选择Preferences（参数选择/属性），在PreferenCeS对话框中选择“IIIUStrator模式OCA
12、D模式与川UStratOr模式的主要差异是： OCAD中手柄的长度由软件通过计算自动给出。因此，不需考虑手柄长度，只需考虑手柄的方向。 OCAD中，点两侧的手柄的长度可能不同，这使得它比其它点两侧手柄长度为对称状态的软件具有更大的柔性，对对象的编辑也较少。 由于不要求手柄的对称，最正确节点（切线位置）通常与其它软件中不同。推举使用OCAD模式，以下是一些与这一模式有关的说明：画曲线时沿着曲线在曲线上某些确定的位置画切线，OCAD计算出两条切线间的曲线。画一条曲线： 在线的起终部画切线。 在曲线的半径转变时，这种状况下，为找到最正确的点需要进展一些练习。 在线的完毕部。画一条简洁的曲线：1 .选
13、择线状符号,Selectalinesymbol,preferablyasimplefullIineo2 .在工具栏中选择曲线模式按3 .在线的起终点画一条切线，不需考虑切线的长度，只需考虑方向。5.在绘图窗的任意位置单击（在同一位置按下然后释放鼠标左键）。线状对象以适当的外形消灭。连续下去，在绘图模式和编辑模式下，切线将向线条一样消灭。在任何绘图模式下，在同一位置按下并释放鼠标左键将完毕对象。编辑对象：EJ1 .在工具栏中选择编辑点按扭IL2 .在选择的线状对象上任意位置单击，被选中的线状对象上的点被标示出来。曲线点用圆圈标识O在线外。对象的最终点用叉标识。要了解曲点如何影响线条，你可以画一些
14、曲点。提示：按压右键可以在绘图模式和编辑模式间转换。一些画曲线的例子。例1:有水道通过的小山谷假设山谷中有一条水道，画一条与水道正交的的切线会产生相当如的感觉，水道在谷底（谷中心）流过。-提示：在画完一条切线后，最终一段线段的曲点标记为一些小圆圈O。假设你移动鼠标的指针到其中的一个圆，指针将变为箭头b,你可以在另一个位置画曲点。例2:狭长的山凹如图，在第一个半径变化处有一条切线。另外，为了掌握山凹的长度深度），在山谷的未端（谷底）有一条切线。提示：假设你对一条切线不满足，按backspace键删除最终的一条在最远的点处用一条切线可便利地掌握曲线的范围。曲线中的拐角（角点）在同一个位置画其次条切
15、线可以形成角点。1 .在工具栏中单击EditPoint按扭1。2 .选中编辑对象。3 .在工具栏中单击Cornerpoint按扭4 .单击拟转变为角点的点，将点变为角点。然后，你可以将曲点（译注：已变为角点）（用圆圈标记）移动到任何你期望的位置。（译注：点的另一侧线段不会消灭任何变化）：正规点即不位于曲线的起始部，也不位于曲线的完毕部，用实形矩形标识。角点用空心矩心标识。口续画已有对象对已完成的对象在原有的根底上重开头绘画。按住Shift键然后在已有对象的第一个点或最终一个点的位置开头画续画的第一条切线。的点将与作为己有对象的一局部连在已有对象上，不会产生一个的对象。对象反向线状符号可是不对称符号，如带有指向右边的附加短线的线条。假设画这类对象时画错了方向，短线指向错误的方向。画椭圆形对象在OCAD中，在不使用旋转功能的状况下，可以画任何角度的椭圆形线状和面
