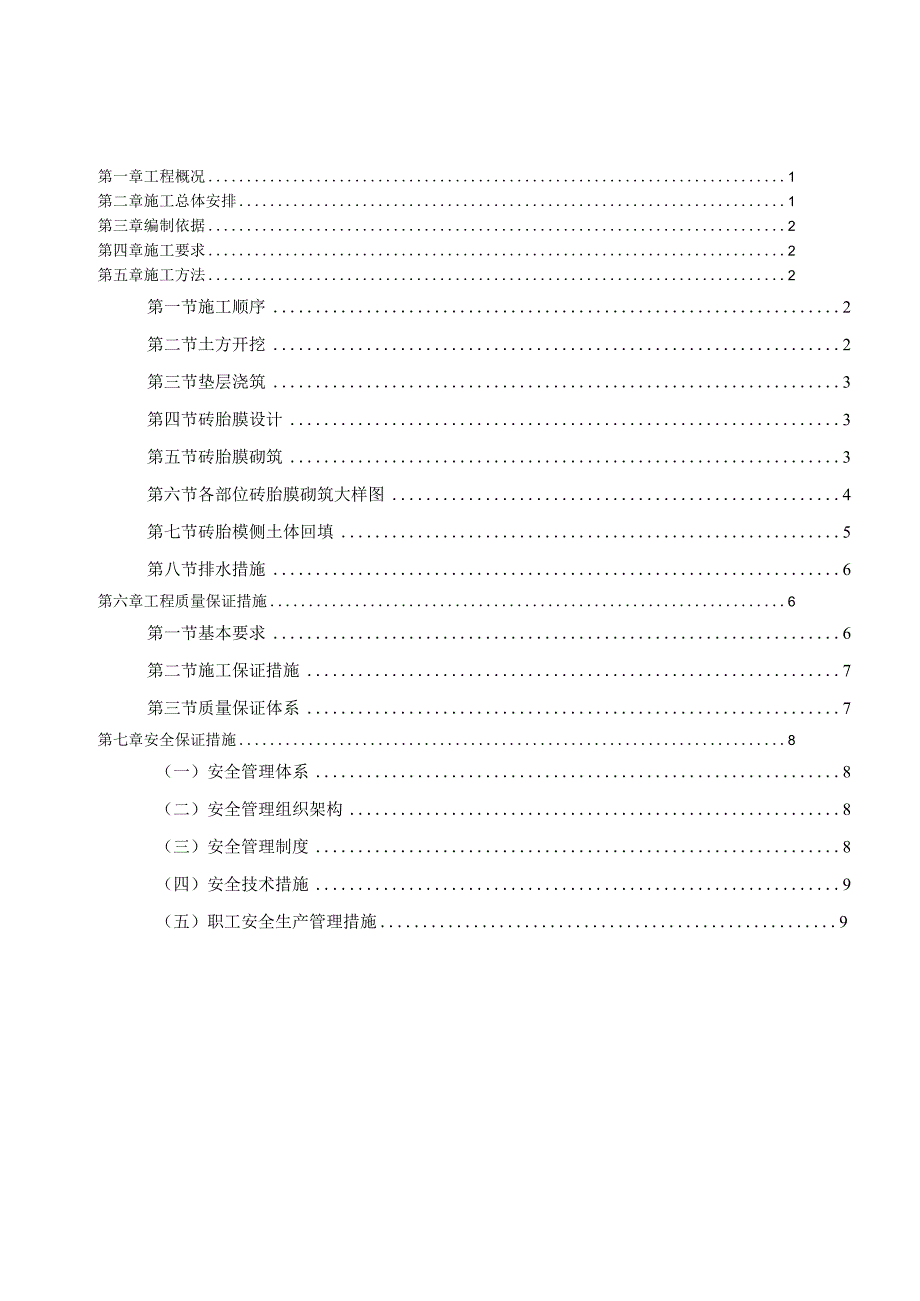

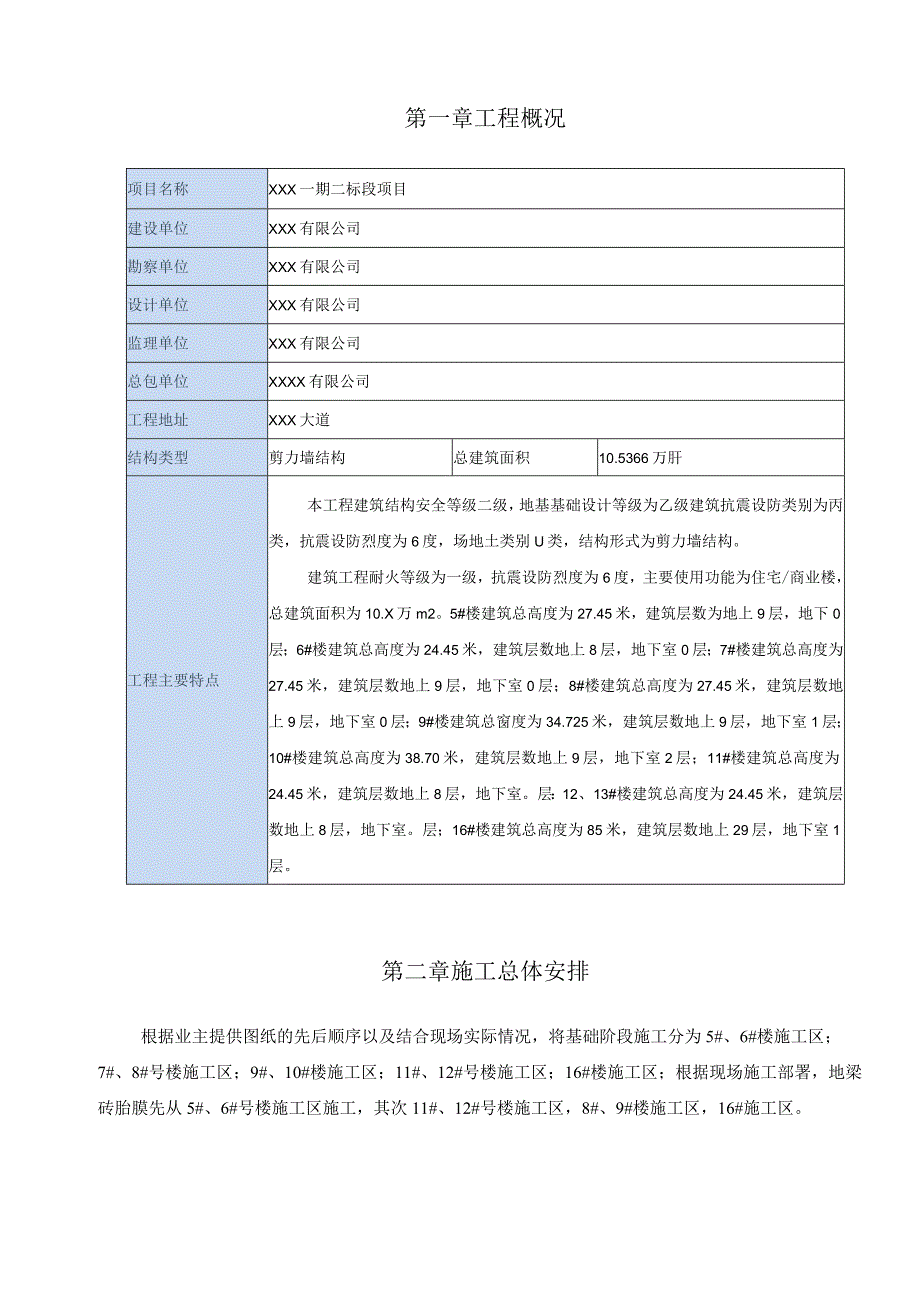

1、第一章工程概况1第二章施工总体安排1第三章编制依据2第四章施工要求2第五章施工方法2第一节施工顺序2第二节土方开挖2第三节垫层浇筑3第四节砖胎膜设计3第五节砖胎膜砌筑3第六节各部位砖胎膜砌筑大样图4第七节砖胎模侧土体回填5第八节排水措施6第六章工程质量保证措施6第一节基本要求6第二节施工保证措施7第三节质量保证体系7第七章安全保证措施8（一）安全管理体系8（二）安全管理组织架构8（三）安全管理制度8（四）安全技术措施9（五）职工安全生产管理措施9中建四局第三建筑工程有限公司CCFEDthThirdConstructionIEngineerinCo.第一章工程概况项目名称XXX一期二标段项目建设
2、单位XXX有限公司勘察单位XXX有限公司设计单位XXX有限公司监理单位XXX有限公司总包单位XXXX有限公司工程地址XXX大道结构类型剪力墙结构总建筑面积10.5366万肝工程主要特点本工程建筑结构安全等级二级，地基基础设计等级为乙级建筑抗震设防类别为丙类，抗震设防烈度为6度，场地土类别U类，结构形式为剪力墙结构。建筑工程耐火等级为一级，抗震设防烈度为6度，主要使用功能为住宅/商业楼，总建筑面积为10.X万m2。5#楼建筑总高度为27.45米，建筑层数为地上9层，地下0层；6#楼建筑总高度为24.45米，建筑层数地上8层，地下室0层；7#楼建筑总高度为27.45米，建筑层数地上9层，地下室0层
3、；8#楼建筑总高度为27.45米，建筑层数地上9层，地下室0层；9#楼建筑总窗度为34.725米，建筑层数地上9层，地下室1层；10#楼建筑总高度为38.70米，建筑层数地上9层，地下室2层；11#楼建筑总高度为24.45米，建筑层数地上8层，地下室。层：12、13#楼建筑总高度为24.45米，建筑层数地上8层，地下室。层；16#楼建筑总高度为85米，建筑层数地上29层，地下室1层。第二章施工总体安排根据业主提供图纸的先后顺序以及结合现场实际情况，将基础阶段施工分为5#、6#楼施工区；7#、8#号楼施工区；9#、10#楼施工区；11#、12#号楼施工区；16#楼施工区；根据现场施工部署，地梁砖
4、胎膜先从5#、6#号楼施工区施工，其次11#、12#号楼施工区，8#、9#楼施工区，16#施工区。第三章编制依据1、砌体结构设计规范GB50003-2011；2、地下工程防水技术规范GB50108-2008；3、砌体工程施工质量验收规范GB50203-2011；4、地下防水工程质量验收规范GB50208-20115、建筑施工手册（第六版）6、XXX项目一期二标工程相关图纸等第四章施工要求1、边坡的变形及位移在允许值范围内。2、采用机械开挖至筏板底标高以上25Onim后采用人工挖掘、修整，防止对基土扰动，造成基土不稳。3、在回填土过程中，严禁将素填土及塘泥作为底板的持力层，底板以下的素填土及塘泥
5、应全部清除，并用不透水粘土分层夯实回填，夯填厚度为0.5m。基坑开挖完毕后，对土层做适当处理并清除浮土后应立即浇注基础垫层，严禁长期暴露坑底持力层。4、组织好排水降水及防雨工作，防止发生边坡塌陷、基坑积水浸泡以及因抽水引起地下水位下降而造成承台基坑沉降，直到基坑回填完为止。第五章施工方法第一节施工顺序测量放线、定标高一机械土方开挖至筏板底以上25Ommf人工清土、平整浇碎垫层一放砖胎膜线一试摆砖样一砌砖模一砖模抹灰一砖模加固一砖模侧回填一场地平整一基础垫层一钢筋绑扎一墙柱插筋一集水井、电梯井、高低跨吊模一筏板混凝土浇筑第二节土方开挖本工程采用机械开挖至筏板底标高以上25Onmb剩下进行基坑清理
6、及人工修整，修整完成经检查后进行碎垫层浇筑。第三节垫层浇筑垫层浇筑前应在场地内进行标高定点，在完成筏板、独基和条基修整土面上钉短钢筋头，以作为垫层厚度控制点，然后浇筑Ioomm厚C20素混凝土垫层。第四节砖胎膜设计1、根据施工图纸、施工组织设计要求，集水井、电梯井、基础梁等的侧模采用砖胎膜，因砖模在砌好后要承受回填土的侧压力，砖胎膜的选型及厚度应根据承台、挡墙侧模深度进行计算，防止回填土过程中或回填后由于地表水侵蚀而发生边坡滑移甚至垮塌。故砖模基本选型和厚度如下表：承台、挡墙高度砖模高度（mm）墙厚（mm）H1200h4001201400h1800600h10002402、开挖后若基础底土质较
7、差,如淤泥、流砂,需进行换填后再进入下一道工序。3、墙长超过3米必须在中部设置一道砖柱，砖柱为（墙厚+120）mmX（墙厚+120）mm。砖模砌筑砂浆采用M5砂浆、MUlo水泥标砖砌筑。24小时后方才可填土打夯。第五节砖胎膜砌筑1、工艺流程拌制砂浆f施工准备（放线、立皮数杆）一排砖播底一砌砖墙一自检、检验评定2、砖胎模砌筑2. 1砖胎模砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过五皮砖，随盘随靠平、吊直。2.2 放线时，在砖胎模内侧预留Ionlm的抹灰厚度，保证承台结构截面尺寸。2.3 根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如第一层砖的水平灰缝大
8、于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，更不允许砍砖找平。平整和垂直符合要求后再挂线砌墙。2.4 组砌方法应正确，砌体上下应错缝，里外咬槎，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。2.5 灰缝厚度宜为20mm,且应饱满、平直、通顺，立缝砂浆应填实。应挤压碰头灰，防止透亮或瞎缝。2.6 砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙垂直、平整，不得砸砖修墙，几个人使用同一条通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平灰缝均匀一致，平直通顺，砌筑时宜采用外手挂线，可以照顾砖墙两面平整。2.7 砌砖时砖要放平，一定
9、要上跟线，下跟楞，左右相临要对平。2.8 墙体标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。3、质量要求3.1 主控项目留槎的作法必须符合施工规范的规定3.1.1 砖的品种、强度等级必须符合设计要求。3.1.2 砂浆品种符合设计要求。3. 1.3砌体砂浆必须饱满密实，实心砖砌体水平灰缝的砂浆饱满度不小于80%。3. 1.4转角处严禁留直槎，其它临时间断处，。3.2一般项目3. 2.1砖砌体上下错缝，每处无长度超过500mm以上的通缝。3.2.2砖砌体接槎处灰缝砂浆密实，缝、砖应平直。3.3允许偏差项目允许偏差（n三）检验方法轴线位置5
10、钢尺垫层标高5水准仪或拉线、钢尺检查截面内部尺寸10钢尺垂直度5吊线相邻两垫层表明高低差3水准仪或钢尺4、砖胎膜施工注意事项4. 1做好施工人员现场技术交底，不能盲目进行施工；4.2 严格按照技术规范和方案要求进行操作施工；4.3 砖胎膜砌筑高度过高需分段砌筑，一次砌筑高度不得超过2000mm；4. 4砖胎膜砌筑完成后应待24小时后方可进行回填土施工；4.5做好地表水排放，防止地表水浸入回填土内，造成回填土质量问题；第六节各部位砖胎膜砌筑大样图1、基础梁、集水井和电梯井砖胎膜砌筑根据设计图纸要求，施工过程中采用砖胎模。具体做法如下：首先开挖承台土方人工清理至标高后，浇注混凝土垫层，用M5水泥砂
11、浆砌筑砖模，砌筑高度根据各承台具体高度确定。具体做法如附图：基础梁、集水井和电梯井砖胎膜大样在底板四周选用砖胎模施工，具体做法采用M5水泥砂浆砌筑240厚砖墙，砌筑高度同底板厚，具体做法见附图M5水泥砂浆+水泥标砖砌筑20mm原浆抹灰第七节砖胎模侧土体回填1、基底处理场地回填应先清除基底上草皮、树根、坑穴中积水、淤泥和杂物，采取措施防止地表滞水流入填方区，浸泡地基，造成基土下陷。2、填土方法（人工填土法）2.1 用手推车送土，以人工用铁锹、耙、锄等工具进行回填土。2.2 从场地最低部分开始，由一端向另一端自上而下分层铺填。每层虚铺厚度300mm,夯实至200mm。2.3 深浅坑（槽）相连时，应
12、先填深坑（槽），相平后与浅坑全面分层填夯。2.4 较大面积人工回填用打夯机夯实。3、施工工艺3.1人力打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相连，行行相连，两遍纵横交叉，分层夯打。夯实基槽及地坪时，行夯路线应由四边开始，然后再夯向中间。3.2用蛙式打夯机夯实时，一般填土厚度不宜大于250mm,打夯前对填土应初步平整，打夯机依次打夯，均匀分布，不留间隙。3.3基坑回填应在相对两侧或四周同时进行回填与夯实。4、压实排水要求4.1 填土层如有地下水或滞水时，应在四周设置排水沟和集水井，将水位降低。4.2 已填好的土如遇水浸，应把稀泥铲除后，方能进行下一道工序4.3 填土区应保
13、持一定横坡，或中间稍高两边稍低以利排水。4.4当天填土，应在当天压实。第八节排水措施土方及地下室施工期间，为防雨水对基坑的冲刷浸泡，造成塌方、泥浆污染及基坑积水，应做好排水措施。在基坑底，沿底板外围用砖砌排水沟和集水井，排水沟和集水井的设置、做法，详见土方开挖施工方案。第六章工程质量保证措施第一节基本要求1严格按照公司质量保证的要求开展工作，使质量工作贯穿于各个部门、各个环节、各道工序。2抓好质量预控和质量意识教育。组织施工人员学习施工规范、操作规程和质量检查标准，进行技术交底和质量通病防治教育，使施工人员了解工程概况，掌握工程要领及质量要求，做到人人心中有标准，个个心中求质量。3严把质量关。
14、选用优质的设备,对工程中使用的各种设备把住采购和验收两个关。4坚持三级检查验收制度，严把分项工程验收关。在每个分项或工序施工过程中，认真执行操作班自检、施工员全面检、质量员核验检三道关。5建立工程质量保证体系和质量管理责任制，做好各级质量交底。第二节施工保证措施1组织技术交底，向班组进行技术操作和质量标准的交底工作；2严格按设计图、施工方案和施工规范等组织指导施工；3砖胎模砌筑前，复核结构截面尺寸、标高；4砌筑砖胎模时,基坑周边必须做好防护，预防砖胎模垮塌；5及时排清基坑积水，避免基坑长期浸泡。若砖胎模有裂隙，应作必要的填补，必要时拆除重新砌筑。第三节质量保证体系1、质量保证体系1.1 实行全
15、面、全员、全过程中的质量管理建立由班组、施工队、项目部组成的三级质量保证体系，定期召开质量分析会，对存在的问题全面分析，找出原因，制定对策，确保质量。施工过程中严格遵守监理程序，服从监理工程师各项指令。1.2 加强技术管理：认真贯彻各项目技术管理制度、开工前落实各项人员岗位责任制，做好技术交底，使每个施工人员做到对工程的总体要求明确，对本岗位职责、质量和技术要求有深刻了解。1.3 实行项目技术负责人质量负责制，建立完善的质量管理和质量信息网络，项目技术负责领导下的质量管理小组，具有检查、监督、指导各班组、各工序的工作质量和工作成果的权利，并将检查结果上报项目经理部，做为考核班组和个人的依据并与经济收入挂钩。1.4 对影响成果质量的关键工序明确责任人，前一道工序对下道工序负责，凡不符合质量标准的前道工序不纠正不得转入下道工序。1.5 实行质检员24小时跟班作业制度，严格掌握各工序的质量
