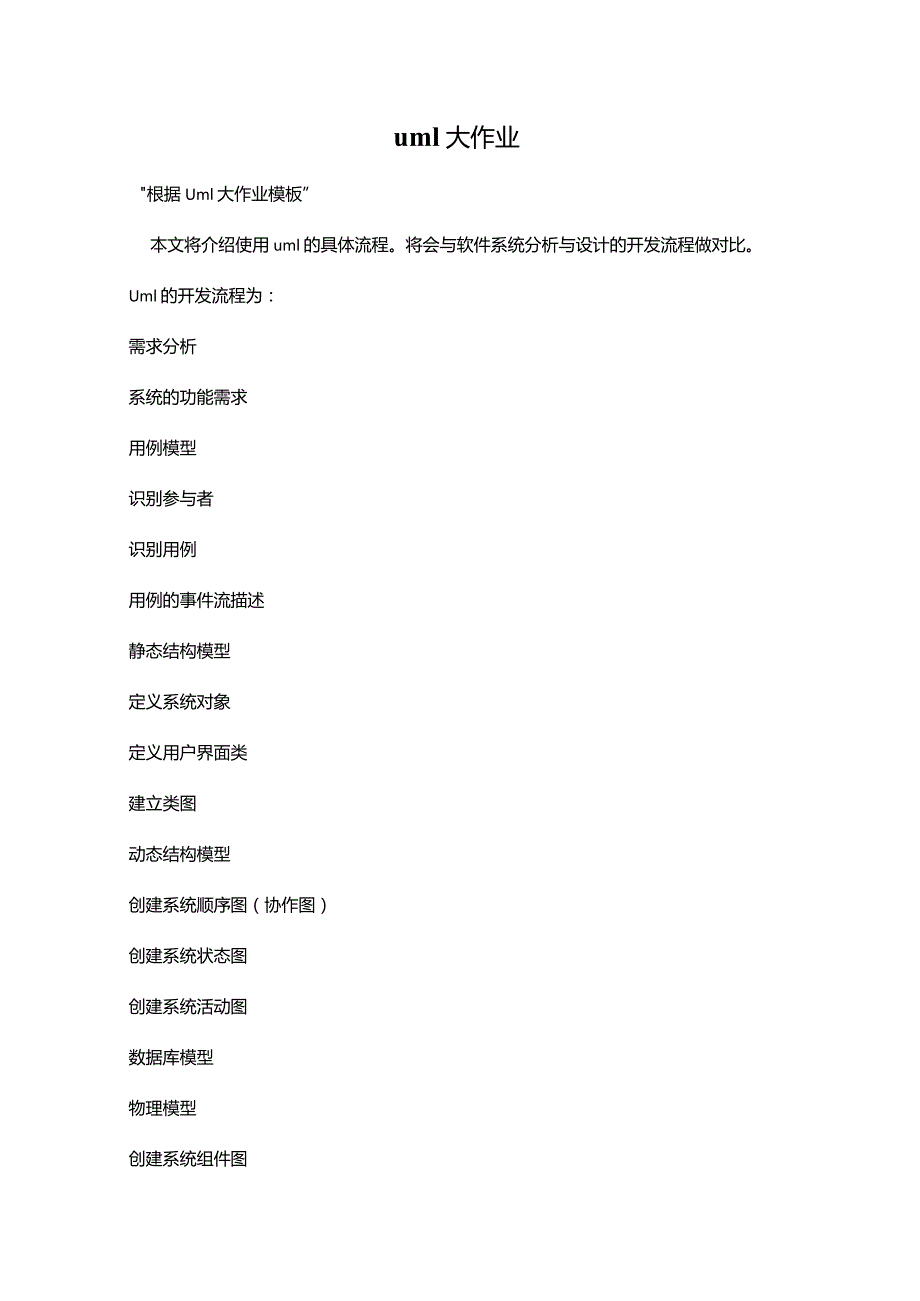

1、uml大作业根据Uml大作业模板”本文将介绍使用uml的具体流程。将会与软件系统分析与设计的开发流程做对比。Uml的开发流程为：需求分析系统的功能需求用例模型识别参与者识别用例用例的事件流描述静态结构模型定义系统对象定义用户界面类建立类图动态结构模型创建系统顺序图（协作图）创建系统状态图创建系统活动图数据库模型物理模型创建系统组件图创建系统部署图软件系统分析与设计的开发流程：需求模型需求分析用例方法提出功能系统顺序图(SSD)领域模型找名词，获得领域类加属性连关系设计模型静态模型(类模型)领域类映射应用设计原则和设计模式拆分辅助类动态模型状态模型活动模型序列模型协作模型实现模型OlUml开发模

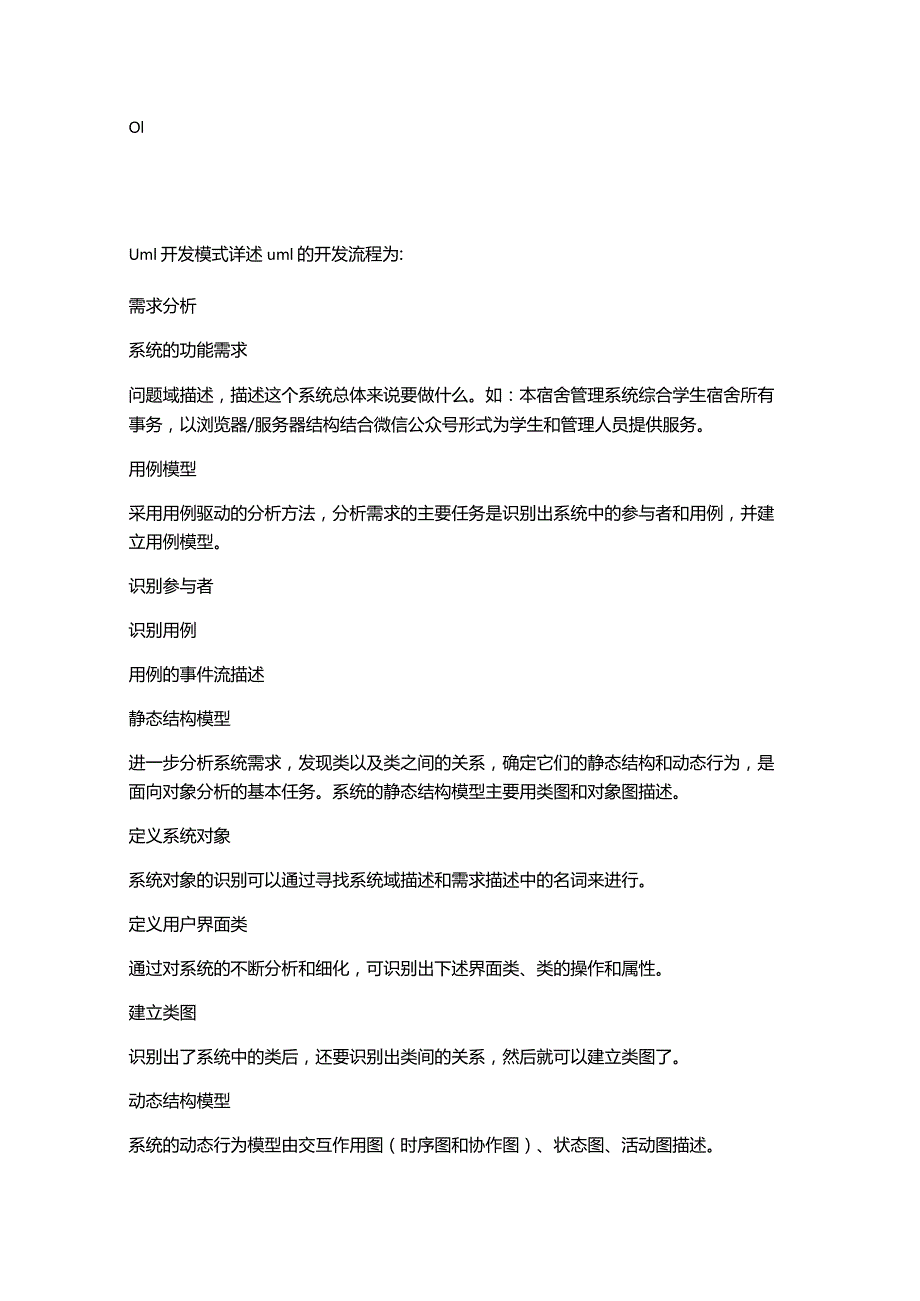

2、式详述uml的开发流程为:需求分析系统的功能需求问题域描述，描述这个系统总体来说要做什么。如：本宿舍管理系统综合学生宿舍所有事务，以浏览器/服务器结构结合微信公众号形式为学生和管理人员提供服务。用例模型采用用例驱动的分析方法，分析需求的主要任务是识别出系统中的参与者和用例，并建立用例模型。识别参与者识别用例用例的事件流描述静态结构模型进一步分析系统需求，发现类以及类之间的关系，确定它们的静态结构和动态行为，是面向对象分析的基本任务。系统的静态结构模型主要用类图和对象图描述。定义系统对象系统对象的识别可以通过寻找系统域描述和需求描述中的名词来进行。定义用户界面类通过对系统的不断分析和细化，可识别

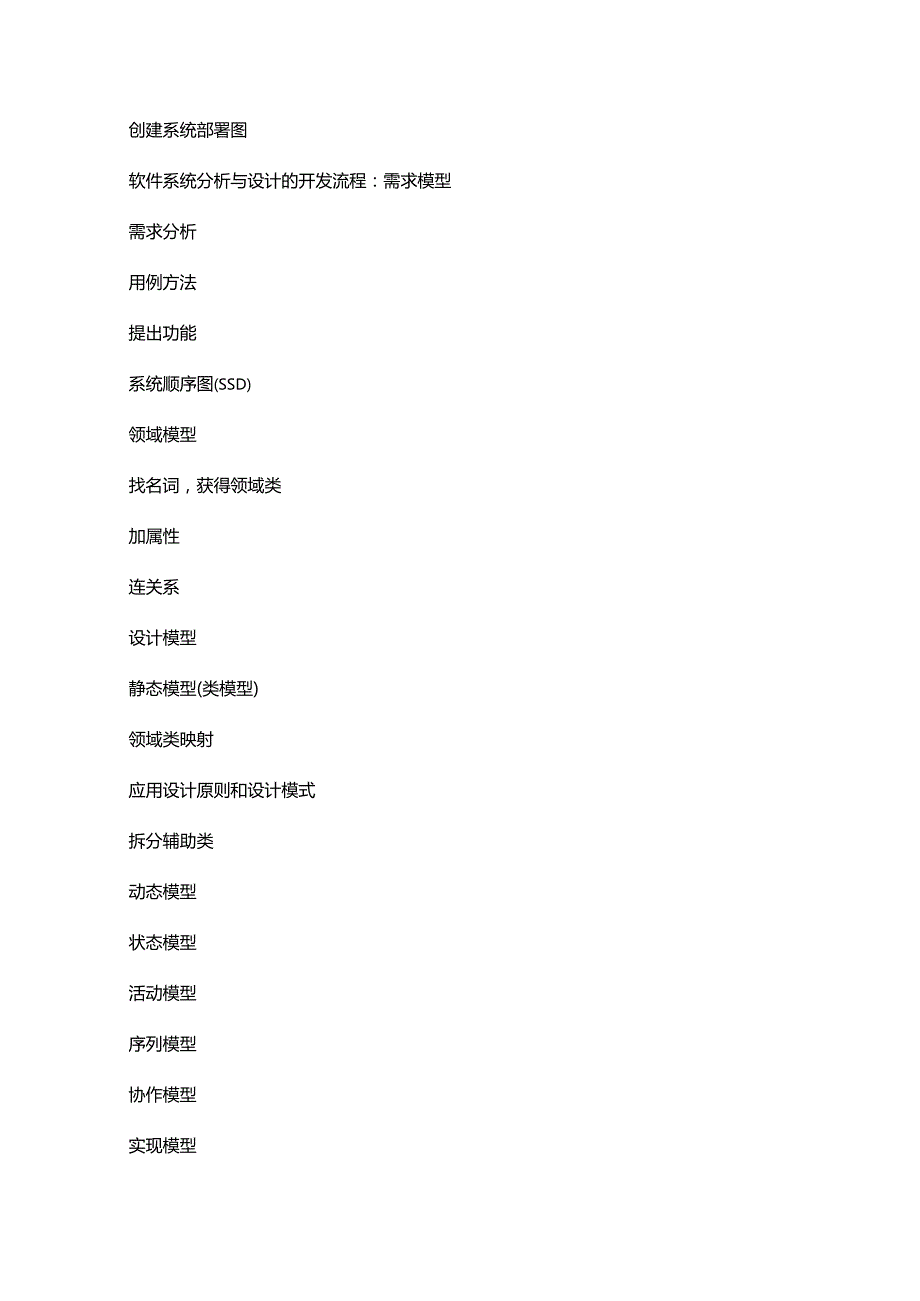

3、出下述界面类、类的操作和属性。建立类图识别出了系统中的类后，还要识别出类间的关系，然后就可以建立类图了。动态结构模型系统的动态行为模型由交互作用图（时序图和协作图）、状态图、活动图描述。创建系统顺序图（协作图）创建系统状态图创建系统活动图数据库模型物理模型创建系统组件图创建系统部署图具体指引详见uml02软件系统分析开发流程详述软件系统分析与设计的开发流程：需求模型需求分析需求分析的方法：5185W:when,where,who,what,why什么时候用。在哪里用。谁来用。用来干什么，能得到什么。为什么想要做这个系统。IH:how需求的流程。需求(复杂的需求)的整个流程是怎么一步步运行的。8
4、C:性能Performance,成本Cost,事件Time,可靠性Reliability,安全性Security,合规性ComPIianCe,技术性TeChnoIOgy,兼容性Ce)mpatibility用例方法用例是用来描述需求的流程的。使用NEA方法。正常处理(NOrmaI)异常处理(EXCePtiOn)代替处理(AIternatiVe)系统顺序图(SSD)外部参与者与系统的交互过程。有点像Uml中的顺序图，但是这里只有参与者和系统的交互。领域模型找名词，获得领域类找到初始级别的类图，即领域类。加属性连关系设计模型静态模型也成为类模型，主要关注系统的静态结构，描述系统包含的类，以及类的名称
