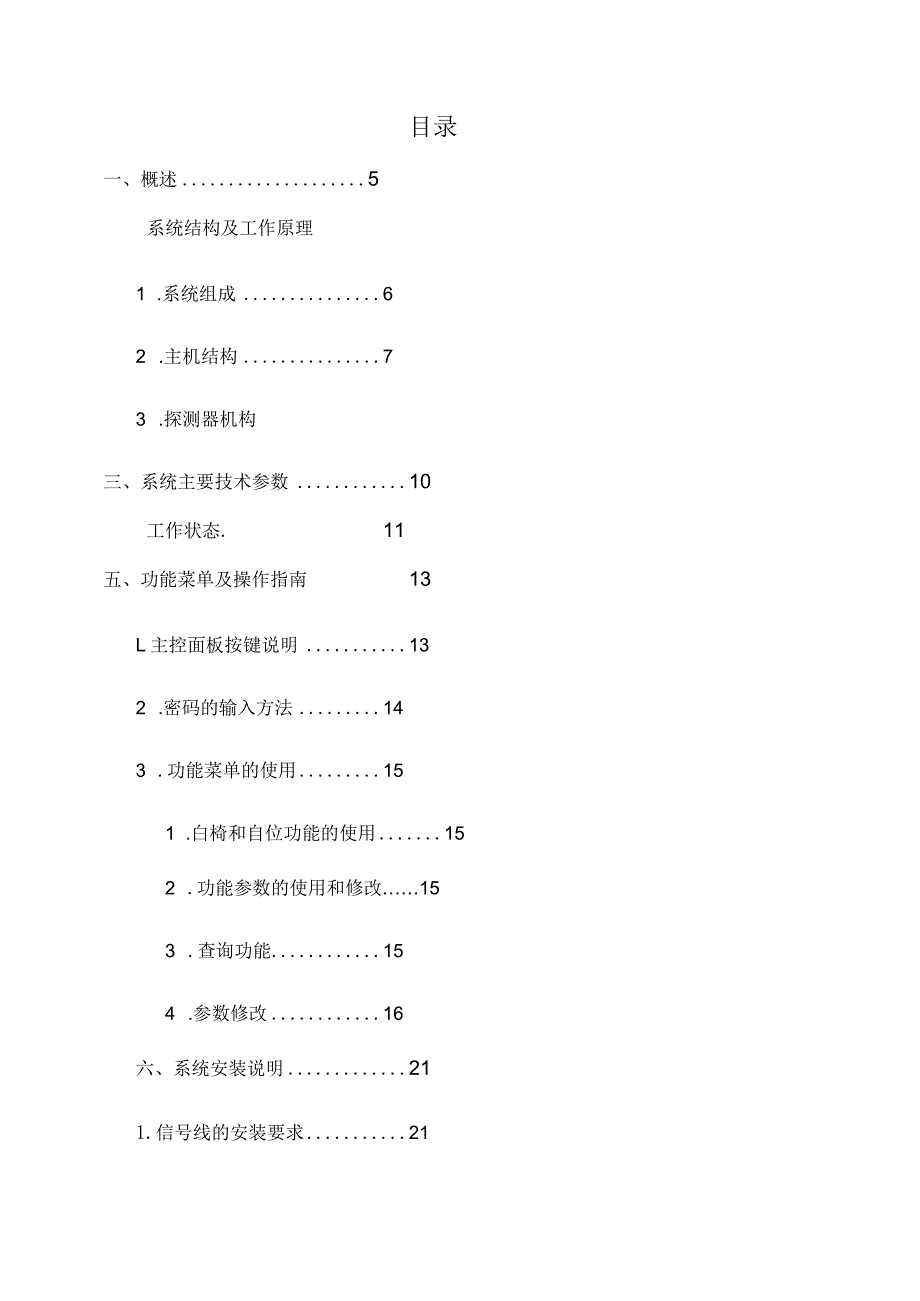

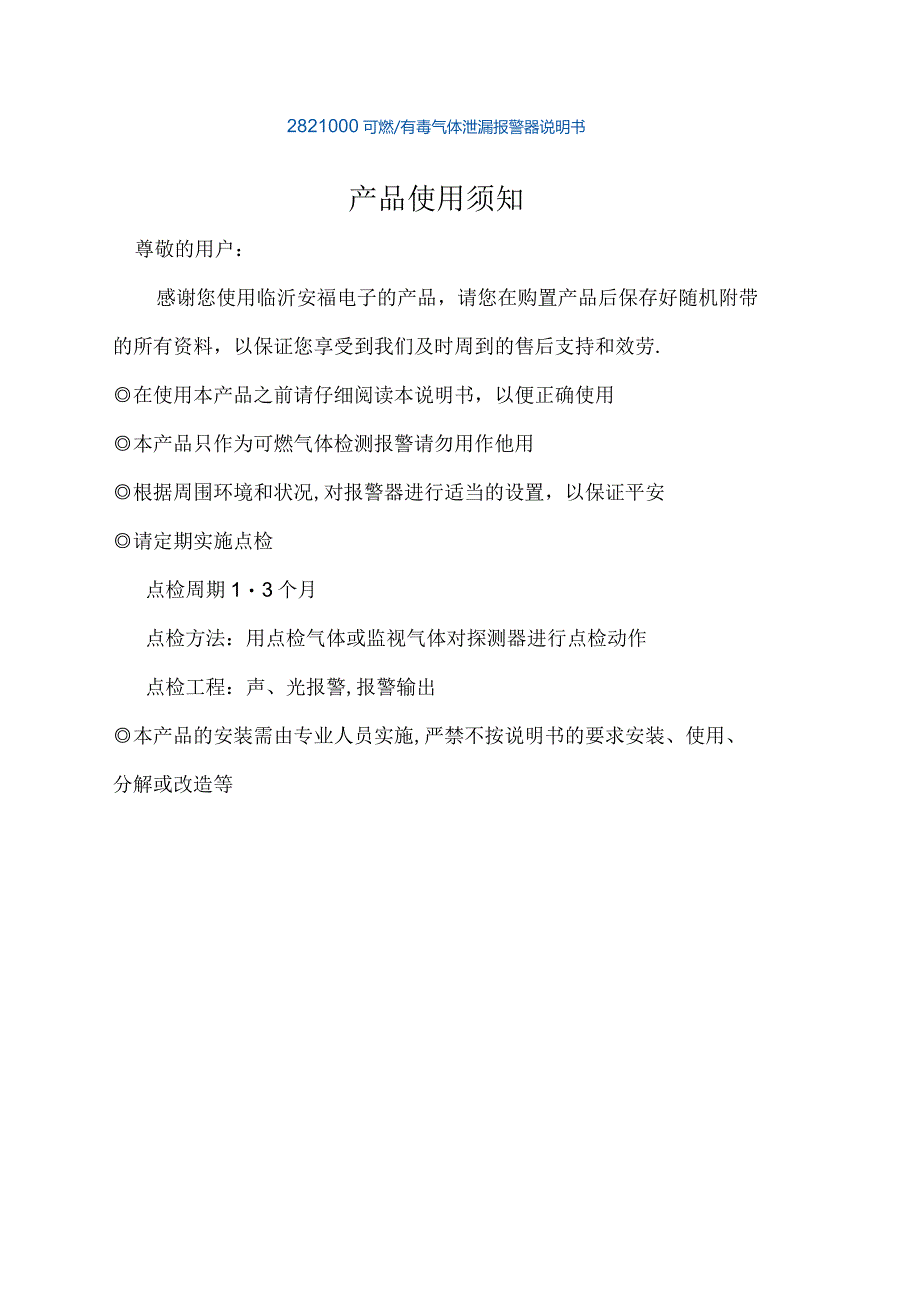

1、2821000可燃/有毒气体泄漏报警器说明书产品使用须知尊敬的用户：感谢您使用临沂安福电子的产品，请您在购置产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和效劳.在使用本产品之前请仔细阅读本说明书，以便正确使用本产品只作为可燃气体检测报警请勿用作他用根据周围环境和状况,对报警器进行适当的设置，以保证平安请定期实施点检点检周期13个月点检方法：用点检气体或监视气体对探测器进行点检动作点检工程：声、光报警,报警输出本产品的安装需由专业人员实施,严禁不按说明书的要求安装、使用、分解或改造等目录一、概述5系统结构及工作原理1 .系统组成62 .主机结构73 .探测器机构三、系统主

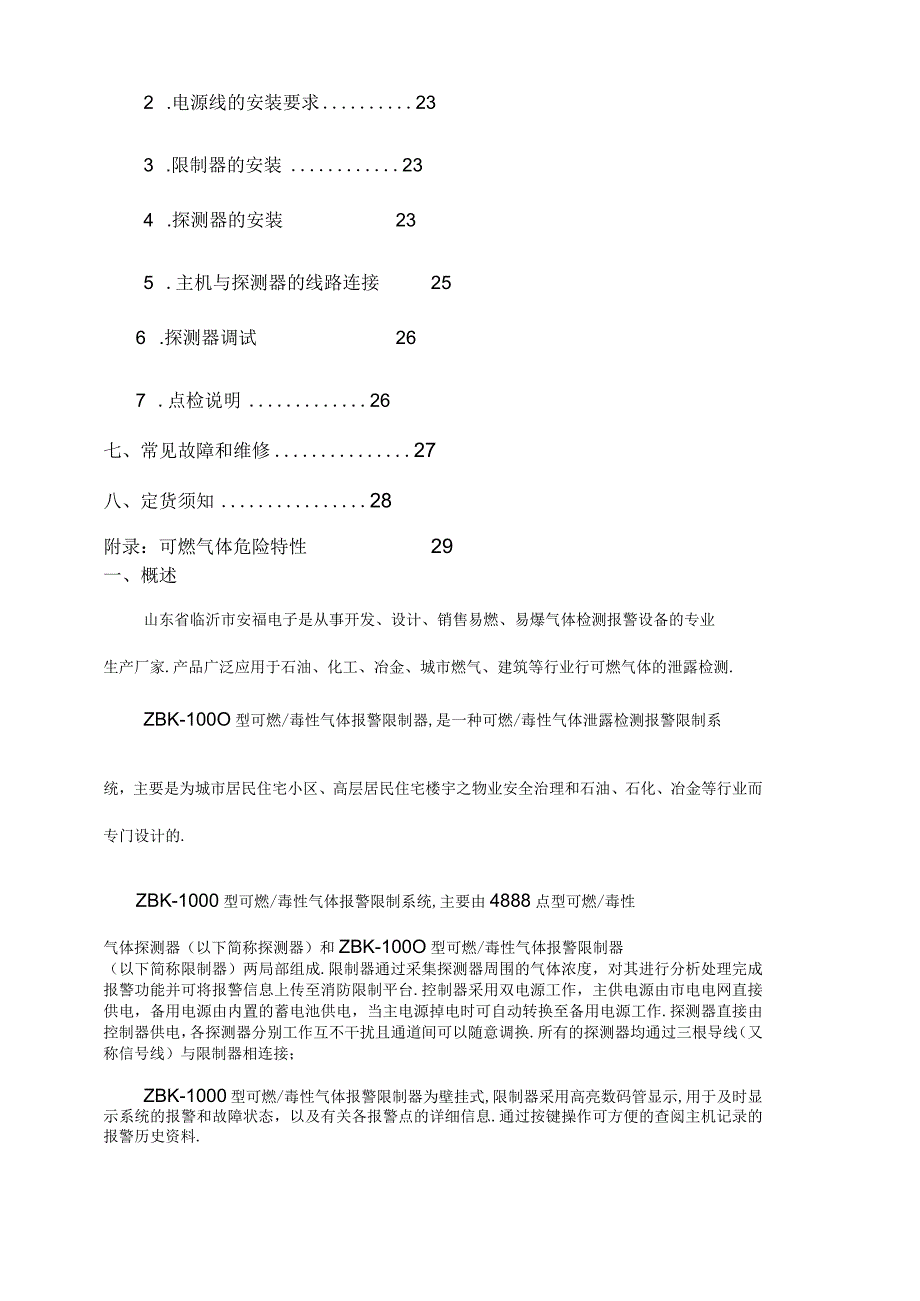

2、要技术参数10工作状态.11五、功能菜单及操作指南13L主控面板按键说明132 .密码的输入方法143 .功能菜单的使用151 .白椅和自位功能的使用152 .功能参数的使用和修改153 .查询功能154 .参数修改16六、系统安装说明211.信号线的安装要求212 .电源线的安装要求233 .限制器的安装234 .探测器的安装235 .主机与探测器的线路连接256 .探测器调试267 .点检说明26七、常见故障和维修27八、定货须知28附录：可燃气体危险特性29一、概述山东省临沂市安福电子是从事开发、设计、销售易燃、易爆气体检测报警设备的专业生产厂家.产品广泛应用于石油、化工、冶金、城市燃气
3、、建筑等行业行可燃气体的泄露检测.ZBK-100O型可燃/毒性气体报警限制器,是一种可燃/毒性气体泄露检测报警限制系统，主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全治理和石油、石化、冶金等行业而专门设计的.ZBK-1000型可燃/毒性气体报警限制系统,主要由4888点型可燃/毒性气体探测器（以下简称探测器）和ZBK-100O型可燃/毒性气体报警限制器（以下简称限制器）两局部组成.限制器通过采集探测器周围的气体浓度，对其进行分析处理完成报警功能并可将报警信息上传至消防限制平台.控制器采用双电源工作，主供电源由市电电网直接供电，备用电源由内置的蓄电池供电，当主电源掉电时可自动转换至备用电源
4、工作.探测器直接由控制器供电，各探测器分别工作互不干扰且通道间可以随意调换.所有的探测器均通过三根导线（又称信号线）与限制器相连接；ZBK-1000型可燃/毒性气体报警限制器为壁挂式,限制器采用高亮数码管显示,用于及时显示系统的报警和故障状态，以及有关各报警点的详细信息.通过按键操作可方便的查阅主机记录的报警历史资料.本产品设计、制造、检定遵守以下国家标准GB16808-2021?可燃气体报警限制器技术要求和实验方法？GB15322.12003?测量范围为O100%LEL的点型可燃气体探测器？GB3836.1-1983?爆炸性环境用防爆电气设备通用要求？二、系统结构及工作原理二、系统结构及工作
5、原理1.系统组成整个单一的检测报警系统可由限制器主机和探测器组成,完成对探测区域的气体探测报警提示功能；同时可通过外加设备实现闭环的气体检测报警限制系统,外加设备如通风风机、限制电磁阀等,或连接消防限制平台，具体配置如图：2.主机结构2.1 限制器外部结构说明【1】故障状态：循环显示系统存在的故障2浓度：指示探测区域的气体浓度3按键功能区：执行自检，复位,修改系统参数等功能【4】系统状态指示：LED指示灯分别指示系统的状态，51喇叭:当出现超浓度报警时发出火警声6蜂鸣器:1系统存在故障时报警2 .电池馈电时发出间断的馈电报警音2.2 主机内部结构说明1主电开关启动系统主供电源工作【2】备电开关
6、启用备用电源工作3保险丝主供电电源保险丝容量1A/250VAC【4】主电源接入端子注意要有保护接地5工作指示灯系统工作后灯即点亮2.3保护接地端子保护接地端子在机箱的左侧下方,配有一个接地标帜,使用时可将此螺丝用导线直接连接大地.2.4 功能原理ZBK-100O型可燃/毒性气体报警限制器是我公司拥有自主知识产权的新一代气体报警限制系统，内部由先进的微处理器系统及其他先进的外围芯片组成，通过采集外部探测器传送的4-20ma电流信号,解析探测区域气体浓度含量,通过高亮度数码管显示气体浓度值,完成对气体的实时监控报警和外部限制任务.整机采用多线式连接，传输距离远，信号稳定可靠；同时系统内部有掉电存储
7、功能,用户可随时通过按键操作查看历史报警信息、故障信息和开机信息.该产品按GB16808-2021?可燃气体报警限制器技术要求和实验方法?设计、生产,采取开放性设计方案,扩展性好,硬件结构简单、软件功能丰富、抗干扰性能强、工作稳定、操作维护方便,是气体报警系统更新、换代的理想产品.2.5 主要功能【1】限制器采用多线制可连接多种气体探测器；【2】主备电自动切换主电电源欠压或掉电后系统自动转为备电工作，3自动关机当仅有备用电源工作且出现电池馈电时发出馈电报警直至自动切断电源关机；4信息存储功能限制器内部有非易失性存储芯片，保证系统掉电后系统信息不丧失；5可外接报警联动装置,组成消防联动系统.6可
8、连接一个手动报警开关,实现手动报警7远程信号连接可通过RS485信号连接消防限制室实现远程监控3 探测器结构3.1 探测器外形结构说明：如图4888点型气体探测器采用防爆结构，外壳采用铝镁合金外壳、进线口采用铜质镀铝材料、探测器上盖上透明窗（带有显示的）采用钢化玻璃,外壳美观、强度高、耐腐蚀；所使用的气体检测元件采用高性能气敏传感器,具有灵敏度高、稳定性强、寿命长、功耗低等优点.3.2 功能原理可燃气体探测器采用催化燃烧型气体传感器,该类型传感器由一组催化元件和一组检测元件组成,性能稳定可靠,对可燃性气体以下简称气体）反响灵敏.当气体扩散到传感器周围后,催化元件被气体复原发生无焰燃烧,同时检测
9、元件根据燃烧的程度输出等比例的信号,这个信号与气体浓度表现出一种特定的线性关系，探测器内部电路检测这个信号并对信号加以处理放大,最后将处理的信号调制成电流信号的形式输出.该产品按GB15322.1?测量范围为0100%LEL的点型可燃气体探测器?设计、生产,抗干扰性能强、工作稳定、操作维护方便,适用于多种检测环境.三、系统主要技术参数1.主机参数型号：ZBK-100O电源：AC220V,50HZ功耗：V30W容量：1通道检测气体：检测范围：1002005001000测量单位：%LELPPM传感原理：催化燃烧半导体电化学默认报警值：一段报警2550二段报警50200测量精度：5%F-S10%通讯
10、方式:4-20MA电流信号探测器供电：DC24V传输距离：最大150Om最大工作电流：IOoMA备用电池容量：12V1.2AH*2（标准配置为不配电池）报警方式：声光报警安装方式：壁挂式固定安装使用温度：0-40C输出限制：常开无源触点输出,触点容量1A/24VDC外部通讯连接：RS485信号外形尺寸：317mm*222mm*80mm测器参工作电压：DC24V工作电流：50mA取样方式：自然扩散输出信号：4-20MA电流信号线制：三线制两根电源线,一根信号线使用环境：温度范围为-20C-50C,相对湿度：v95%RH,海拔高度1000米的无腐蚀性气体环境防爆性能：防爆防水性能：防水外形尺寸：0
11、D:OIO4,IDQ835,H:92四、工作状态系统在不同的情况下共有三种工作状态，分别是开机状态、监视状态、馈电状态.4.1 接通电源后系统首先进入开机状态,开机时蜂鸣器会响一下然后显示窗显示，指示灯也全部熄灭，此状态需要维持一分钟左右等待探测器预热完成,预热完成后即进入监视状态.4.2 监视状态进入监视状态下系统将完成所有的检测报警功能,包括故障检测,报警限制,浓度探测,自检,复位,参数查看和修改等,显示面板显示所有的系统信息.1故障类型直口滚动显示系统存在的故障代码,没有故障那么不显示；所有的故障信息在LED指示灯中也有相应的指示,具体内容如下代码故障分析LED指示灯E1主电故障主电正常
12、熄灭,主电故障点亮E2备电故障备电正常熄灭,备电故障点亮E3探测故障探测故障点亮E4充电器故障充电故障点亮2浓度窗口显示探测区域的浓度值；3报警指示灯：红色当探测区域浓度值超过报警设定值时此灯即点亮，浓度恢复此灯不自动熄灭，以提示工作人员即时检查探测区域的环境；在浓度值降到报警设定值以下后,可通过复位操作使其恢复.3故障指示灯：黄色当系统存在任意故障时,此灯即点亮,只有系统不存在故障时故障指示灯才自动熄灭.4电源指示灯：分别指示主供电源和备用电源的状态.系统电源由主供电电源AC220V）和备用电源共同组成,在主供电电源缺失后备用电源可以保证系统正常工作大约2个小时，当电池电量下降到馈电值后系统
13、立即进入馈电保护状态.4.3 馈电保护状态在馈电保护状态用以提示用户，电池电量低已经不能维持系统继续工作，需要立即关闭电源或接通主供电电源；此状态下系统将停止所有的功能,仅有蜂鸣器在有频率的响.此状态如果继续工作直至电池电量已不能维持工作的时候,系统将自动切断系统的供电电源,停止备用电源的工作.五、功能菜单及操作1 .主控面板按键说明功能键（FUN）进入功能菜单或选择设置的工程移位键即功能键改变当前设置的位自检键（SEF）自动检测各端口功能是否正常复位键（RST）执行本机复位功能消音键在监控状态下关闭声音报警退出键（ESC）即消音键退出当前设置状态,返回上一级功能菜单设置确认键（ENT）确认当
14、前参数选择或参数保存增加键（ADD）取当前值的递增量减小键（SUB）取当前值的递减量2 .操作密码的输入方法本机共有两个操作密码,分别为一级操作密码（默认OOoI）和高级操作密码（默认OoO2，进入密码输入状态后,密码区数字闪烁显示,故障类型提示密码级别，如图：P1:提示输入一级操作密码浓度区闪烁显示四位数字密码如果数字显示闪烁表示数字仍没有被修改和确认,用增加键和减小键可更改显示的数值,用移位键可以选择修改下一位,按确认键可以确认密码输入并执行操作.例如：用户设置密码为1234,进入密码输入状态后，四位数字全部闪烁显示,按增加键闪烁位的最后一位加一，直到4为止.然后按移位键,前三位闪烁显示,
15、修改后的位不闪烁,如图：按增加键闪烁位的最后一位加一，直到3为止.然后按移位键，前两位闪烁显示,修改后的位不闪烁，以此类推直到四位全部修改完毕显示正确的一级密码为止,至此密码输入完毕然后按确认键即可执行相应的操作,如果输入密码不正确显示会全部归0,提示重新输入.3 ,功能菜单的使用本机共有3个功能菜单分别是设置、自检和复位.3.1 自检和复位功能的使用自检/复位输入密码,确认执行.3.2 功能参数的使用和修改可通过功能键完成对本机的历史记录查看和一些参数的修改操作.其中查询功能（CHEG）不需要密码即可查看,参数修改分两级操作,每一级内有分项的子菜单,各个菜单可通过增加和减小键选择,首先说明查询功能.3.3 查询功能按下功能键系统首先显示查询菜单（CHEG）,
