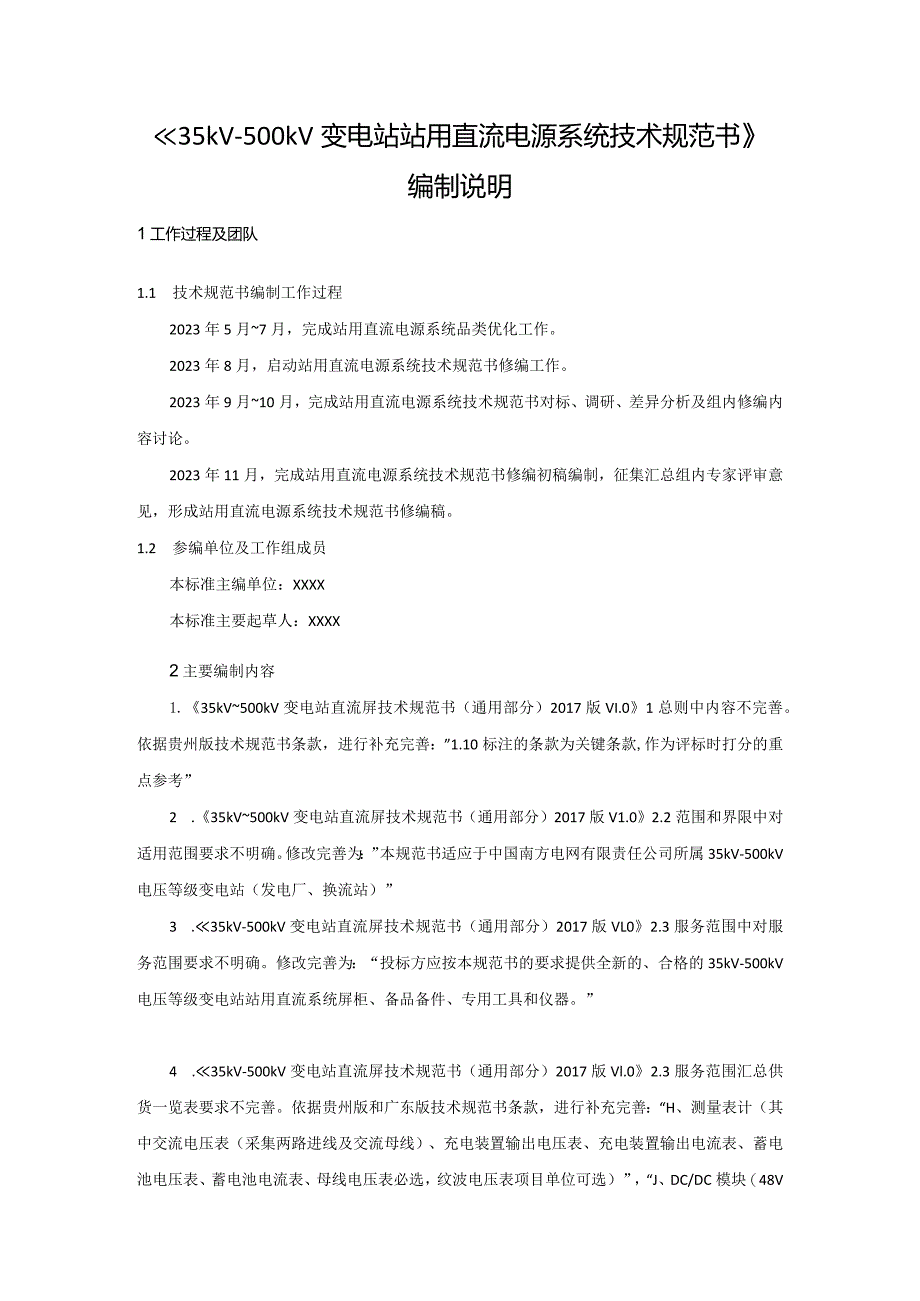

1、35kV-500kV变电站站用直流电源系统技术规范书编制说明1工作过程及团队1.1 技术规范书编制工作过程2023年5月7月，完成站用直流电源系统品类优化工作。2023年8月，启动站用直流电源系统技术规范书修编工作。2023年9月10月，完成站用直流电源系统技术规范书对标、调研、差异分析及组内修编内容讨论。2023年11月，完成站用直流电源系统技术规范书修编初稿编制，征集汇总组内专家评审意见，形成站用直流电源系统技术规范书修编稿。1.2 参编单位及工作组成员本标准主编单位：XXXX本标准主要起草人：XXXX2主要编制内容1.35kV500kV变电站直流屏技术规范书（通用部分）2017版VI.0
2、1总则中内容不完善。依据贵州版技术规范书条款，进行补充完善：”1.10标注的条款为关键条款,作为评标时打分的重点参考”2 .35kV500kV变电站直流屏技术规范书（通用部分）2017版V1.02.2范围和界限中对适用范围要求不明确。修改完善为：”本规范书适应于中国南方电网有限责任公司所属35kV-500kV电压等级变电站（发电厂、换流站）”3 .35kV-500kV变电站直流屏技术规范书（通用部分）2017版VL02.3服务范围中对服务范围要求不明确。修改完善为：“投标方应按本规范书的要求提供全新的、合格的35kV-500kV电压等级变电站站用直流系统屏柜、备品备件、专用工具和仪器。”4 .

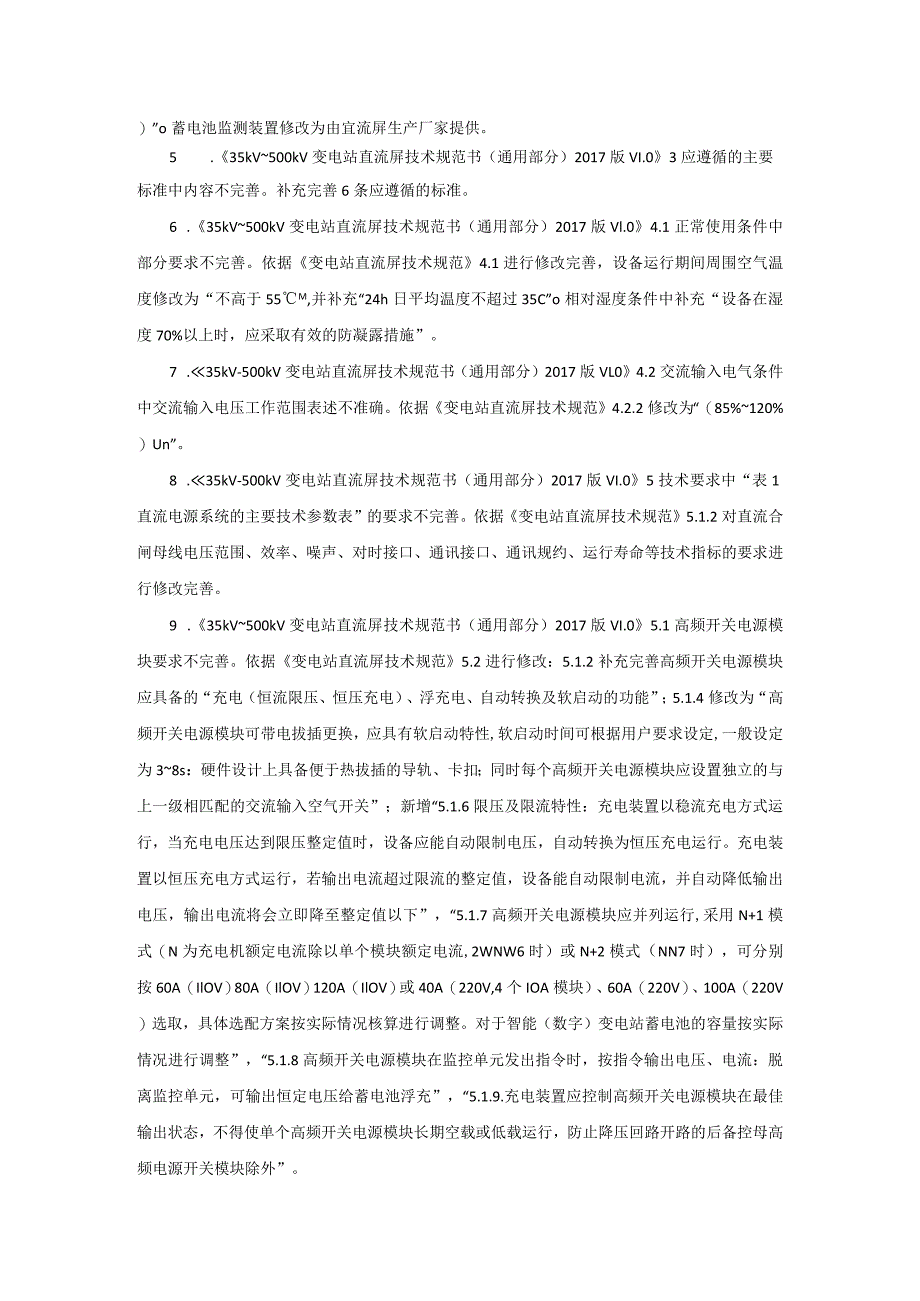

3、35kV-500kV变电站直流屏技术规范书（通用部分）2017版Vl.02.3服务范围汇总供货一览表要求不完善。依据贵州版和广东版技术规范书条款，进行补充完善：“H、测量表计（其中交流电压表（采集两路进线及交流母线）、充电装置输出电压表、充电装置输出电流表、蓄电池电压表、蓄电池电流表、母线电压表必选，纹波电压表项目单位可选）”，“J、DC/DC模块（48V）”o蓄电池监测装置修改为由宜流屏生产厂家提供。5 .35kV500kV变电站直流屏技术规范书（通用部分）2017版VI.03应遵循的主要标准中内容不完善。补充完善6条应遵循的标准。6 .35kV500kV变电站直流屏技术规范书（通用部分）2
4、017版Vl.04.1正常使用条件中部分要求不完善。依据变电站直流屏技术规范4.1进行修改完善，设备运行期间周围空气温度修改为“不高于55M,并补充“24h日平均温度不超过35C”o相对湿度条件中补充“设备在湿度70%以上时，应采取有效的防凝露措施”。7 .35kV-500kV变电站直流屏技术规范书（通用部分）2017版VL04.2交流输入电气条件中交流输入电压工作范围表述不准确。依据变电站直流屏技术规范4.2.2修改为“（85%120%）Un”。8 .35kV-500kV变电站直流屏技术规范书（通用部分）2017版VI.05技术要求中“表1直流电源系统的主要技术参数表”的要求不完善。依据变电
5、站直流屏技术规范5.1.2对直流合闸母线电压范围、效率、噪声、对时接口、通讯接口、通讯规约、运行寿命等技术指标的要求进行修改完善。9 .35kV500kV变电站直流屏技术规范书（通用部分）2017版VI.05.1高频开关电源模块要求不完善。依据变电站直流屏技术规范5.2进行修改：5.1.2补充完善高频开关电源模块应具备的“充电（恒流限压、恒压充电）、浮充电、自动转换及软启动的功能”；5.1.4修改为“高频开关电源模块可带电拔插更换，应具有软启动特性,软启动时间可根据用户要求设定,一般设定为38s：硬件设计上具备便于热拔插的导轨、卡扣；同时每个高频开关电源模块应设置独立的与上一级相匹配的交流输入
6、空气开关”；新增“5.1.6限压及限流特性：充电装置以稳流充电方式运行，当充电电压达到限压整定值时，设备应能自动限制电压，自动转换为恒压充电运行。充电装置以恒压充电方式运行，若输出电流超过限流的整定值，设备能自动限制电流，并自动降低输出电压，输出电流将会立即降至整定值以下”，“5.1.7高频开关电源模块应并列运行,采用N+1模式（N为充电机额定电流除以单个模块额定电流,2WNW6时）或N+2模式（NN7时），可分别按60A（IlOV）80A（IlOV）120A（IlOV）或40A（220V,4个IOA模块）、60A（220V）、100A（220V）选取，具体选配方案按实际情况核算进行调整。对于

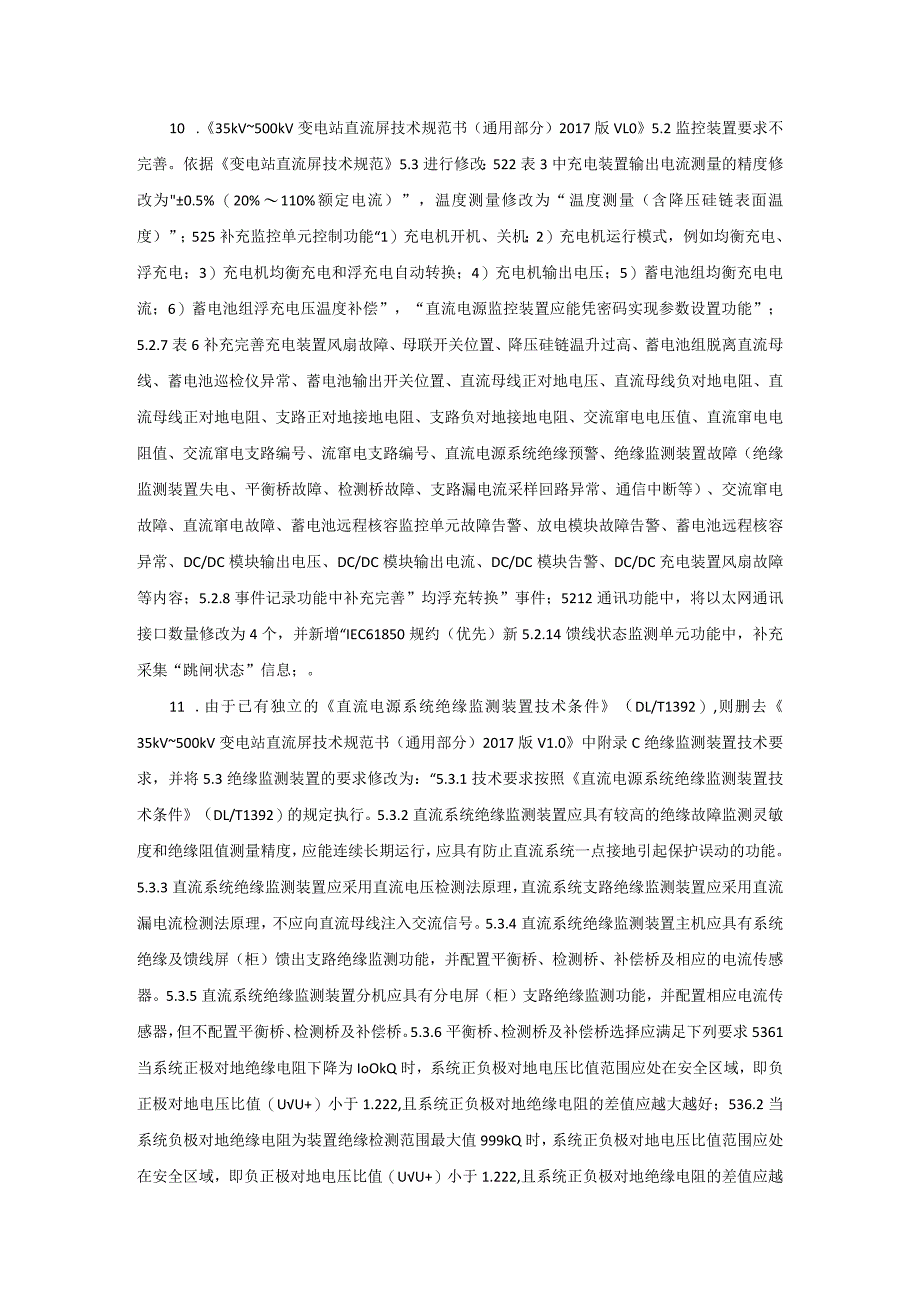

7、智能（数字）变电站蓄电池的容量按实际情况进行调整”，“5.1.8高频开关电源模块在监控单元发出指令时，按指令输出电压、电流：脱离监控单元，可输出恒定电压给蓄电池浮充”，“5.1.9.充电装置应控制高频开关电源模块在最佳输出状态，不得使单个高频开关电源模块长期空载或低载运行，防止降压回路开路的后备控母高频电源开关模块除外”。10 .35kV500kV变电站直流屏技术规范书（通用部分）2017版VL05.2监控装置要求不完善。依据变电站直流屏技术规范5.3进行修改：522表3中充电装置输出电流测量的精度修改为0.5%（20%110%额定电流）”，温度测量修改为“温度测量（含降压硅链表面温度）”；5
8、25补充监控单元控制功能“1）充电机开机、关机；2）充电机运行模式，例如均衡充电、浮充电；3）充电机均衡充电和浮充电自动转换；4）充电机输出电压；5）蓄电池组均衡充电电流；6）蓄电池组浮充电压温度补偿”，“直流电源监控装置应能凭密码实现参数设置功能”；5.2.7表6补充完善充电装置风扇故障、母联开关位置、降压硅链温升过高、蓄电池组脱离直流母线、蓄电池巡检仪异常、蓄电池输出开关位置、直流母线正对地电压、直流母线负对地电阻、直流母线正对地电阻、支路正对地接地电阻、支路负对地接地电阻、交流窜电电压值、直流窜电电阻值、交流窜电支路编号、流窜电支路编号、直流电源系统绝缘预警、绝缘监测装置故障（绝缘监测装
9、置失电、平衡桥故障、检测桥故障、支路漏电流采样回路异常、通信中断等）、交流窜电故障、直流窜电故障、蓄电池远程核容监控单元故障告警、放电模块故障告警、蓄电池远程核容异常、DC/DC模块输出电压、DC/DC模块输出电流、DC/DC模块告警、DC/DC充电装置风扇故障等内容；5.2.8事件记录功能中补充完善”均浮充转换”事件；5212通讯功能中，将以太网通讯接口数量修改为4个，并新增“IEC61850规约（优先）新5.2.14馈线状态监测单元功能中，补充采集“跳闸状态”信息；。11 .由于已有独立的直流电源系统绝缘监测装置技术条件（DL/T1392）,则删去35kV500kV变电站直流屏技术规范书（
10、通用部分）2017版V1.0中附录C绝缘监测装置技术要求，并将5.3绝缘监测装置的要求修改为：“5.3.1技术要求按照直流电源系统绝缘监测装置技术条件（DL/T1392）的规定执行。5.3.2直流系统绝缘监测装置应具有较高的绝缘故障监测灵敏度和绝缘阻值测量精度，应能连续长期运行，应具有防止直流系统一点接地引起保护误动的功能。5.3.3直流系统绝缘监测装置应采用直流电压检测法原理，直流系统支路绝缘监测装置应采用直流漏电流检测法原理，不应向直流母线注入交流信号。5.3.4直流系统绝缘监测装置主机应具有系统绝缘及馈线屏（柜）馈出支路绝缘监测功能，并配置平衡桥、检测桥、补偿桥及相应的电流传感器。5.3
11、.5直流系统绝缘监测装置分机应具有分电屏（柜）支路绝缘监测功能，并配置相应电流传感器，但不配置平衡桥、检测桥及补偿桥。5.3.6平衡桥、检测桥及补偿桥选择应满足下列要求5361当系统正极对地绝缘电阻下降为IoOkQ时，系统正负极对地电压比值范围应处在安全区域，即负正极对地电压比值（UU+）小于1.222,且系统正负极对地绝缘电阻的差值应越大越好；536.2当系统负极对地绝缘电阻为装置绝缘检测范围最大值999kQ时，系统正负极对地电压比值范围应处在安全区域，即负正极对地电压比值（UU+）小于1.222,且系统正负极对地绝缘电阻的差值应越大越好；5.3.63两套独立运行的直流电源系统配置的两套绝缘
12、监测装置，其平衡桥、检测桥及补偿桥电阻值应相同。5.3.7直流系统绝缘监测装置主机和分机均应具有信息显示功能，宜采用不小于7寸显示屏。5.3.8直流系统绝缘监测装置在检测系统绝缘电阻的过程中，在系统突发一点接地时，不得因为装置原因造成二次系统相关继电器的误动。5.3.9直流电源系统绝缘监测装置的平衡桥和检测桥的接地端不应接入保护专用的等电位接地网。”12 .由于已有独立的阀控式铅酸蓄电池在线监测系统技术规范（2023版），则删去35kV500kV变电站直流屏技术规范书（通用部分）2017版VL0中附录D蓄电池在线监测装置技术要求，并将5.4蓄电池监测装置的要求修改为：“蓄电池监测装置的技术要求
13、按照电力用阀控式铅酸蓄电池组在线监测系统技术条件（DL/T2226）的规定执行”。新增“5.4.1产品正常运行或故障时，不应对直流电源系统及周围的设备与装置产生不良影响。5.4.2产品不应在控制（或继电保护）室内使用无线通信的方式。5.4.3产品的直流工作电源应通过专用直流断路器接至直流（动力母线。5.4.4产品安装完成后应进行现场测试校验，其结果符合本文件及相关标准要求，产品内部设置的蓄电池编号应与现场编号保持对应一致。5.4.5产品的电压监测支路数不应少于以下组成蓄电池组只数的要求:标称2V的蓄电池（120只）；标称6V的蓄电池（40只）；标称12V的蓄电池（20只）。5.4.6蓄电池单体
14、电压采样应采用双线接线，在每只电池正极与负极各接一根采样线。5.4.7内阻测量引起的直流母线电压波动不应超过标称电压的土5%。5.4.8应具备手动和自动定期测量蓄电池内阻和连接条电阻功能，自动测量周期可设定。5.4.9直流内阻测量结果应按GB/T19638.1-20146.9”两点测定法”测定的直流内阻值为基准值。5.4.10产品的蓄电池直流内阻测试用瞬时放电电流宜大于20A5.4.11温度传感器应在平行极板面的蓄电池壳体表面2535高度范围中心靠近负极柱处牢固安装。5.4.12应具备自动识别蓄电池组不同运行状态（浮充充电、均衡充电、放电等）的功能。5.4.13当蓄电池单体电压与蓄电池组平均电
15、压偏差值大于L/724-2021.3.2运行中与平均电压的偏差值时，产品宜对单体蓄电池电压进行均衡。5.4.14应具有GPS对时功能，采用IRIG-B（DC）方式进行时钟校正，同步误差不超过1ms。5.4.15应设置产品监测参数（单体电压、直流内阻、温度、连接条电阻和充放电电流等）的现场校验接口。5.4.16应具备通过密码设置实现各级人员不同操作权限的管理功能。5.4.17应采用中文操作界面，显示屏不应小于17.78cm（7in）,能就地读取所需信息。5.4.18产品的A级计权噪声不大于55dBom13 .35kV500kV变电站直流屏技术规范书（通用部分）2017版VL05.5保护电器中，针
