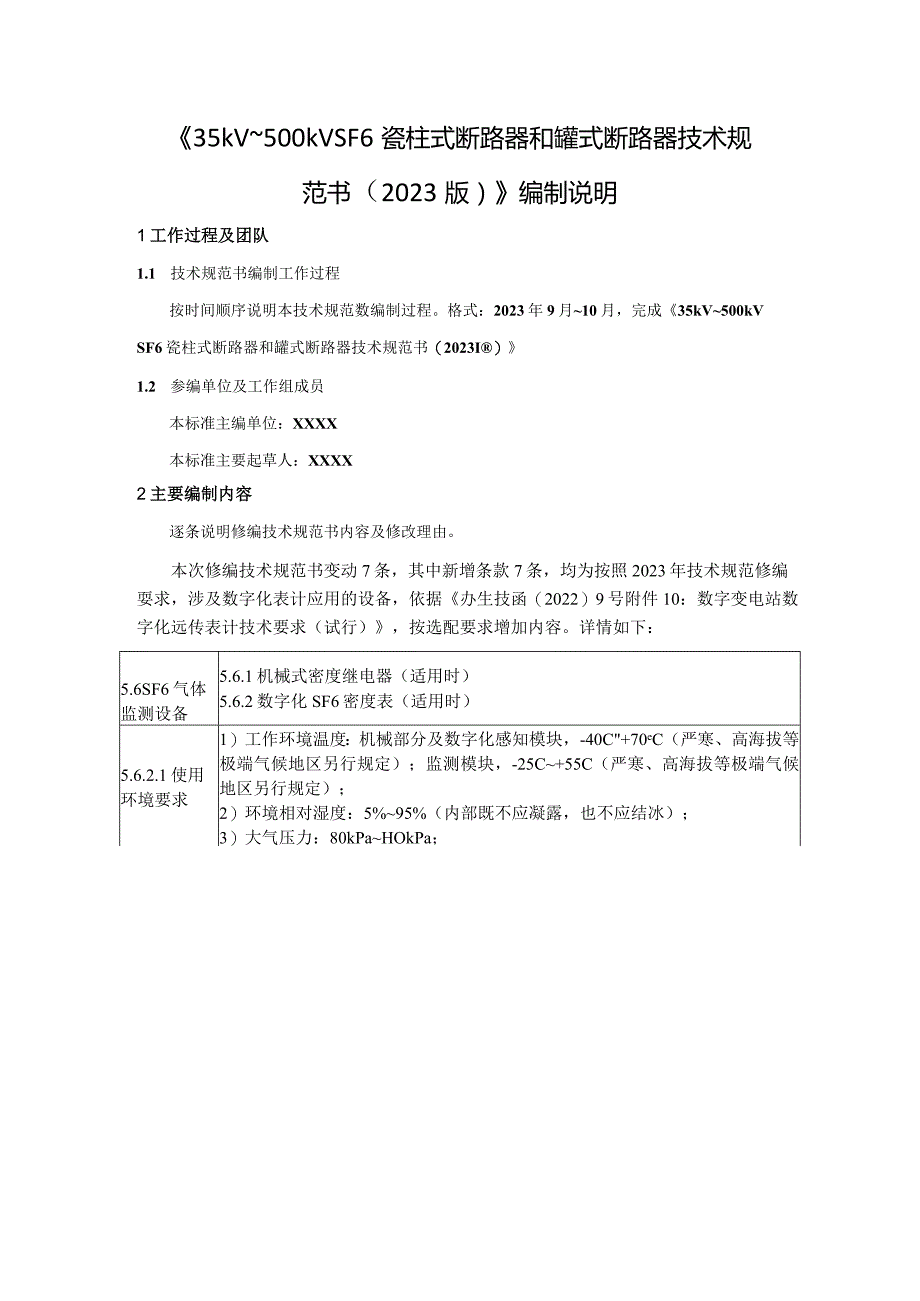

1、35kV500kVSF6瓷柱式断路器和罐式断路器技术规范书（2023版）编制说明1工作过程及团队1.1 技术规范书编制工作过程按时间顺序说明本技术规范数编制过程。格式：2023年9月10月，完成35kV500kVSF6瓷柱式断路器和罐式断路器技术规范书（2023I）1.2 参编单位及工作组成员本标准主编单位：XXXX本标准主要起草人：XXXX2主要编制内容逐条说明修编技术规范书内容及修改理由。本次修编技术规范书变动7条，其中新增条款7条，均为按照2023年技术规范修编耍求，涉及数字化表计应用的设备，依据办生技函（2022）9号附件10：数字变电站数字化远传表计技术要求（试行），按选配要求增加内

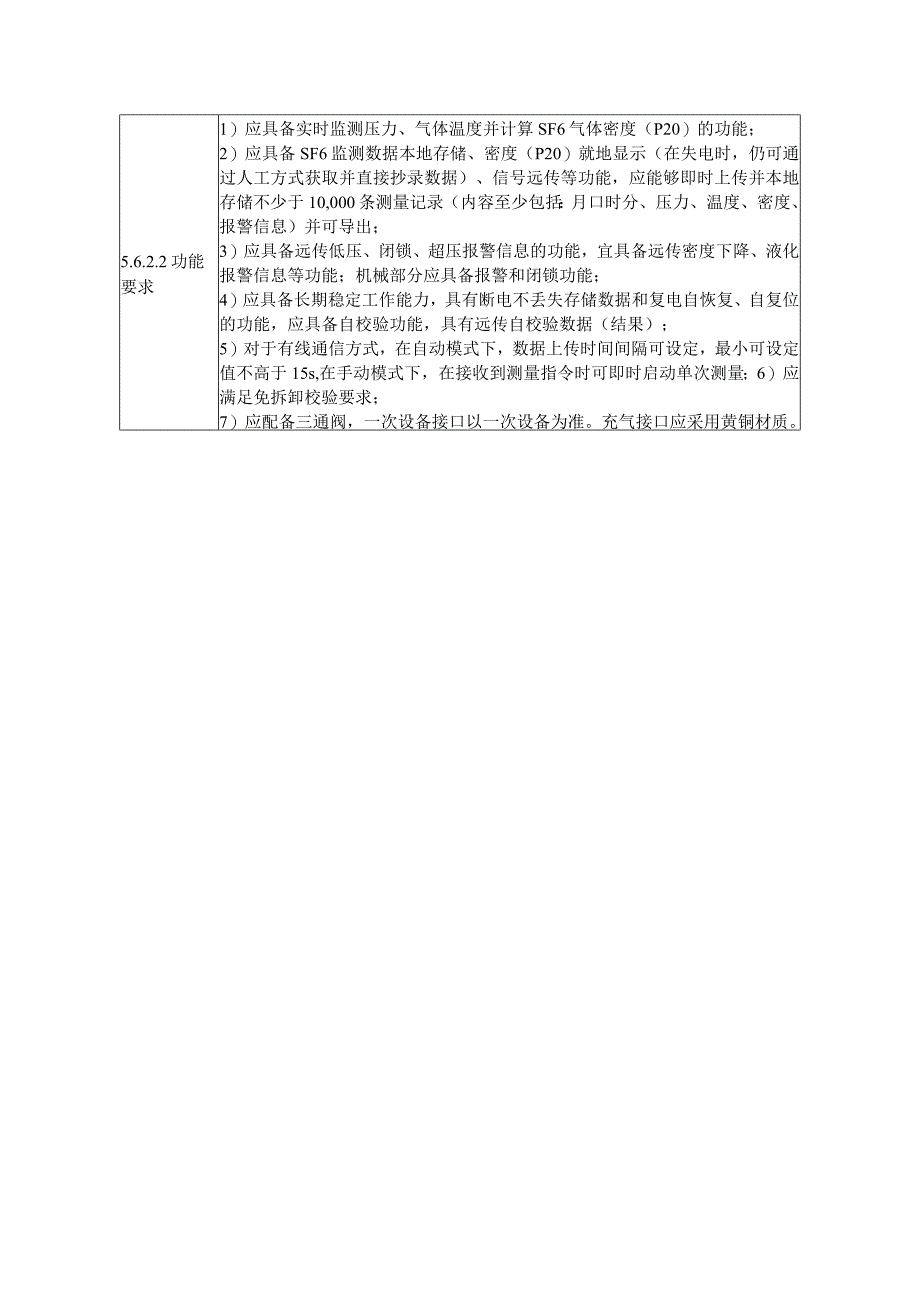

2、容。详情如下：5.6SF6气体监测设备5.6.1机械式密度继电器（适用时）5.6.2数字化SF6密度表（适用时）5.6.2.1使用环境要求1）工作环境温度：机械部分及数字化感知模块，-40C+70eC（严寒、高海拔等极端气候地区另行规定）；监测模块，-25C+55C（严寒、高海拔等极端气候地区另行规定）；2）环境相对湿度：5%95%（内部既不应凝露，也不应结冰）；3）大气压力：80kPaHOkPa；5.6.2.2功能要求1）应具备实时监测压力、气体温度并计算SF6气体密度（P20）的功能；2）应具备SF6监测数据本地存储、密度（P20）就地显示（在失电时，仍可通过人工方式获取并直接抄录数据）、
3、信号远传等功能，应能够即时上传并本地存储不少于10,000条测量记录（内容至少包括：月口时分、压力、温度、密度、报警信息）并可导出；3）应具备远传低压、闭锁、超压报警信息的功能，宜具备远传密度下降、液化报警信息等功能；机械部分应具备报警和闭锁功能；4）应具备长期稳定工作能力，具有断电不丢失存储数据和复电自恢复、自复位的功能，应具备自校验功能，具有远传自校验数据（结果）；5）对于有线通信方式，在自动模式下，数据上传时间间隔可设定，最小可设定值不高于15s,在手动模式下，在接收到测量指令时可即时启动单次测量；6）应满足免拆卸校验要求；7）应配备三通阀，一次设备接口以一次设备为准。充气接口应采用黄铜

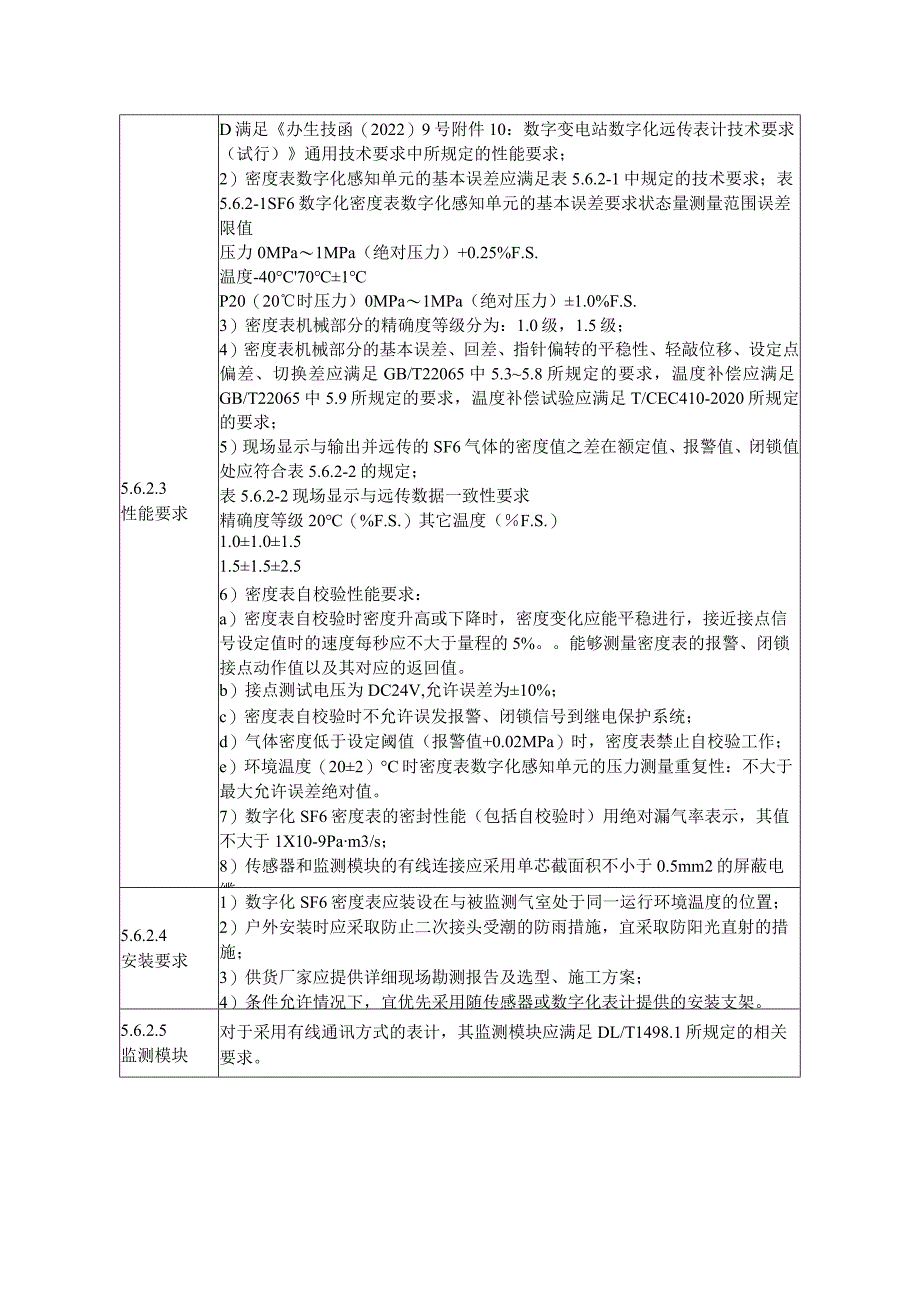

4、材质。5.6.2.3性能要求D满足办生技函（2022）9号附件10：数字变电站数字化远传表计技术要求（试行）通用技术要求中所规定的性能要求；2）密度表数字化感知单元的基本误差应满足表5.6.2-1中规定的技术要求；表5.6.2-1SF6数字化密度表数字化感知单元的基本误差要求状态量测量范围误差限值压力0MPa1MPa（绝对压力）+0.25%F.S.温度-40C701P20（20时压力）0MPa1MPa（绝对压力）1.0%F.S.3）密度表机械部分的精确度等级分为：1.0级，1.5级；4）密度表机械部分的基本误差、回差、指针偏转的平稳性、轻敲位移、设定点偏差、切换差应满足GB/T22065中5.
5、35.8所规定的要求，温度补偿应满足GB/T22065中5.9所规定的要求，温度补偿试验应满足T/CEC410-2020所规定的要求；5）现场显示与输出并远传的SF6气体的密度值之差在额定值、报警值、闭锁值处应符合表5.6.2-2的规定；表5.6.2-2现场显示与远传数据一致性要求精确度等级20（%F.S.）其它温度（F.S.）1.01.01.51.51.52.56）密度表自校验性能要求：a）密度表自校验时密度升高或下降时，密度变化应能平稳进行，接近接点信号设定值时的速度每秒应不大于量程的5%。能够测量密度表的报警、闭锁接点动作值以及其对应的返回值。b）接点测试电压为DC24V,允许误差为10
6、%；c）密度表自校验时不允许误发报警、闭锁信号到继电保护系统；d）气体密度低于设定阈值（报警值+0.02MPa）时，密度表禁止自校验工作；e）环境温度（202）C时密度表数字化感知单元的压力测量重复性：不大于最大允许误差绝对值。7）数字化SF6密度表的密封性能（包括自校验时）用绝对漏气率表示，其值不大于1X10-9Pam3/s；8）传感器和监测模块的有线连接应采用单芯截面积不小于0.5mm2的屏蔽电缆。5.6.2.4安装要求1）数字化SF6密度表应装设在与被监测气室处于同一运行环境温度的位置；2）户外安装时应采取防止二次接头受潮的防雨措施，宜采取防阳光直射的措施；3）供货厂家应提供详细现场勘测
7、报告及选型、施工方案；4）条件允许情况下，宜优先采用随传感器或数字化表计提供的安装支架。5.6.2.5监测模块对于采用有线通讯方式的表计，其监测模块应满足DL/T1498.1所规定的相关要求。数字化SF6密度表的传感器采集的设备信息由监测模块处理分析，最终统一上传。数据通信宜采用有线通信方式传输数据。采用有线通信方式的数字化远传表计，通信要求如下：D数字化SF6密度表的传感器与监测模块之间优先采用屏蔽电缆、光纤传输方式通信；5.6.2.6数据通信2）应支持RS485或模拟量接口，RS485接口传输协议应采用Modbus协议，波特率9600bps,帧格式1个起始位、8个数据位、1个奇偶校验位、1个停止位，应满足办生技函（2022）9号附件10：数字变电站数字化远传表计技术要求（试行）的要求：具体通信规范应符合该文件附录A所规定的要求，帧校验规则见该文件附录B,TLV数据类型表定义见该文件附录C；3）监测模块实现分析预警功能并将实时参量及告警信息上传，最终上送至汇聚单元。3代替或废止现行企业标准的建议无4其他说明无
