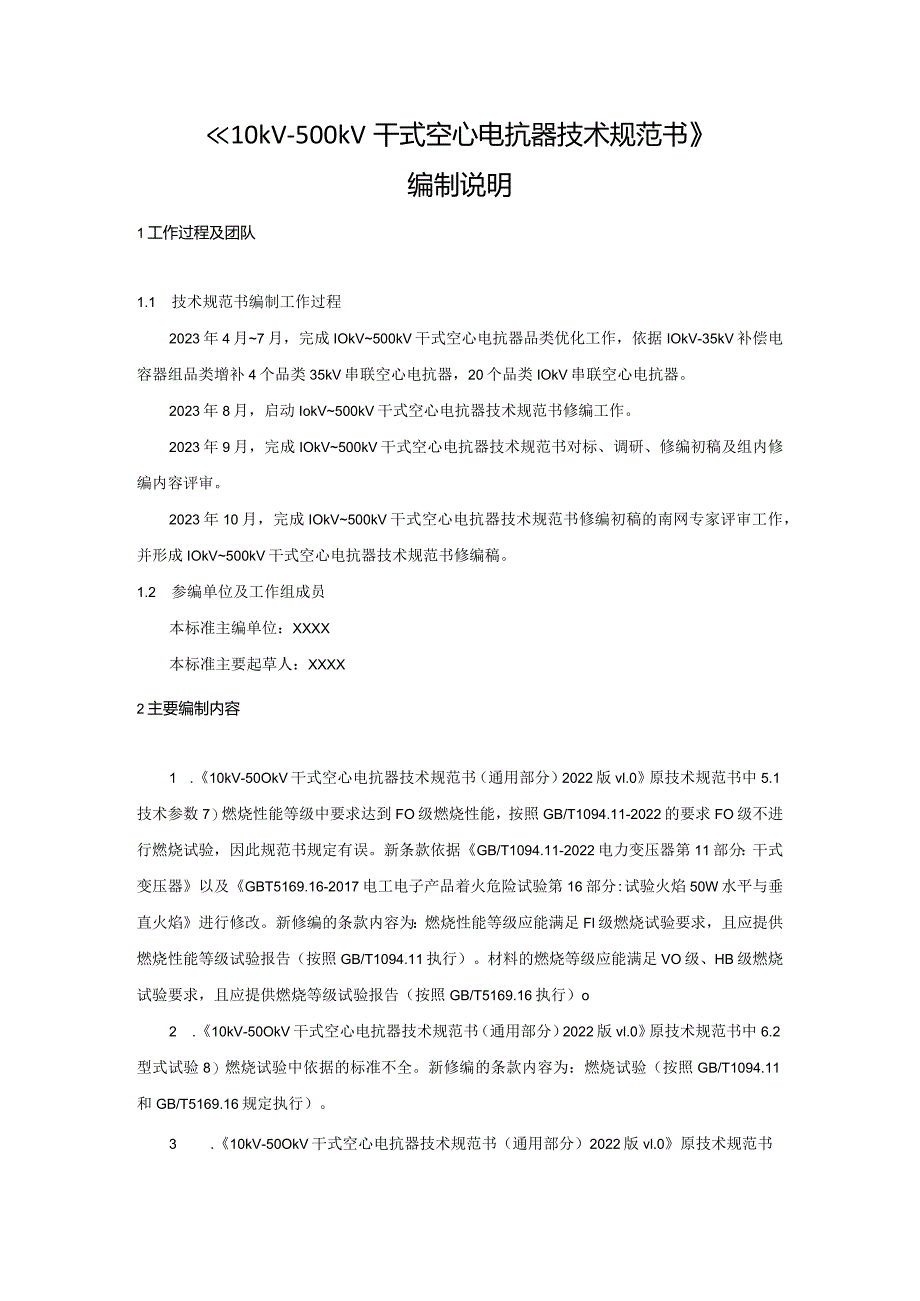

1、10kV-500kV干式空心电抗器技术规范书编制说明1工作过程及团队1.1 技术规范书编制工作过程2023年4月7月，完成IOkV500kV干式空心电抗器品类优化工作，依据IOkV-35kV补偿电容器组品类增补4个品类35kV串联空心电抗器，20个品类IOkV串联空心电抗器。2023年8月，启动IokV500kV干式空心电抗器技术规范书修编工作。2023年9月，完成IOkV500kV干式空心电抗器技术规范书对标、调研、修编初稿及组内修编内容评审。2023年10月，完成IOkV500kV干式空心电抗器技术规范书修编初稿的南网专家评审工作，并形成IOkV500kV干式空心电抗器技术规范书修编稿。1
2、.2 参编单位及工作组成员本标准主编单位：XXXX本标准主要起草人：XXXX2主要编制内容1 .10kV-50OkV干式空心电抗器技术规范书（通用部分）2022版vl.0原技术规范书中5.1技术参数7）燃烧性能等级中要求达到FO级燃烧性能，按照GB/T1094.11-2022的要求FO级不进行燃烧试验，因此规范书规定有误。新条款依据GB/T1094.11-2022电力变压器第11部分：干式变压器以及GBT5169.16-2017电工电子产品着火危险试验第16部分:试验火焰50W水平与垂直火焰进行修改。新修编的条款内容为：燃烧性能等级应能满足Fl级燃烧试验要求，且应提供燃烧性能等级试验报告（按照

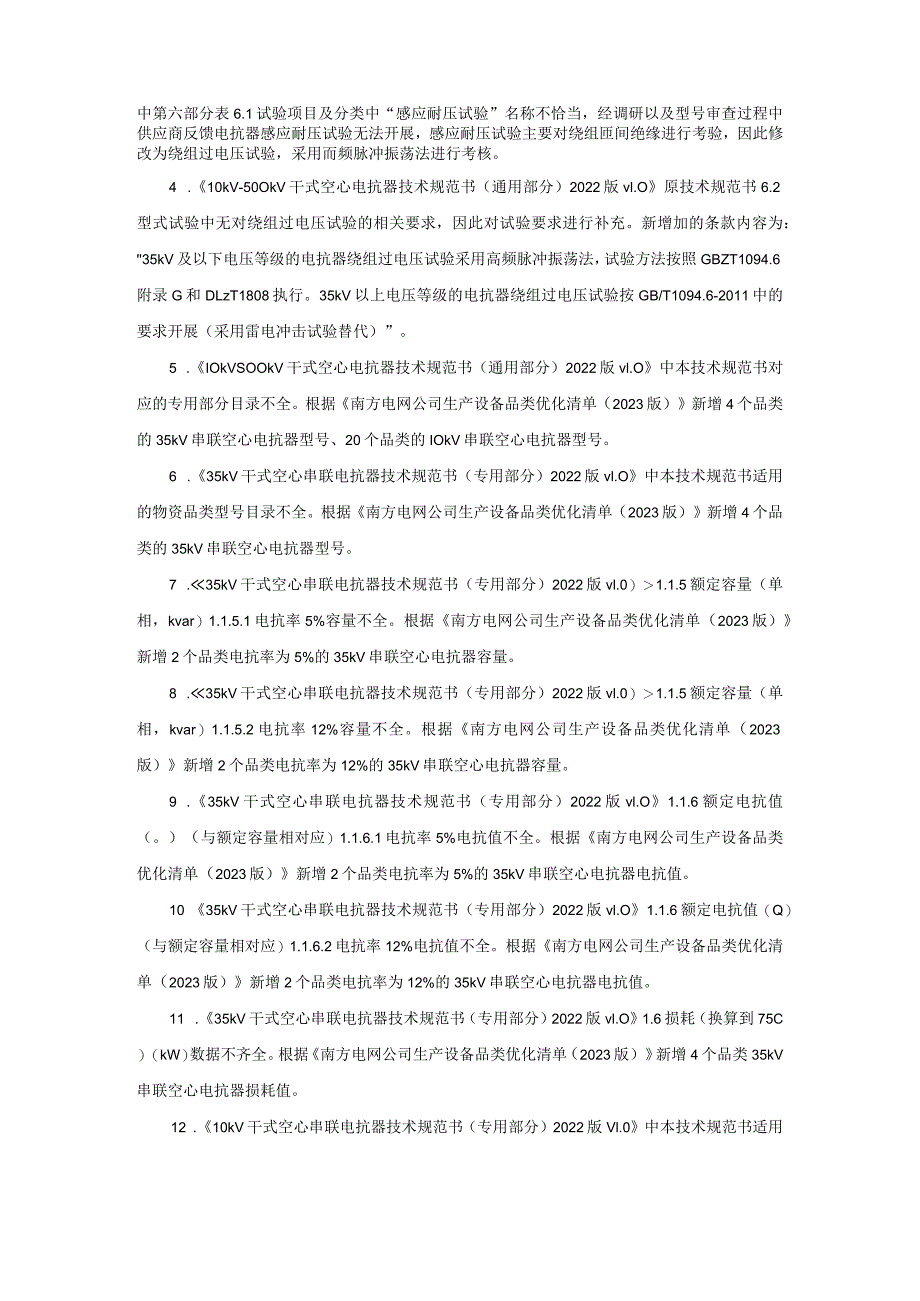

3、GB/T1094.11执行）。材料的燃烧等级应能满足VO级、HB级燃烧试验要求，且应提供燃烧等级试验报告（按照GB/T5169.16执行）o2 .10kV-50OkV干式空心电抗器技术规范书（通用部分）2022版vl.0原技术规范书中6.2型式试验8）燃烧试验中依据的标准不全。新修编的条款内容为：燃烧试验（按照GB/T1094.11和GB/T5169.16规定执行）。3 .10kV-50OkV干式空心电抗器技术规范书（通用部分）2022版vl.0原技术规范书中第六部分表6.1试验项目及分类中“感应耐压试验”名称不恰当，经调研以及型号审查过程中供应商反馈电抗器感应耐压试验无法开展，感应耐压试验主
4、要对绕组匝间绝缘进行考验，因此修改为绕组过电压试验，采用而频脉冲振荡法进行考核。4 .10kV-50OkV干式空心电抗器技术规范书（通用部分）2022版vl.O原技术规范书6.2型式试验中无对绕组过电压试验的相关要求，因此对试验要求进行补充。新增加的条款内容为：35kV及以下电压等级的电抗器绕组过电压试验采用高频脉冲振荡法，试验方法按照GBZT1094.6附录G和DLzT1808执行。35kV以上电压等级的电抗器绕组过电压试验按GB/T1094.6-2011中的要求开展（采用雷电冲击试验替代）”。5 .IOkVSOOkV干式空心电抗器技术规范书（通用部分）2022版vl.O中本技术规范书对应的
5、专用部分目录不全。根据南方电网公司生产设备品类优化清单（2023版）新增4个品类的35kV串联空心电抗器型号、20个品类的IOkV串联空心电抗器型号。6 .35kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O中本技术规范书适用的物资品类型号目录不全。根据南方电网公司生产设备品类优化清单（2023版）新增4个品类的35kV串联空心电抗器型号。7 .35kV干式空心串联电抗器技术规范书（专用部分）2022版vl.0）1.1.5额定容量（单相，kvar）1.1.5.1电抗率5%容量不全。根据南方电网公司生产设备品类优化清单（2023版）新增2个品类电抗率为5%的35kV串联空心电抗器容
6、量。8 .35kV干式空心串联电抗器技术规范书（专用部分）2022版vl.0）1.1.5额定容量（单相，kvar）1.1.5.2电抗率12%容量不全。根据南方电网公司生产设备品类优化清单（2023版）新增2个品类电抗率为12%的35kV串联空心电抗器容量。9 .35kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.1.6额定电抗值（。）（与额定容量相对应）1.1.6.1电抗率5%电抗值不全。根据南方电网公司生产设备品类优化清单（2023版）新增2个品类电抗率为5%的35kV串联空心电抗器电抗值。10 35kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.1.6额

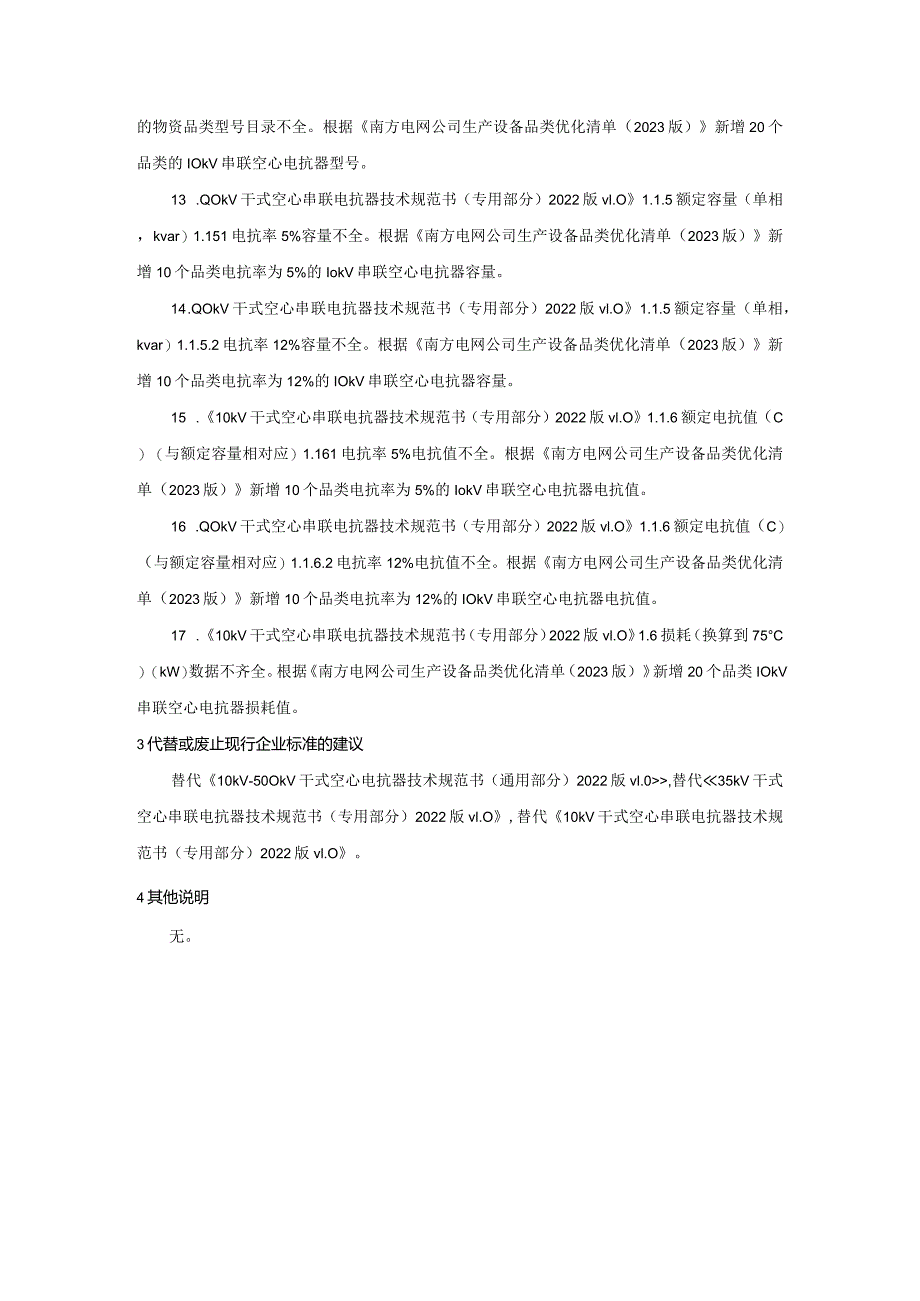

7、定电抗值（Q）（与额定容量相对应）1.1.6.2电抗率12%电抗值不全。根据南方电网公司生产设备品类优化清单（2023版）新增2个品类电抗率为12%的35kV串联空心电抗器电抗值。11 .35kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.6损耗（换算到75C）（kW）数据不齐全。根据南方电网公司生产设备品类优化清单（2023版）新增4个品类35kV串联空心电抗器损耗值。12 .10kV干式空心串联电抗器技术规范书（专用部分）2022版Vl.0中本技术规范书适用的物资品类型号目录不全。根据南方电网公司生产设备品类优化清单（2023版）新增20个品类的IOkV串联空心电抗器型号
8、。13 .QOkV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.1.5额定容量（单相，kvar）1.151电抗率5%容量不全。根据南方电网公司生产设备品类优化清单（2023版）新增10个品类电抗率为5%的IokV串联空心电抗器容量。14 .QOkV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.1.5额定容量（单相，kvar）1.1.5.2电抗率12%容量不全。根据南方电网公司生产设备品类优化清单（2023版）新增10个品类电抗率为12%的IOkV串联空心电抗器容量。15 .10kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.1.6额定电抗值（C
9、）（与额定容量相对应）1.161电抗率5%电抗值不全。根据南方电网公司生产设备品类优化清单（2023版）新增10个品类电抗率为5%的IokV串联空心电抗器电抗值。16 .QOkV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.1.6额定电抗值（C）（与额定容量相对应）1.1.6.2电抗率12%电抗值不全。根据南方电网公司生产设备品类优化清单（2023版）新增10个品类电抗率为12%的IOkV串联空心电抗器电抗值。17 .10kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O1.6损耗（换算到75C）（kW）数据不齐全。根据南方电网公司生产设备品类优化清单（2023版）新增20个品类IOkV串联空心电抗器损耗值。3代替或废止现行企业标准的建议替代10kV-50OkV干式空心电抗器技术规范书（通用部分）2022版vl.0,替代35kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O,替代10kV干式空心串联电抗器技术规范书（专用部分）2022版vl.O。4其他说明无。
