《《电池壳用热轧钢带》.docx》由会员分享，可在线阅读，更多相关《《电池壳用热轧钢带》.docx（10页珍藏版）》请在第壹文秘上搜索。

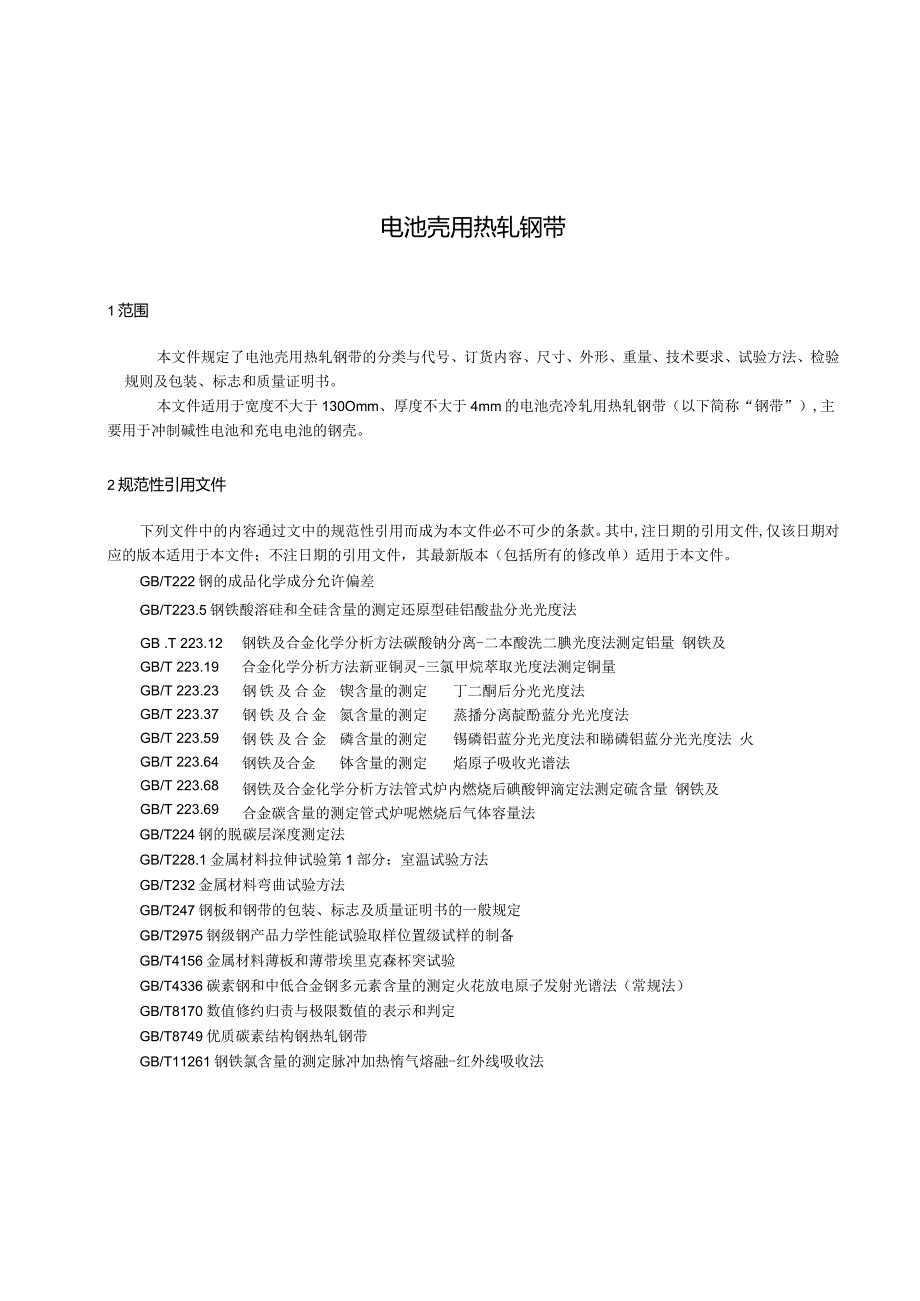

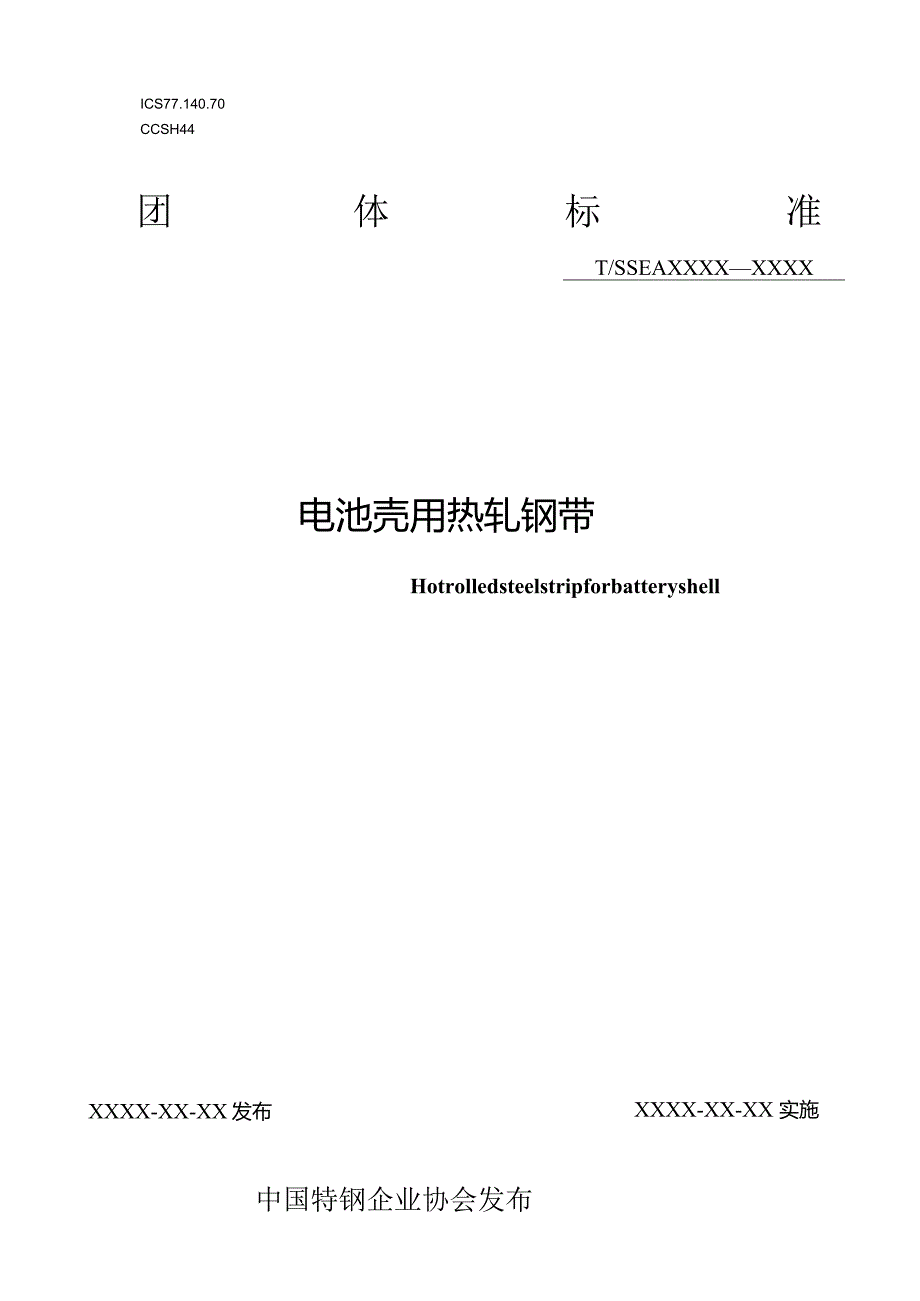

1、ICS77.140.70CCSH44团体标准T/SSEAXXXXXXXX电池壳用热轧钢带XXXX-XX-XX 实施HotrolledsteelstripforbatteryshellXXXX-XX-XX发布中国特钢企业协会发布电池壳用热轧钢带1范围本文件规定了电池壳用热轧钢带的分类与代号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则及包装、标志和质量证明书。本文件适用于宽度不大于130Omm、厚度不大于4mm的电池壳冷轧用热轧钢带（以下简称“钢带”）,主要用于冲制碱性电池和充电电池的钢壳。2规范性引用文件下列文件中的内容通过文中的规范性引用而成为本文件必不可少的条款。其中,注日期的
2、引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅铝酸盐分光光度法GB .T 223.12GB/T 223.19GB/T 223.23GB/T 223.37GB/T 223.59GB/T 223.64GB/T 223.68GB/T 223.69钢铁及合金化学分析方法碳酸钠分离-二本酸洗二腆光度法测定铝量 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金 钢铁及合金 钢铁及合金 钢铁及合金锲含量的测定 氮含量的测定 磷含量的测定 钵
3、含量的测定丁二酮后分光光度法蒸播分离靛酚蓝分光光度法锡磷铝蓝分光光度法和睇磷铝蓝分光光度法 火焰原子吸收光谱法钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 钢铁及合金碳含量的测定管式炉呢燃烧后气体容量法GB/T224钢的脱碳层深度测定法GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T232金属材料弯曲试验方法GB/T247钢板和钢带的包装、标志及质量证明书的一般规定GB/T2975钢级钢产品力学性能试验取样位置级试样的制备GB/T4156金属材料薄板和薄带埃里克森杯突试验GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T81

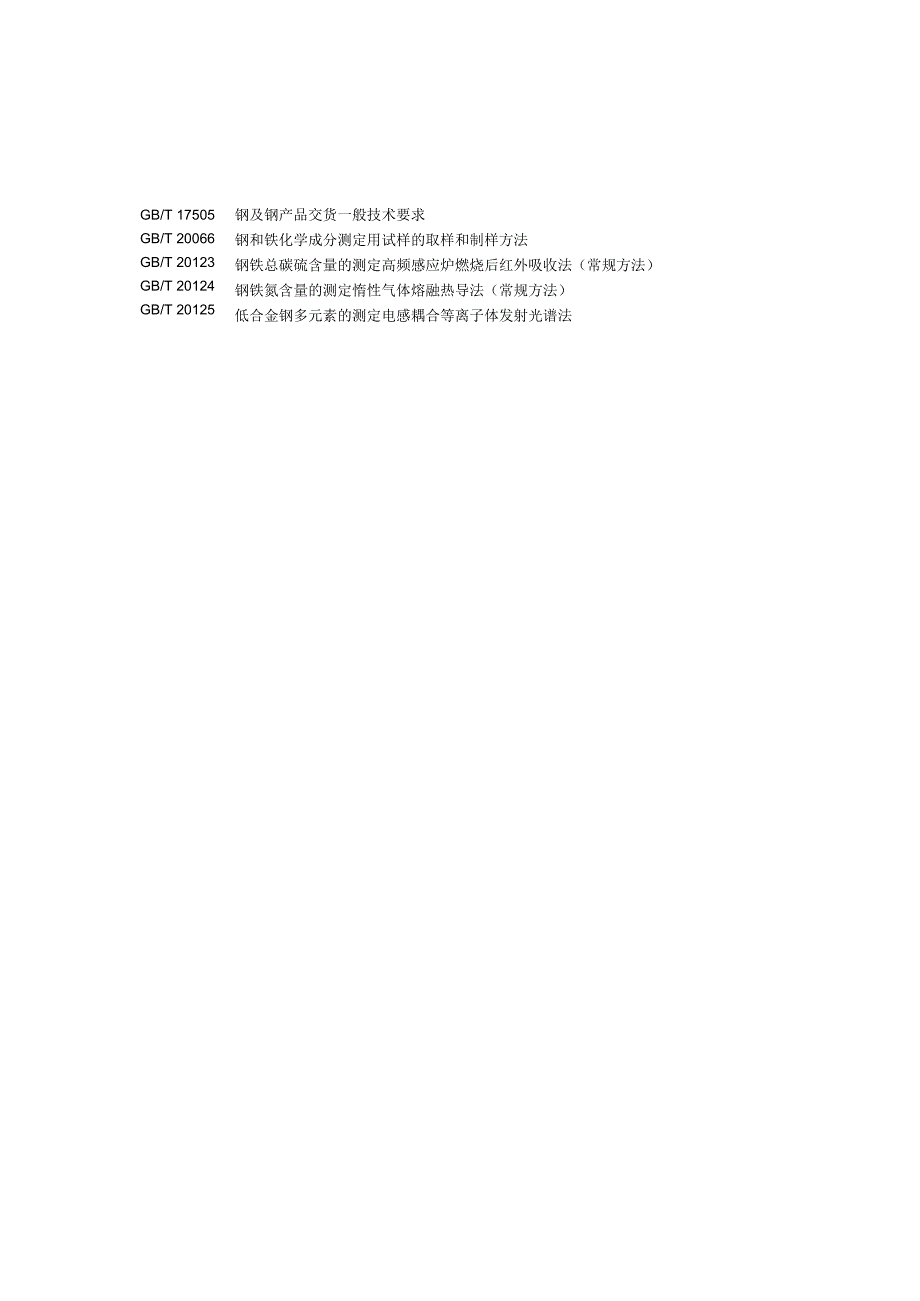

4、70数值修约归责与极限数值的表示和判定GB/T8749优质碳素结构钢热轧钢带GB/T11261钢铁氯含量的测定脉冲加热惰气熔融-红外线吸收法GB/T 17505GB/T 20066GB/T 20123GB/T 20124GB/T 20125钢及钢产品交货一般技术要求钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）钢铁氮含量的测定惰性气体熔融热导法（常规方法）低合金钢多元素的测定电感耦合等离子体发射光谱法T/SSEAXXXX-XXXX3术语和定义本文件没有需要界定的术语和定义4分类与代号4.1 按边缘状态分：a）切边钢带，EC；b）不切边钢带，E
5、Mo4.2 按厚度精度分：a）较高厚度精度，PT.B；b）高厚度精度，PT.Co5订货内容5.1 按照本文件订货合同或订单应包括以下内容：a）本文件编号；b）规格；c）牌号；d）重量；e）切边状态（EC或EM）；f）交货状态；g）厚度精度；h）特殊要求。5.2 若订货合同未指明边缘状态，交货状态、厚度精度等信息，则按不切边、热轧状态、较高厚度精度供货。6尺寸、外形、重置6.1 铜带厚度允许偏差6.1.1 钢带厚度允许偏差应符合表1规定。表1钢带厚度允许偏差单位为毫米公称厚度钢带厚度允许偏差较高厚度精度PT.B高厚度精度PT.C公称宽度公称宽度3503501.5-2.00.120.13+0.06
6、-0.10+0.07-0.112.02.50.130.14+0.07-0.11+0.08-0.122.53.00.140.15+0.08-0.12+0.09-0.133.04.00.160.17+0.09-0.13+0.10-0.146.1.2 经供需双方协商，当需方要求高厚度精度供货时，应在合同中注明。6.1.3 根据需方要求，经供需双方协商，并在合同中注明，可在表1规定的公差范围内调整钢带的上下偏差。6.2 钢带宽度允许偏差6.2.1钢带宽度允许偏差应符合表2规定。表2钢带宽度允许偏差单位为亳米公称宽度允许偏差不切边EM切边EC200300+4.00300350+5.00350-450+1
7、0.00+1.5450-1300+13.006.2.2根据需方要求，经供需双方协商，并在合同中注明，可在表2规定的公差范围内调整钢带的上下偏差。6.3横向厚度偏差在钢带同一横截面的中间和两边部分测量三点厚度，其最大差值应符合表3规定。表3横向厚度差单位为亳米公称宽度横向厚度差，不大于1500.121502000.142003500.15350-4500.17450-13000.186.4纵向厚度偏差供冷轧用钢带，在轧制方向同一直线上任意测定三点厚度，其最大差值应符合表4规定。4横向厚度差单位为亳米公称厚度纵向厚度差，不大于4.00.176.5外形6.5.1钢带应成卷交货，不应松散，钢带卷的一侧
8、塔形高度不应超过50mm。6.5.2不切边钢带的镰刀弯每5m不大于20mm,切边钢带的镰刀弯每5m不大于15mm。6.6钢带重钢带按实际重量交货。7技术要求7.1 化学成分7.1.1 钢的牌号和化学成分（熔炼分析）应符合表5的规定，根据需方要求，经供需双方协商，也可采用表1以外的牌号和化学成分。7.1.2 钢的成品化学成分允许偏差应符合GB/T222的规定。表5牌号和化学成分（熠炼分析）化学成分（质量分数）/%牌不大于号CSMPSCNCAjnriUIt0000.0.0.0.0.0.D001111CV0053300007300000007.1.3钢中氧含量应不大于30ppm,氮含量应不大于40p
9、pmo7.1.4经供需双方协商，可对钛、硼元素进行检测，具体要求应在合同中注明，但不作为供货依据。7.2 冶炼方法T/SSEAXXXX-XXXX钢由转炉冶炼，必要时可进行炉外精炼，除非需方有特殊要求并在合同中注明，冶炼方法一般由供方自行选择。7.3 交货状态钢带以热轧状态交货。7.4 力学性能钢带的力学性能应符合表6的规定。6力学性能牌号抗拉强度RnMPa断后伸长率A%DCK29037035注：拉伸试验取横向式，率提高2%（绝对值）。样。受钢带宽度限制不能取横向试样时，可取纵向试样，断后伸长7.5 工艺性能7.5.1钢带应进行180。横向弯曲试验，弯曲压头直径符合表7的规定。表7弯曲试验牌号弯
10、曲压头直径D钢带厚度a4mmDCK0.57.6 晶粒度钢带应检验晶粒度，其合格级别应为6级或更细，钢带最大晶粒和最小晶粒级别之差不大于2级。7.7 非金属夹杂物钢带应按GB/T10561-2005中A法检验非金属夹杂物，其合格级别应符合表8的规定。衰8非金属夹杂物合格级别夹杂物类型ABCD合格级细粗细粗细粗细粗别（不系系系系系系系系大于）0.50.50.50.50.50.50.50.57.8 显微组织钢带应按GB/T13298检验显微组织，不得存在马氏体、下贝氏体等异常组织。7.9.1钢带不应有气泡、结疤、裂纹、折叠、夹杂和压入氯化铁皮等对使用有害的缺陷，钢带不准许有目视可见的分层，及妨碍检查
11、表面缺陷的薄氧化铁皮或铁锈。允许有深度或高度不超过厚度公差之半的划痕、凹面、表面粗糙、凸点等局部缺陷，其深度或高度（从实际尺寸算起）按单面计算，且应保证钢带相应规格允许的最小厚度。7.9.2不切边钢带不准许有缺口、裂纹及显著边浪,允许有深度不大于宽度公差之半的其他边部缺陷，且其有效宽度应保证钢带相应规格最小厚度。1.1 .3切边钢带边缘允许有不大于0.5mm的飞刺。1.2 .4钢带表面缺陷允许清理，但清理后应保证钢带的最小厚度和宽度，清理处应平滑、无棱角。1.3 .5在钢带连续生产过程中，局部表面缺陷不易发现并去除，因此允许带缺陷交货，但有缺陷部分不能超过每卷钢带总长度的6%o8试验方法8.1
12、 钢的化学成分试验方法应按GB/T4336、GBZT11261、GB/T20123、GB/T20124、GB/T20125或通用方法的规定进行，但仲裁时应按GB/T223.3、GB/T223.5、GB/T223.12、GBZT223.19、GB/T223.23、GBfT223.37.GB/T223.59、GB/T223.64、GB/T223.68、GB/T223.69、GB/T11261的规定进行。8.2 钢带的检验项目、取样方法及试验方法应符合表9规定。9检验项目、取样数、取样方法及试验方法序号检验项目取样数量取样方法试验方法1化学成分1个/炉GB/T20066见8.12拉伸试验1个/批GB
13、ZT2975GB/T228.13弯曲试验1个/批GB/T2975GB/T2324晶粒度1个/批任一钢带GB/T63945非金属夹杂物2个/批任一钢带GB/T10561-20056显微组织1个/批任一钢带GB/T13298、GB/T132997表面质量逐张/卷目视8尺寸外形逐张/卷合适的量具8.3 测量钢带厚度时，测量点距离钢带侧边距离：切边钢带不小于15mm,不切边钢带不小于20mm。8.4 测量钢带的镰刀弯时，将直尺紧靠钢带的凹侧边，测量从直尺到凹侧边的最大距离。9检验规则9.1 钢带由供方技术监督部门进行检查和验收。9.2 钢带应成批进行验收。每批由同一牌号、同一炉号、同一规格、同一轧制制度、同一交货状态的钢带组成。9.3 钢带检验项目的取样数量和取样方法应符合表9的规定。9.4 钢带的复验与判定应符合GBZT17505的规定。9.5 钢带化学成分和力学性能结果应采用修约值比较法进行修约，修约规则应按照GB“8170的规定执行。10包装、标志及质证明书钢带的包装、标志和质量证明书应符合GBZT247的规定。
