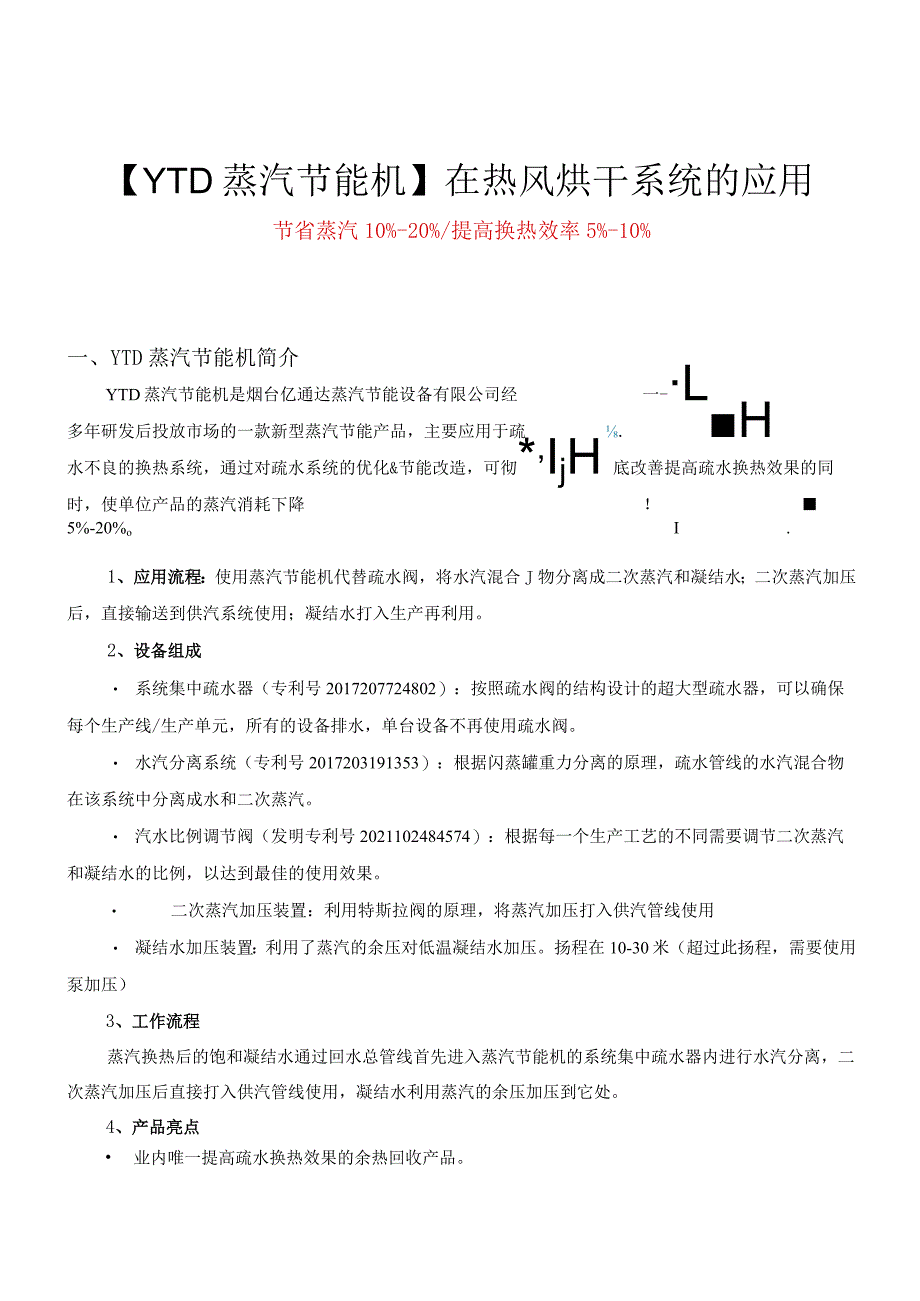

1、【YTD蒸汽节能机】在热风烘干系统的应用节省蒸汽10%-20%/提高换热效率5%-10%一、YTD蒸汽节能机简介YTD蒸汽节能机是烟台亿通达蒸汽节能设备有限公司经一-L多年研发后投放市场的一款新型蒸汽节能产品，主要应用于疏.H水不良的换热系统，通过对疏水系统的优化&节能改造，可彻*,IjH底改善提高疏水换热效果的同时，使单位产品的蒸汽消耗下降！5%-20%oI.1、应用流程：使用蒸汽节能机代替疏水阀，将水汽混合J物分离成二次蒸汽和凝结水；二次蒸汽加压后，直接输送到供汽系统使用；凝结水打入生产再利用。2、设备组成 系统集中疏水器（专利号2017207724802）：按照疏水阀的结构设计的超大型疏
2、水器，可以确保每个生产线/生产单元，所有的设备排水，单台设备不再使用疏水阀。 水汽分离系统（专利号2017203191353）：根据闪蒸罐重力分离的原理，疏水管线的水汽混合物在该系统中分离成水和二次蒸汽。 汽水比例调节阀（发明专利号2021102484574）：根据每一个生产工艺的不同需要调节二次蒸汽和凝结水的比例，以达到最佳的使用效果。 二次蒸汽加压装置：利用特斯拉阀的原理，将蒸汽加压打入供汽管线使用 凝结水加压装置：利用了蒸汽的余压对低温凝结水加压。扬程在10-30米（超过此扬程，需要使用泵加压）3、工作流程蒸汽换热后的饱和凝结水通过回水总管线首先进入蒸汽节能机的系统集中疏水器内进行水汽分

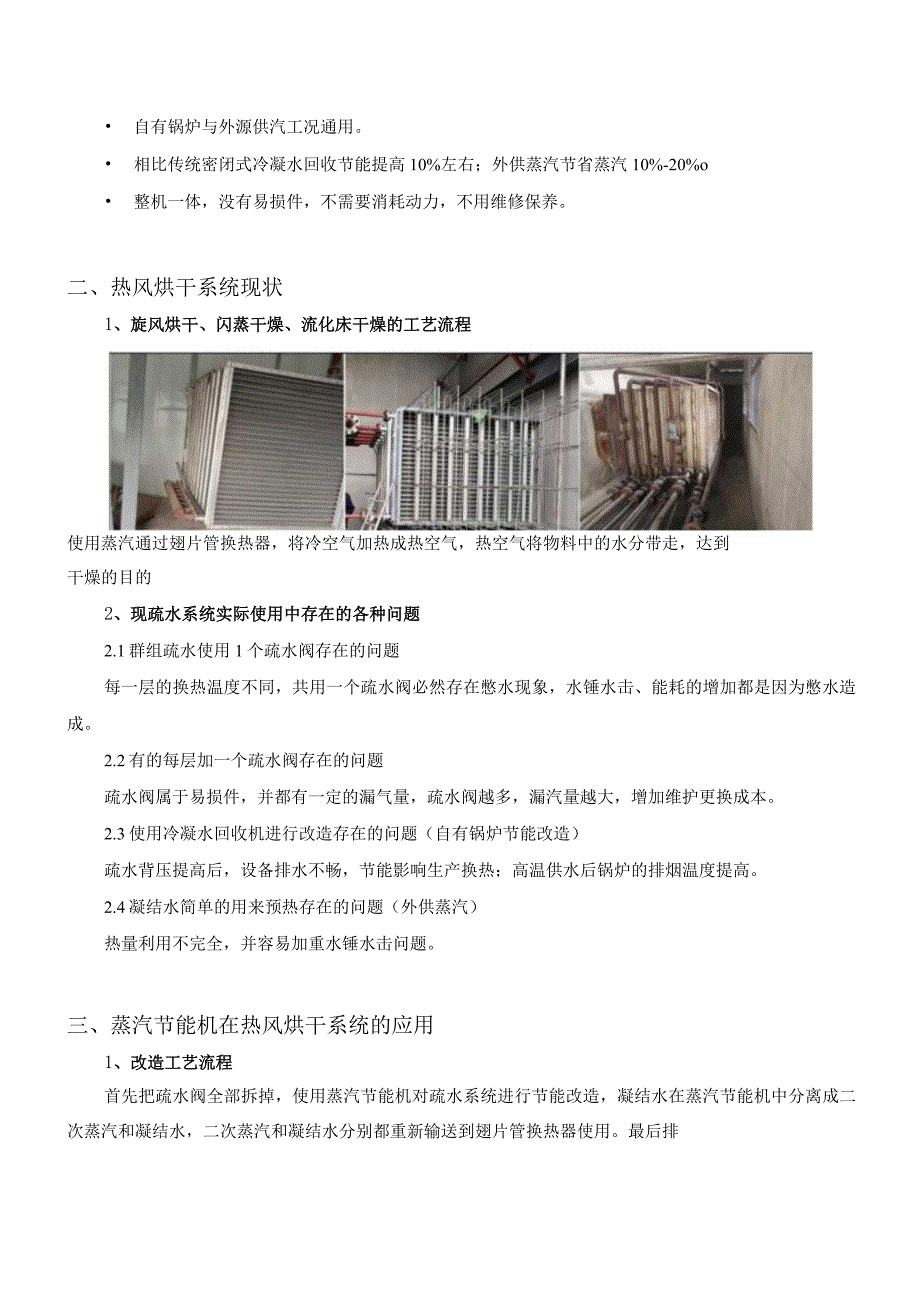

3、离，二次蒸汽加压后直接打入供汽管线使用，凝结水利用蒸汽的余压加压到它处。4、产品亮点 业内唯一提高疏水换热效果的余热回收产品。 自有锅炉与外源供汽工况通用。 相比传统密闭式冷凝水回收节能提高10%左右；外供蒸汽节省蒸汽10%-20%o 整机一体，没有易损件，不需要消耗动力，不用维修保养。二、热风烘干系统现状1、旋风烘干、闪蒸干燥、流化床干燥的工艺流程使用蒸汽通过翅片管换热器，将冷空气加热成热空气，热空气将物料中的水分带走，达到干燥的目的2、现疏水系统实际使用中存在的各种问题2.1群组疏水使用1个疏水阀存在的问题每一层的换热温度不同，共用一个疏水阀必然存在憋水现象，水锤水击、能耗的增加都是因为憋

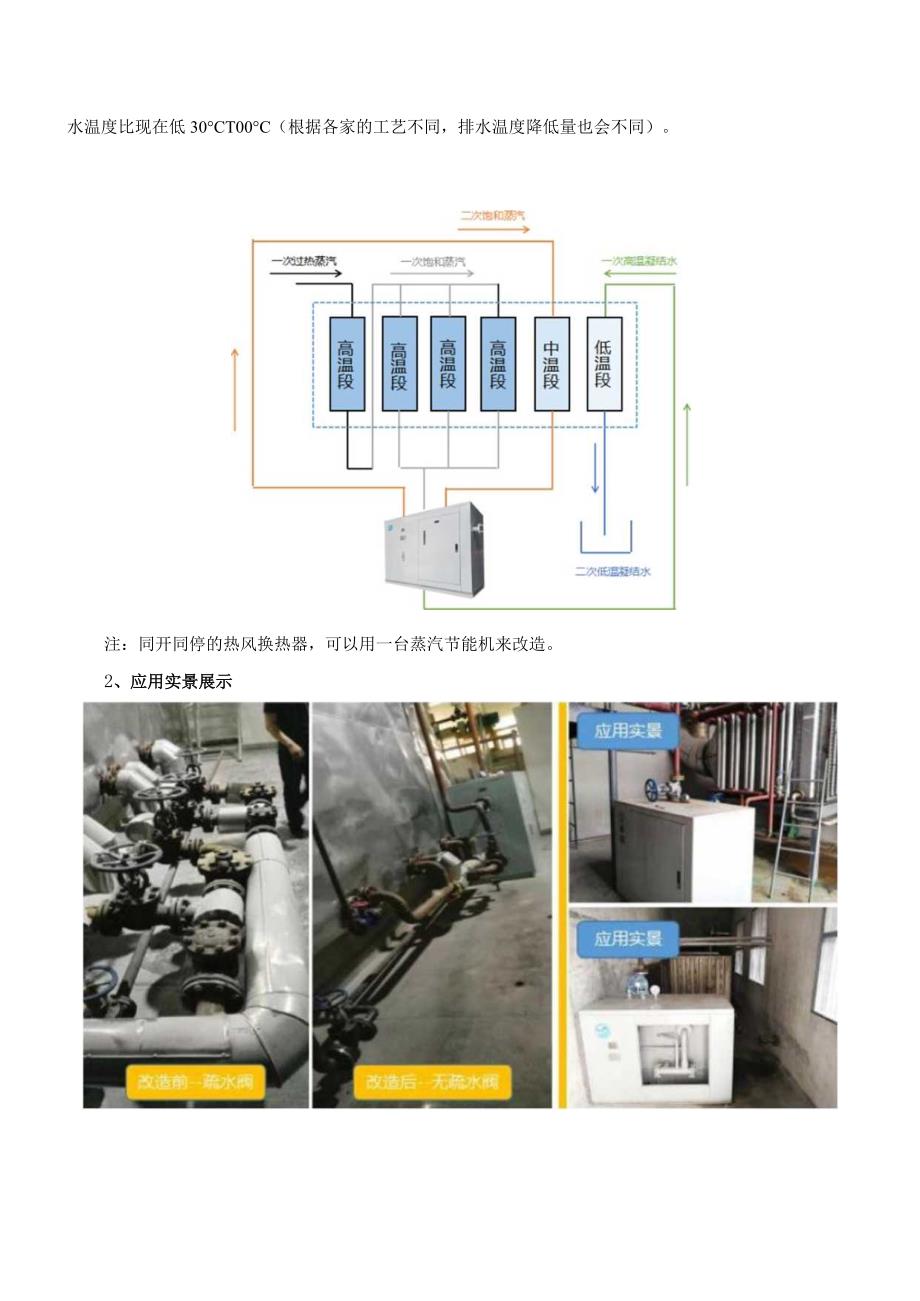

4、水造成。2.2有的每层加一个疏水阀存在的问题疏水阀属于易损件，并都有一定的漏气量，疏水阀越多，漏汽量越大，增加维护更换成本。2.3使用冷凝水回收机进行改造存在的问题（自有锅炉节能改造）疏水背压提高后，设备排水不畅，节能影响生产换热；高温供水后锅炉的排烟温度提高。2.4凝结水简单的用来预热存在的问题（外供蒸汽）热量利用不完全，并容易加重水锤水击问题。三、蒸汽节能机在热风烘干系统的应用1、改造工艺流程首先把疏水阀全部拆掉，使用蒸汽节能机对疏水系统进行节能改造，凝结水在蒸汽节能机中分离成二次蒸汽和凝结水，二次蒸汽和凝结水分别都重新输送到翅片管换热器使用。最后排水温度比现在低30CT00C（根据各家的
5、工艺不同，排水温度降低量也会不同）。注：同开同停的热风换热器，可以用一台蒸汽节能机来改造。2、应用实景展示4、典型案例企业名称行业吨位汽源河北德瑞淀粉有限公司玉米淀粉8吨电厂供汽烟台双塔食品股份有限公司豌豆淀粉、豌豆蛋白3-13吨电厂供汽濮阳七禾香实业谷肮粉4吨电厂供汽山东祥瑞药业玉米淀粉8吨电厂供汽安徽槐祥工贸集团水磨糯米淀粉3吨自有锅炉山东尚舜化工有限公司橡胶助剂310吨电厂供汽山东瑞丰高分子材料有限公司PVC助剂3、6吨电厂供汽济宁峰润生物科技有限公司峻甲基纤维素钠5吨电厂供汽四、蒸汽换热过程中的热工知识1、蒸汽的换热过程蒸汽在换热设备内释放出汽化潜热后变成等温的饱和凝结水，饱和凝结水靠
6、重力流向疏水装置，高温凝结水经过疏水装置排出后变成100热水和二次闪蒸汽二次闪蒸量二（饱和凝结水的温度一100C）0.15%注：蒸汽的全热二潜热+显热2、不同压力下的蒸汽及凝结水参数表压力（Mpa）00.10.20.30.40.50.60.70.80.9蒸汽温度（C）99.6120134143152159165170176180饱和水温度（C）99.6120134143152159165170176180饱和蒸汽热焰（kCal/kg）640643652655657659661662663664汽化潜热（kCal/kg）5395235165095034994934894854813、利用1的凝结
7、水热量可节省0.15%的蒸汽五、综合经济效益分析1、节能10V20%节能原理：改善疏水换热效果蒸汽流速加快，单位时间内蒸汽消耗降低；蒸汽余热就地转化比例高；二次蒸汽提取再利用，节省使用疏水阀泄漏的蒸汽。2、设备不憋水，提高蒸汽换热效率，烘干速度加快。3、设备不憋水，彻底消除水锤水击，延长换热器使用寿命。4、节省使用疏水阀长期维护更换成本。六、承诺（可签入合同）1、技术承诺1改造前后不影响风温1.2蒸汽能耗下降约10%1.3不使用疏水阀1.4彻底的消除水锤、水击2、商务承诺供方承诺可提供免费试用，或者设备安装使用1个月内、无条件退货。七、公司简介烟台亿通达蒸汽节能设备有限公司成立于2006年，下
8、设全资子公司全涛节能科技，致力于“蒸汽余热系统的优化&节能”，通过对蒸汽系统进行热能平衡，提供整体节能解决方案，实现“生产设备高效换热，蒸汽系统极致节能”。企业坚持自主创新，不断攻克难关，引领蒸汽节能新技术，目前已拥有3项发明专利、7项实用新型，2018年荣获“国家高新技术企业”称号。【螺杆式】蒸汽压缩机适用工况：将生产中的各种无法利用的低压蒸汽增压回用。工作原理：低压蒸汽进入压缩机后，利用电能将低压蒸汽压缩为局温身压蒸汽。设备参数：可将低压蒸汽增压到1.OMPa,最大压缩流量10th,设备最高耐温200。经济效益=压缩1吨蒸汽价格一压缩1吨蒸汽的电费【多通道】蒸汽喷射压缩装置工作原理：利用压
