《不锈钢材质测试20230720.docx》由会员分享，可在线阅读，更多相关《不锈钢材质测试20230720.docx（5页珍藏版）》请在第壹文秘上搜索。

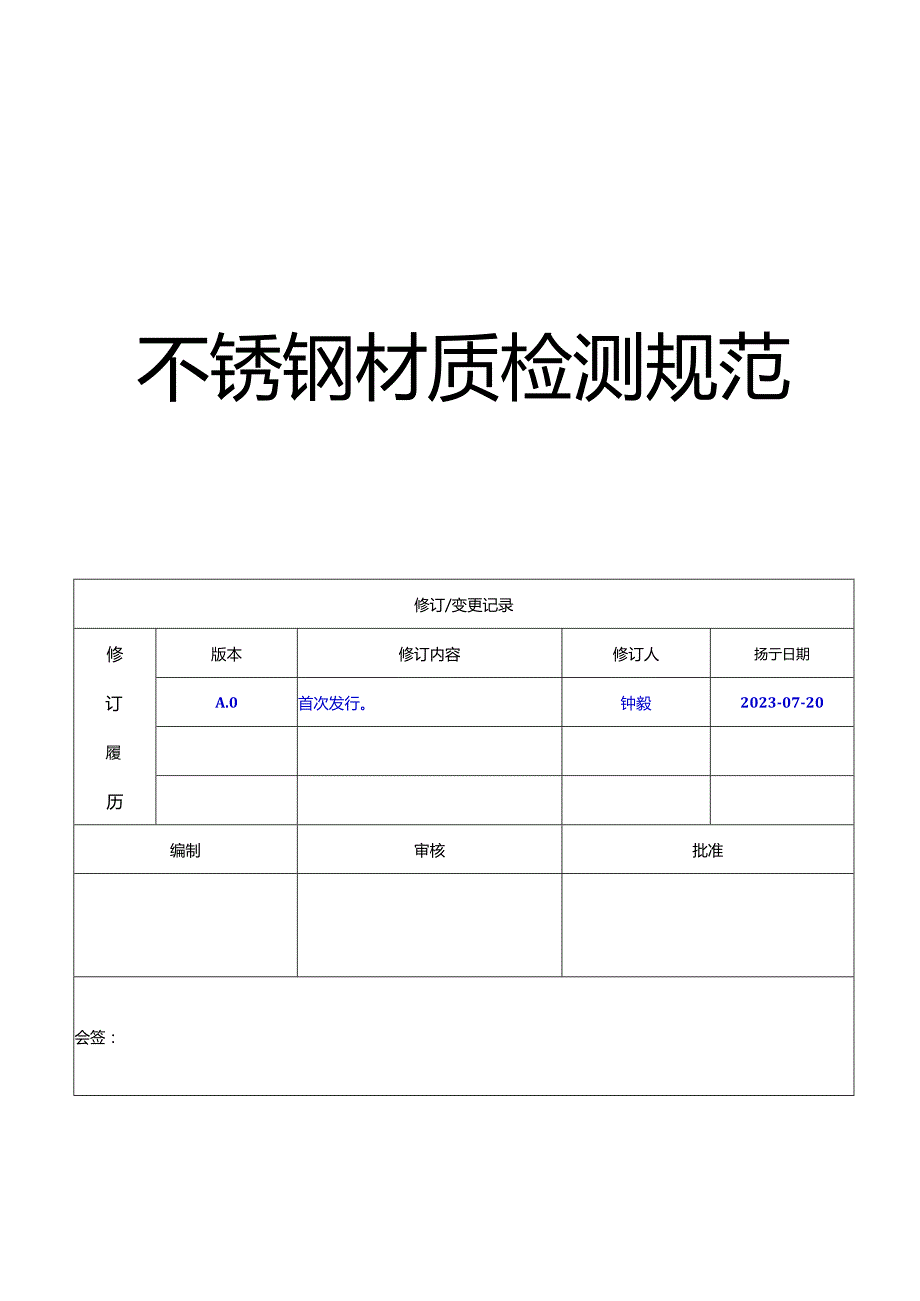

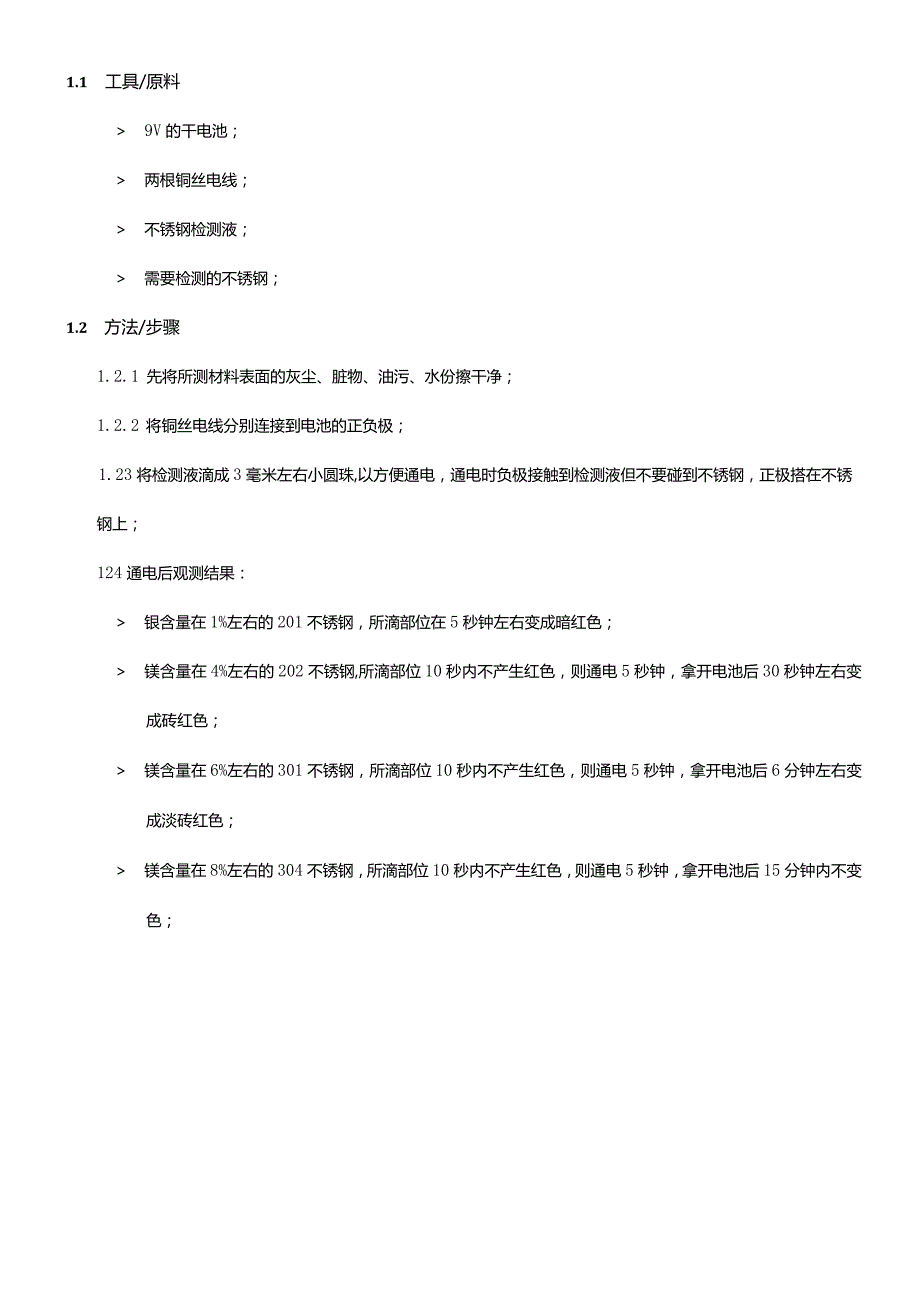

1、不锈钢材质检测规范修订/变更记录修版本修订内容修订人扬亍日期订A.0首次发行。钟毅2023-07-20履历编制审核批准会签：1.1 工具/原料 9V的干电池； 两根铜丝电线； 不锈钢检测液； 需要检测的不锈钢；1.2 方法/步骤1.2.1 先将所测材料表面的灰尘、脏物、油污、水份擦干净；1.2.2 将铜丝电线分别连接到电池的正负极；1.23将检测液滴成3毫米左右小圆珠,以方便通电，通电时负极接触到检测液但不要碰到不锈钢，正极搭在不锈钢上；124通电后观测结果： 银含量在1%左右的201不锈钢，所滴部位在5秒钟左右变成暗红色； 镁含量在4%左右的202不锈钢,所滴部位10秒内不产生红色，则通电5
2、秒钟，拿开电池后30秒钟左右变成砖红色； 镁含量在6%左右的301不锈钢，所滴部位10秒内不产生红色，则通电5秒钟，拿开电池后6分钟左右变成淡砖红色； 镁含量在8%左右的304不锈钢，所滴部位10秒内不产生红色，则通电5秒钟，拿开电池后15分钟内不变色；2.免通电检测液检测方法擦拭干净需要检测的物滴一滴鉴别液于钢材表 23分钟后,对比颜色件,保持钢材表面干净面观察颜色变化变红时间,确定不锈钢无油渍型号将鉴别液滴上一滴于钢表面后,对比标签上的色谱条假304镒含量越高,变红越快,并且红色越深型号:200201202301304/31620020215秒左右变红,镒超标50秒左右变红，镒超标1分钟左右变红，镒超标3012-3分钟左右变淡红，新国标食品级不锈钢301/3163分钟内底部颜色有变深，老国标食品级3注意事项3.1 不锈钢检测液有轻微腐蚀性，粘上皮肤时用水冲洗;3.2 测试过的钢材再测时,应换一个地方或将原测试点擦干净,已经通电过的电池负极导线也要擦干净后再用，避免干扰；33以上测试结果为近似值，当同样牌号的不锈钢材料因为组织、表面状态等影响防锈性能因素有变化时现象可能稍有不同;3.4 当环境温度较高时，也会提高试剂的腐蚀能力,加快反应速度，导致现象稍有不同；
