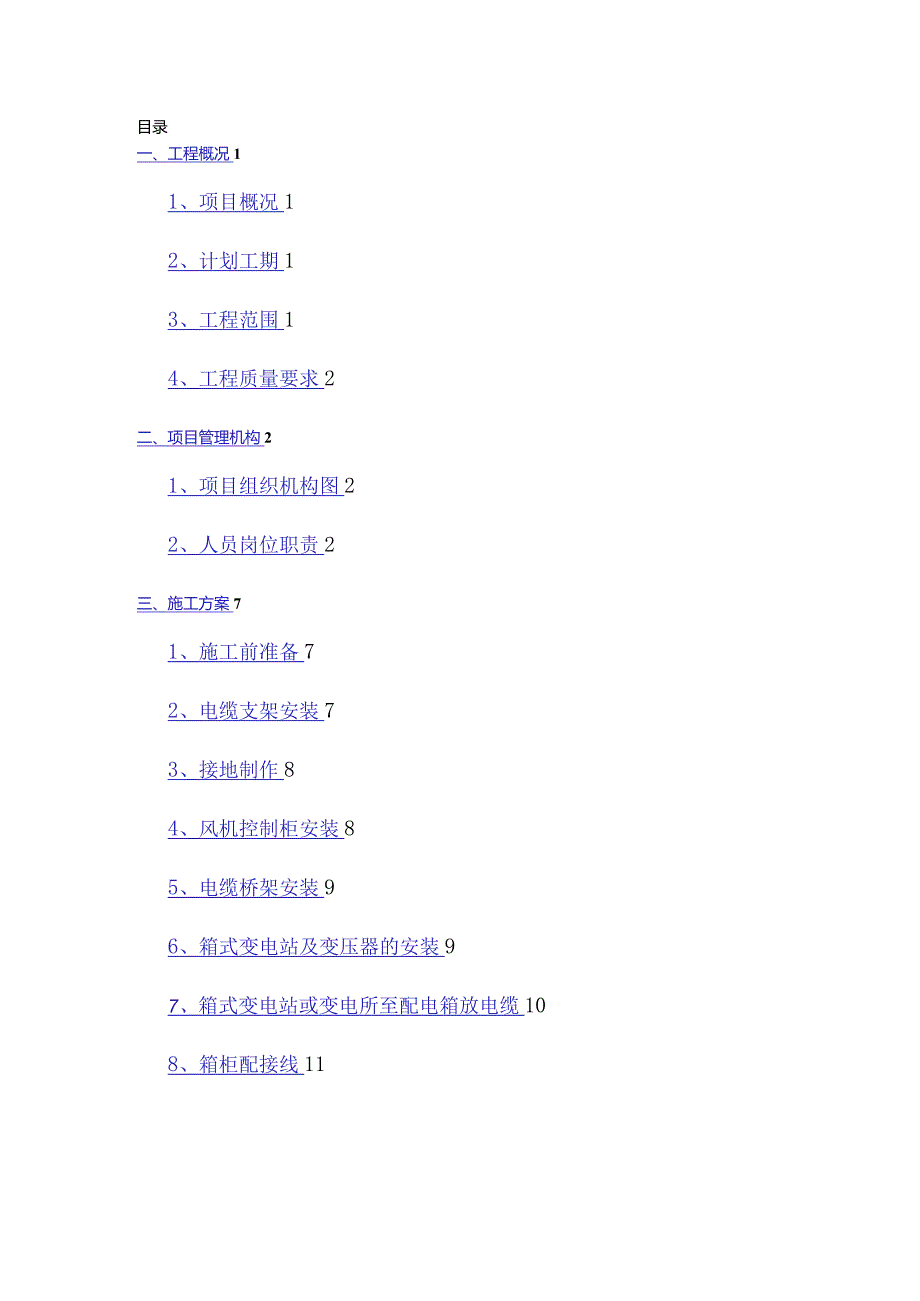

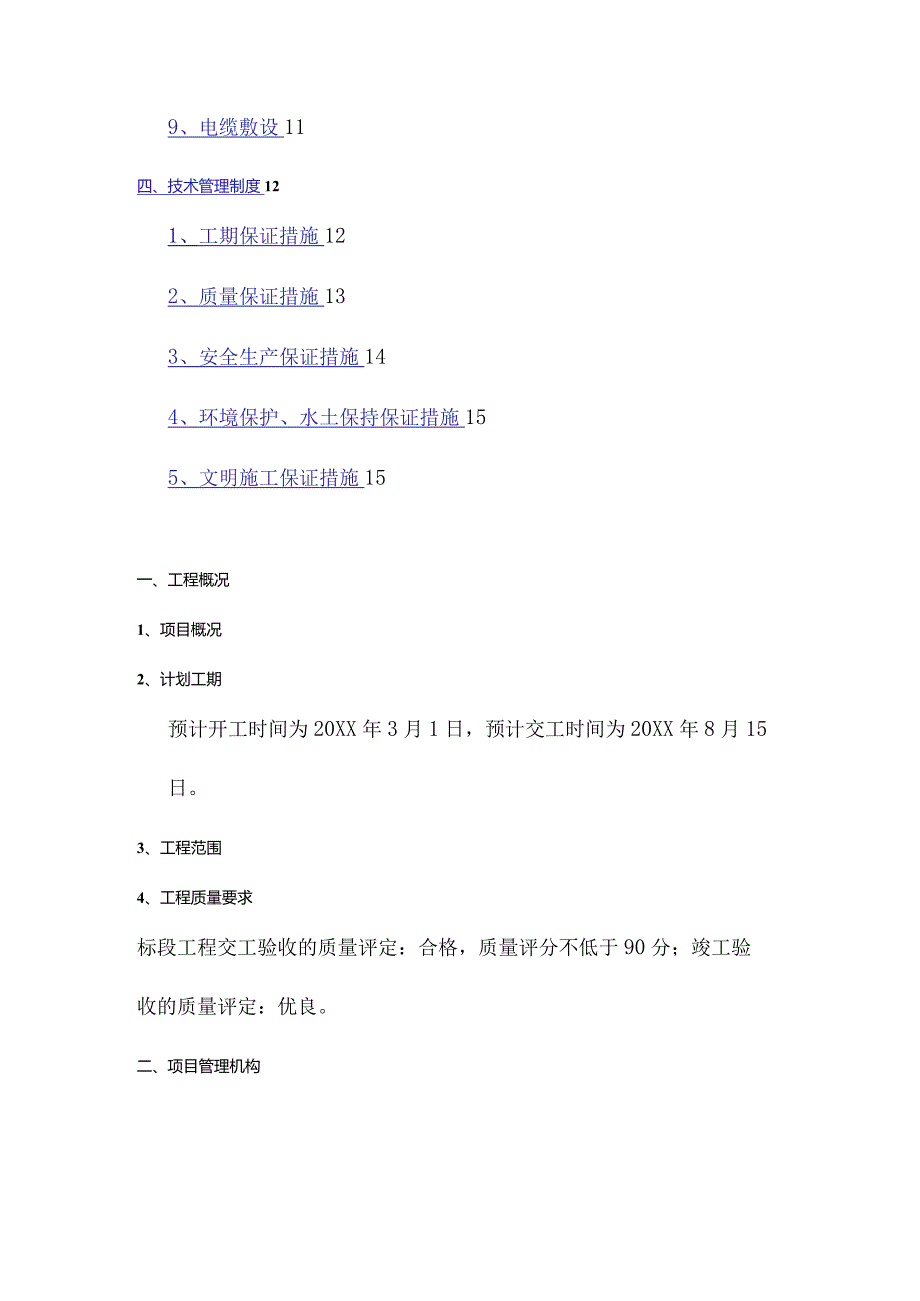

1、目录一、工程概况11、项目概况12、计划工期13、工程范围14、工程质量要求2二、项目管理机构21、项目组织机构图22、人员岗位职责2三、施工方案71、施工前准备72、电缆支架安装73、接地制作84、风机控制柜安装85、电缆桥架安装96、箱式变电站及变压器的安装97、箱式变电站或变电所至配电箱放电缆108、箱柜配接线119、电缆敷设11四、技术管理制度121、工期保证措施122、质量保证措施133、安全生产保证措施144、环境保护、水土保持保证措施155、文明施工保证措施15一、工程概况1、项目概况2、计划工期预计开工时间为20XX年3月1日，预计交工时间为20XX年8月15日。3、工程范围4
2、、工程质量要求标段工程交工验收的质量评定：合格，质量评分不低于90分；竣工验收的质量评定：优良。二、项目管理机构1、项目组织机构图2、人员岗位职责1）项目经理：代表公司履行与业主规定的合约内的责任，全面负责整个项目的执行情况;调配项目经理部人员，处理与业主、监理总承包方的事宜；领导制定施工计划，审定各种施工方案和质量标准，并负责督促实施,是整个工程的领导责任人；领导控制工程质量；领导项目部的现场管理和精神文明建设；领导项目完工后的项目结算和决算工作。2）总工程师:主要负责项目的生产工作；协助项目经理调配项目部人员；协助项目经理处理与业主、监理总承包方的事宜；协助项目经理控制工程质量；协助项目经
3、理制定施工计划，审定各种施工方案和质量标准；协助项目经理管理现场管理和精神文明建设。3）技术负责人负责工程的全面技术工作，审查施工图纸，参加图纸会审和设计交底,提出设计中不符合规范的地方，并协助设计方予以解决。按设计图纸、规范和质量计划编制工程施工组织设计和技术交底；审查专业工程师上报的各类技术文件。负责协调解决施工过程中与监理和其他专业间的技术问题，并定期向甲方、监理方汇报施工情况；定期向公司总工和技术部汇报工程技术情况。负责技术资料收集、整理和保存工作。领导技术革新和质量事故分析工作；检查施工情况，杜绝违反规范和设计要求的现象出现。4）安全管理员积极贯彻和宣传上级各项安全法规、规章和制度，
4、并监督检查执行情况；制定安全工作计划和目标，并负责实施；协助各级领导组织安全活动和检查，消灭隐患，落实防护标准；对施工人员进行安全教育，参加特殊工种的培训考核；开展隐情预防活动，预防事故发生的可能性；参加施工组织设计，施工方案的会审，中小型机械设备及临时设施的验收；深入施工现场，检查发现不安全因素，提出整改意见，制止违章，有权停止作业；参加伤亡事故的调查，进行伤亡事故统计分析，按照规定及时上报，对已发生的事故和未遂事故的责任者提出处理意见。5）质检工程师在技术总负责人的领导下，负责本工程的质量计划的编写、修订、换版和管理工作。负责按设计图纸、施工规范、工艺标准及质量设计组织施工，重点把好施工过
5、程质量关，及时制止各类违反施工质量的作业，保证分项工程达到合格以上标准，对不符合规范标准的情况，有权采取措施处罚或停工；监督办好预检、隐检手续和各项试验、检查记录，并做到及时准确；严格督促执行“样板制”和“挂牌制”；参加公司质量管理部门对工程项目的质量检查，并监督执行、检查质量问题的整改，及时上报分项工程的质量评定记录；分析和总结当天、周、月的质量情况，及时向技术部和总工程师汇报。6）计量合同工程师熟悉设计图纸，合同文件，技术规范，认真研究合同文件，熟练运用合同文件所赋予的承包人的权利，保护项目的合法利益；经常深入施工现场，了解施工进度，及时对已被认可的工作进行收方,并及时收集，汇总各种计量签
6、证资料；协助项目经理处理好业主、监理的关系，加快资金回笼；及时收集整理与计量有关的各种资料，并及时编制上报计量支付证书,确保所完成的认可工作得到合理计量；工程完工后，及时进行工程决算，并协助项目总工组织竣工资料的整理编制工作。7）材料工程师负责根据施工工艺编制物资进场计划，按计划组织材料进场；负责组织工程项目所需物资施工现场的物资检验和验证以及搬运和储存工作；负责与供应商协商解决其提供产品的丢失、损坏的处理方法；负责施工现场发现的不合格物资的记录，并对不合格物资的标识、隔离和保管进行监督；负责定量发料和材料成本核算，并建立材料分析档案（价格、货源）及时反馈决策层。8）专业工程师熟悉本专业的施工
7、图和施工技术规范、施工工艺流程。当遇到与土建矛盾或不一致时，应上报总工程师，并与设计单位协调解决;会同监理人员和材料工程师、质量工程师、检测试验工程师核查进场材料是否符合设计、合同要求及相关技术标准；根据工程进度及时进行各部位的隐蔽验收，做好相关隐蔽验收资料;做好本专业的施工管理日记，详细记录形象进度、施工质量以及整改结果等情况；参与解决施工中遇到的技术难题，对工程施工中出现的问题，配合有关专业协调解决。9）资料管理员负责工程项目的资料档案管理、计划、统计管理及内业管理工作。负责工程项目资料、图纸等档案的收集、管理负责工程项目的所有图纸的接收、清点、登记、发放、归档、管理工作：在收到工程图纸并
8、进行登记以后，按规定向有关单位和人员签发，由收件方签字确认。负责收存全部工程项目图纸。竣工图采用散装方式折叠，按资料目录的顺序，对工程图纸进行分类管理。收集整理施工过程中所有技术变更、洽商记录、会议纪要等资料并归档：负责对每日收到的管理文件、技术文件进行分类、登录、归档。负责项目文件资料的登记、受控、分办、催办、签收、用印、传递、立卷、归档和销毁等工作。负责做好各类资料积累、整理、处理、保管和归档立卷等工作，注意保密的原则。来往文件资料收发应及时登记台帐，视文件资料的内容和性质准确及时递交项目经理批阅，并及时送有关部门办理。确保设计变更、洽商的完整性，要求各方严格执行接收手续，所接收到的设计变
9、更、洽商，须经各方签字确认，并加盖公章。设计变更（包括图纸会审纪要）原件存档。所收存的技术资料须为原件，无法取得原件的，详细注明，并加盖公章。作好信息收集、汇编工作，确保管理目标的全面实现。10）财务人员贯彻执行国家的法律、法规和财务制度。遵守总公司的财务管理制度。坚持项目经理“一枝笔”的报帐审批制。审核各种原始凭证，进行成本核算，对违反财务规定的收支及时制止和纠正。建立健全各种帐簿，依据审核无误的会计凭证登记会计帐簿，保证会计信息的及时性和准确性。会计凭证登记完毕后，应当分类和编号保管，不得散乱丢失。整理装订，并妥善保管会计凭证。不得外借原始凭证，其他单位如有特殊原因，需使用原始凭证时，会计
10、主管同意后方可复制、使用。定期核对帐簿，做到帐帐相符、帐证相符、帐实相符。及时为项目主管提供合法、准确、完整的会计信息。及时编制会计报表和各项财务统计资料。三、施工方案1、施工前准备土建主体已完成，预埋预留完成。设备、材料到货，开箱检查合格。开箱清点，做好记录，型号规格符合设计要求，备品附件齐全,外观无机械损伤及变形，端子套管无松动。技术文件齐全：安装使用说明书、合格证、接线图、检验证书、生产许可证、铭牌。检查合格后置于室内妥善保管，不合格者通过供货渠道妥善处理。2、电缆支架安装支架安装前，进行外观质量检查：型式与设计相符，部件齐全,无机械损伤及变形，防护层无剥落，在可以施工的隧道中如果有电源
11、的话就近取电源工作，如果没有电源用发电机发电，无论是何种供电方式，在接电源的过程中要一人接线，一人监护确保安全，接好电源后在工作场地内要有足够的照明，以保证能在电缆沟内顺利的工作。在电缆沟内用冲击钻打孔时，要与沟内墙面垂直打孔，孔深与胀丝长度一致，把支架放在电缆沟内比好位置，然后化孔，开始打孔，打好孔后用膨胀螺栓将电缆支架安装在隧道电缆壁上，安装一定数量以后，进行支架水平度的检查，并采用加垫和调整螺栓角度的办法，使支架保持水平。由于隧道内电缆沟较窄，在打孔过程中须蹲在电缆沟内作业，所以打孔时要注意安全，还有电缆沟盖板全部都盖着，必须先把盖板打开才能工作，由于盖板比较厚，须制造使用掀盖板的专业工
12、具或是双人抬盖板，在人员充足或工期紧的情况下分成多个小组同时安全作业。3、接地制作垂直接地装置设置于隧道两端洞口处，垂直接地体垂直打入地下。水平接地体沿沟水平敷设与垂直接地极采用电焊连接，焊接牢固。对高电阻率土壤地区，视具体情况可采用换土法及长效降阻剂法。箱式变电站和站用变的接地也是垂直接地体垂直打入地下。然后与每个隧道的支架焊接牢固。电缆沟支架接地。接地线采用镀锌扁钢，安装于支架上端，镀锌扁钢与每个电缆沟支架焊接牢固可靠。变电洞室内安装的所有设备正常时不带电的金属部分均给予接地。4、风机控制柜安装安装前应进行控制柜的现场测试，检查外观是否完好，内部接线是否符合设计功能的实现，开关电器的规格型
13、号是否与施工图纸设计的完全一致。控制方式是否正确，回路个数是否准确无误，密封情况是否达到要求的防护等级。箱柜体制造板材是否符合国家标准要求和设计要求。控制柜安装前进行检查，规格型号与设计相符，内部开关完好,配线美观整齐，箱体外观检查完好，箱体安装后可靠接地，采用螺栓连接，配管采用弯管器加工，明敷处采用抱箍及膨胀螺丝固定，暗敷处必要时凿添混凝土固定。5、电缆桥架安装桥架安装前，进行外观质量检查：型式与设计相符，部件齐全,有厂家合格证，无机械损伤及变形，防护层无剥落。桥架托臂安装：工作人员在工作台车上，利用冲击电钻按测量位置进行钻孔，用绳索和工具袋将电缆桥架托臂吊上台车，用膨胀螺栓将电缆托臂安装在
14、隧道壁上，安装一定数量以后，进行托臂水平度的检查，并采用加垫和调整螺栓角度的办法，使托臂保持水平。桥架托盘安装：调整托臂水平以后，施工人员在地面上将托盘进行部分组装，然后工作台车上人员将托盘吊上台车后，用螺栓将托盘和托臂连接，托盘之间用连接片连接固定，顺托臂逐节铺设并调整好水平，使桥架沿隧道壁水平一致、美观大方。6、箱式变电站及变压器的安装箱变的基础已经按技术要求做好，箱变的预埋也合乎要求，箱变基础内已留有积水坑，在箱式变电站运输到现场后，先把吊车支到基础左右有利吊物的位置，有专人指挥，用吊车将箱式变电站吊下，吊至指定的箱式变电站基础上，四个方向一个方向一个人，确保箱式变电站的底座与基础的预埋
15、相吻合，四个方向错位误差是5毫米，调整就位后，用电焊机把箱式变电站底座与基础预埋焊接住,防止抖动错位，焊好后进入箱式变电站基础内用镀锌扁钢焊接箱式变电站底座沿壁焊接至箱式变电站基础内的两个接地点。箱式变电站就位后，变压器的安装是采用吊车辅助人力的方法进行，先在变压器室外搭设枕木平台，用吊车将变压器按正确的安装位置（高压侧对高压侧，低压侧对低压侧）的方向放置与平台上，在变压器底侧抹上黄油（减少阻力）在变压器的另一侧固定倒链把变压器拉到变压器室的中间位置，再用撬棍调正，使变压器低压距墙距离大于0.2米，高压距墙的距离大于0.3米，矫正就位后用电焊机把变压器底槽钢与箱变底槽钢焊接在一起，保证变压器接地正常。制作母线时，应考虑零序互感器的放置位置保证零线穿过接地正常。变压器投入运行前必须进行如下测试和检查：直流电阻测试：采用电桥法，电源回路中串联电位器（100欧姆内可调），测量时直流电阻测试：采用电桥法，电源回路中串联电位器（100欧姆内可调），测量时应在各分接头所有位置测量。检查所有分接头的变压比，采用低压三相调压器进行，测量时注意绕组的接法，测量结果与铭牌数据最大允许误差为5%。检查变压器绕线组别，采用相位表进行，测量结果与出厂相符。测量线圈连同
