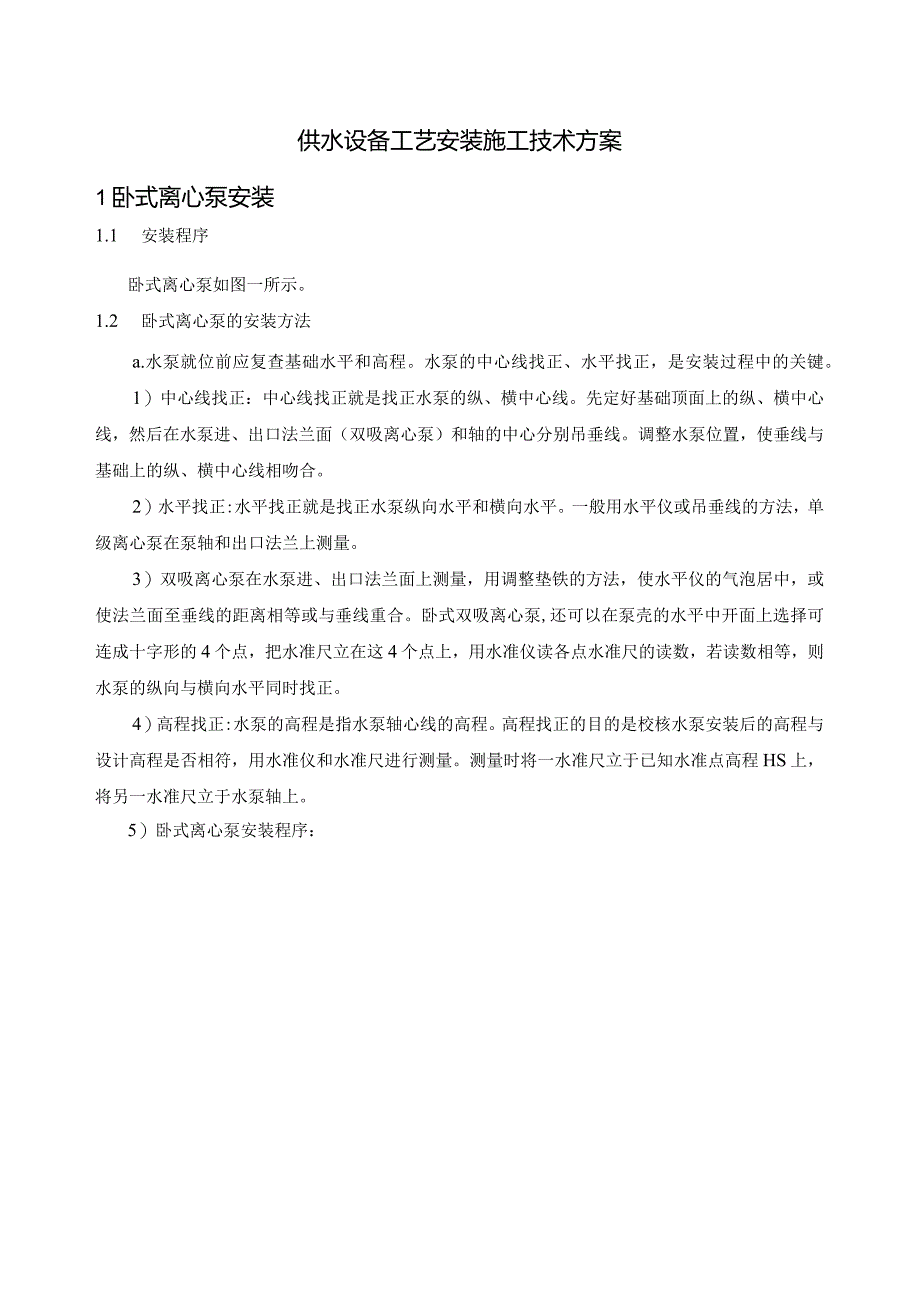

1、供水设备工艺安装施工技术方案1卧式离心泵安装1.1 安装程序卧式离心泵如图一所示。1.2 卧式离心泵的安装方法a.水泵就位前应复查基础水平和高程。水泵的中心线找正、水平找正，是安装过程中的关键。1）中心线找正：中心线找正就是找正水泵的纵、横中心线。先定好基础顶面上的纵、横中心线，然后在水泵进、出口法兰面（双吸离心泵）和轴的中心分别吊垂线。调整水泵位置，使垂线与基础上的纵、横中心线相吻合。2）水平找正:水平找正就是找正水泵纵向水平和横向水平。一般用水平仪或吊垂线的方法，单级离心泵在泵轴和出口法兰上测量。3）双吸离心泵在水泵进、出口法兰面上测量，用调整垫铁的方法，使水平仪的气泡居中，或使法兰面至垂

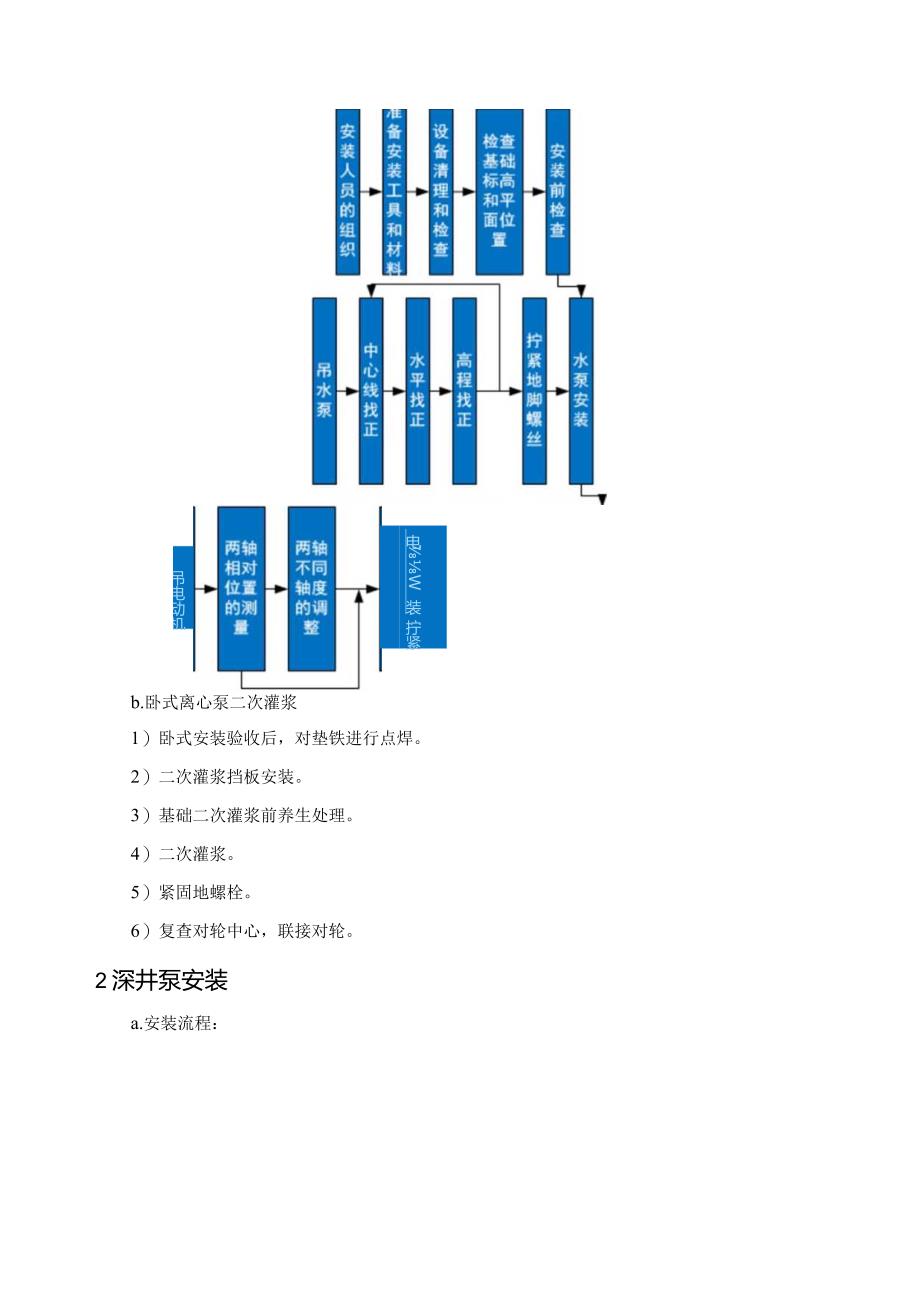

2、线的距离相等或与垂线重合。卧式双吸离心泵,还可以在泵壳的水平中开面上选择可连成十字形的4个点，把水准尺立在这4个点上，用水准仪读各点水准尺的读数，若读数相等，则水泵的纵向与横向水平同时找正。4）高程找正:水泵的高程是指水泵轴心线的高程。高程找正的目的是校核水泵安装后的高程与设计高程是否相符，用水准仪和水准尺进行测量。测量时将一水准尺立于已知水准点高程HS上，将另一水准尺立于水泵轴上。5）卧式离心泵安装程序：电W装 拧紧地脚螺丝吊电动机b.卧式离心泵二次灌浆1）卧式安装验收后，对垫铁进行点焊。2）二次灌浆挡板安装。3）基础二次灌浆前养生处理。4）二次灌浆。5）紧固地螺栓。6）复查对轮中心，联接对

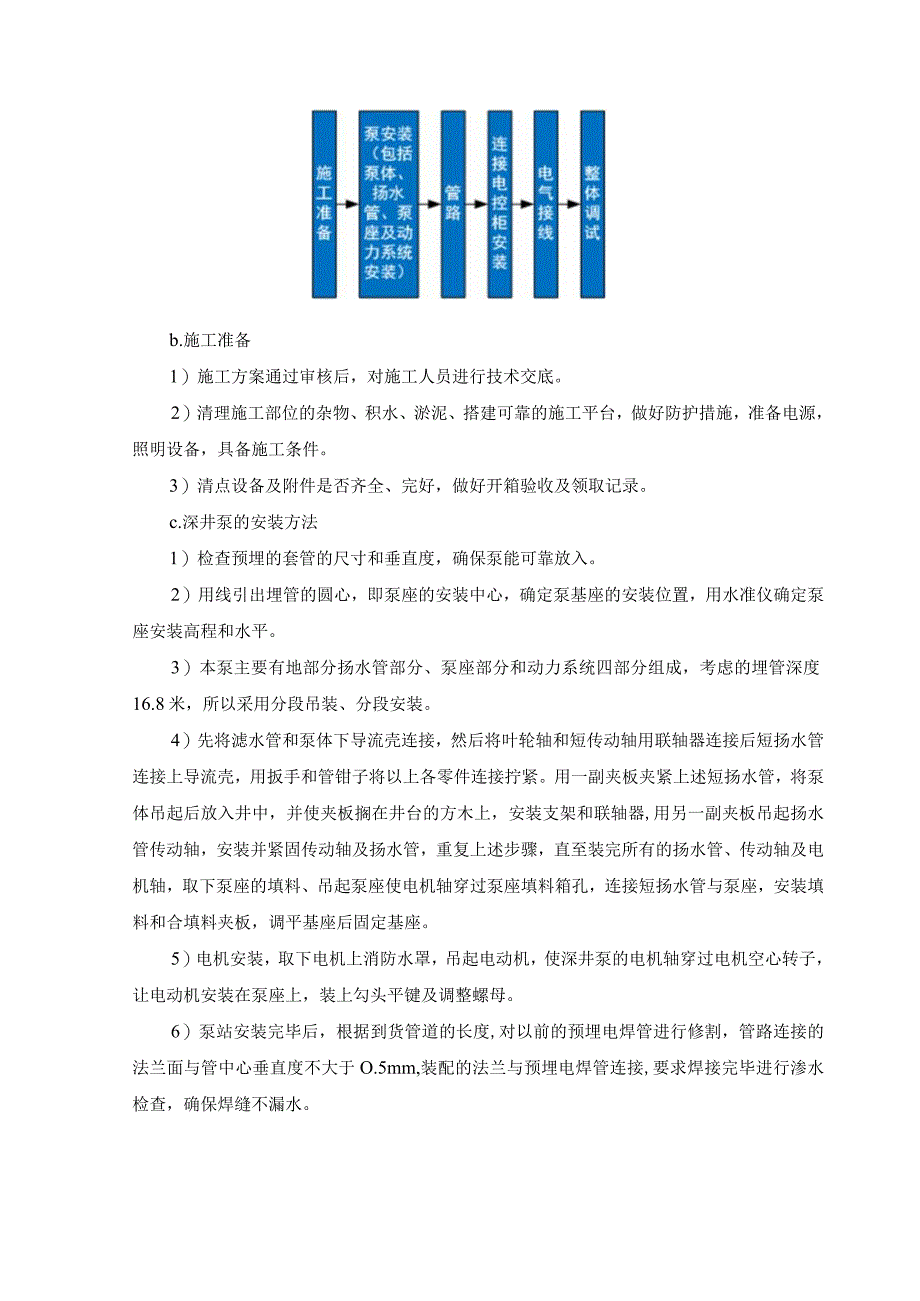

3、轮。2深井泵安装a.安装流程：b.施工准备1）施工方案通过审核后，对施工人员进行技术交底。2）清理施工部位的杂物、积水、淤泥、搭建可靠的施工平台，做好防护措施，准备电源，照明设备，具备施工条件。3）清点设备及附件是否齐全、完好，做好开箱验收及领取记录。c.深井泵的安装方法1）检查预埋的套管的尺寸和垂直度，确保泵能可靠放入。2）用线引出埋管的圆心，即泵座的安装中心，确定泵基座的安装位置，用水准仪确定泵座安装高程和水平。3）本泵主要有地部分扬水管部分、泵座部分和动力系统四部分组成，考虑的埋管深度16.8米，所以采用分段吊装、分段安装。4）先将滤水管和泵体下导流壳连接，然后将叶轮轴和短传动轴用联轴器
4、连接后短扬水管连接上导流壳，用扳手和管钳子将以上各零件连接拧紧。用一副夹板夹紧上述短扬水管，将泵体吊起后放入井中，并使夹板搁在井台的方木上，安装支架和联轴器,用另一副夹板吊起扬水管传动轴，安装并紧固传动轴及扬水管，重复上述步骤，直至装完所有的扬水管、传动轴及电机轴，取下泵座的填料、吊起泵座使电机轴穿过泵座填料箱孔，连接短扬水管与泵座，安装填料和合填料夹板，调平基座后固定基座。5）电机安装，取下电机上消防水罩，吊起电动机，使深井泵的电机轴穿过电机空心转子，让电动机安装在泵座上，装上勾头平键及调整螺母。6）泵站安装完毕后，根据到货管道的长度,对以前的预埋电焊管进行修割，管路连接的法兰面与管中心垂直
5、度不大于O.5mm,装配的法兰与预埋电焊管连接,要求焊接完毕进行渗水检查，确保焊缝不漏水。d.深水泵安装质量验收及评价规程:本部分内容适用于取水泵房深水泵安装，包括：深水泵检查、安装、试运。深水泵检查验收见表表深水泵检查检验项目性质单位质量标准检验方法及测量器具泵壳、扬水管支架联管器传动轴端面平整，无毛刺、损伤，与轴线垂直，螺纹完好观察叶轮与锥形套配合面表面无锈污、毛刺和机械损伤观察橡胶轴承无损伤，不许接触油脂观察传动轴径向晃度主控mm100mmmmWL5%o长度,且W20立管垂直度偏差mmW2%。长度，且W15目测、吊线坠,用钢尺检测成排管段排列整齐、间距均匀目测、用钢尺检测管道坡向、坡度符
