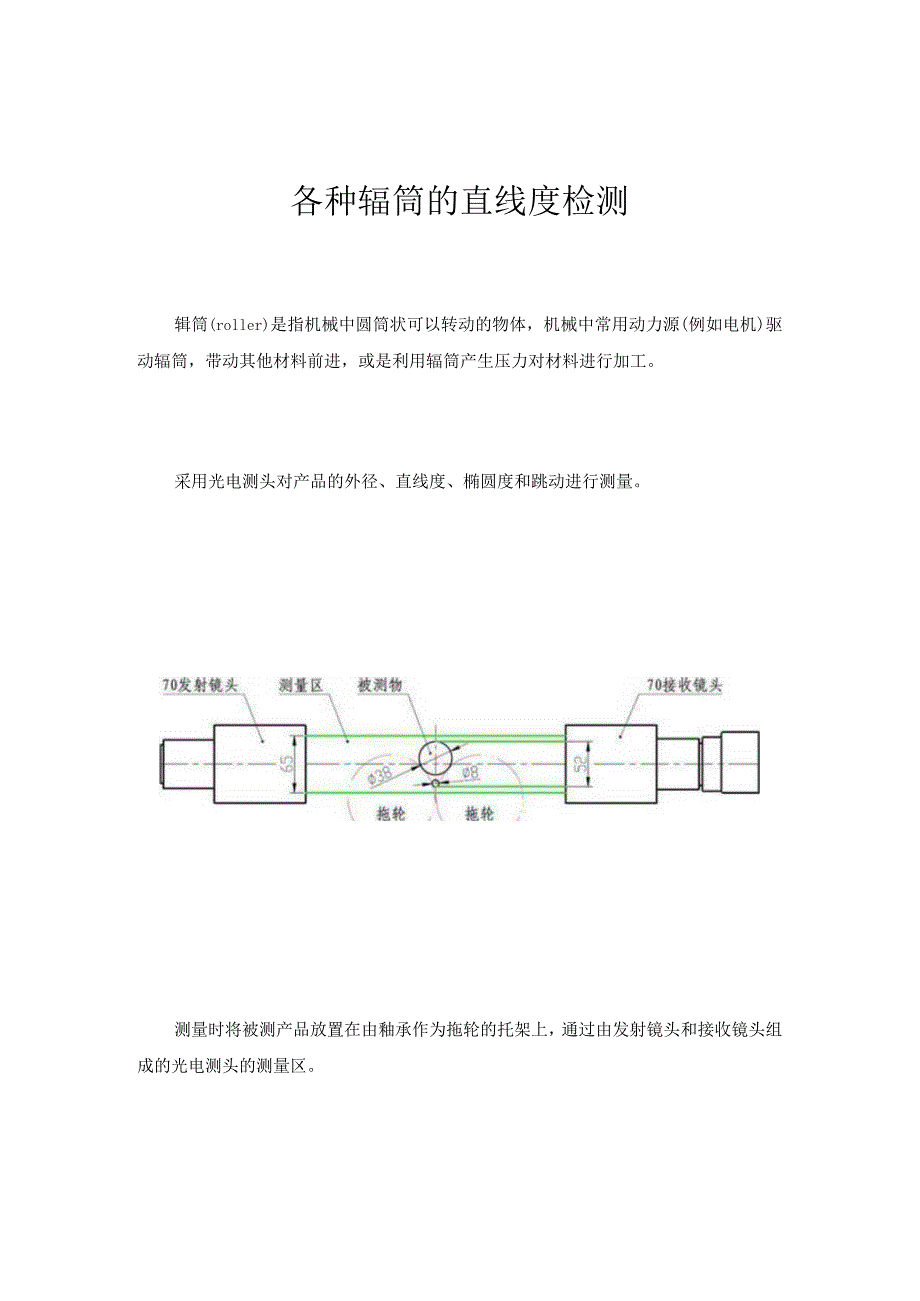

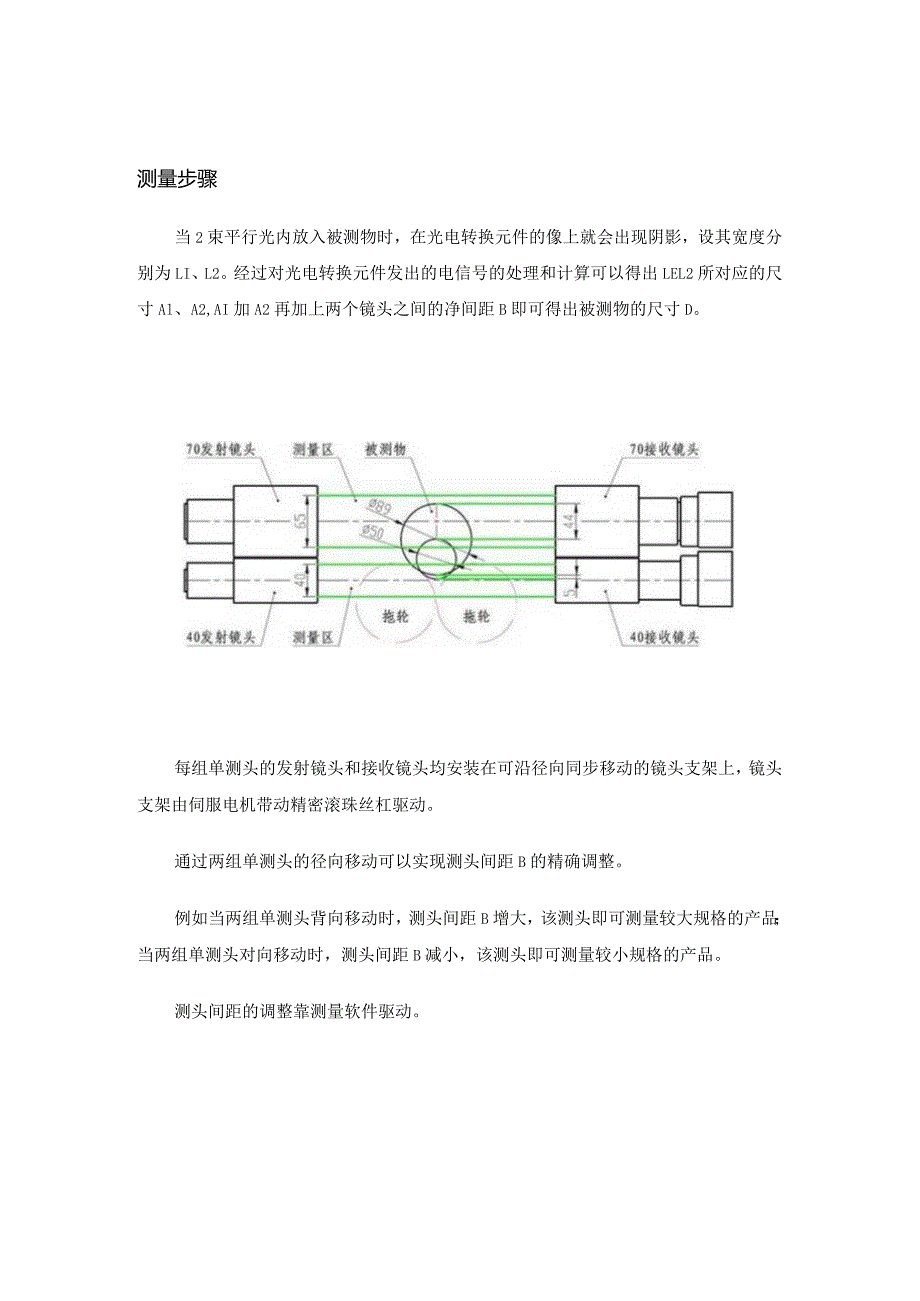

1、各种辐筒的直线度检测辑筒(roller)是指机械中圆筒状可以转动的物体，机械中常用动力源(例如电机)驱动辐筒，带动其他材料前进，或是利用辐筒产生压力对材料进行加工。采用光电测头对产品的外径、直线度、椭圆度和跳动进行测量。测量时将被测产品放置在由釉承作为拖轮的托架上，通过由发射镜头和接收镜头组成的光电测头的测量区。测量步骤当2束平行光内放入被测物时，在光电转换元件的像上就会出现阴影，设其宽度分别为LI、L2。经过对光电转换元件发出的电信号的处理和计算可以得出LEL2所对应的尺寸Al、A2,AI加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。每组单测头的发射镜头和接收镜头均安装在可沿径向

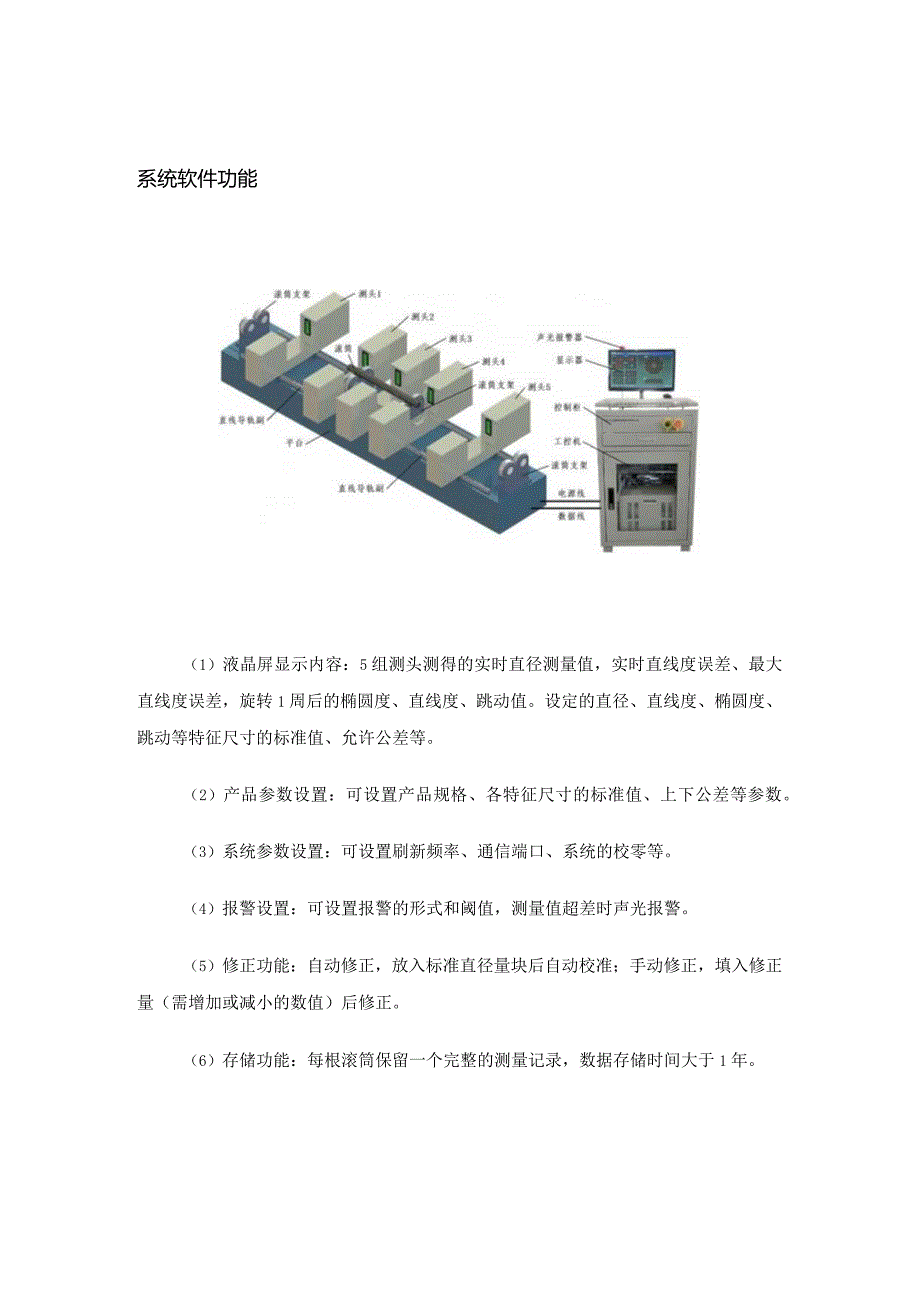

2、同步移动的镜头支架上，镜头支架由伺服电机带动精密滚珠丝杠驱动。通过两组单测头的径向移动可以实现测头间距B的精确调整。例如当两组单测头背向移动时，测头间距B增大，该测头即可测量较大规格的产品；当两组单测头对向移动时，测头间距B减小，该测头即可测量较小规格的产品。测头间距的调整靠测量软件驱动。系统软件功能（1）液晶屏显示内容：5组测头测得的实时直径测量值，实时直线度误差、最大直线度误差，旋转1周后的椭圆度、直线度、跳动值。设定的直径、直线度、椭圆度、跳动等特征尺寸的标准值、允许公差等。（2）产品参数设置：可设置产品规格、各特征尺寸的标准值、上下公差等参数。（3）系统参数设置：可设置刷新频率、通信端
3、口、系统的校零等。（4）报警设置：可设置报警的形式和阈值，测量值超差时声光报警。（5）修正功能：自动修正，放入标准直径量块后自动校准；手动修正，填入修正量（需增加或减小的数值）后修正。（6）存储功能：每根滚筒保留一个完整的测量记录，数据存储时间大于1年。（7）历史记录查询功能：记录可用测量软件打开查询，也可转换成EXCel格式查看完整数据表单。（8）报警功能：当任一特征尺寸的测量值超过设定的公差范围是系统自动声光报警。M*9MtBMlMMMM结语辐筒测量仪可以对外径、直线度、椭圆度、跳动等进行高质量的在线检测,是一款高性能、实用性强的测量设备，它以多功能的检测手段受到辐筒生产的喜爱。本文由保定市蓝鹏测控科技有限公司编写
