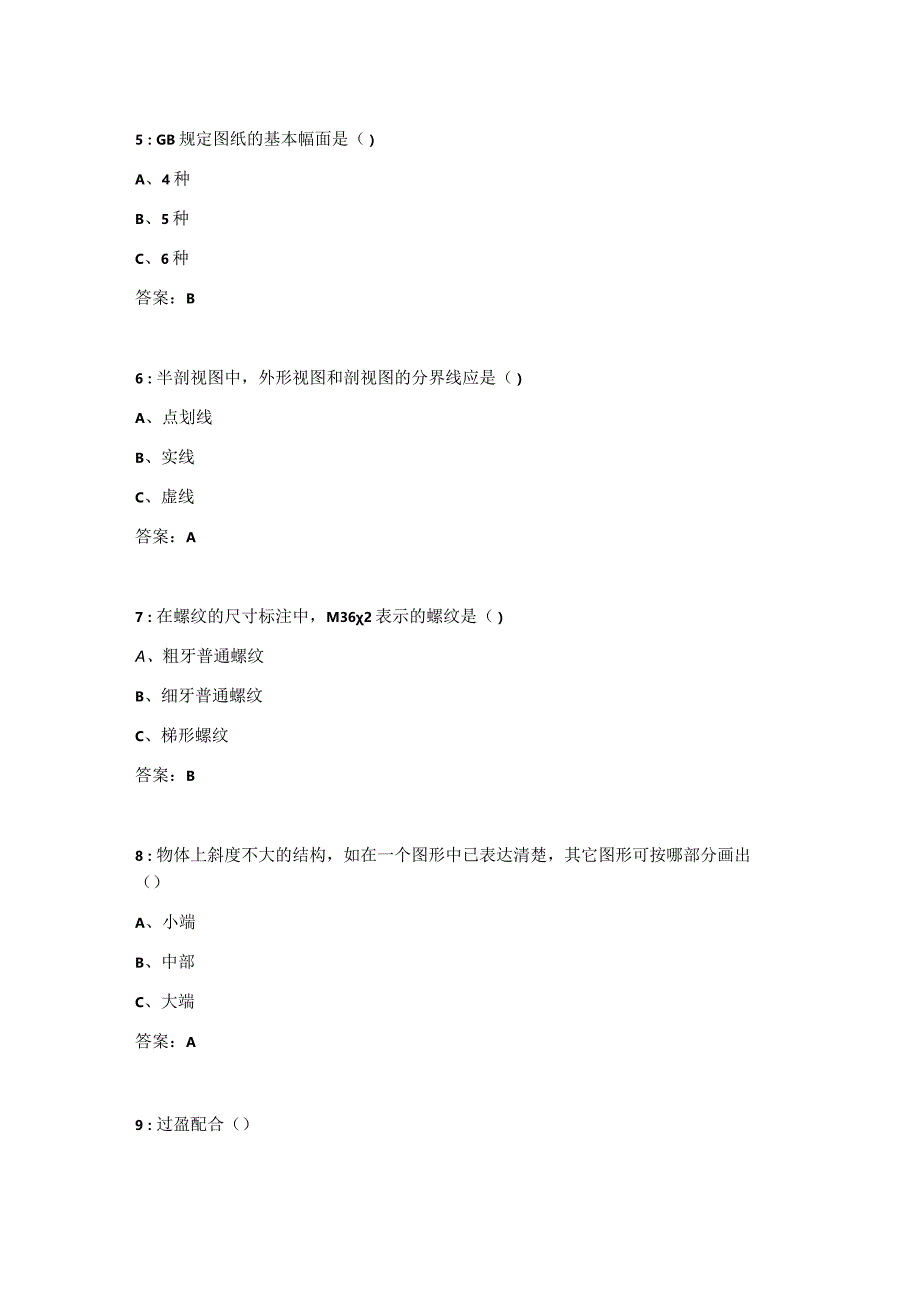

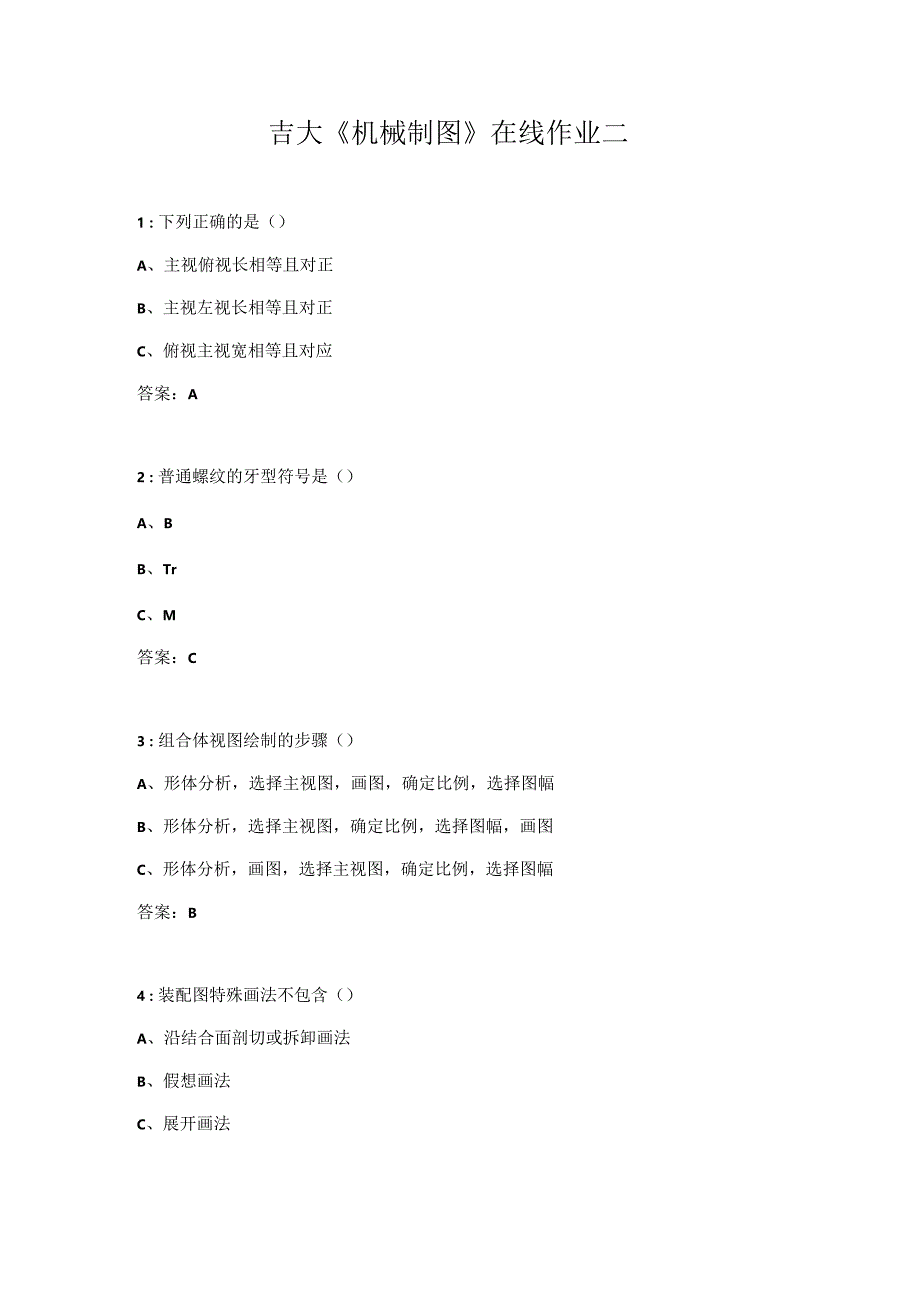

1、吉大机械制图在线作业二1：下列正确的是（）A、主视俯视长相等且对正B、主视左视长相等且对正C、俯视主视宽相等且对应答案：A2：普通螺纹的牙型符号是（）A、BB、TrC、M答案：C3：组合体视图绘制的步骤（）A、形体分析，选择主视图，画图，确定比例，选择图幅B、形体分析，选择主视图，确定比例，选择图幅，画图C、形体分析，画图，选择主视图，确定比例，选择图幅答案：B4：装配图特殊画法不包含（）A、沿结合面剖切或拆卸画法B、假想画法C、展开画法D、整体夸大画法5：GB规定图纸的基本幅面是（）A、4种B、5种C、6种答案：B6：半剖视图中，外形视图和剖视图的分界线应是（）A、点划线B、实线C、虚线答案
2、：A7：在螺纹的尺寸标注中，M362表示的螺纹是（）A、粗牙普通螺纹B、细牙普通螺纹C、梯形螺纹答案：B8：物体上斜度不大的结构，如在一个图形中已表达清楚，其它图形可按哪部分画出（）A、小端B、中部C、大端答案：A9：过盈配合（）A、孔公差带在轴公差带的上方B、孔公差带在轴公差带的下方C、孔公差带与轴公差带有交叠答案：B10：第一角和第三角画法的主要区别不包含（）A、各视图的配置位置不同B、里后外前C、里前外后答案：B11：徒手绘图的基本要求是（）A、轻B、好C、快D、细E、准答案：C,B,E12：在国标GB/T146891993技术制图图纸幅面和格式中规定可以使用的工程图样图纸幅面有（）A、
3、A4B、A5C、B4D、B5E、AO13：相贯线的性质（）A、为一平面交线B、一般为封闭的空间线C、为两立体表面的共有线D、是两立体表面的分界线E、都是不规则曲线答案：BzQD14：装配图主要标注（）A、定位尺寸B、性能尺寸C、装配尺寸D、安装尺寸E、外形尺寸答案：BeD,E15：标注正方形尺寸时，尺寸数字前可加注（）A、正方形符号B、不加注C、边长乘以答案：A,C16：局部放大图可以画成视图、剖视、断面图（）A、错误B、正确17：直齿圆柱齿轮的压力角我国标准规定是20度（）A、错误B、正确答案：B18：弹簧主要用于减震、夹紧、承受冲击、储存能量、复位和测力等（）A、错误B、正确答案：B19：当物体内部结构比较复杂时用剖视图表达（）A、错误B、正确答案：B20：肋，键槽，凹坑常用断面图来表达（）A、错误B、正确答案：B21：已知点A（12,5,8）,与点A对称于V面的点B的坐标值是（12,5,-8）（）A、错误B、正确答案：A22：零件的功能结构主要指包容、支承、联接、传动、定位、密封（）A、错误B、正确答案：B23：形状公差都没有基准要求（）A、错误B、正确答案：B24：空间尺寸是确定各个基本形体之间的相对位置的尺寸（）A、错误B、正确答案：A25：实际尺寸减其基本尺寸所得的代数差是公差（）A、错误B、正确答案：A原创作者徐高峰
