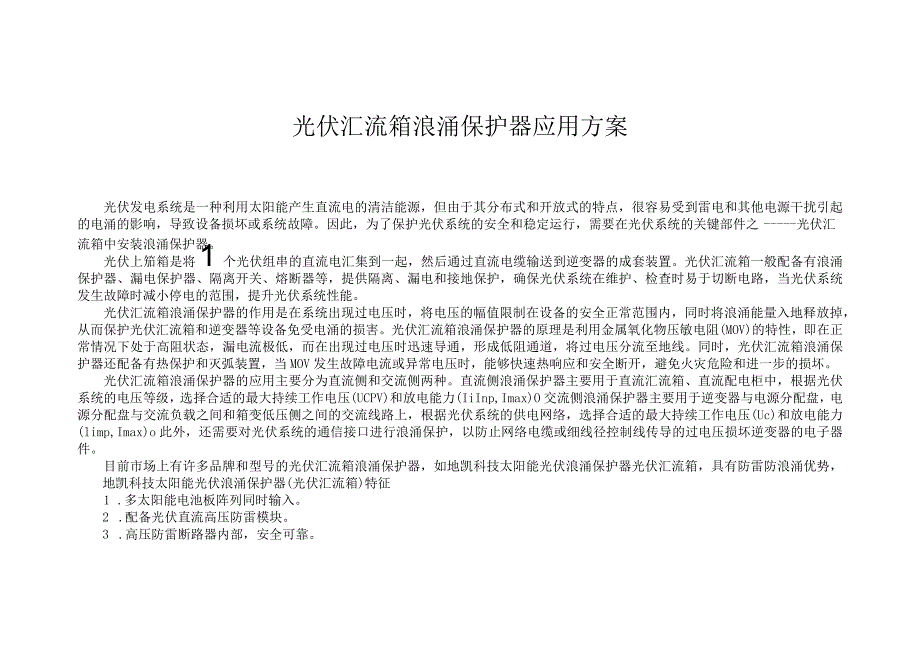

1、光伏汇流箱浪涌保护器应用方案光伏发电系统是一种利用太阳能产生直流电的清洁能源，但由于其分布式和开放式的特点，很容易受到雷电和其他电源干扰引起的电涌的影响，导致设备损坏或系统故障。因此，为了保护光伏系统的安全和稳定运行，需要在光伏系统的关键部件之光伏汇流箱中安装浪涌保护器。光伏上笳箱是将1个光伏组串的直流电汇集到一起，然后通过直流电缆输送到逆变器的成套装置。光伏汇流箱一般配备有浪涌保护器、漏电保护器、隔离开关、熔断器等，提供隔离、漏电和接地保护，确保光伏系统在维护、检查时易于切断电路，当光伏系统发生故障时减小停电的范围，提升光伏系统性能。光伏汇流箱浪涌保护器的作用是在系统出现过电压时，将电压的幅
2、值限制在设备的安全正常范围内，同时将浪涌能量入地释放掉，从而保护光伏汇流箱和逆变器等设备免受电涌的损害。光伏汇流箱浪涌保护器的原理是利用金属氧化物压敏电阻(MOV)的特性，即在正常情况下处于高阻状态，漏电流极低，而在出现过电压时迅速导通，形成低阻通道，将过电压分流至地线。同时，光伏汇流箱浪涌保护器还配备有热保护和灭弧装置，当MOV发生故障电流或异常电压时，能够快速热响应和安全断开，避免火灾危险和进一步的损坏。光伏汇流箱浪涌保护器的应用主要分为直流侧和交流侧两种。直流侧浪涌保护器主要用于直流汇流箱、直流配电柜中，根据光伏系统的电压等级，选择合适的最大持续工作电压(UCPV)和放电能力(IiInp

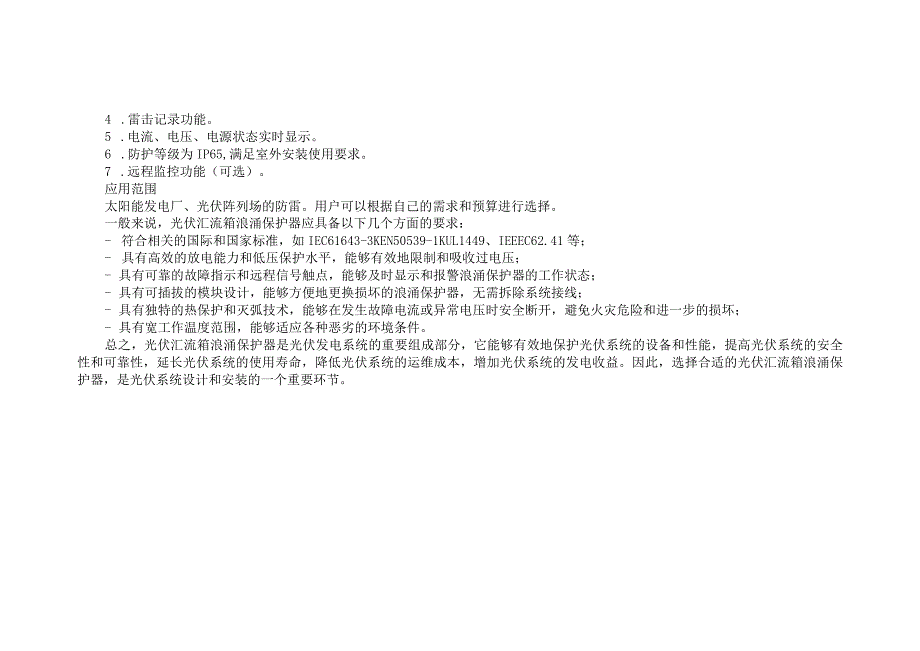

3、,Imax)O交流侧浪涌保护器主要用于逆变器与电源分配盘，电源分配盘与交流负载之间和箱变低压侧之间的交流线路上，根据光伏系统的供电网络，选择合适的最大持续工作电压(Uc)和放电能力(limp,Imax)o此外，还需要对光伏系统的通信接口进行浪涌保护，以防止网络电缆或细线径控制线传导的过电压损坏逆变器的电子器件。目前市场上有许多品牌和型号的光伏汇流箱浪涌保护器，如地凯科技太阳能光伏浪涌保护器光伏汇流箱，具有防雷防浪涌优势，地凯科技太阳能光伏浪涌保护器(光伏汇流箱)特征1 .多太阳能电池板阵列同时输入。2 .配备光伏直流高压防雷模块。3 .高压防雷断路器内部，安全可靠。4 .雷击记录功能。5 .电
4、流、电压、电源状态实时显示。6 .防护等级为IP65,满足室外安装使用要求。7 .远程监控功能（可选）。应用范围太阳能发电厂、光伏阵列场的防雷。用户可以根据自己的需求和预算进行选择。一般来说，光伏汇流箱浪涌保护器应具备以下几个方面的要求：- 符合相关的国际和国家标准，如IEC61643-3KEN50539-1KUL1449、IEEEC62.41等；- 具有高效的放电能力和低压保护水平，能够有效地限制和吸收过电压；- 具有可靠的故障指示和远程信号触点，能够及时显示和报警浪涌保护器的工作状态；- 具有可插拔的模块设计，能够方便地更换损坏的浪涌保护器，无需拆除系统接线；- 具有独特的热保护和灭弧技术，能够在发生故障电流或异常电压时安全断开，避免火灾危险和进一步的损坏；- 具有宽工作温度范围，能够适应各种恶劣的环境条件。总之，光伏汇流箱浪涌保护器是光伏发电系统的重要组成部分，它能够有效地保护光伏系统的设备和性能，提高光伏系统的安全性和可靠性，延长光伏系统的使用寿命，降低光伏系统的运维成本，增加光伏系统的发电收益。因此，选择合适的光伏汇流箱浪涌保护器，是光伏系统设计和安装的一个重要环节。
