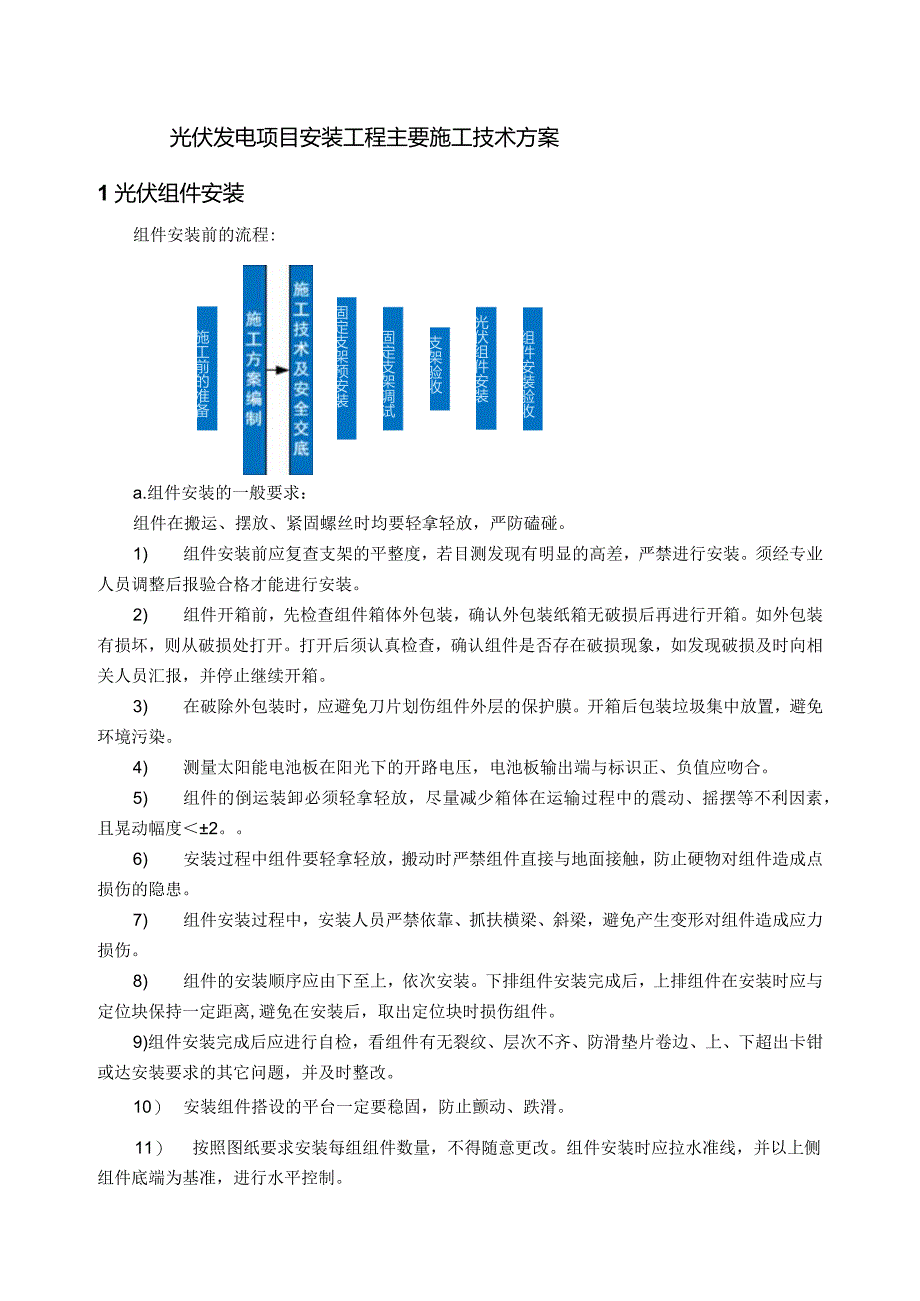

1、光伏发电项目安装工程主要施工技术方案1光伏组件安装组件安装前的流程:施工前的准备固定支架预安装固定支架调试支架验收光伏组件安装组件安装验收a.组件安装的一般要求：组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。1) 组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。须经专业人员调整后报验合格才能进行安装。2) 组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。如外包装有损坏，则从破损处打开。打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。3) 在破除外包装时，应避免刀片划伤组件外层的保护膜。开箱后包装垃圾集中放置
2、，避免环境污染。4) 测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。5) 组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素，且晃动幅度2。6) 安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件造成点损伤的隐患。7) 组件安装过程中，安装人员严禁依靠、抓扶横梁、斜梁，避免产生变形对组件造成应力损伤。8) 组件的安装顺序应由下至上，依次安装。下排组件安装完成后，上排组件在安装时应与定位块保持一定距离,避免在安装后，取出定位块时损伤组件。9)组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、下超出卡钳或达安装

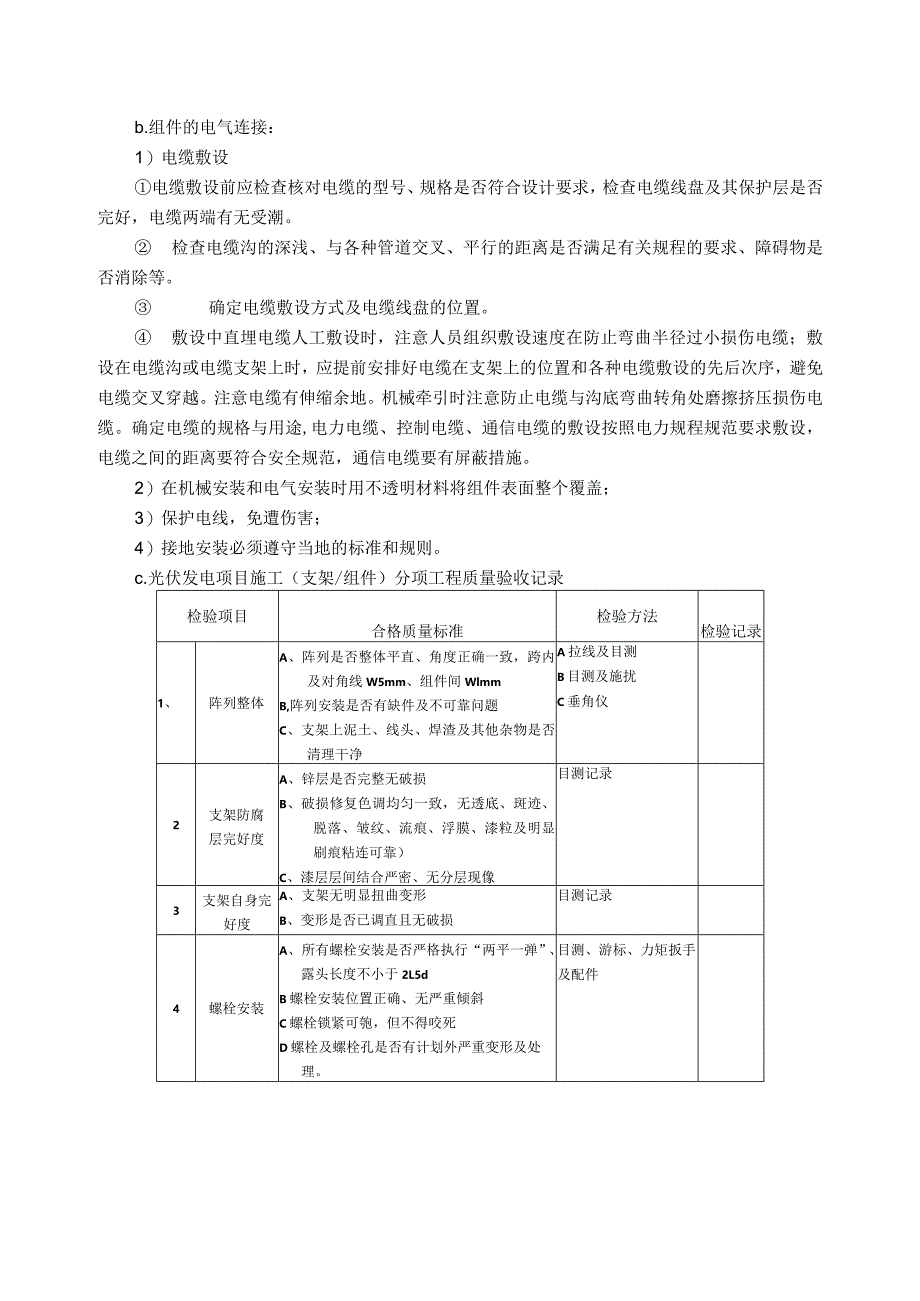

3、要求的其它问题，并及时整改。10） 安装组件搭设的平台一定要稳固，防止颤动、跌滑。11） 按照图纸要求安装每组组件数量，不得随意更改。组件安装时应拉水准线，并以上侧组件底端为基准，进行水平控制。b.组件的电气连接：1）电缆敷设电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。 检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。 确定电缆敷设方式及电缆线盘的位置。 敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷
4、设的先后次序，避免电缆交叉穿越。注意电缆有伸缩余地。机械牵引时注意防止电缆与沟底弯曲转角处磨擦挤压损伤电缆。确定电缆的规格与用途,电力电缆、控制电缆、通信电缆的敷设按照电力规程规范要求敷设，电缆之间的距离要符合安全规范，通信电缆要有屏蔽措施。2）在机械安装和电气安装时用不透明材料将组件表面整个覆盖；3）保护电线，免遭伤害；4）接地安装必须遵守当地的标准和规则。c.光伏发电项目施工（支架/组件）分项工程质量验收记录检验项目合格质量标准检验方法检验记录1、阵列整体A、阵列是否整体平直、角度正确一致，跨内及对角线W5mm、组件间WlmmB,阵列安装是否有缺件及不可靠问题C、支架上泥土、线头、焊渣及其

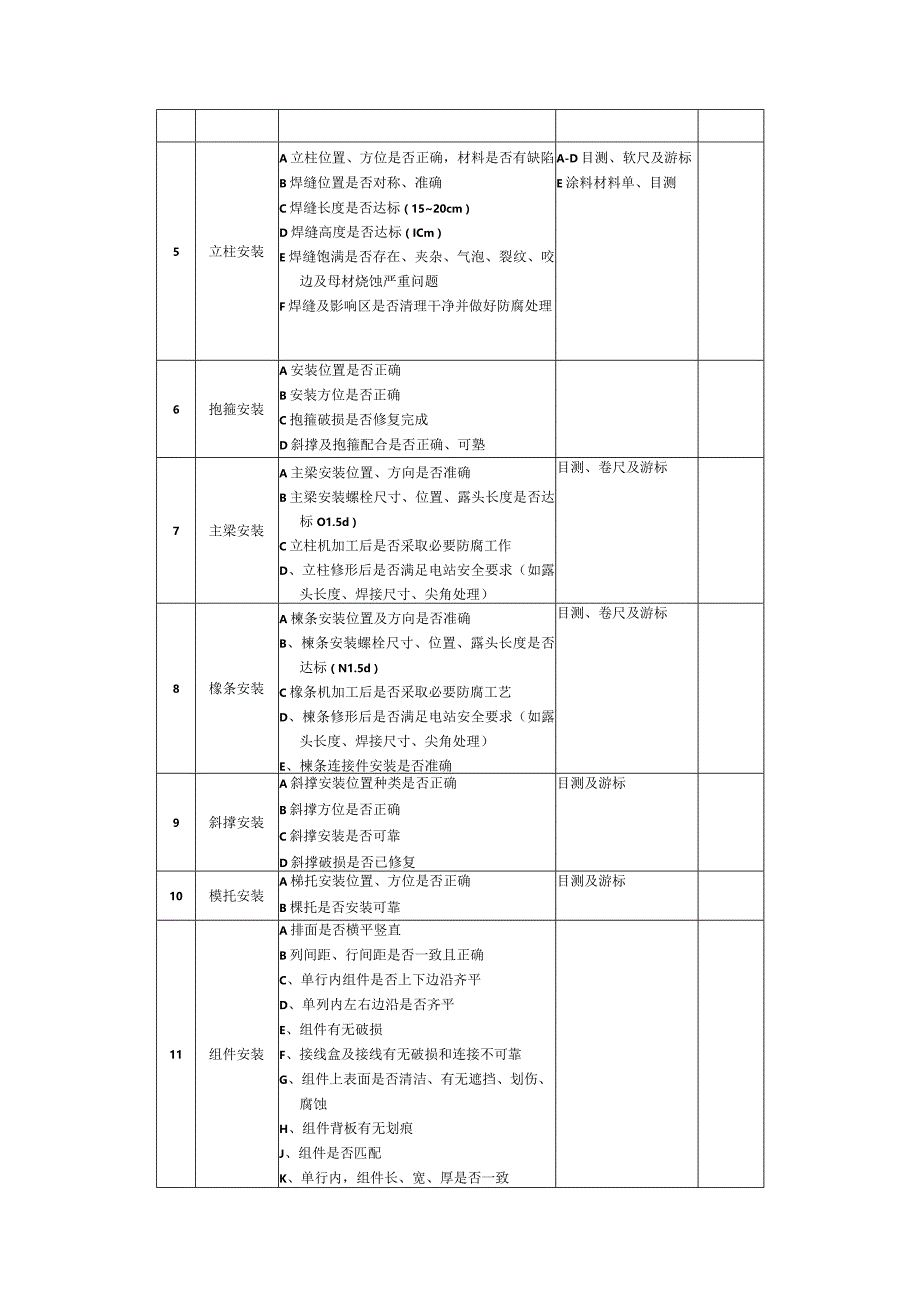

5、他杂物是否清理干净A拉线及目测B目测及施扰C垂角仪2支架防腐层完好度A、锌层是否完整无破损B、破损修复色调均匀一致，无透底、斑迹、脱落、皱纹、流痕、浮膜、漆粒及明显刷痕粘连可靠）C、漆层层间结合严密、无分层现像目测记录3支架自身完好度A、支架无明显扭曲变形B、变形是否已调直且无破损目测记录4螺栓安装A、所有螺栓安装是否严格执行“两平一弹”、露头长度不小于2L5dB螺栓安装位置正确、无严重倾斜C螺栓锁紧可匏，但不得咬死D螺栓及螺栓孔是否有计划外严重变形及处理。目测、游标、力矩扳手及配件5立柱安装A立柱位置、方位是否正确，材料是否有缺陷B焊缝位置是否对称、准确C焊缝长度是否达标（1520cm）D焊
6、缝高度是否达标（ICm）E焊缝饱满是否存在、夹杂、气泡、裂纹、咬边及母材烧蚀严重问题F焊缝及影响区是否清理干净并做好防腐处理A-D目测、软尺及游标E涂料材料单、目测6抱箍安装A安装位置是否正确B安装方位是否正确C抱箍破损是否修复完成D斜撑及抱箍配合是否正确、可塾7主梁安装A主梁安装位置、方向是否准确B主梁安装螺栓尺寸、位置、露头长度是否达标O1.5d）C立柱机加工后是否采取必要防腐工作D、立柱修形后是否满足电站安全要求（如露头长度、焊接尺寸、尖角处理）目测、卷尺及游标8橡条安装A楝条安装位置及方向是否准确B、楝条安装螺栓尺寸、位置、露头长度是否达标（N1.5d）C橡条机加工后是否采取必要防腐工
7、艺D、楝条修形后是否满足电站安全要求（如露头长度、焊接尺寸、尖角处理）E、楝条连接件安装是否准确目测、卷尺及游标9斜撑安装A斜撑安装位置种类是否正确B斜撑方位是否正确C斜撑安装是否可靠D斜撑破损是否已修复目测及游标10模托安装A梯托安装位置、方位是否正确B棵托是否安装可靠目测及游标11组件安装A排面是否横平竖直B列间距、行间距是否一致且正确C、单行内组件是否上下边沿齐平D、单列内左右边沿是否齐平E、组件有无破损F、接线盒及接线有无破损和连接不可靠G、组件上表面是否清洁、有无遮挡、划伤、腐蚀H、组件背板有无划痕J、组件是否匹配K、单行内，组件长、宽、厚是否一致L、背板安装螺栓，是否位置准确、可靠
8、牢固12双玻压块安装A、压块是否正确B、压块使用位置是否正确C、双玻压块上下压块是否正确使用，胶条有无、位置是否正确D、上下压块无明显错位E、压块安装是否牢固13常规压块安装A、压块位置是否正确B、压块安装是否牢固C、压块左右两侧组件厚度是否一致14拉条安装A、拉条安装位置是否正确，有无遗漏B、拉条有无变形，是否调直C、拉条是否已经张紧，D、拉条两端露头是否一致、是否有安全隐患15接地扁铁焊接A、扁铁与立柱焊接是否牢固B、焊缝尺寸、规格、质量是否达标C、焊接部位是否完成防腐处理2汇流箱的安装a.汇流箱安装在方阵附近，连接箱主要有接线端子、防雷模块、直流断路器等组成。b.汇流箱通过螺丝将接线箱与
9、支架固定。c.管线进出汇流箱是应固定牢靠，应有入盒锁扣紧固，做好密封严实，宜采用下进下出线方式。组件阵列(DC)的连接1) 检查光电阵列的极性，光电组件最大串联电压是否满足设计要求。2) 测量每组光电池的各级与接地的电压值(DC),根据安全说明。3) 如果测量的电压是恒定的，并且基本等于光电组的开路电压，那么这说明有一个错误，电压的定量值基本可以发现接地错误的大概位置。4) 连接没有问题的光电组到逆变器。并确认连接到正确的接线端子和极性。d.光伏发电项目汇流箱安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具设备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺
10、检测工序检查验收项目性质单位质量标准检查验收方法和器具元器件完好、无松动内部检查开关和熔断器主要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm允许偏差应小于1.5mm测量接地应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要M绝缘电阻不小于2M用兆欧表测试汇流箱进线端与接地端绝缘电阻主要M绝缘电阻不小于2M用兆欧表测试3逆变器的安装a.逆变器在运输过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。b.逆变器到场后，应开箱检查规格型号是否与设计相符，柜内零件和备品是否齐全，有无出厂合格证、说明书
11、、出厂报告等技术文件。c.按照柜体的重量及形体大小，结合现场施工条件，决定采用吊车、汽车和人力搬运，柜体上有吊环者，吊索应穿过吊环；无吊环者，吊索最好挂栓在四角主要承力处。不许将吊索挂在设备部件（如开关拉杆等）上吊等。d.配电柜基础一般用槽钢或角钢，采用直接埋设法或预留槽埋设法。e.控制器、逆变器一般采用人工、滚杠和敲棍将柜体平移稳装就位，多台控制器、逆变器应顺序排列安装，先从始端或终端开始，在沟槽上垫好脚手板，按顺序逐台就位。f.用拉线将排列的控制器、逆变器找平直，出现高低差时，可用钢垫片垫于螺栓处找平，并将各柜的固定螺栓紧固牢固。同时将各柜调整齐平直。g.光伏发电项目逆变器安装质量标准及检
12、查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具基础型钢不直度mm1mmm,3mm全长用钢尺检测外形尺寸符合图纸用钢尺检测水平度mm1mmm,3Innl/全长用水平尺检测工序检查验收项目性质单位质量标准检查验收方法和器具位置误差及不平行度3mm全长用卷尺测量顶部宜高出抹平地面mmIOmm用水平仪测量集中逆变器位置、方向符合图纸设计核对图纸检查场所震动按设计要求采取防震措施外观检查与基础型钢之间固定牢固可靠检杏接地（IOokW及以上的逆变器应保证两点接地）应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测通风、散热符合设计要求用测温仪实测组串式逆变器高度、方向符合设计要求核对图
13、纸检查与支架连接牢固可靠检查绝缘电阻测试交流侧电缆接线前电缆绝缘主要M绝缘电阻不小于2M,校对电缆相序用兆欧表测试直流侧电缆接线前电缆绝缘主要MQ绝缘电阻不小于2MQ,校对极性正确用兆欧表测试4配电柜（盘）的安装a.配电柜（盘）在运输过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。b,应按照柜体的重量及形体大小，结合现场施工条件，决定采用吊车、汽车和人力搬运，柜体上有吊环者，吊索应穿过吊环；无吊环者，吊索最好挂栓在四角主要承力处。不许将吊索挂在设备部件（如开关拉杆等）上吊等。c.配电柜到场后，应开箱检查规格型号是否与设计相符，柜内零件和备品是否齐全，有无出厂图纸和技术文件等。d.柜（盘
14、）安装在震动场所，应采取防震措施（如开防震沟，加弹簧垫等）。e.柜（盘）本体及柜（盘）内设备与各构件间连接应牢固，主控制柜，继电保护柜，自动装置柜等不宜与基础型钢焊死。f.配电柜基础一般用槽钢或角钢，采用直接埋设法或预留槽埋设法。g.低压配电柜一般采用人工、滚杠和敲棍将柜体平移稳装就位，多台配电柜应顺序排列安装，先从始端或终端开始，在沟槽上垫好脚手板，按顺序逐台就位。h.用拉线将排列的低压配电柜找平直，出线高低差时，可用钢垫片垫于螺栓处找平，并将各柜的固定螺栓紧固牢固。同时将各柜调整齐平直。i.柜内的电缆、电线应排列整齐、美观，避免交叉混乱，固定应牢固，而且电缆线应留设一定的余量。电缆接线,每个盘柜宜由同一人作业，以防止差错。布置同一
