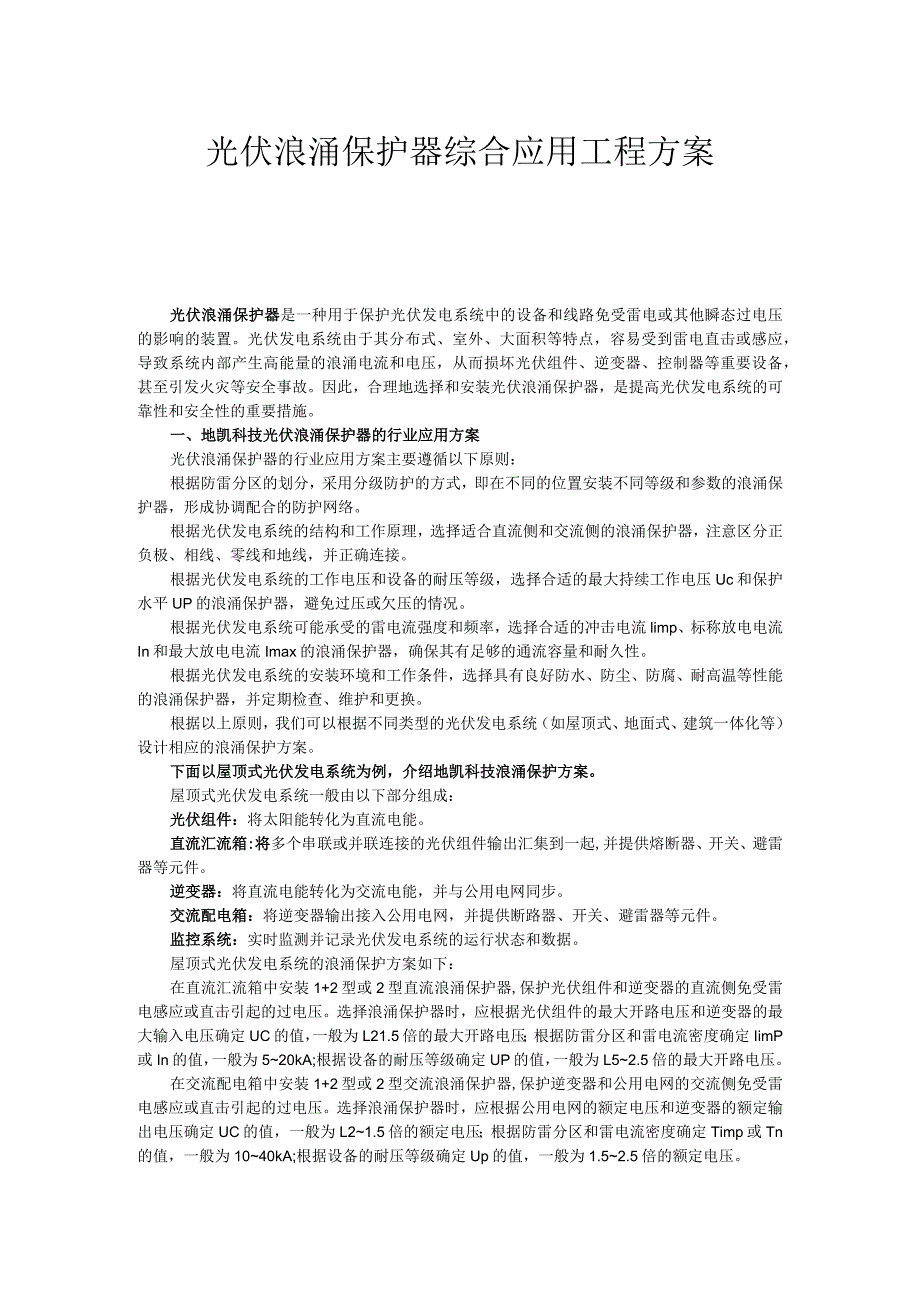

1、光伏浪涌保护器综合应用工程方案光伏浪涌保护器是一种用于保护光伏发电系统中的设备和线路免受雷电或其他瞬态过电压的影响的装置。光伏发电系统由于其分布式、室外、大面积等特点，容易受到雷电直击或感应，导致系统内部产生高能量的浪涌电流和电压，从而损坏光伏组件、逆变器、控制器等重要设备，甚至引发火灾等安全事故。因此，合理地选择和安装光伏浪涌保护器，是提高光伏发电系统的可靠性和安全性的重要措施。一、地凯科技光伏浪涌保护器的行业应用方案光伏浪涌保护器的行业应用方案主要遵循以下原则：根据防雷分区的划分，采用分级防护的方式，即在不同的位置安装不同等级和参数的浪涌保护器，形成协调配合的防护网络。根据光伏发电系统的结
2、构和工作原理，选择适合直流侧和交流侧的浪涌保护器，注意区分正负极、相线、零线和地线，并正确连接。根据光伏发电系统的工作电压和设备的耐压等级，选择合适的最大持续工作电压Uc和保护水平UP的浪涌保护器，避免过压或欠压的情况。根据光伏发电系统可能承受的雷电流强度和频率，选择合适的冲击电流limp、标称放电电流In和最大放电电流Imax的浪涌保护器，确保其有足够的通流容量和耐久性。根据光伏发电系统的安装环境和工作条件，选择具有良好防水、防尘、防腐、耐高温等性能的浪涌保护器，并定期检查、维护和更换。根据以上原则，我们可以根据不同类型的光伏发电系统（如屋顶式、地面式、建筑一体化等）设计相应的浪涌保护方案。
3、下面以屋顶式光伏发电系统为例，介绍地凯科技浪涌保护方案。屋顶式光伏发电系统一般由以下部分组成：光伏组件：将太阳能转化为直流电能。直流汇流箱:将多个串联或并联连接的光伏组件输出汇集到一起,并提供熔断器、开关、避雷器等元件。逆变器：将直流电能转化为交流电能，并与公用电网同步。交流配电箱：将逆变器输出接入公用电网，并提供断路器、开关、避雷器等元件。监控系统：实时监测并记录光伏发电系统的运行状态和数据。屋顶式光伏发电系统的浪涌保护方案如下：在直流汇流箱中安装1+2型或2型直流浪涌保护器,保护光伏组件和逆变器的直流侧免受雷电感应或直击引起的过电压。选择浪涌保护器时，应根据光伏组件的最大开路电压和逆变器的
4、最大输入电压确定UC的值，一般为L21.5倍的最大开路电压；根据防雷分区和雷电流密度确定IimP或In的值，一般为520kA;根据设备的耐压等级确定UP的值，一般为L52.5倍的最大开路电压。在交流配电箱中安装1+2型或2型交流浪涌保护器,保护逆变器和公用电网的交流侧免受雷电感应或直击引起的过电压。选择浪涌保护器时，应根据公用电网的额定电压和逆变器的额定输出电压确定UC的值，一般为L21.5倍的额定电压；根据防雷分区和雷电流密度确定Timp或Tn的值，一般为1040kA;根据设备的耐压等级确定Up的值，一般为1.52.5倍的额定电压。在监控系统中安装3型信号浪涌保护器,保护监控设备和通讯线路免

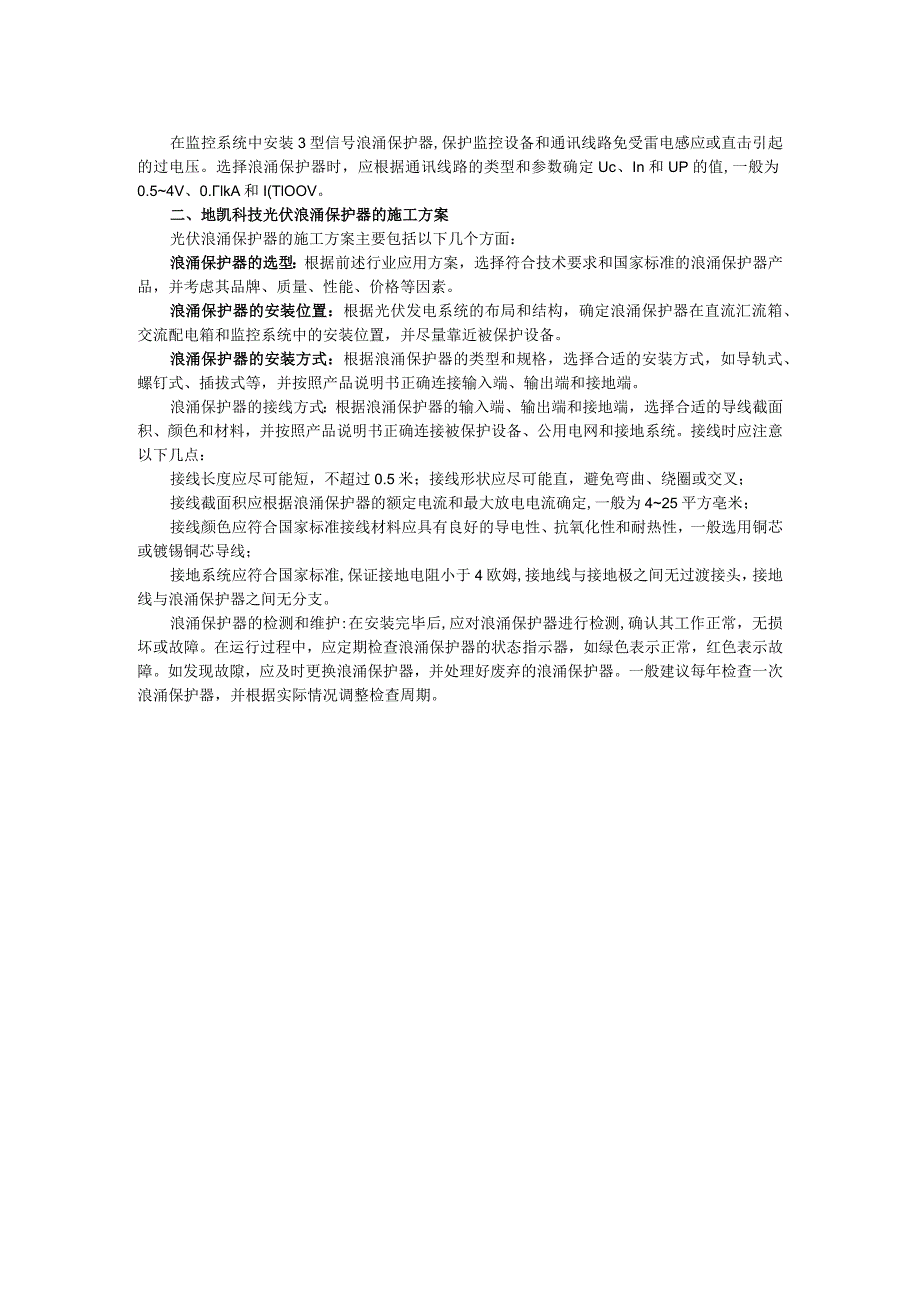

5、受雷电感应或直击引起的过电压。选择浪涌保护器时，应根据通讯线路的类型和参数确定Uc、In和UP的值,一般为0.54V、0.lkA和I(TlOOV。二、地凯科技光伏浪涌保护器的施工方案光伏浪涌保护器的施工方案主要包括以下几个方面：浪涌保护器的选型：根据前述行业应用方案，选择符合技术要求和国家标准的浪涌保护器产品，并考虑其品牌、质量、性能、价格等因素。浪涌保护器的安装位置：根据光伏发电系统的布局和结构，确定浪涌保护器在直流汇流箱、交流配电箱和监控系统中的安装位置，并尽量靠近被保护设备。浪涌保护器的安装方式：根据浪涌保护器的类型和规格，选择合适的安装方式，如导轨式、螺钉式、插拔式等，并按照产品说明书
6、正确连接输入端、输出端和接地端。浪涌保护器的接线方式：根据浪涌保护器的输入端、输出端和接地端，选择合适的导线截面积、颜色和材料，并按照产品说明书正确连接被保护设备、公用电网和接地系统。接线时应注意以下几点：接线长度应尽可能短，不超过0.5米；接线形状应尽可能直，避免弯曲、绕圈或交叉；接线截面积应根据浪涌保护器的额定电流和最大放电电流确定,一般为425平方亳米；接线颜色应符合国家标准接线材料应具有良好的导电性、抗氧化性和耐热性，一般选用铜芯或镀锡铜芯导线；接地系统应符合国家标准,保证接地电阻小于4欧姆,接地线与接地极之间无过渡接头，接地线与浪涌保护器之间无分支。浪涌保护器的检测和维护:在安装完毕后,应对浪涌保护器进行检测,确认其工作正常，无损坏或故障。在运行过程中，应定期检查浪涌保护器的状态指示器，如绿色表示正常，红色表示故障。如发现故隙，应及时更换浪涌保护器，并处理好废弃的浪涌保护器。一般建议每年检查一次浪涌保护器，并根据实际情况调整检查周期。
