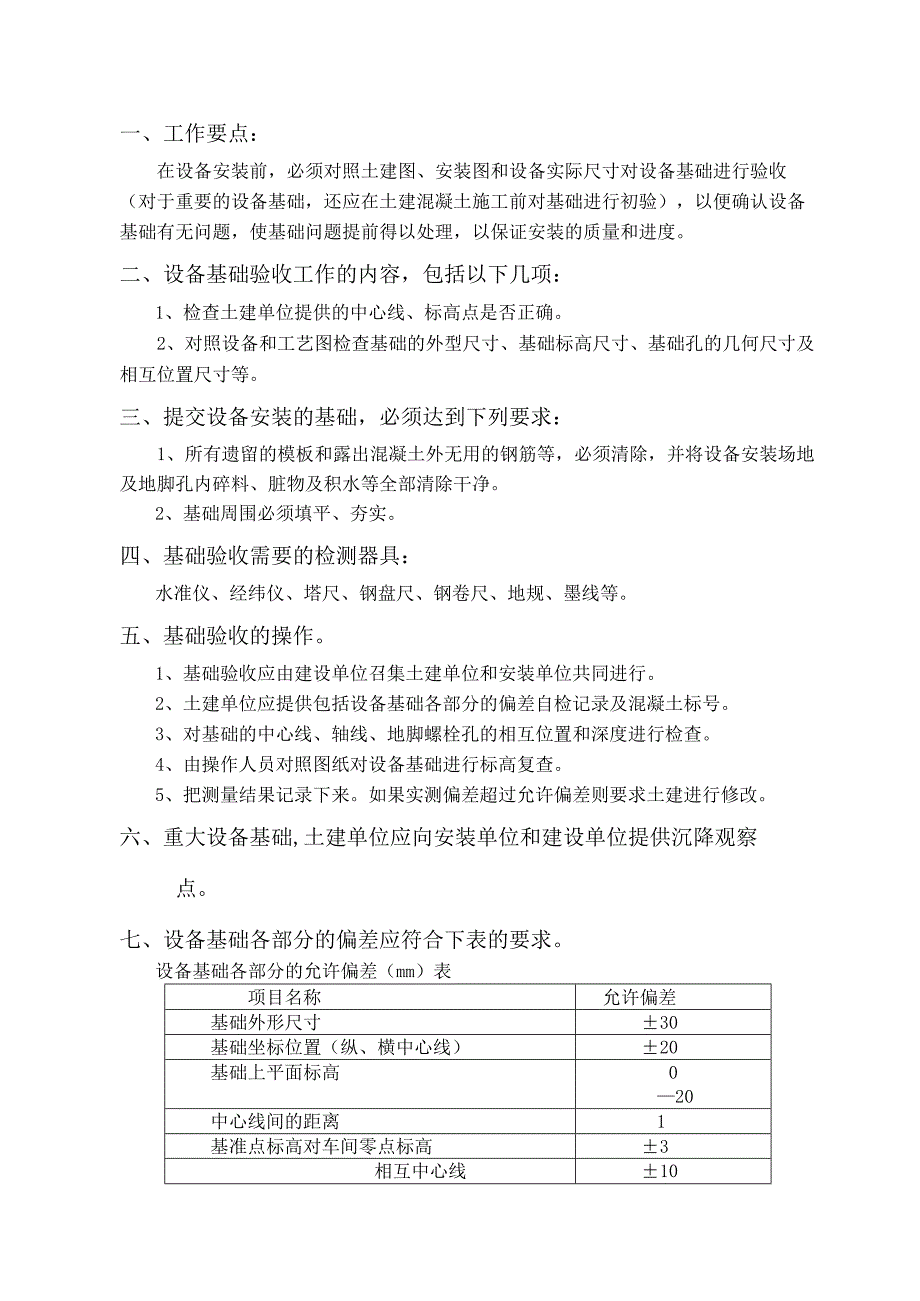

1、水泥机械设备安装作业指导书基础验收作业指导书CBMI.QEMS.03.78一、工作要点：在设备安装前，必须对照土建图、安装图和设备实际尺寸对设备基础进行验收（对于重要的设备基础，还应在土建混凝土施工前对基础进行初验），以便确认设备基础有无问题，使基础问题提前得以处理，以保证安装的质量和进度。二、设备基础验收工作的内容，包括以下几项：1、检查土建单位提供的中心线、标高点是否正确。2、对照设备和工艺图检查基础的外型尺寸、基础标高尺寸、基础孔的几何尺寸及相互位置尺寸等。三、提交设备安装的基础，必须达到下列要求：1、所有遗留的模板和露出混凝土外无用的钢筋等，必须清除，并将设备安装场地及地脚孔内碎料、脏

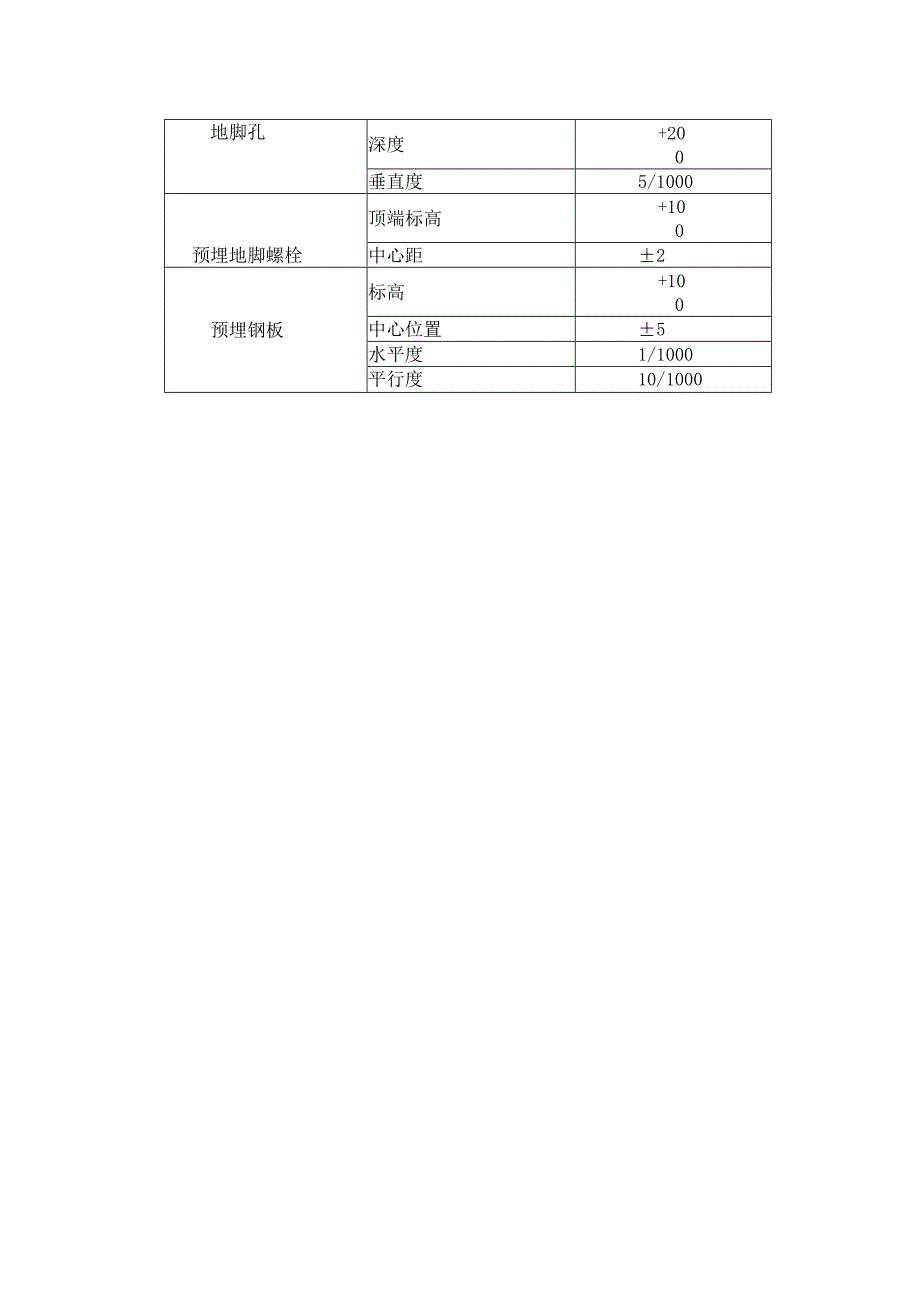

2、物及积水等全部清除干净。2、基础周围必须填平、夯实。四、基础验收需要的检测器具：水准仪、经纬仪、塔尺、钢盘尺、钢卷尺、地规、墨线等。五、基础验收的操作。1、基础验收应由建设单位召集土建单位和安装单位共同进行。2、土建单位应提供包括设备基础各部分的偏差自检记录及混凝土标号。3、对基础的中心线、轴线、地脚螺栓孔的相互位置和深度进行检查。4、由操作人员对照图纸对设备基础进行标高复查。5、把测量结果记录下来。如果实测偏差超过允许偏差则要求土建进行修改。六、重大设备基础,土建单位应向安装单位和建设单位提供沉降观察点。七、设备基础各部分的偏差应符合下表的要求。设备基础各部分的允许偏差（mm）表项目名称允许
