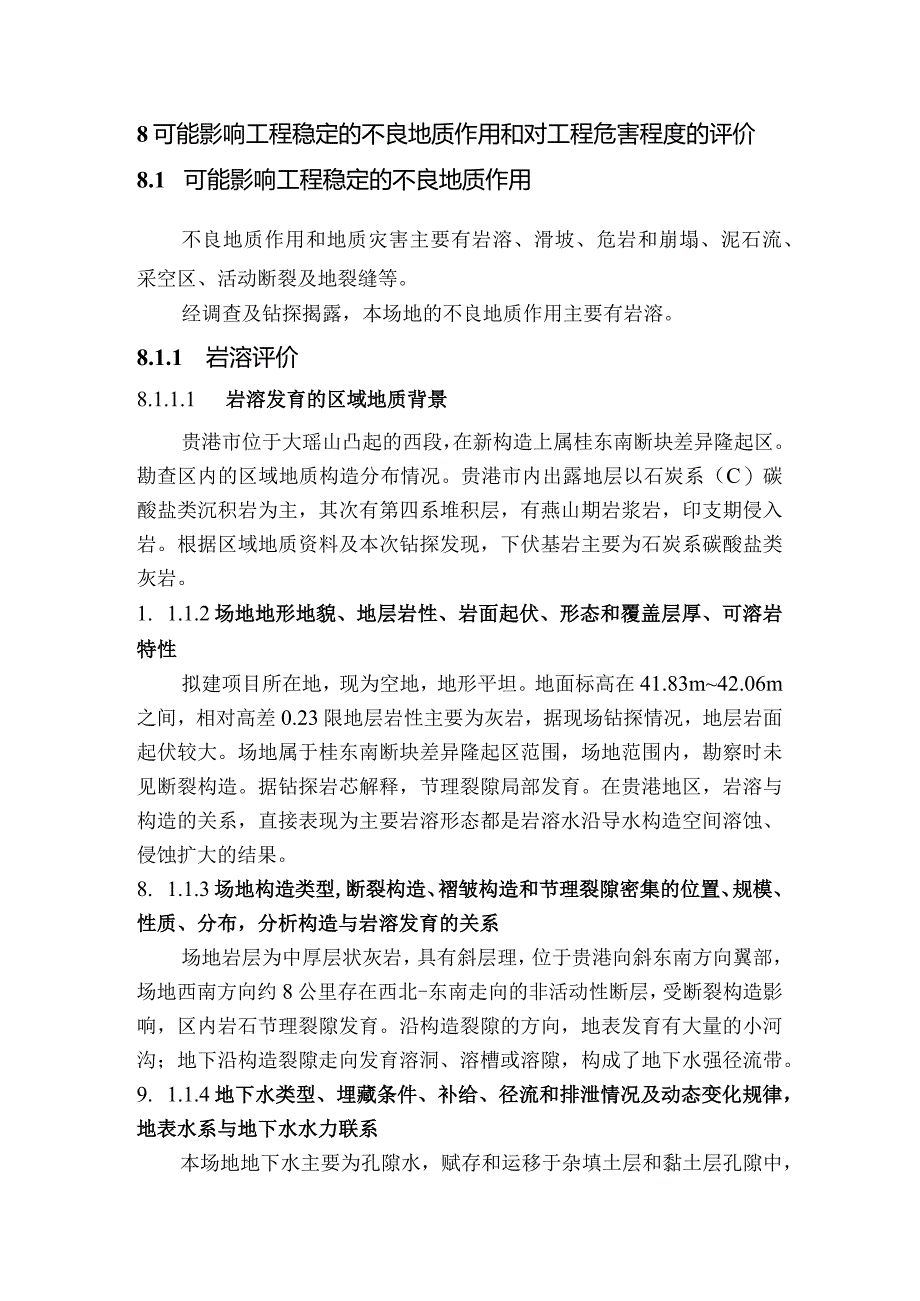

1、8可能影响工程稳定的不良地质作用和对工程危害程度的评价8.1 可能影响工程稳定的不良地质作用不良地质作用和地质灾害主要有岩溶、滑坡、危岩和崩塌、泥石流、采空区、活动断裂及地裂缝等。经调查及钻探揭露，本场地的不良地质作用主要有岩溶。8.1.1 岩溶评价8.1.1.1 岩溶发育的区域地质背景贵港市位于大瑶山凸起的西段，在新构造上属桂东南断块差异隆起区。勘查区内的区域地质构造分布情况。贵港市内出露地层以石炭系（C）碳酸盐类沉积岩为主，其次有第四系堆积层，有燕山期岩浆岩，印支期侵入岩。根据区域地质资料及本次钻探发现，下伏基岩主要为石炭系碳酸盐类灰岩。1. 1.1.2场地地形地貌、地层岩性、岩面起伏、形
2、态和覆盖层厚、可溶岩特性拟建项目所在地，现为空地，地形平坦。地面标高在41.83m42.06m之间，相对高差0.23限地层岩性主要为灰岩，据现场钻探情况，地层岩面起伏较大。场地属于桂东南断块差异隆起区范围，场地范围内，勘察时未见断裂构造。据钻探岩芯解释，节理裂隙局部发育。在贵港地区，岩溶与构造的关系，直接表现为主要岩溶形态都是岩溶水沿导水构造空间溶蚀、侵蚀扩大的结果。8. 1.1.3场地构造类型,断裂构造、褶皱构造和节理裂隙密集的位置、规模、性质、分布，分析构造与岩溶发育的关系场地岩层为中厚层状灰岩，具有斜层理，位于贵港向斜东南方向翼部，场地西南方向约8公里存在西北-东南走向的非活动性断层，受

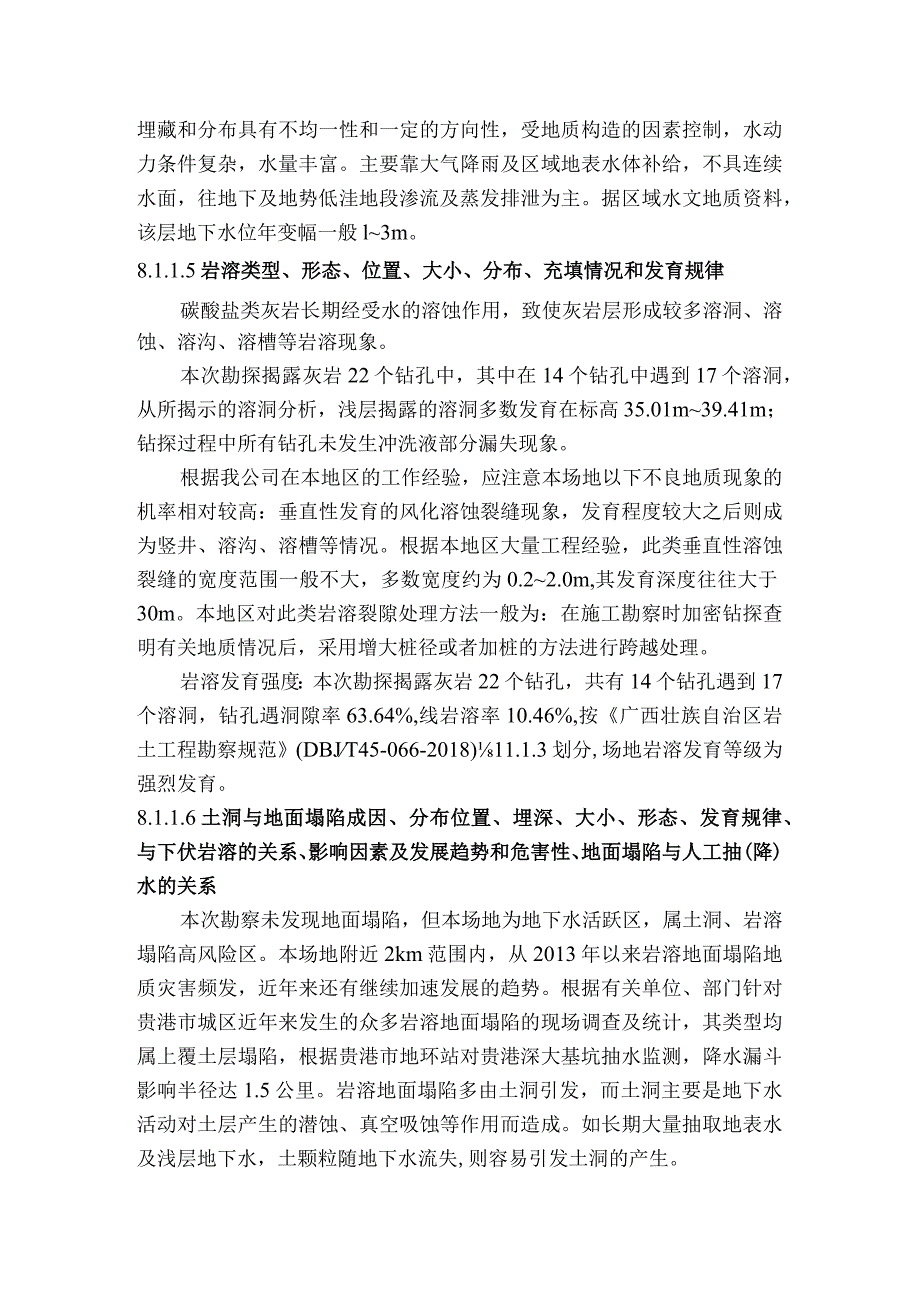

3、断裂构造影响，区内岩石节理裂隙发育。沿构造裂隙的方向，地表发育有大量的小河沟；地下沿构造裂隙走向发育溶洞、溶槽或溶隙，构成了地下水强径流带。9. 1.1.4地下水类型、埋藏条件、补给、径流和排泄情况及动态变化规律，地表水系与地下水水力联系本场地地下水主要为孔隙水，赋存和运移于杂填土层和黏土层孔隙中，埋藏和分布具有不均一性和一定的方向性，受地质构造的因素控制，水动力条件复杂，水量丰富。主要靠大气降雨及区域地表水体补给，不具连续水面，往地下及地势低洼地段渗流及蒸发排泄为主。据区域水文地质资料，该层地下水位年变幅一般l3m。8.1.1.5岩溶类型、形态、位置、大小、分布、充填情况和发育规律碳酸盐类灰
4、岩长期经受水的溶蚀作用，致使灰岩层形成较多溶洞、溶蚀、溶沟、溶槽等岩溶现象。本次勘探揭露灰岩22个钻孔中，其中在14个钻孔中遇到17个溶洞，从所揭示的溶洞分析，浅层揭露的溶洞多数发育在标高35.01m39.41m；钻探过程中所有钻孔未发生冲洗液部分漏失现象。根据我公司在本地区的工作经验，应注意本场地以下不良地质现象的机率相对较高：垂直性发育的风化溶蚀裂缝现象，发育程度较大之后则成为竖井、溶沟、溶槽等情况。根据本地区大量工程经验，此类垂直性溶蚀裂缝的宽度范围一般不大，多数宽度约为0.22.0m,其发育深度往往大于30m。本地区对此类岩溶裂隙处理方法一般为：在施工勘察时加密钻探查明有关地质情况后，
5、采用增大桩径或者加桩的方法进行跨越处理。岩溶发育强度：本次勘探揭露灰岩22个钻孔，共有14个钻孔遇到17个溶洞，钻孔遇洞隙率63.64%,线岩溶率10.46%,按广西壮族自治区岩土工程勘察规范(DBJT45-066-2018)11.1.3划分,场地岩溶发育等级为强烈发育。8.1.1.6土洞与地面塌陷成因、分布位置、埋深、大小、形态、发育规律、与下伏岩溶的关系、影响因素及发展趋势和危害性、地面塌陷与人工抽(降)水的关系本次勘察未发现地面塌陷，但本场地为地下水活跃区，属土洞、岩溶塌陷高风险区。本场地附近2km范围内，从2013年以来岩溶地面塌陷地质灾害频发，近年来还有继续加速发展的趋势。根据有关单

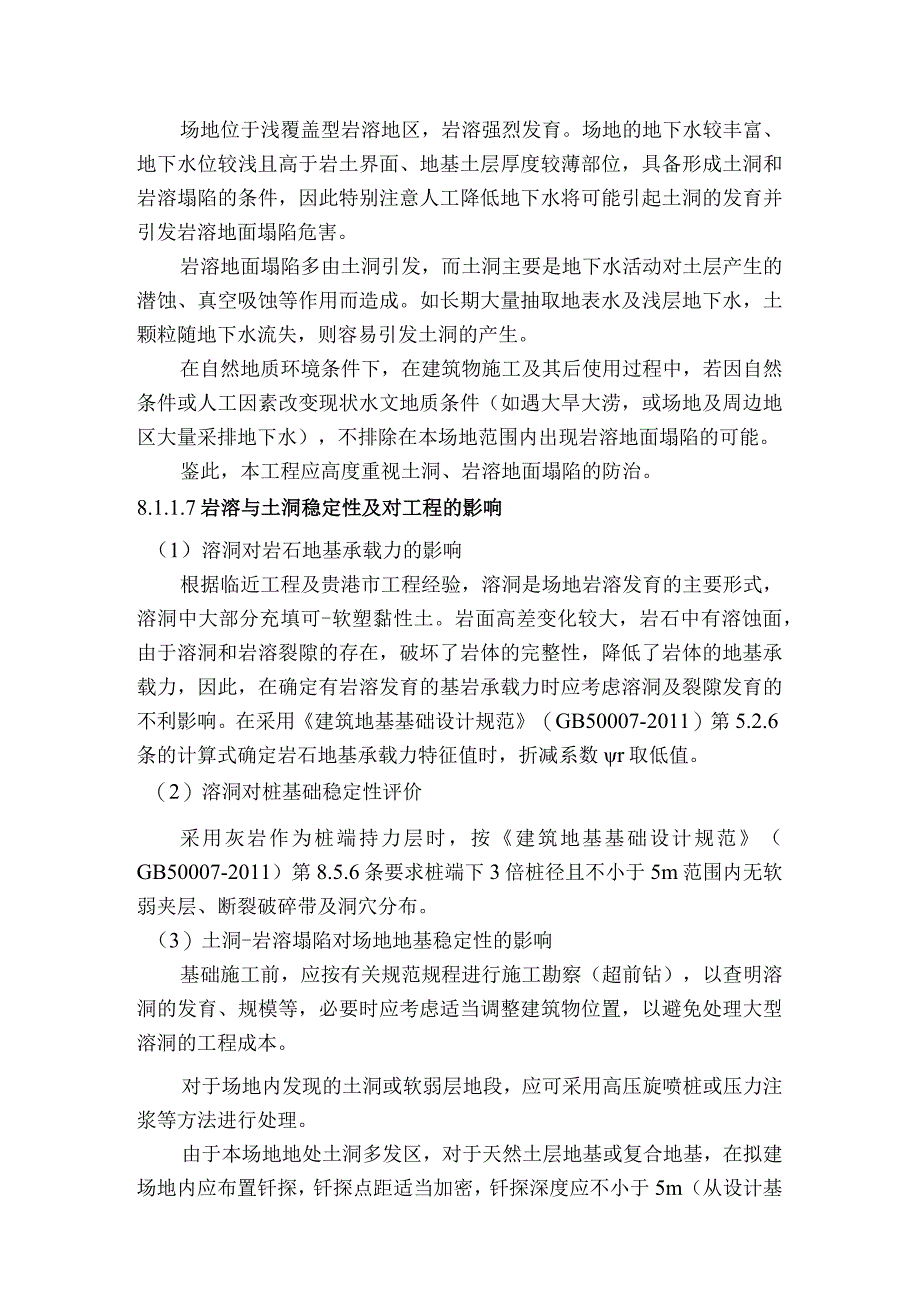

6、位、部门针对贵港市城区近年来发生的众多岩溶地面塌陷的现场调查及统计，其类型均属上覆土层塌陷，根据贵港市地环站对贵港深大基坑抽水监测，降水漏斗影响半径达1.5公里。岩溶地面塌陷多由土洞引发，而土洞主要是地下水活动对土层产生的潜蚀、真空吸蚀等作用而造成。如长期大量抽取地表水及浅层地下水，土颗粒随地下水流失,则容易引发土洞的产生。场地位于浅覆盖型岩溶地区，岩溶强烈发育。场地的地下水较丰富、地下水位较浅且高于岩土界面、地基土层厚度较薄部位，具备形成土洞和岩溶塌陷的条件，因此特别注意人工降低地下水将可能引起土洞的发育并引发岩溶地面塌陷危害。岩溶地面塌陷多由土洞引发，而土洞主要是地下水活动对土层产生的潜蚀
7、、真空吸蚀等作用而造成。如长期大量抽取地表水及浅层地下水，土颗粒随地下水流失，则容易引发土洞的产生。在自然地质环境条件下，在建筑物施工及其后使用过程中，若因自然条件或人工因素改变现状水文地质条件（如遇大旱大涝，或场地及周边地区大量采排地下水），不排除在本场地范围内出现岩溶地面塌陷的可能。鉴此，本工程应高度重视土洞、岩溶地面塌陷的防治。8.1.1.7岩溶与土洞稳定性及对工程的影响（1）溶洞对岩石地基承载力的影响根据临近工程及贵港市工程经验，溶洞是场地岩溶发育的主要形式，溶洞中大部分充填可-软塑黏性土。岩面高差变化较大，岩石中有溶蚀面，由于溶洞和岩溶裂隙的存在，破坏了岩体的完整性，降低了岩体的地基
8、承载力，因此，在确定有岩溶发育的基岩承载力时应考虑溶洞及裂隙发育的不利影响。在采用建筑地基基础设计规范（GB50007-2011）第5.2.6条的计算式确定岩石地基承载力特征值时，折减系数r取低值。（2）溶洞对桩基础稳定性评价采用灰岩作为桩端持力层时，按建筑地基基础设计规范（GB50007-2011）第8.5.6条要求桩端下3倍桩径且不小于5m范围内无软弱夹层、断裂破碎带及洞穴分布。（3）土洞-岩溶塌陷对场地地基稳定性的影响基础施工前，应按有关规范规程进行施工勘察（超前钻），以查明溶洞的发育、规模等，必要时应考虑适当调整建筑物位置，以避免处理大型溶洞的工程成本。对于场地内发现的土洞或软弱层地段
9、，应可采用高压旋喷桩或压力注浆等方法进行处理。由于本场地地处土洞多发区，对于天然土层地基或复合地基，在拟建场地内应布置钎探，钎探点距适当加密，钎探深度应不小于5m（从设计基础埋深处算起，遇基岩面可终止），钎探范围宜扩大至基础范围外2.0m,以便查明该地段是否存在土洞或松散软流塑状粘土等不良地质现象存在。其中0L2m深度应采用锤击式钎探，记录每30Cm的锤击数；1.2m以下深度可采取冲钎的方式。（冲钎的一般做法：在钎探点处挖一个1020Cm深的小坑，坑内放点水，两个工人手持35m长的1216钢筋，上下反复钎插，如果钎插时突然手感很轻或其它异常感，即有较大可能性为遇到土洞或松散软流塑状粘土，此时应
10、记录其深度范围并报备有关人员以便处理。）8.1.1. 8施工勘察、防治措施和监测建议施工勘察：项目场地在详勘阶段，发现有岩溶现场。项目位于贵港市，贵港市属于岩溶发育区，项目有岩溶发育的可能性存在。根据岩土工程勘察规范（GB50021-20012009年版）第5.1.2条、广西壮族自治区岩土工程勘察规范（DBJ/T45-066-2018）第11.2.1条、岩溶地区建筑地基基础技术规范（DBJ45/024-2016）第427条规定及设计要求，本项目应进行施工勘察。防治措施：（1）由于碳酸盐地区的岩溶发育多存在不均匀性，当建筑物采用天然土层地基或复合地基时，基底开挖后，应对基底土层进行钎探,查明基底
11、是否存在土洞或软弱土层等，对于基底影响范围内的规模很小的土洞、溶洞可采用挖填夯实法、跨越法、充填法、垫层法处理，对垂向发育深度较大而宽度不大的溶洞可采用跨越法或多种方法综合处理，对深埋土洞、溶洞可采用注浆法、充填法、桩基法进行处理;（2）对于小型溶峰、基岩凸起部位，凿除一定深度后找平；（3）对于浅部溶沟、溶槽，清除岩面余泥后采用碎充填找平；（4）对于浅部岩面破碎，清除破碎岩石后，采用碎充填整平；（5）对于溶洞或埋藏较深的溶沟、溶槽，采用桩（墩）基础，穿越溶洞到达稳定基岩，亦可采用充填法；（6）对于洞顶板有一定厚度的情况，可根据其荷载情况采用钢管桩加固处理，采用洞顶板灰岩作为基础持力层；（7）对
12、于本区常见的垂直性溶蚀裂缝，因其宽度范围一般不大,多数宽度约为0.22.0m、发育深度往往大于30m,在施工勘察时加密钻探查明有关地质情况后，采用增大桩径、适当偏移桩位或者加桩的方法进行跨越处理；（8）在项目施工中以及建成使用后，应避免长时间、大量抽取地下水，确保场地土层的稳定，以免形成土洞及造成地面塌陷。监测建议：（1）地面变形监测；（2）地下水位的动态变化监测；（3）场区及附近的抽（降）水情况；（4）地下水位变化对土洞发育和岩溶塌陷发生的影响。8. 2岩溶对工程的危害程度岩溶作用的发育对工程建设可能造成的较为严重的危害有：（1）土洞、溶洞可能会引起地基塌陷，失稳甚至出现地基破坏;（2）溶沟、溶槽可能会引起地基沉降且沉降差异过大难于处理;（3）岩溶水可能造成地下工程的突水、涌水问题，对地下工程施工及工程运营使用会造成严重危害；（4）溶洞的发育对桩基稳定造成潜在隐患；（5）岩溶的发育对边坡工程危害也较大。
