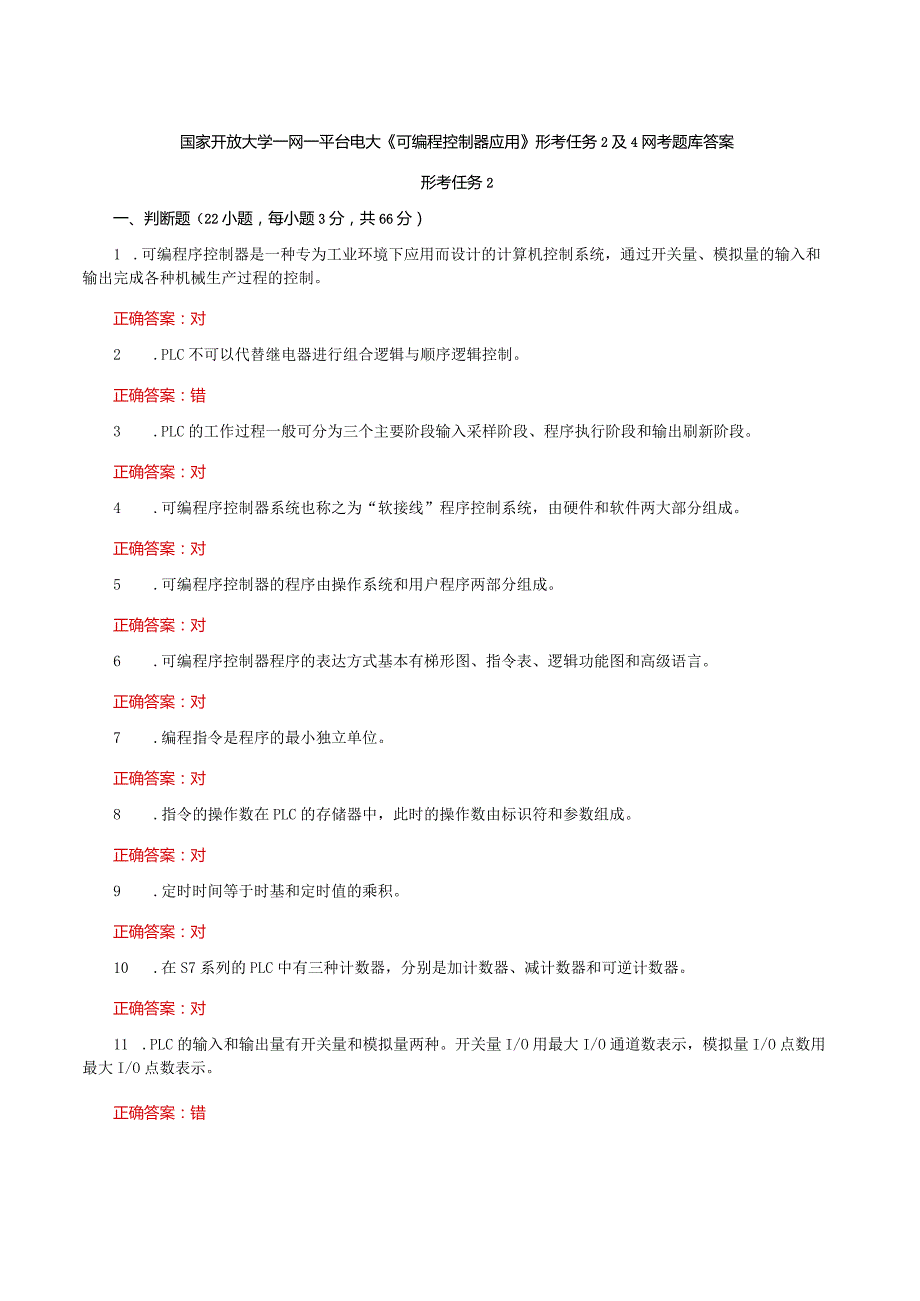

1、国家开放大学一网一平台电大可编程控制器应用形考任务2及4网考题库答案形考任务2一、判断题（22小题，每小题3分，共66分）1 .可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。正确答案：对2 .PLC不可以代替继电器进行组合逻辑与顺序逻辑控制。正确答案：错3 .PLC的工作过程一般可分为三个主要阶段输入采样阶段、程序执行阶段和输出刷新阶段。正确答案：对4 .可编程序控制器系统也称之为“软接线”程序控制系统，由硬件和软件两大部分组成。正确答案：对5 .可编程序控制器的程序由操作系统和用户程序两部分组成。正确答案：对6 .可编

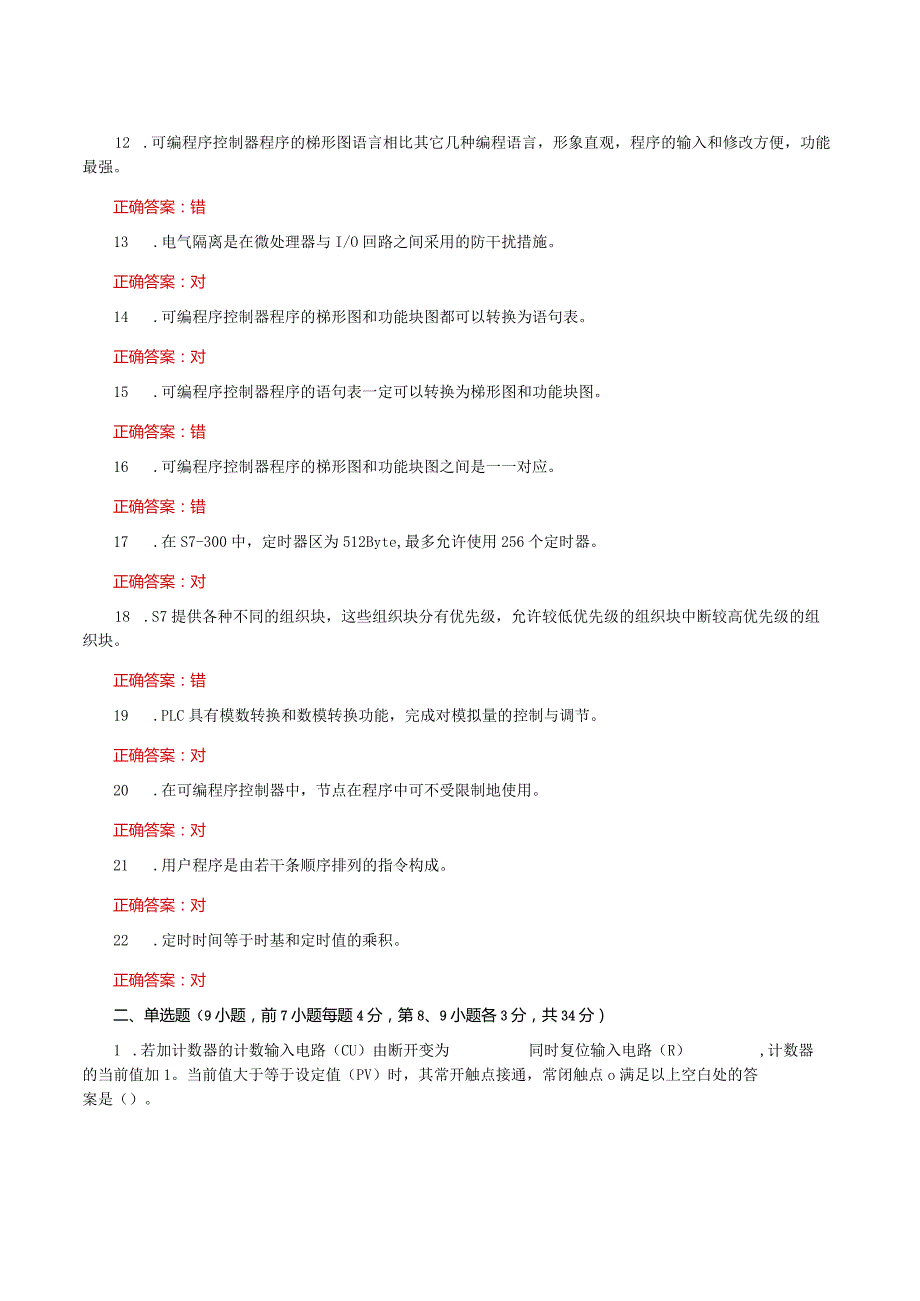

2、程序控制器程序的表达方式基本有梯形图、指令表、逻辑功能图和高级语言。正确答案：对7 .编程指令是程序的最小独立单位。正确答案：对8 .指令的操作数在PLC的存储器中，此时的操作数由标识符和参数组成。正确答案：对9 .定时时间等于时基和定时值的乘积。正确答案：对10 .在S7系列的PLC中有三种计数器，分别是加计数器、减计数器和可逆计数器。正确答案：对11 .PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。正确答案：错12 .可编程序控制器程序的梯形图语言相比其它几种编程语言，形象直观，程序的输入和修改方便，功能最强。正确答案：
3、错13 .电气隔离是在微处理器与I/O回路之间采用的防干扰措施。正确答案：对14 .可编程序控制器程序的梯形图和功能块图都可以转换为语句表。正确答案：对15 .可编程序控制器程序的语句表一定可以转换为梯形图和功能块图。正确答案：错16 .可编程序控制器程序的梯形图和功能块图之间是一一对应。正确答案：错17 .在S7-300中，定时器区为512Byte,最多允许使用256个定时器。正确答案：对18 .S7提供各种不同的组织块，这些组织块分有优先级，允许较低优先级的组织块中断较高优先级的组织块。正确答案：错19 .PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。正确答案：对20 .在可
4、编程序控制器中，节点在程序中可不受限制地使用。正确答案：对21 .用户程序是由若干条顺序排列的指令构成。正确答案：对22 .定时时间等于时基和定时值的乘积。正确答案：对二、单选题（9小题，前7小题每题4分，第8、9小题各3分，共34分）1 .若加计数器的计数输入电路（CU）由断开变为同时复位输入电路（R）,计数器的当前值加1。当前值大于等于设定值（PV）时，其常开触点接通，常闭触点o满足以上空白处的答案是（）。正确答案：接通断开断开2 .若加计数器的计数输入电路（CU）复位输入电路接通，计数器被,复位后其常开触点常闭触点_,当前值为0。满足以上空白处的答案是Oo正确答案：复位断开接通3 .通电
5、延时定时器（ToN）的输入（IN）电路接通时开始定时，当前值大于等于时，其定时器位变为1状态，其常开触点常闭触点满足以上空白处的答案是Oo正确答案：设定值接通断开4 .通电延时定时器（TON）的输入（IN）电路时被复位，复位后其常开触点,常闭触点,当前值等于0。满足以上空白处的答案是Oo正确答案：断开断开接通5 .下列梯形图中正确的是Oo正确答案:6 .设U10.0为一个没有使用的中间继电器，下列梯形图中正确的是OoM10.0QO.1-H（）正确答案：7 .如下梯形图，其对应的语句表为（）。M0.010.1M0.3JT5QOO1.lTIM0.4QOlHf-（I正确答案：1.D10.1A10.2
6、AN10.3=MO.O1.DNIO.1OIO.2OIO.3AIO.4NOT=MO.18 .如下梯形图，与其对应的指令为（）。M0.010.1M0.3T5QOOM0.4QOlHf-(I正确答案：1.DNMO.0AMO.1=04.11.DNMO.0=Q4.29 .如下梯形图，与其对应的指令为OoMo.010.1M0.3T5QOOHhHWM0.4QOlHi-_(I正确答案：AN10.1=MO.3AT5=QO.OANMO.4=QO.1形考任务4一、判断题（正确的打错误的打X,16小题，前14小题每题6分，第15、16小题每题8分，共100分）1 .S7-300/S4-400可以通过多点接口（MPI）接
7、口组成PLC网络。正确答案：,对2 .MPl是多点接口的简称，MPI网采用全局数据（或GD）的通信模式。正确答案：.对3 .全局数据（GD）通信方式以多点接口（MPI）分支网为基础，是为循环的传送少量数据而设计的。正确答案：.对4 .全局数据（或GD）通信方式以MPl分支网为基础，是为循环的传送少量数据而设计的。正确答案：.对5 .可编程序控制器系统中，主站之间的通信方式为令牌方式，主站与从站之间为主从方式，以及这两种方式的混合。正确答案：,对6 .PROFlBUS网络由主站、从站、网络部件等构成。正确答案：.对7 .DCS是集散控制系统的简称，由单回路仪表控制系统发展起来。正确答案：.对8
8、.PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。正确答案：错9 .PLC在一个工作周期中，输入采样和输出刷新的时间一般为秒级。正确答案：错10 .在S7-300中，定时器区为512Byte,最多允许使用512个定时器。正确答案：错11 .工控机应用系统比PLC应用系统可靠性较高。正确答案：错12 .集散控制系统由单回路仪表控制系统发展起来，主要侧重于开关量顺序控制方面。正确答案：错13 .S7提供各种不同的组织块，这些组织块分有优先级，允许较高优先级的组织块中断较低优先级的组织块。正确答案：.对14 .对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。正确答案：错15 .工业以太网（IndUStri正确答案：1Ethernet）的每个PLC上都装有一个以太网模板CP,他们的作用是进行PLC之间的通信。正确答案：.对16 .PROFlBUS-DP是一种为速度而优化的协议，它是为了在PLC（DP主站）和分布式I/O（DP从站）之间的通信而特别设计的。正确答案：.对
