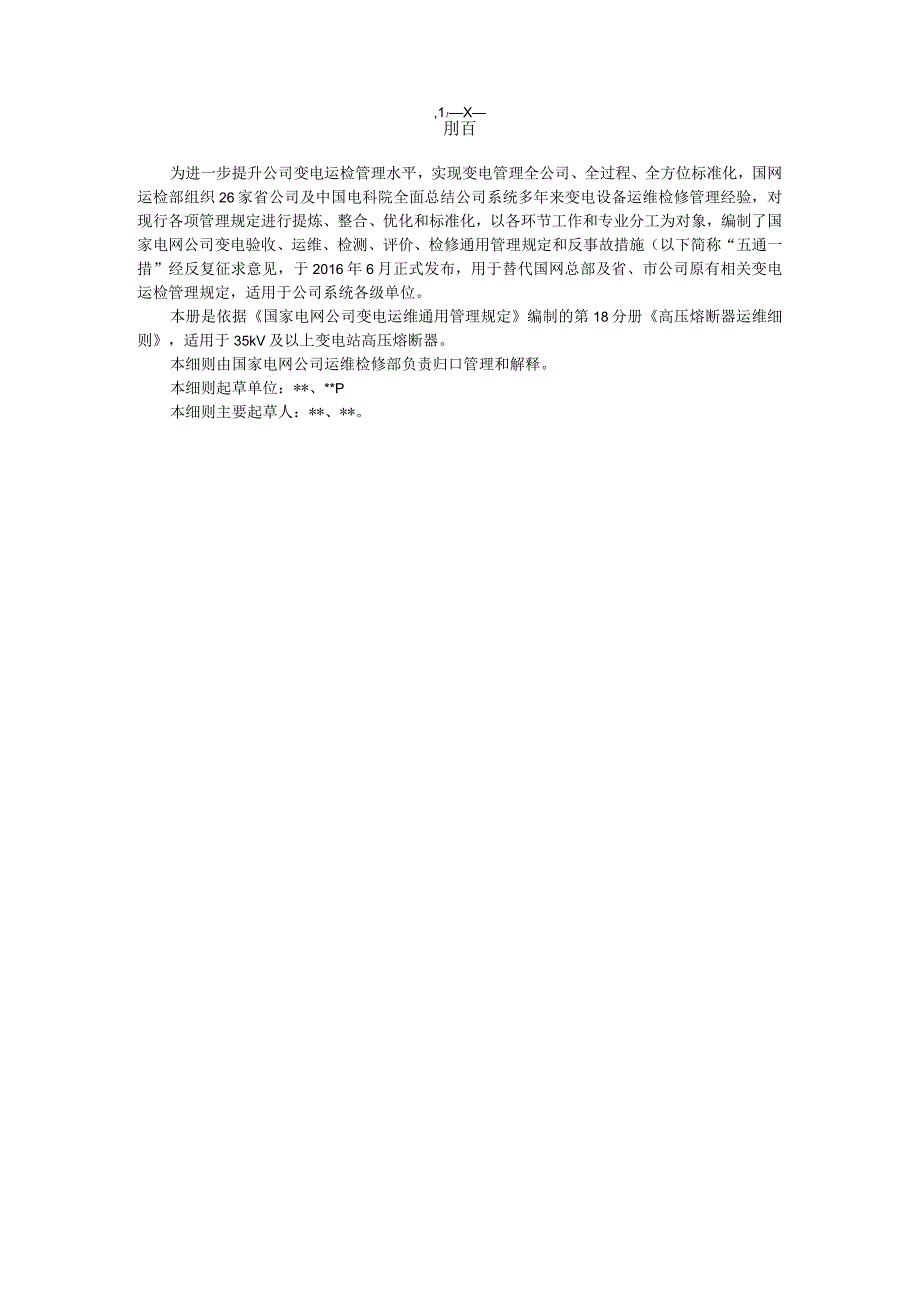

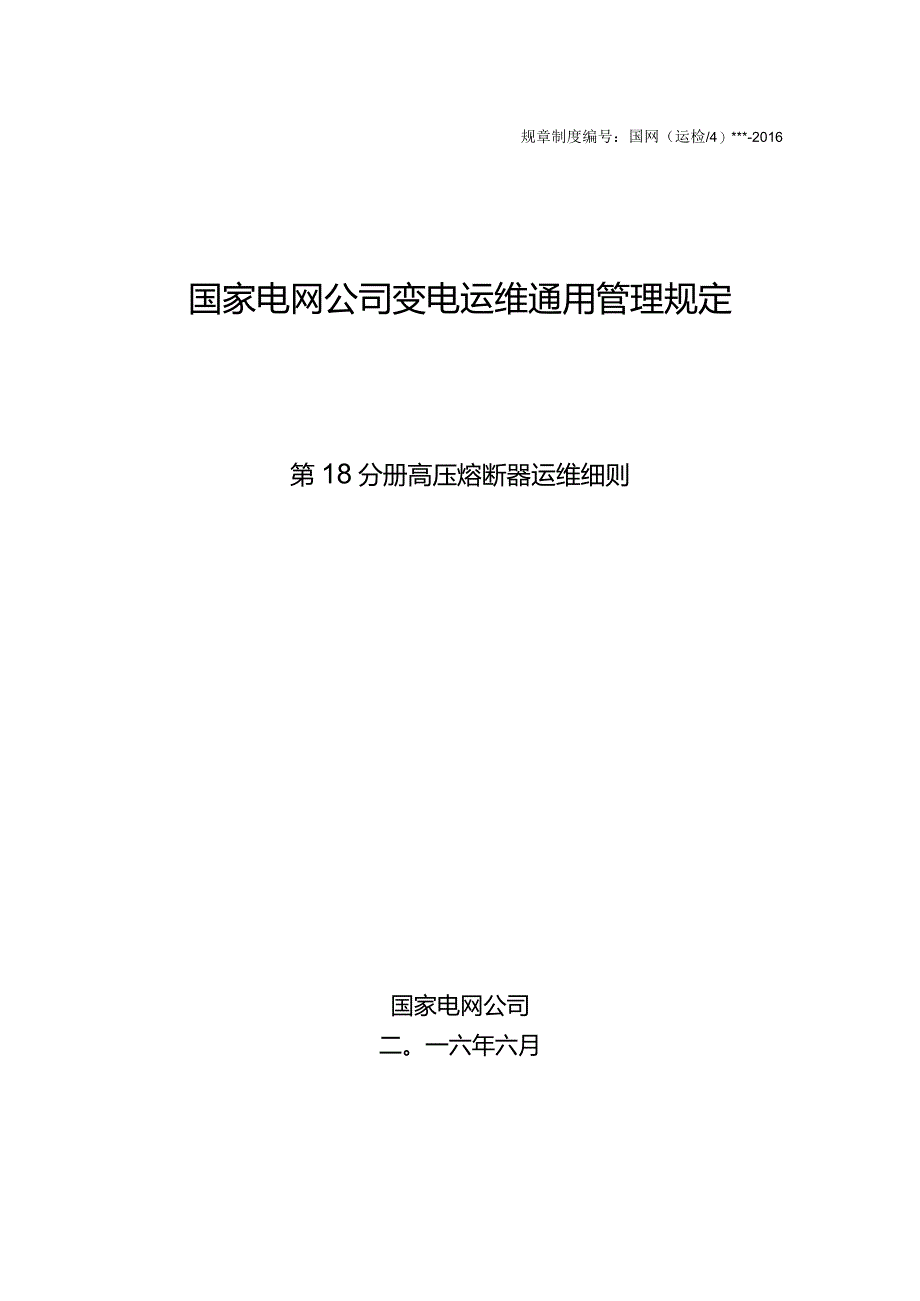

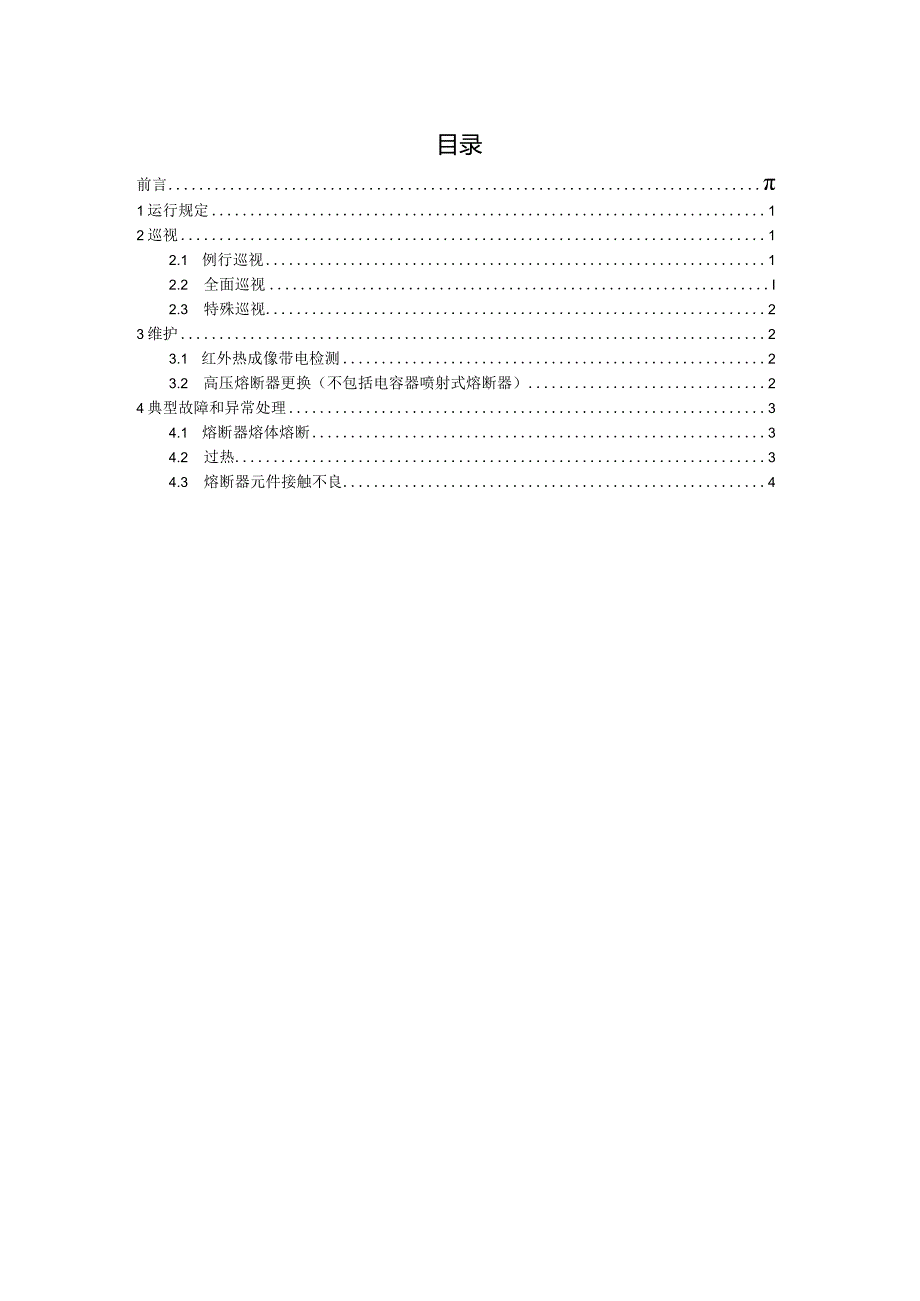

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电运维通用管理规定第18分册高压熔断器运维细则国家电网公司二。一六年六月目录前言1运行规定12巡视12.1 例行巡视12.2 全面巡视I2.3 特殊巡视23维护23.1 红外热成像带电检测23.2 高压熔断器更换（不包括电容器喷射式熔断器）24典型故障和异常处理34.1 熔断器熔体熔断34.2 过热34.3 熔断器元件接触不良4,11X刖百为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和
2、标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”经反复征求意见，于2016年6月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本册是依据国家电网公司变电运维通用管理规定编制的第18分册高压熔断器运维细则，适用于35kV及以上变电站高压熔断器。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*P本细则主要起草人：*、*。高压熔断器运维细则1运行规定a）高压熔断器送电前必须试验合格，各项检查项目合格，各项指标满足要求，按照整定配置要求选型，并经验收合
3、格，方可投运。b）高压熔断器的额定电压应满足运行要求。c）高压熔断器的额定电流选择应能满足被保护设备熔断保护的可靠性、选择性、灵敏性，其保护特性应与被保护对象的过载特性相适应，考虑到可能出现的短路电流,选用相应分断能力的高压熔断器0d）高压熔断器更换应使用参数相同、质量合格的熔断器。在雷电活动时段不得进行户外高压熔断器的更换工作。e）户外高压熔断器不允许使用户内型熔断器进行替代。f）安装时间超过5年的电容器户外用高压熔断器（外熔断件）应进行更换。g）变电运维班（站）应备有所辖变电站同型号、同参数的高压熔断器备件，分类存放。h）变电运维班（站）内的备用高压熔断器应建立清册，具备领用和补充的管理制
4、度。i）被保护设备的参数发生变化后，应重新核对所选用高压熔断器的参数。2巡视2.1例行巡视2.1.1巡视要求a）外观无破损裂纹、无变形、外绝缘部分无闪烁放电痕迹及其它异常现象；b）各接触点外观完好，接触紧密，无过热现象及异味，外表面无异常变色；c）表面应无严重凝露、积尘现象；d）所有外露金属件的防腐蚀层应表面光洁、无锈蚀；e）原存在的设备缺陷是否有发展趋势；f）结合变电站现场运行专用规程中高压熔断器结构特点补充检查的其他项目。2.1.2限流式熔断器在巡视要求的情况下增加以下项目：a）绝缘材料部位防潮措施应完好无损，石英砂等填充材料无泄露。2.1.3喷射式熔断器在巡视要求的情况下增加以下项目：a
5、）金属弹簧表面应无锈蚀、断裂现象；b）电容器用喷射式熔断器的熔断指示牌位置应无异常，并与实际运行状态相符。2.1.4跌落式熔断器在巡视要求的情况下增加以下项目：a）各接触点外观完好，静、动触头接触紧密，无过热现象；b）安装在横担（构架）上应牢固可靠，无晃动或松动现象。c）熔断器支撑构架无严重锈蚀。全面巡视在例行巡视的基础上增加以下项目:2.2.1喷射式熔断器a）同组别的熔断指示牌安装位置、角度应基本统一并符合说明书要求，有脱离原位置的情况须查找原因；b）检查框架式电容器网门与熔断器之间的距离，不能在熔断器弹簧甩出时碰到网门。2.2.2跌落式熔断器检查熔断件轴线与铅垂线的夹角应为1530。2.3
6、特殊巡视2.3.1新投入的高压熔断器巡视新投运高压熔断器应使用红外成像测温仪进行测温。2.3.2异常天气时的巡视a）潮湿天气检查高压熔断器（尤其是户内）无凝露；b）大风天气重点检查户外高压熔断器安装位置、角度等无变化，动、静触头的紧固件无松动现象，无异物搭挂；c）雪后检查户外熔断器外表面无结冰、无影响绝缘水平的冰溜。2.3.3过载时的巡视站用变压器的负载超过允许的正常负载时，应对高压熔断器进行测温监视，并及时调整负荷分配。2.4熄灯巡视a）检查熔断器瓷质绝缘有无电晕、闪络。b）检查熔断器电气连接处有无过热发红。3维护3.1红外热成像带电检测3.1.1高压熔断器的红外测温周期根据变电站电压等级的
7、不同，按以下原则执行：100OkV变电站精确测温每月一次；33075OkV变电站，迎峰度夏前、迎峰度夏期间、迎峰度夏后各开展1次精确测温。220kV及以下，迎峰度夏前、迎峰度夏期间、迎峰度夏后各开展1次精确测温。3.2高压熔断器更换（不包括电容器喷射式熔断器）3.2.1更换前应退出可能误动的保护。3.2.2更换前应拉开或取下电压互感器二次空气开关或熔断器。3.2.3更换前应拉开电压互感器一次隔离开关，并将熔断器两侧接地；手车式将手车拉至检修位置。3.2.4更换前应测量熔断相并确认。3.2.5更换前应检查电压互感器（PT）本体无异常。3.2.6更换前应检查新电压互感器（PT）熔断器应完好，参数符
8、合要求。3.2.7更换应使用专用工具拆卸熔断器套管，装卸高压熔断器，应戴护目眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。3.2.8更换后更原熔断器套管并拧紧，确认各连接部位接触良好。3.2.9更换后应测量二次各相电压正常，检查保护运行正常。3.2.10户外高压熔断器更换过程中，登高作业应使用合格的绝缘梯，专人扶梯，登高者使用合格的安全带。3.2.11户外高压熔断器更换过程中应使用扳手或螺丝刀拆卸无弹簧侧熔断器套管侧盖。3.2.12户外高压熔断器更换过程可用手按住熔断件，利用弹簧压力弹出熔断件，如熔断件已经破碎，需将套管两侧的侧盖全部拆除，使用工具将破碎熔断件取出，并使用毛撑等工
9、具将套管内残留碎片及石英清除后装入合格熔断件。3. 2.13跌落式熔断器更换时，先拉中间相，后拉边相（如有风时先拉背风的边相，后拉迎风的边相），合时顺序与此相反。4典型故障和异常处理4.1熔断器熔体熔断4. 1.1现象：a）熔断器熔体熔断、喷射或跌落；b）出现PT断线、电容器不平衡电压（电流）保护动作、变压器低压侧缺相等异常情况。4. 1.2处理原则：4. 1.2.1PTx站用变限流式高压熔断器熔断（PT断线时）a）应退出可能误动的保护。b）检查确定熔断相别。c）根据调度命令停电并做好措施。d）更换新熔断器时，应检查额定值与被保护设备相匹配。e）更换前后使用万用表测量熔断器阻值合格。f）送电后
10、测量PT二次电压正常，投入相应的保护。g）更换后再次熔断不得试送，联系检修人员处理。4. 1.2.2电容器喷射式高压熔断器熔断（不平衡保护动作）a）根据调度命令停电并做好措施，注意逐台放电。b）通知专业班组检查设备并处理问题。c）验收合格后方可投入运行。4. 1.2.3变压器跌落式熔断器熔断（低压侧缺相）a）应退出可能误动的保护。b）检查确定熔断相别。c）根据调度命令停电并做好措施。d）更换新熔断器时，应检查额定值与被保护设备相匹配。e）更换前后使用万用表测量熔断器阻值合格。f）更换新熔断器时，要检查熔管内部烧伤情况，如有严重烧伤，应同时更换熔断件。g）熔断件内必须使用标准熔体，禁止用铜丝铝丝
11、代替熔体。h）送电后投入相应的保护。i）更换后再次熔断不得试送，联系检修人员处理。4. 2.1现象:熔断器变色、温升异常。4. 2.2处理原则：a）不同相别温差过大，更换过热相的高压熔断器.b）电容器喷射式熔断器温度超过55C需更换。c）额定温升超过说明书规定值时需更换。d）若更换后过热现象未消除，检查连接处是否接触不良，通知专业班组检查被保护设备。4. 3熔断器本体故障4. 3.1现象：高压熔断器的外观出现裂纹、碎裂、断股等明显异常。4. 3.2处理原则：a）限流式熔断器瓷熔断件损坏时，无论填充料是否泄露，都必须更换熔断器。b）喷射式熔断器拉线断股时，可以只更换熔丝。4. 4熔断器元件接触不良4. 4.1现象：被保护设备电压、电流等参数间断性异常，但未出现断线、缺相情况。4. 4.2处理原则：更换异常相别的高压熔断器。
