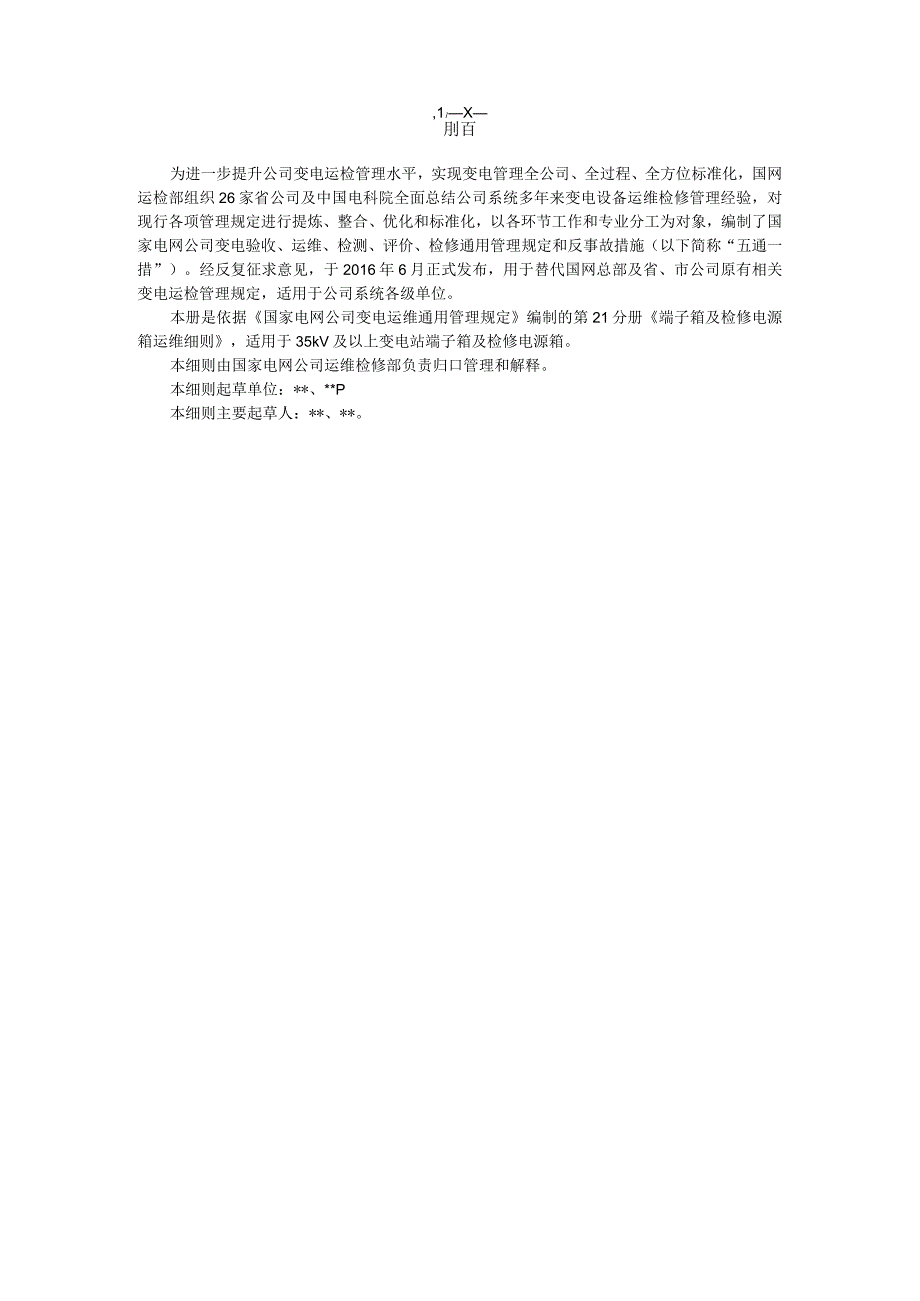

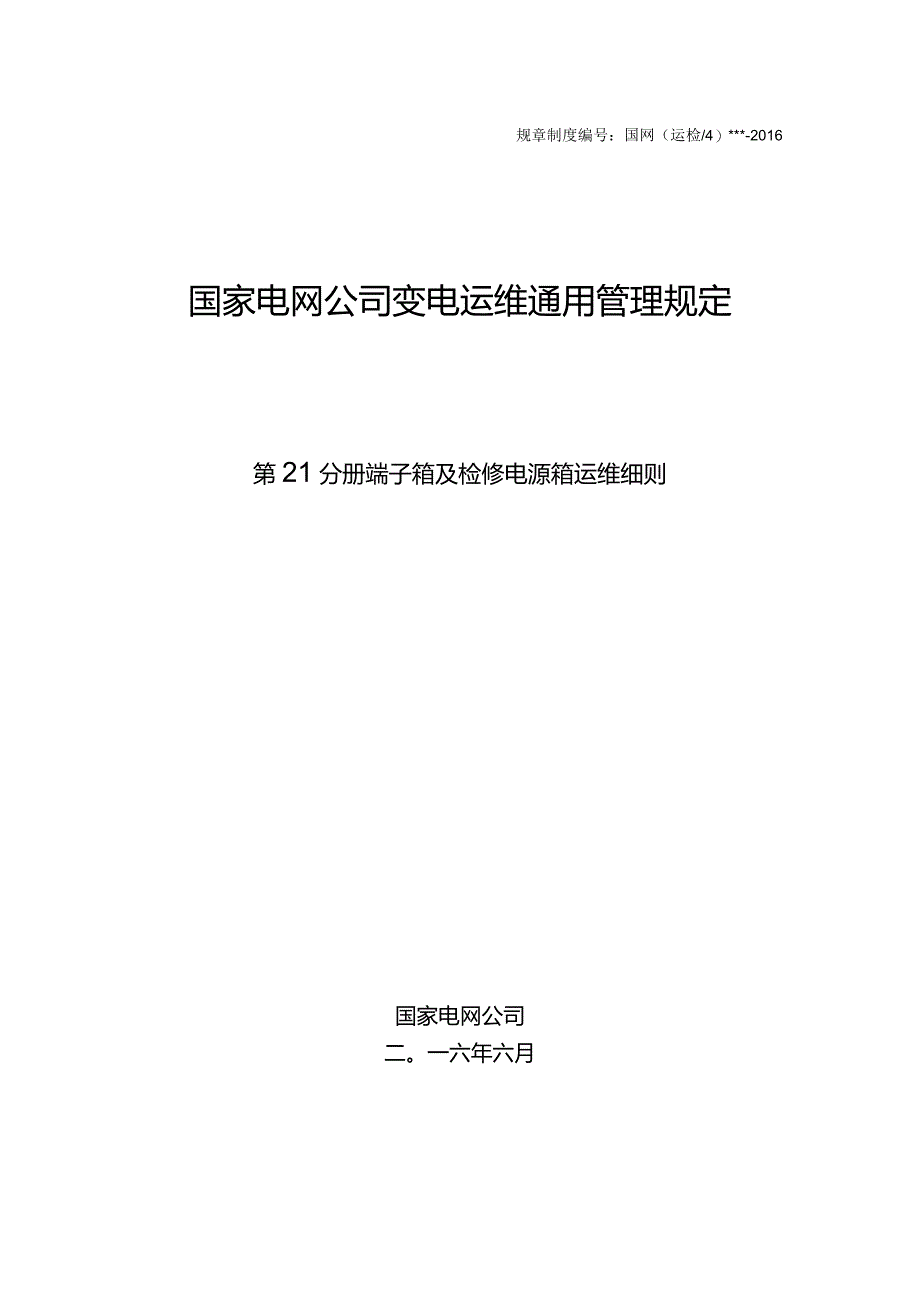

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电运维通用管理规定第21分册端子箱及检修电源箱运维细则国家电网公司二。一六年六月目录前言I1运行规定1.1 一般规定1.2 标识规定13接地规定1.4 接线规定1.5 封堵规定1.6 端子箱驱潮加热装置规定2巡视22.1 例行巡视22.2 全面巡视22.3 特殊巡视23维护23.1 箱体维护23.2 封堵维护33.3 驱潮加热装置维护33.4 照明装置维护33.5 熔断器、空气开关、接触器、插座维护33.6 红外检测34典型故障和异常处理44.1 箱门或箱体变形44.2 端子箱受潮4,11X刖百为进一步提升公司变电运检管理水平，实现变电管
2、理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年6月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本册是依据国家电网公司变电运维通用管理规定编制的第21分册端子箱及检修电源箱运维细则，适用于35kV及以上变电站端子箱及检修电源箱。本细则由国家电网公司运维检修部负责归口管理和解释。本
3、细则起草单位：*、*P本细则主要起草人：*、*。端子箱及检修电源箱运维细则1运行规定1.1 一般规定1.1.1 端子箱及检修电源箱送电前经验收合格，方可投运。1.1.2 端子箱基座高于地面，周围地面无塌陷、无积水。1.1.3 端子箱及检修电源箱内部应干净、整齐，无灰尘、蛛网等异物；箱内无积水，无凝露现象；箱内通风孔畅通，无堵塞；端子箱锁具应完好。1.1.4 敞开式设备同一间隔内的多台隔离开关的电机电源，在端子箱内必须分别设置独立的开断设备。1.1.5 电缆芯绝缘层外观无破损，备用电缆芯线需分别绝缘包扎处理。1.2 标识规定1.2.1 箱外标识牌清晰，无褪色脱落。箱内元器件标识齐全、命名正确、清
4、晰。1.2.2 检修电源箱内应有交流回路电气示意图，明确空气开关及插座接线布置，级差配置。1.2.3 端子排的二次线必须穿有清晰的标号牌，清楚注明二次线的对侧端子排号及二次回路号。1.2.4 二次电缆必须挂有清晰的电缆走向牌，清楚注明二次电缆的型号、两侧所接位置，电缆走向牌排列要整齐。1.3 接地规定1.3.1 箱门与箱体间较链连接牢固，并用软铜线连接。1.3.2 二次接地线及二次电缆屏蔽层应与接地铜排可靠连接。1.3.3 箱体及底座应可靠接地，并使用黄绿相间的接地标识。1.4 接线规定1.4.1 端子排在端子箱内的布置要整齐。1.4.2 接到端子排的二次线相互之间保持水平、平行，连接牢固，且
5、线芯裸露部分不应大于5mmO1.4.3 每个接线端子不得超过两根接线，不同截面芯线不得接在同一个接线端子上。1.4.4 端子排正、负电源之间以及正电源与分、合闸回路之间，宜以空端子或绝缘隔板隔开。1.5 封堵规定1.5.1 箱体与基础间电缆孔洞采用绝缘、防火材料封堵。1.5.2 端子箱及检修电源箱封堵应完好、平整、无缝隙。1.5.3 箱门密封条完好，密封可靠。1.6 端子箱驱潮加热装置规定1.6.1 端子箱内应加装驱潮加热装置，装置应设置为自动或常投状态，驱潮加热装置电源应单独设置，可手动投退。1.6.2 温湿度传感器应安装于箱内中上部，发热元器件悬空安装于箱内底部，与箱内导线及元器件保持足够
6、的距离。2巡视2.1 例行巡视2.1.1 箱门运行编号标识清晰，标识牌无脱落。2.1.2 箱体基座无倾斜、开裂、沉降。2.1.3 箱门与箱体连接良好，锁具完好，本体无锈蚀。2.1.4 箱体接地良好，黄绿相间的接地标识清晰，无脱落、变色。2.1.5 检修电源箱门侧面临时电源接入孔洞封闭良好。2.2 全面巡视全面巡视在例行巡视的基础上增加以下项目：2 .2.1箱内元器件标识齐全、命名正确，且无脱落。3 .2.2箱内隔离380V交流铜排小母线绝缘挡板无破损，带电标识清晰，无脱落。2.2.3箱体密封良好，内部无进水、受潮、锈蚀，无凝露。2.2.4驱潮加热装置运行正常，温湿度控制器参数设定正确，手动加热
7、器按照环境温湿度变化投退。2.2.5箱内电缆孔洞封堵严密，防火板无变形翘起，封堵无塌陷、变形。2.2.6箱内开关、刀闸、把手等位置正确，熔断器运行正常。2.2.7电源正常，漏电保护器工作正常。2.2.8箱内端子无变色、过热，空气开关无过热、烧损。2.2.9 箱内二次接地线及二次电缆屏蔽层与接地铜排可靠连接，压接螺栓无松动，箱门接地软铜线完好，无松动，脱落。2.2.10 电缆绑扎牢固，电缆号牌、二次接线标示清晰正确、排列整齐；备用电缆芯线绝缘包扎无脱落，无短路接地隐患。2.2.11箱内照明灯具完好，照明正常，接触开关无卡涩。2. 2.12箱内干净、整齐，无灰尘、蛛网等异物。2.3特殊巡视2. 3
8、.1在高温、大负荷运行期间，应对箱内设备红外测温。3. 3.2新投入运行、检修、改造或长期停运后重新投入运行，检查箱门密封良好，箱内元件无发热。4. 3.3气温骤降后，检查箱体内驱潮加热装置正确投入，手动加热器要及时投入。5. 3.4大雨过后，通风孔无堵塞，箱体内无进水，驱潮加热装置正确投入。6. 3.5大风、冰雪、冰雹及雷雨后，检查端子箱无变形，箱内设备运行正常，无损坏。7. 3.6沙尘暴天气或沙尘天气后，检查端子箱无变形，箱门密封良好，通风孔无堵塞。3维护7.1 箱体维护7.1.1 每半年进行一次箱体的检查维护。7.1.2 密封条老化或破损造成密封不严时，及时更换箱体密封条，更换后检查箱门
9、关闭密封良好。7.1.3 箱门钱链或把手损坏造成箱门关不严，及时维修或更换校链和把手，维护完毕后检查箱门关闭良好、严密、无卡涩现象。7.1.4 处理箱体锈蚀部分，涂抹防腐材料,涂抹需均匀、光滑。7.1.5 箱体、箱门、二次接地松动或脱落时，应紧固螺栓或更换。7.1.6 黄绿相间的接地标识起皮、脱色或损坏时，应去除起皮部分，重新涂刷或粘贴。7.2 封堵维护8. 2.1每月进行一次封堵的检查维护。3.2.2封堵时，应用防火堵料封堵，必要时用防火板等绝缘材料封堵后再用防火堵料封堵严密，以防止发生堵料塌陷。3. 2.3封堵时应防止电缆损伤，松动造成设备异常。3. 2.4封堵完毕后，检查孔洞封堵完好。3
10、.3驱潮加热装置维护3.3.1每季度进行一次驱潮加热装置的检查维护.3.3.2根据环境变化驱潮加热装置是否自动投切判断装置工作是否正常。3.3.3维护时做好与运行回路的隔离措施，断开驱潮加热回路电源。3.3.4更换损坏的加热器、感应器、控制器等元件。3.3.5检查加热器工作状况时，工作人员不宜用皮肤直接接触加热器表面，以免造成烫伤。3. 3.6工作结束逐一紧固驱潮加热回路内二次线接头，防止松动断线。3.4照明装置维护3.4.1每季度进行一次照明装置的检查维护。3.4.2维护时做好与运行回路的隔离措施，断开照明回路电源。3.4.3箱内照明装置不亮时，检查照明装置及回路，如接触开关是否卡涩，回路接
11、线有无松动。3.4.4更换灯泡，应安装牢固可靠，更换后，检查照明装置是否正常点亮。3.5 熔断器、空气开关、接触器、插座维护3.5.1 每半年进行一次熔断器、空气开关、接触器、插座的检查维护。3.5.2 5.2熔断器、空气开关及接触器等损坏后，应先查找回路有无短路，如仅是元件损坏，立即更换。3.5.3 更换配件应使用同容量备品设备，熔断器、空气开关更换应满足级差配置要求。3.5.4 插座配置满足设计、规范和负荷的要求，通电后插座电压测量正常。3.5.5 5.5更换后，熔断器再次熔断或空气开关再次跳闸，应查明具体故障原因。3.6 红外检测3.6.1端子箱及检修电源箱红外测温每半年至少1次，应根据
12、特巡要求增加红外检测次数。3.6.2检测范围为端子箱及检修电源箱内所有设备。3.6.3重点检测接线端子、二次电缆、空气开关、熔断器、接触器。3. 6.4测试设备温度是否在正常范围，有疑问，应汇报并进行复测。4典型故障和异常处理3.1 箱门或箱体变形4. 1.1现象箱门或箱体发生变形。5. 1.2处理原则a）发现因外力引起的端子箱门或箱体严重变形、损坏时，立即联系检修人员处理。b）箱体变形处理时应做好相应防范措施，防止端子短路、开路引起设备误动，防止电缆绝缘受损，必要时向值班调控人员申请停运处理。4.2端子箱受潮4 .2.1现象箱内有凝露。5 .2.2处理原则a）检查驱潮加热装置运行是否正常。如果驱潮加热装置故障，应及时更换。b）如果防凝露装置正常，应查找受潮原因，如箱体密封损坏，应及时处理箱体密封。c）如果是天气原因造成箱体凝露，可开启箱门通风干燥，必要时使用干燥的抹布均匀地擦除，擦拭的过程应缓慢，并做好防范措施。cl）如箱体凝露危及设备安全运行时，向值班调控人员申请停运处理。
