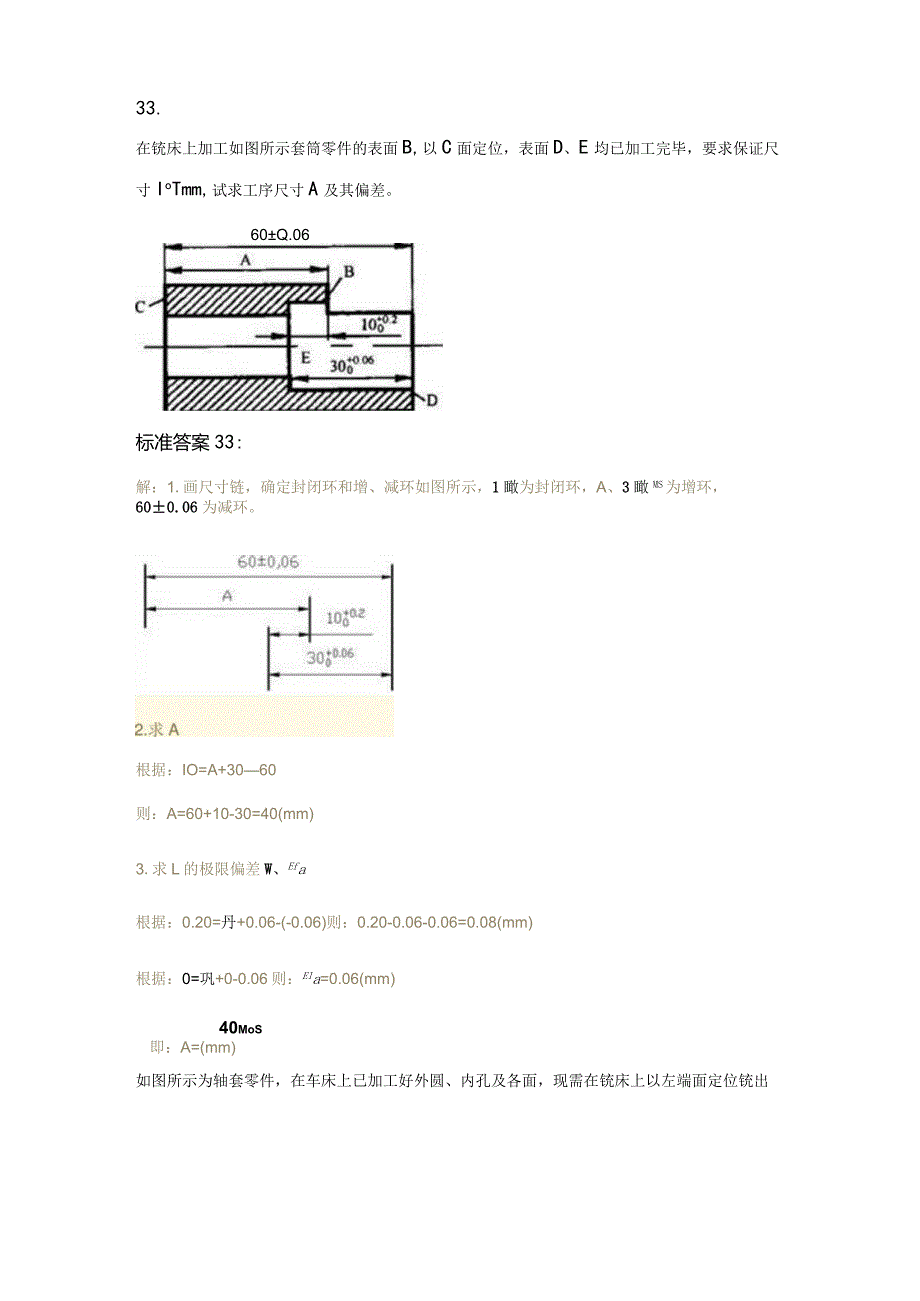

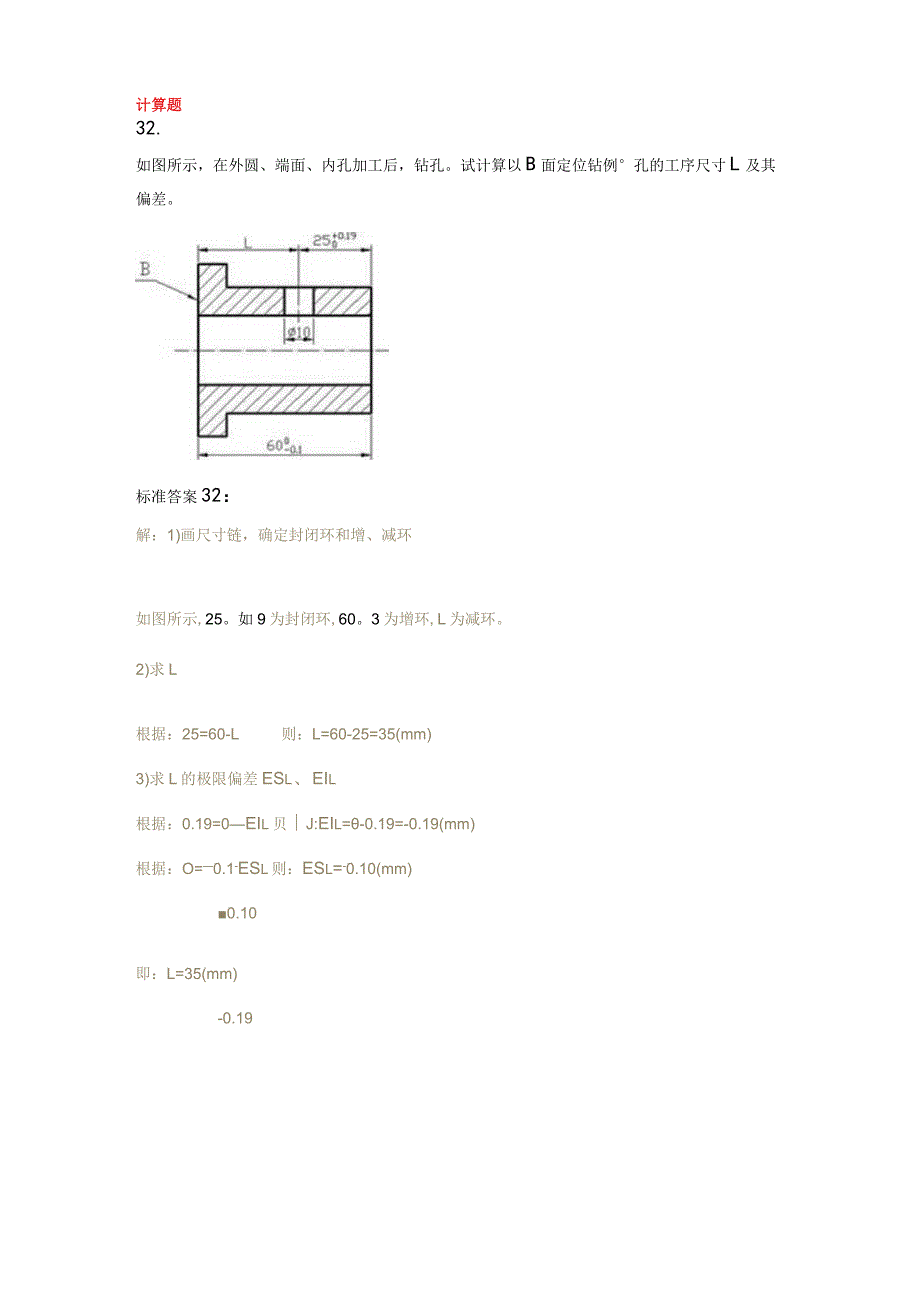

1、计算题32.如图所示，在外圆、端面、内孔加工后，钻孔。试计算以B面定位钻例孔的工序尺寸L及其偏差。标准答案32：解：1)画尺寸链，确定封闭环和增、减环如图所示,25。如9为封闭环,60。3为增环,L为减环。2)求L根据：25=60-L则：L=60-25=35(mm)3)求L的极限偏差ESl、EIl根据：0.19=0EIl贝J:EIl=-0.19=-0.19(mm)根据：O=0.1-ESl则：ESl=-0.10(mm)0.10即：L=35(mm)-0.1933.在铳床上加工如图所示套筒零件的表面B,以C面定位，表面D、E均已加工完毕，要求保证尺寸IoTmm,试求工序尺寸A及其偏差。60Q.06标
2、准答案33:解：1.画尺寸链，确定封闭环和增、减环如图所示，1瞰为封闭环，A、3瞰MS为增环，600.06为减环。根据：IO=A+3060则：A=60+10-30=40(mm)3.求L的极限偏差W、Efa根据：0.20=丹+0.06-(-0.06)则：0.20-0.06-0.06=0.08(mm)根据：0=巩+0-0.06则：Ela=0.06(mm)40MoS即：A=(mm)如图所示为轴套零件，在车床上已加工好外圆、内孔及各面，现需在铳床上以左端面定位铳出右端槽，并保证尺寸2602mm,试求工序尺寸Z及其偏差。26*02TTY/)/50J.标准答案34:解：1）画尺寸链，确定封闭环和增、减环。如图所示，2602m11为封闭环，A、5%.E为增环，1%*e200.bwn为减环。2)求A根据：26=(50+A)-(10+20)则：A=26+10+20-50=6(mm)3)求A的极限偏若电、e1a根据：0.20=(q+0)-(0-0.1)则：双=0.20-0.1=0.1(mm)根据:-0.20=(巩-0.1)-(+0.05+0.1)则:ElA=0.05+0.1+0.1-0.20=0.05(mm)WMlo即：A=(mm)
