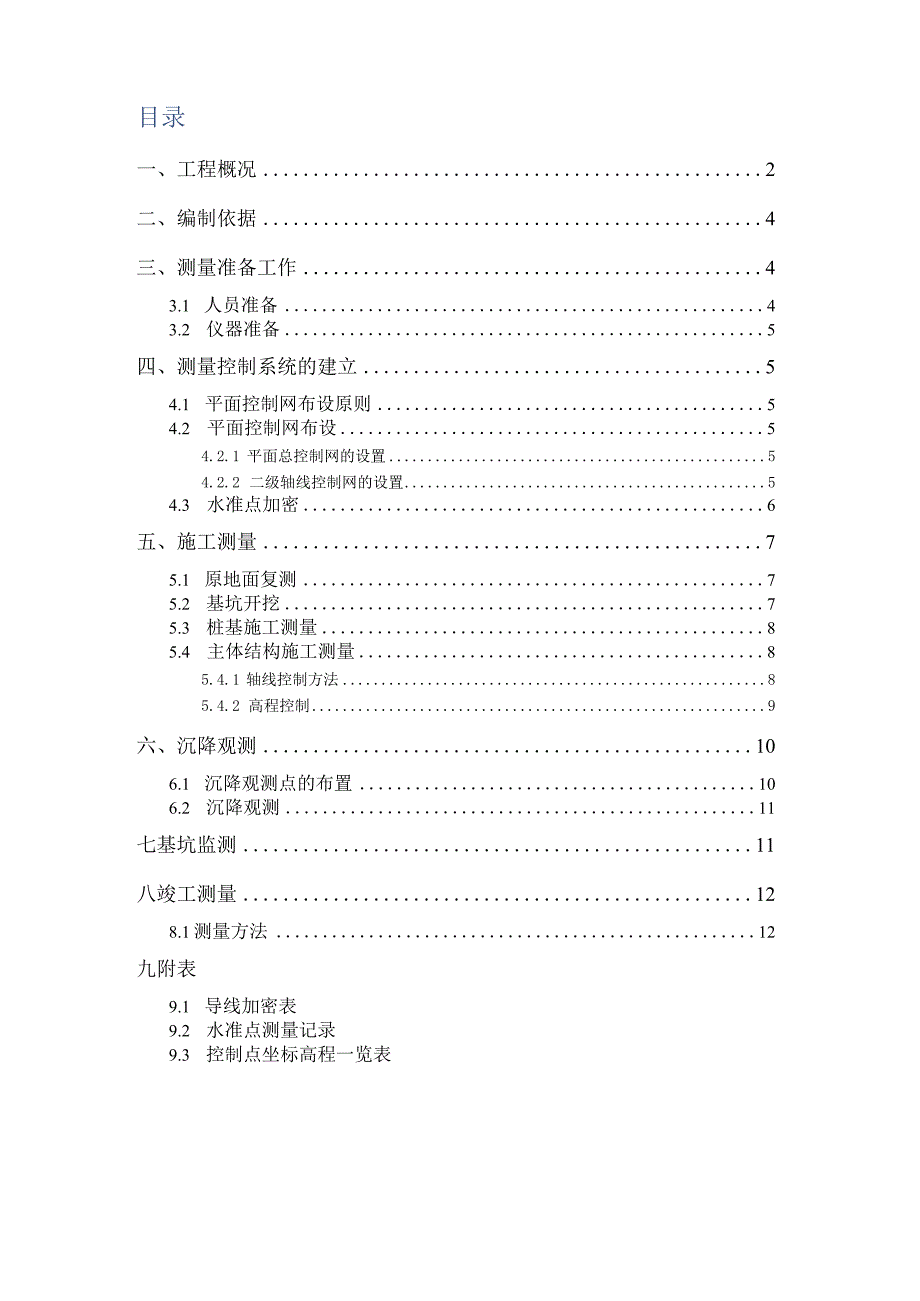

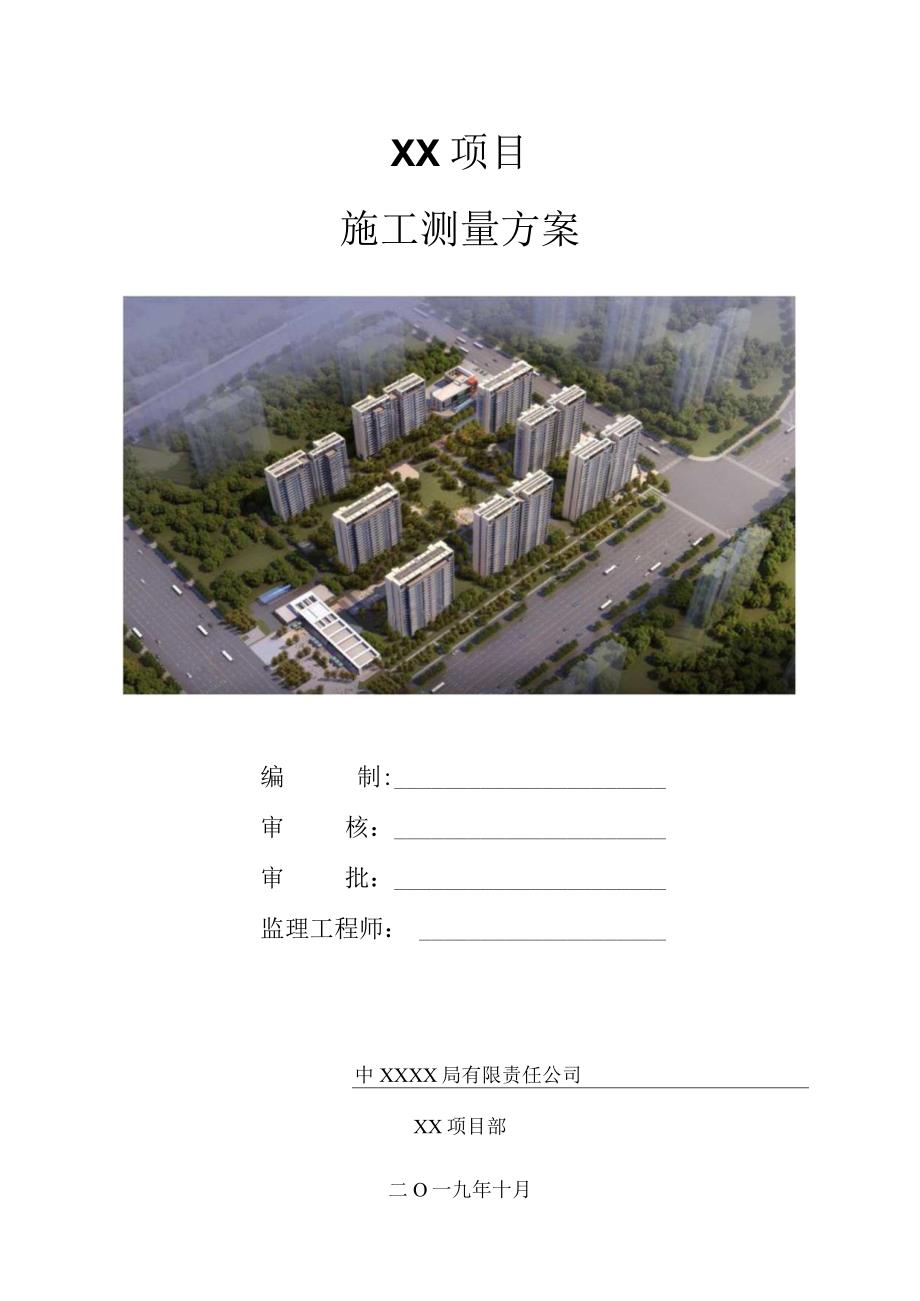

1、XX项目施工测量方案编制:审核:审批:监理工程师:中XXXX局有限责任公司XX项目部二O一九年十月目录一、工程概况2二、编制依据4三、测量准备工作43.1 人员准备43.2 仪器准备5四、测量控制系统的建立54.1 平面控制网布设原则54.2 平面控制网布设54.2.1 平面总控制网的设置54.2.2 二级轴线控制网的设置54.3 水准点加密6五、施工测量75.1 原地面复测75.2 基坑开挖75.3 桩基施工测量85.4 主体结构施工测量85.4.1 轴线控制方法85.4.2 高程控制9六、沉降观测106.1 沉降观测点的布置106.2 沉降观测11七基坑监测11八竣工测量128.1测量方法

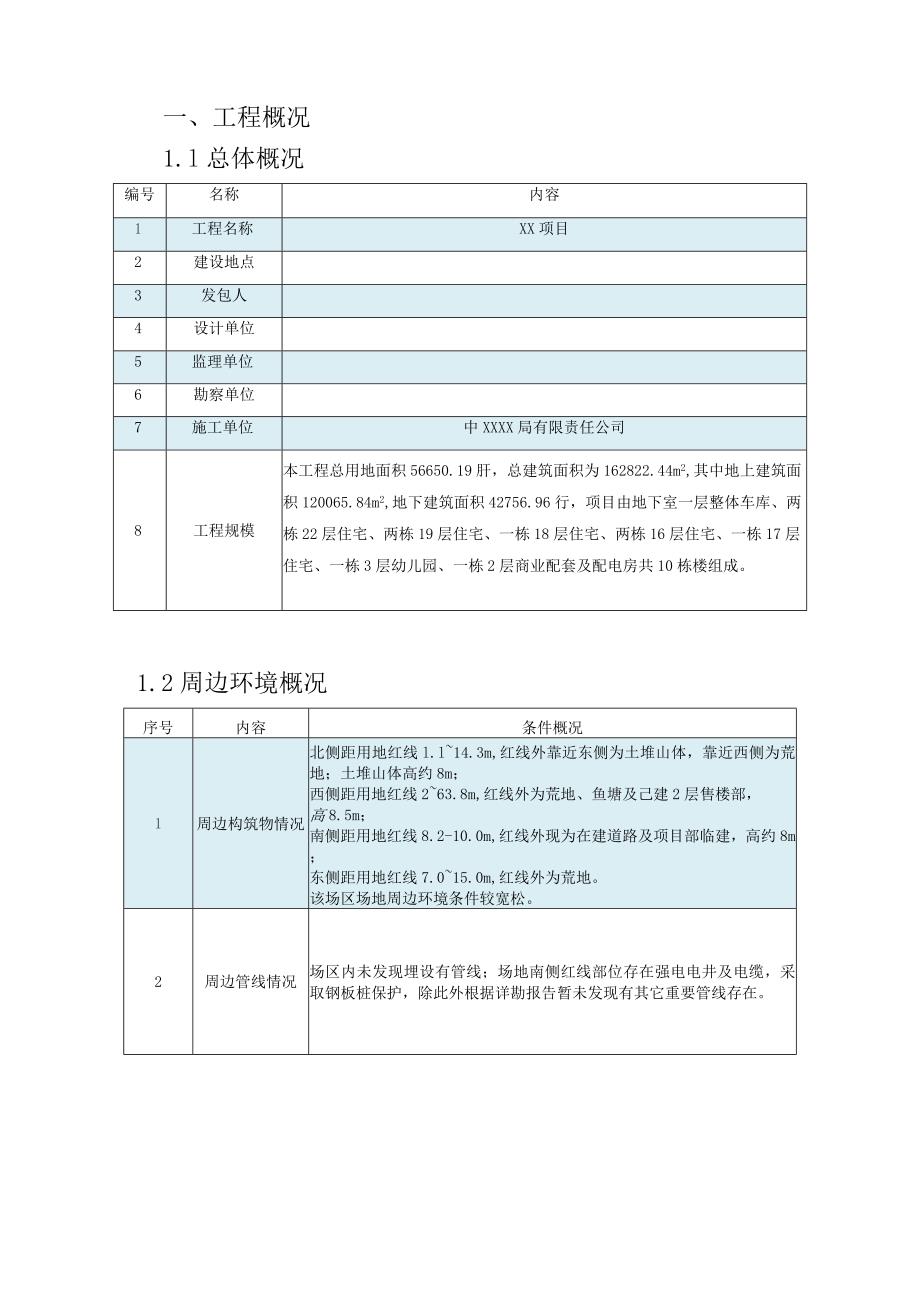

2、12九附表9.1 导线加密表9.2 水准点测量记录9.3 控制点坐标高程一览表一、工程概况1.l总体概况编号名称内容1工程名称XX项目2建设地点3发包人4设计单位5监理单位6勘察单位7施工单位中XXXX局有限责任公司8工程规模本工程总用地面积56650.19肝,总建筑面积为162822.44m2,其中地上建筑面积120065.84m2,地下建筑面积42756.96行,项目由地下室一层整体车库、两栋22层住宅、两栋19层住宅、一栋18层住宅、两栋16层住宅、一栋17层住宅、一栋3层幼儿园、一栋2层商业配套及配电房共10栋楼组成。1.2周边环境概况序号内容条件概况1周边构筑物情况北侧距用地红线l.

3、l14.3m,红线外靠近东侧为土堆山体,靠近西侧为荒地;土堆山体高约8m;西侧距用地红线263.8m,红线外为荒地、鱼塘及己建2层售楼部,高8.5m;南侧距用地红线8.2-10.0m,红线外现为在建道路及项目部临建,高约8m;东侧距用地红线7.015.0m,红线外为荒地。该场区场地周边环境条件较宽松。2周边管线情况场区内未发现埋设有管线;场地南侧红线部位存在强电电井及电缆,采取钢板桩保护,除此外根据详勘报告暂未发现有其它重要管线存在。二、编制依据1 .工程测量规范(GB50026-2018);2 .城市测量规范(CJJT8-2011);3 .建筑变形测量规程(JGJ8-2016)4 .建筑施工

4、测量标准(JGJ/T408-2017)5 .业主给定的场区平面、高程测量成果;6 .工程施工图纸;三、测量准备工作3.1人员准备本工程配备一名专业测量工程师和两名测量员,组建测量班子。姓名职位备注设备名称规格型号精度单位数量备注1全站仪南方NTS-3622台12水准仪DS3DS3台13钢卷尺50mImm把14对讲机部25激光铅锤仪南方M401L台16GPS华测RTK固定台13.2仪器准备四、测量控制系统的建立蔡建松专业测量工程师吴焕明测量员周佳成测量员主要测量仪器统计表4.1 平面控制网布设原则控制网布设原则如下:1,高精度控制低精度;2,形成闭合控制网;3,便于施工利用;4,便于复核检查。4

5、.2 平面控制网布设:4.2.1 平面总控制网的设置移交的基准点的坐标,平面总控制点设置在工程周边的稳定处,且需要考虑到使用方便。然后对控制点进行导线测量,外业测量结束后对数据进行闭合、平差,每个月对其进行复核。在项目的整个工期内,必须保证这个控制网的绝对不变,绝对避免整个测量系统的前后不一致。结合工程实际,业主方提供了JFoIJF02平面控制点。4.2.2 二级轴线控制网的设置测量组根据JFObJF02控制点,加密布设了KZ03,KZ04,KZ05,KZ06导线控制点,并进行了闭合导线平差,经自检,相关误差符合4.3 水准点加密针对本工程的具体情况,本工程高程总控制网采用国家三等水准测量要求

6、进行测设。根据提供的水准点为准,引测现场施工用水准点,高程水准点位采用平面总控制网所埋设控制点。均匀的布置在现场四周,建立水准基准点。控制点应用混凝土进行保护,地面上用砖砌筑围护,防止施工机具车辆碰压,施工期间必须定期对控制点进行监测,确保数据的准确性。测量控制点的埋设及围护如下图所示:A-A本工程纵向延伸不足300m,经监理工程师同意,采用DS3水准仪(精度士2mm)从JFOl高程点出发往返闭合回JFOl高程点,进行平差加密。加密水准点为BM03,BM04,BMO5和BMo6。加密平差数据见水准点测量记录。五、施工测量5.1 原地面复测业主方提供的原地面数据较为久远。因施工场地内的人为堆土,

7、垃圾倾倒等因素,施工区域内的原地面标高与业主提供的数值存在一定差异。为配合计量工作的准确进行,在监理工程师的监督下,测量组对现场施工区域内原地面进行原地面高程复测。相关数据资料交监理工程师核实后签字。轴线复核:根据设计院提供的轴线网坐标,为确保整个测量控制系统的一致性,对施工总平面坐标与地下室轴线网、主楼轴线网进行复核;5.2 基坑开挖5.2.1 根据现场条件及基础工程开挖方案,车库边坡均采用砂素喷浆支护结构。考虑基础处预留工作面1m。因此基坑各面上口边线应为基础承台外边线向外侧偏移7mo5.2.2 根据现场平面控制网放出结构外边线,并从各面向外用卷尺量7m作为基坑开挖的上口外边线。5.3 桩

8、基施工测量测量组统一采用全站仪严格按照桩基坐标进行放样,控制好桩基中心点不偏移。全站仪测量误差控制在3以内。由于桩基是工程施工的重中之重,为防止人为偶然误差,除测量员测量外,每次测量都提前通知专业监理工程师到现场进行监督和复测。5.4 主体结构施工测量5.4.1 轴线控制方法基础部位主要采用“轴线交会法”,主体结构主要为“内控天顶法”轴线交会法:将经纬仪或者全站仪架在基坑边上轴线控制点上,把所需的轴线投测到施工的地下室平面上,在同一层上投测的纵横线各不得少于三条,以此作角度,距离校核。轴线允许偏差:长度(m)L3030L6060L9090L允许偏差(mm)35710轴线的对角线尺寸允许误差,同

9、边长允许误差,外廓轴线夹角的允许误差为10。内控天顶法:在首层设置3至4个基准点,基准点刻在150*150*10的预埋锚脚的钢板上。各层楼板与首层控制点相应位置,预留300*3OOmm的孔洞作为放线孔。各楼层控制点均应从预埋钢板点用激光铅锤仪投向上部楼层。将激光铅锤仪安置在控制点上,然后对中整平,使仪器发出激光束穿过放线孔,楼层放线孔处放置500*500*5mn的有机玻璃制成的激光接受靶,将靶上圆环线与光点圆的轨迹相重合,此时固定靶位;用同样的方法投测其他各点,然后测量各点的水平距离以及角度,满足精度要求。混凝土楼极)接物?E顶极子留”激光垂直仪内至控制点电5.4.2 高程控制高程传递方法基础

10、部位采取“水平仪塔尺传递法主体结构为“钢尺垂直传递法”。水平仪塔尺传递标高:选择设计院给定的其中一点,架设水平仪整平后在1#点立塔尺记录后视读数,向场内选择一个能通视且利于保护的部位埋设水平控制桩,记录该桩顶的前视记数,进行计算得该点的绝对高程,尽量使其能与本工程的某一楼号土0.00的绝对高程相同。再利用2#给定点进行一次闭合复测。确保数值相符,以场内测定点向各楼号进行分测并标记在相对牢固的部位。土方开挖后向基坑内传递垫层标高桩并进行保护和标记,基础施工时的水平标高控制均以此进行计算钢尺垂直传递法:一层结构施工结束后在每栋楼的碎外墙上对场内各楼号的土0.000标高桩抄测并弹线刷红油漆标记。每层

11、结构标高的传递均通过此点进行引测,点位布置要上下能通尺不受影响。传递时要按施工层次进行累计并合并至要传递的标高。在进行主体结构的施工时,一般传递至距离楼面Im处,并根据此高程,将楼面结构标高以上0.5m处在墙柱钢筋上标示出来,以此控制板厚以及楼面高程。六、沉降观测沉降观测的目的是检查施工对邻近建筑物安全影响,地基基础结构设计是否安全合理。本工程沉降观测点均设置在首层。6.1 沉降观测点的布置针对本工程建筑结构形式,根据设计图纸和规范要求,沉降观测埋设在首层柱侧面标高+05m处。为防止遭到人为破坏,用于同一结构物观测基准的沉降观测水准点应相邻布置数个,定期互相复测,保证沉降观测水准点的绝对准确性

12、。6.2 沉降观测沉降观测点稳固后进行首次观测,首次观测测两个测回,精度符合要求后填写记录表。施工期间地下室应观测两次,基础周围大量积水、挖方、降水及暴雨后必须观测;出现不均匀沉降时应增加观测次数。主体结构施工时每做两层楼观测一次,主体结构验收以后,砌内外填充墙时,每三层做一次。竣工后,第一年四次,第二年两次,以后每年一次直至下沉稳定为止;并及时整理测量数据,编制成果表,作为竣工资料存档。七基坑监测基坑监测意义在于通过基坑监测,检验设计所采取的各种假设和参数的正确性,指导基坑开挖和支护结构的施工,确保基坑支护结构和相邻建筑物的安全,积累工程经验,为提高基坑工程施工的整体水平提供依据。本工程车库

13、为地下一层,因此要对车库基坑周围的土体和相邻的构筑物进行全面、系统的监测,以便对基坑工程的安全性和对周围环境的影响程度有全面的了解,以确保工程的顺利进行,在出现异常情况时能迅速做出反应并及时反馈,以便并采取必要的工程应急措施,甚至调整施工工艺或修改设计参数。为了保证边坡位移数据的真实性、正确性、连续性,基坑边坡水平移观测在基坑支护完工完毕后进行数据、点位交底,再根据现场实际情况重新布设基准点。使用全站仪对原有观测点进行水平位移监测。及时对数据进行处理与分析,并及进将观测结果上报于技术设计管理部与项目监理部,以便指导坑底的施工与作业。监测方法使用全站仪进行观测,以场区内首级控制作为基坑监测的基准

14、网。基坑护坡平面位移观测时,将全站仪架设在观测基准点上,逐一对观测点进行观测,并记录该观测点坐标和高程,每次观测值均与上次观测值进行比较,其差值即为位移变形值。对重要的监测项目,应按照工程具体情况预先设定预警值和报警制度,预警值应包括变形或其变化速率。基坑监测应整理完整的监测记录表、数据报表、形象的图表和曲线,监测结束后整理出监测报告。八竣工测量工程完工后,测量组配合项目部对工程验收,完成竣工测量,整理归档所有相关测量资料。8.1测量方法竣工测量,需要对建筑物外部的尺寸、高度、宽度、占地面积等进行测量。依据总控制网和二级加密控制点,分区域单元测量,然后进行数据汇总。处理误差后,依据数据绘制各个部分的位置关系图。最终按照1:500比例绘制测量总平面图,并与设计图纸校核。九、附表点号KZOlKZ02KZ03KZ04KZ05KZ06KZOl3680385C夹角世标方位角()177.66583392,61027880.63444415815S.265556125.4000008543333359.86715357.532986330.143264230.777709209.043264
