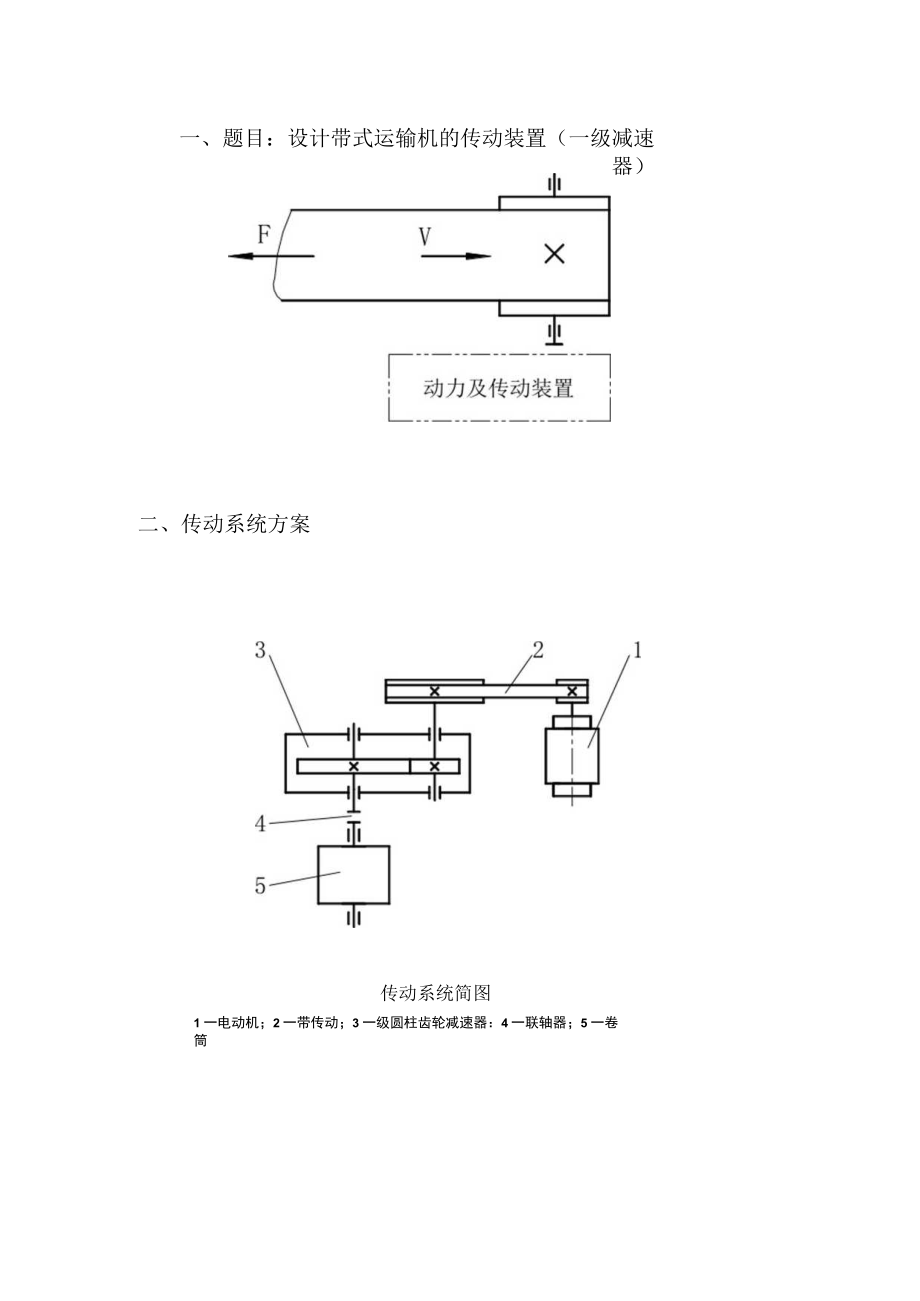

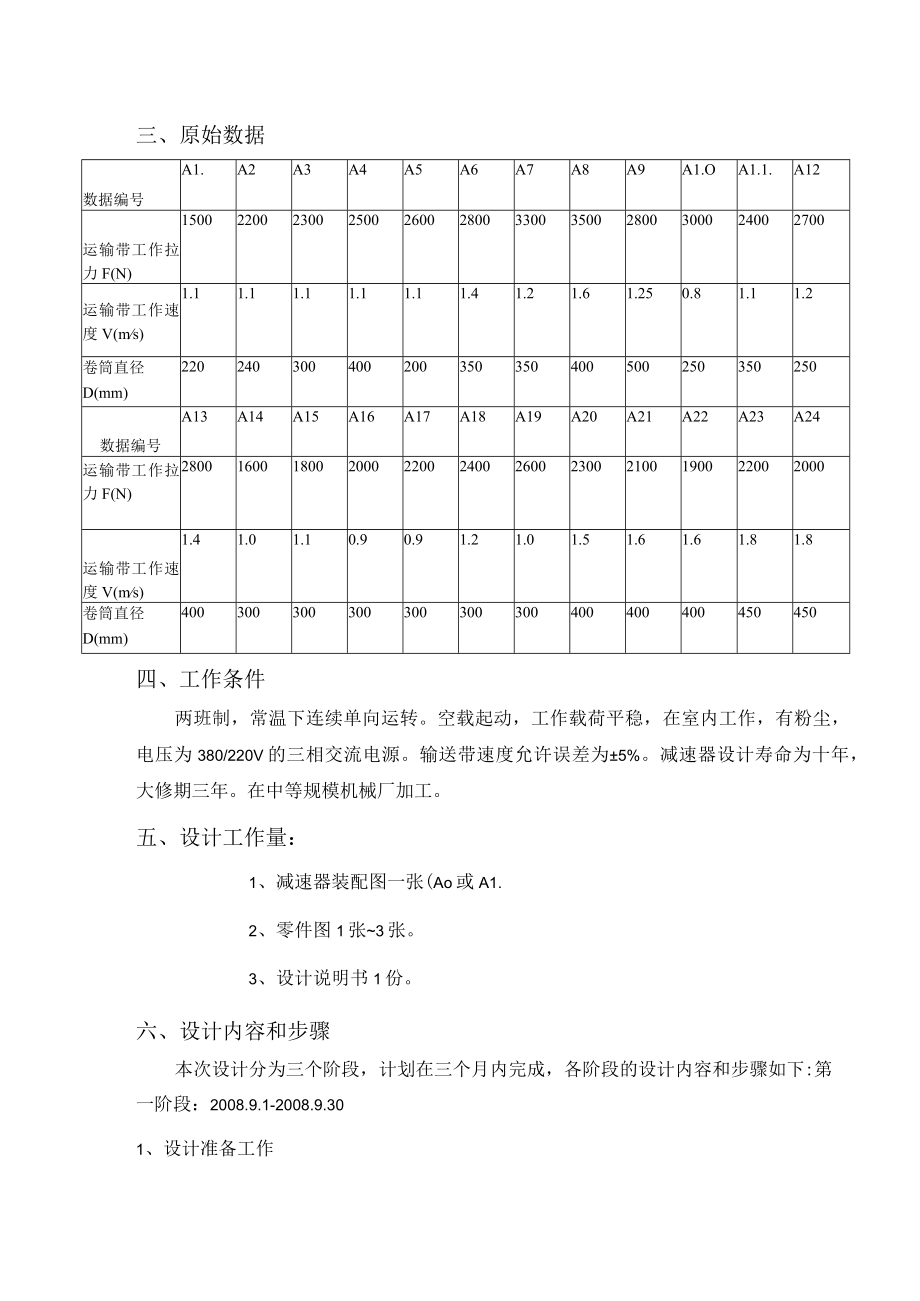

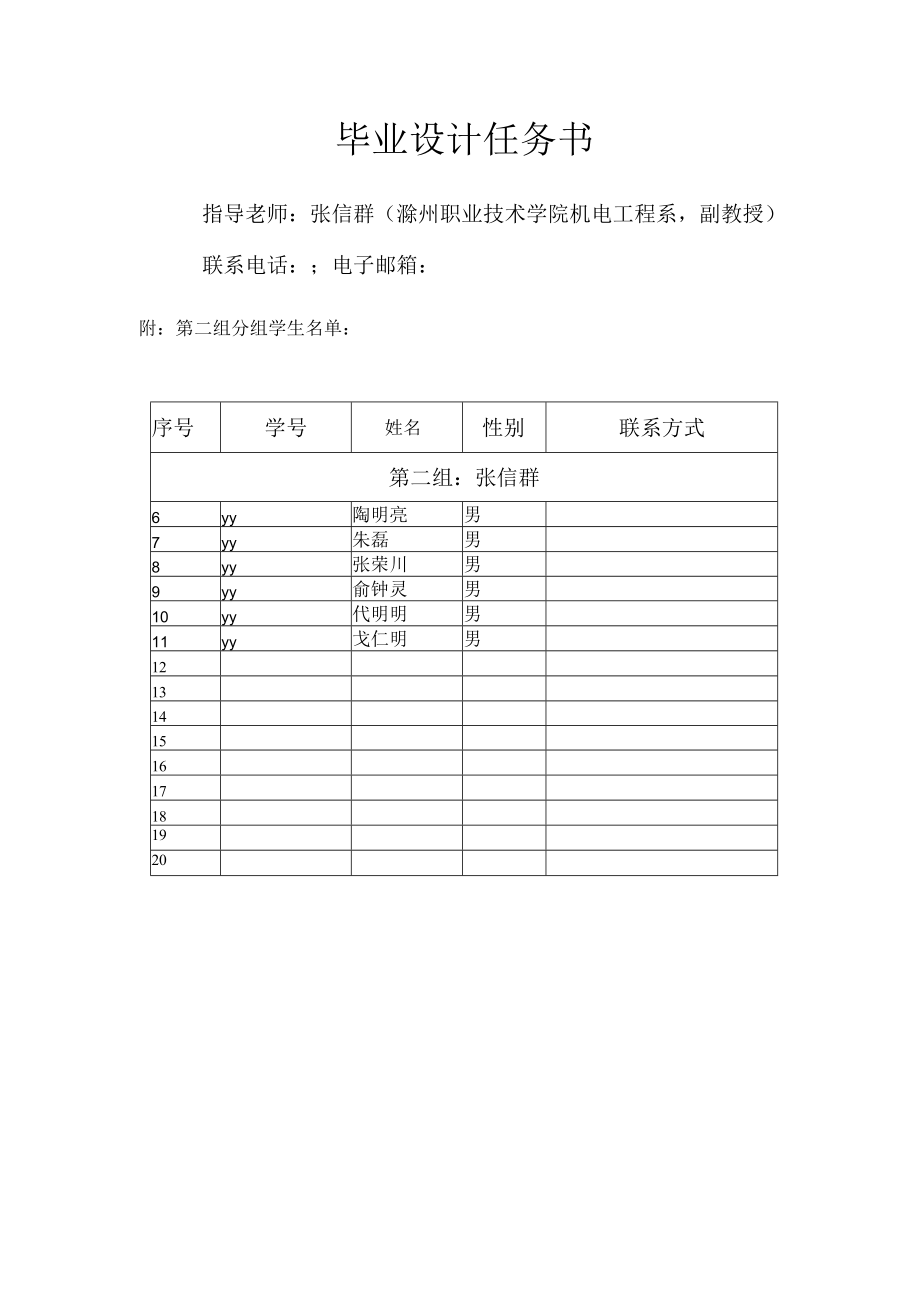

1、毕业设计任务书指导老师:张信群(滁州职业技术学院机电工程系,副教授)联系电话:;电子邮箱:附:第二组分组学生名单:序号学号姓名性别联系方式第二组:张信群6yy陶明亮男7yy朱磊男8yy张荣川男9yy俞钟灵男10yy代明明男11yy戈仁明男121314151617181920一、题目:设计带式运输机的传动装置(一级减速器)二、传动系统方案传动系统简图1一电动机;2一带传动;3一级圆柱齿轮减速器:4一联轴器;5一卷筒三、原始数据数据编号A1.A2A3A4A5A6A7A8A9A1.OA1.1.A12运输带工作拉力F(N)1500220023002500260028003300350028003000

2、24002700运输带工作速度V(ms)1.11.11.11.11.11.41.21.61.250.81.11.2卷筒直径D(mm)220240300400200350350400500250350250数据编号A13A14A15A16A17A18A19A20A21A22A23A24运输带工作拉力F(N)280016001800200022002400260023002100190022002000运输带工作速度V(ms)1.41.01.10.90.91.21.01.51.61.61.81.8卷筒直径D(mm)400300300300300300300400400400450450四、工作条件

3、两班制,常温下连续单向运转。空载起动,工作载荷平稳,在室内工作,有粉尘,电压为380/220V的三相交流电源。输送带速度允许误差为5%。减速器设计寿命为十年,大修期三年。在中等规模机械厂加工。五、设计工作量:1、减速器装配图一张(Ao或A1.2、零件图1张3张。3、设计说明书1份。六、设计内容和步骤本次设计分为三个阶段,计划在三个月内完成,各阶段的设计内容和步骤如下:第一阶段:2008.9.1-2008.9.301、设计准备工作(1)熟悉任务书,明确设计的内容和要求;(2)熟悉设计指导书,有关资料、图纸等。2、总体设计(1)确定传动方案;(2)选择电动机;(3)计算传动装置的总传动比,分配各级

4、传动比;(4)计算各轴的转速、功率和转速。3、传动件的设计计算(1)计算齿轮传动、带传动的主要参数和几何尺寸;(2)计算各传动件上的作用力。第二阶段:2008.10.1.2008.10.304、装配图的绘制(1)确定减速器的结构方案;(2)绘制装配图草图,进行轴、轴上零件和轴承组合的结构设计;(3)校核轴的强度;校核滚动轴承的寿命;(4)减速器箱体结构设计以及箱体附件的设计;(5)绘制装配图,标注尺寸,选择配合,编写零件序号和明细表;(6)列出技术要求。第三阶段:2008.11.1-2008.11.305、零件工作图绘制(1)绘制齿轮类零件工作图;(2)绘制轴类零件工作图;(3)绘制其他零件的工作图(由指导教师定)。6、编写设计计算说明书(1)编写设计计算说明书,包括所有的计算、设计过程、依据,并附必要的简图;(2)写出设计总结,包括课题完成情况,以及个人收获体会。7、答辩(1)作好答辩准备(概述自己设计的思路和过程,设计的特点);(2)参加答辩(包括个人陈述和答辩组老师提问)。说明:指导老师同意定稿方可提交书面毕业设计资料
