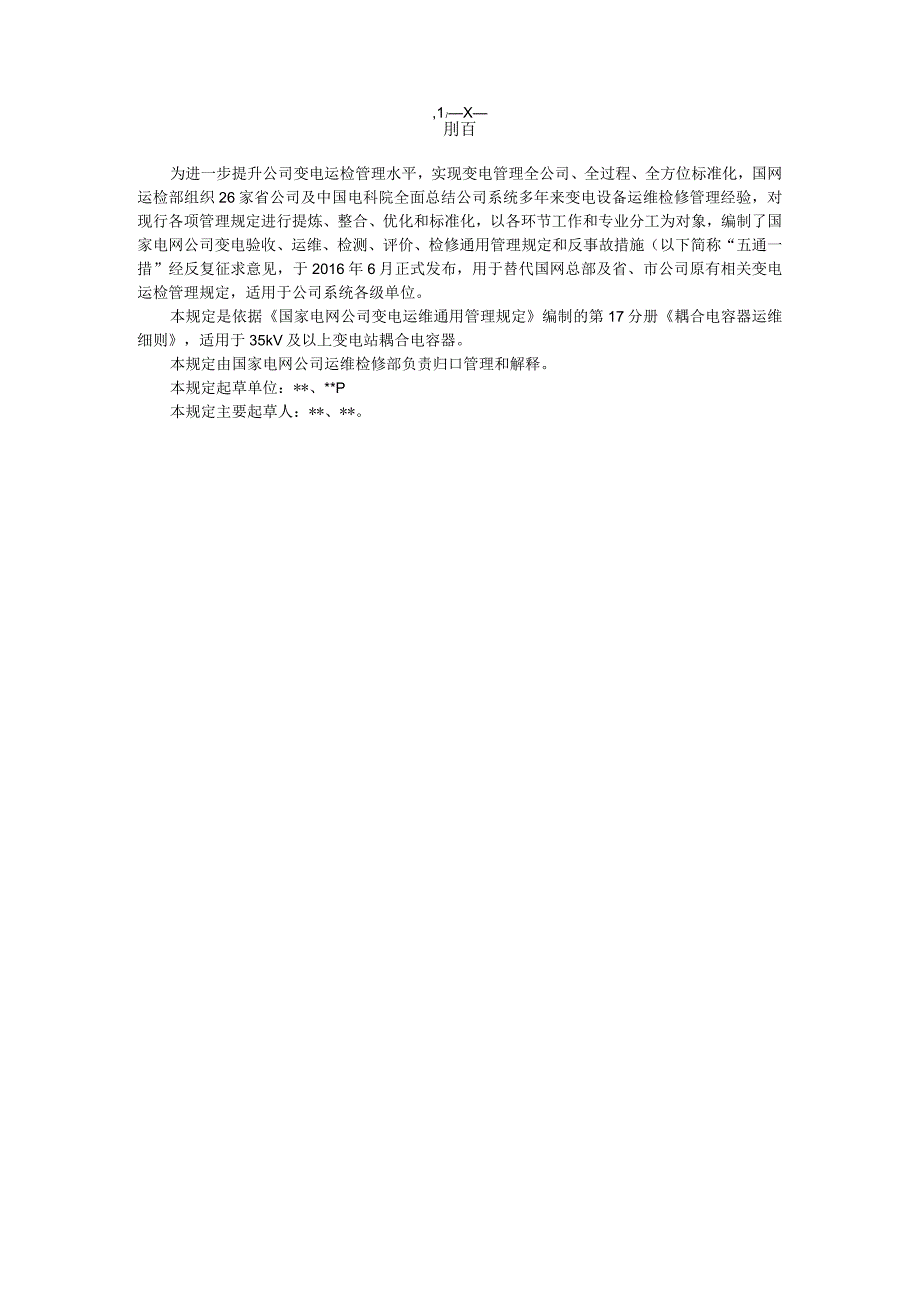

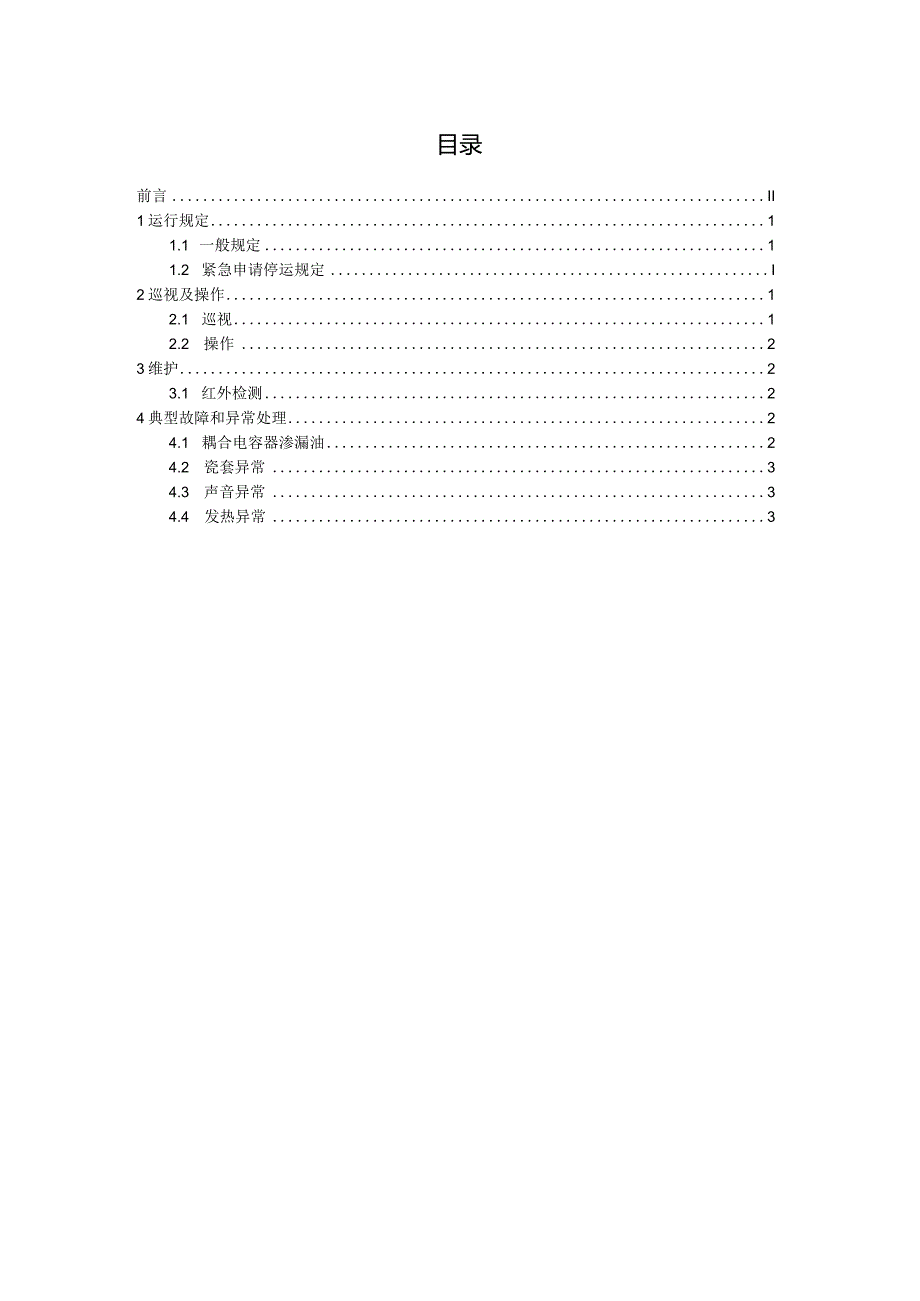

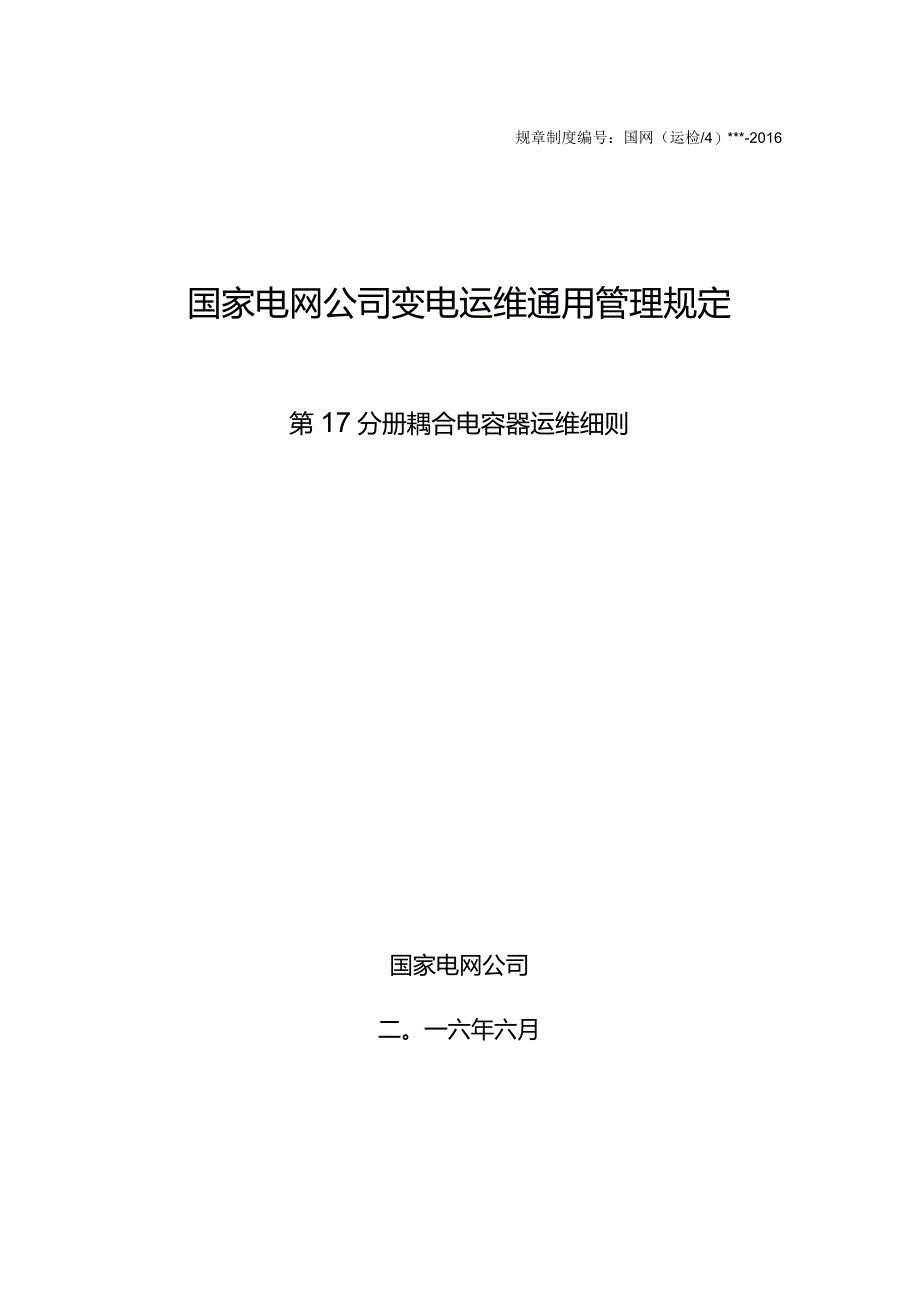

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电运维通用管理规定第17分册耦合电容器运维细则国家电网公司二。一六年六月目录前言II1运行规定11.1 一般规定11.2 紧急申请停运规定I2巡视及操作12.1 巡视12.2 操作23维护23.1 红外检测24典型故障和异常处理24.1 耦合电容器渗漏油24.2 瓷套异常34.3 声音异常34.4 发热异常3,11X刖百为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作
2、和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”经反复征求意见，于2016年6月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本规定是依据国家电网公司变电运维通用管理规定编制的第17分册耦合电容器运维细则，适用于35kV及以上变电站耦合电容器。本规定由国家电网公司运维检修部负责归口管理和解释。本规定起草单位：*、*P本规定主要起草人：*、*。耦合电容器运维细则1运行规定1.1 一般规定1.1.1 耦合电容器二次侧严禁开路运行。1.1.2 在耦合电容器设备上工作影响高频保护时，应向调控人员
3、申请停用相关高频保护。1.1.3 当高频保护频繁启动时,应对耦合电容器进行特巡。1.1.4 耦合电容器发生渗漏油时,应作为危急缺陷上报。1.1.5 运行中的结合滤波器，接地隔离开关应在断开位置，人员不得触及刀口及引线。1.1.6 当耦合电容器内部有放电声或异常声响增大时，应远离设备进行观察，及时报告调控人员停运。1.2 紧急申请停运规定运行中耦合电容器有下列故障之一，应立即申请停用1.2.1 发现耦合电容器本体存在严重发热时。1.2.2 耦合电容器渗漏油时。1.2.3 耦合电容器有异常放电时。1.2.4 耦合电容器外绝缘有严重破损，有放电闪络时。1.2.5 运行中膨胀器异常伸长顶起上盖。1.2
4、.6 耦合电容器所匹配的结合滤波器有打火放电现象,应报告调控人员，立即退出使用该通道的纵联保护及重合闸装置。2巡视及操作2.1 巡视2.1.1 例行巡视a）设备铭牌、运行编号标识、相序标识齐全、清晰。b）高压套管表面无裂纹及放电痕迹，各部连接牢固。c）具有均压环的耦合电容器，均压环应无裂纹、变形、锈蚀。d）本体无渗漏油，无异常振动和声响。e）所匹配的结合滤波器接地刀闸位置正确，瓷质完好，清洁，无破损。f）引线连接良好，无发热现象。g）带线路TV功能的耦合电容器应无渗漏油，油色、油位正常，油位指示玻璃管清晰无碎裂。h）接地完好，引下线无锈蚀、断裂，接地标识清晰可识别，基础完好，本体无损坏、倾斜。
5、i）电缆穿管端部封堵严密。j）原存在的设备缺陷是否有发展。2.1.2 全面巡视全面巡视在例行巡视的基础上增加以下项目：a）如红外热像仪检测存在异常发热，应进行详细检查，是否存在裂纹及渗漏油情况。2.1.3 熄灯巡视检查引线、接头无放电、发红过热，无电晕，检查瓷套管无闪络、放电痕迹。2.1.4 特殊巡视2.1.5 1.4.1新投入后巡视a）声音应正常，如果发现响声特大，不均匀或者有放电声，应认真检查。b）本体有无变形、渗漏油。c）红外测温本体和接头无发热。2.1.6 d）高频保护通道测试正常。2.1.7 1.4.2异常天气时巡视a）大风后，检查接线端子接线牢固。b）雾霾、霜冻、雷雨后，检查套管外
6、绝缘无闪络。2.1.8 c）高温天气时，检查无渗漏油。2.1.9 1.4.3线路跳闸后巡视a）耦合电容器外绝缘无污闪、放电、破损。b）本体无严重渗漏油。c）引线接头有无发热、烧融。2.2 操作2.2.1当高频通道与载波通道混用一相时，高频或通信发生异常或需要检修时，合上耦合电容器的接地刀闸前，都需要及时事先通知对方，作好停用措施,2.2.2耦合电容器的接地刀闸运行中应在分开位置，如因工作需要合上，应向有关调控人员申请许可。2.2.3在接触耦合电容器之前，应将线路停役，并在耦合电容器上引线上装设接地线，通过接地棒可靠放电，并用导线将两端短接。3维护3.1 红外检测3.1.1 220kV及以下，迎
7、峰度夏前和迎峰度夏中各开展1次精确测温。3.1.2 检测范围耦合电容器及附属设备。3.1.3 重点检测套管、引线、接头及二次回路。3.1.4 配置智能机器人巡检系统的变电站，可由智能机器人完成红外普测和精确测温，由专业人员进行复核。4典型故障和异常处理4.1耦合电容器渗漏油4.1.1现象发现运行中耦合电容器渗漏油。4.1.2处理原则a）确认油迹的确来自耦合电容器；b）立即汇报调控人员，停运线路，联系检修人员处理。4.2 瓷套异常4.2.1 现象a）瓷套外表面严重污秽，伴有一定程度电晕或放电。b）瓷套有开裂、破损现象。4.2.2 处理原则a）瓷套表面污秽较严重并伴有明显放电或较严重电晕现象的，应
8、立即汇报调控人员，做紧急停运处理。b）耦合电容器瓷套有开裂、破损现象的，应立即汇报调控人员，作紧急停运处理。c）现场无法判断时，联系检修人员检查处理。4.3 声音异常4.3.1 现象a）伴有异常振动声、放电声。b）异常声响与正常运行时对比有明显增大。4. 3.2处理原则a）测试高频通道是否正常。b）检查耦合电容器有否存在渗漏油。c）检查耦合电容器高压瓷套表面是否爬电，瓷套是否破裂。d）现场无法判断时，联系检修人员检查处理。4.4发热异常4.4.1现象发现运行中耦合电容器存在严重发热。4.4.2处理原则a）加强监视，若耦合电容器本体或引线桩头发红发热或伴有声音异常、则应汇报调控人员，立即停电处理。b）现场确认发热原因，作出分析、判断和处理，必要时联系检修人员。
