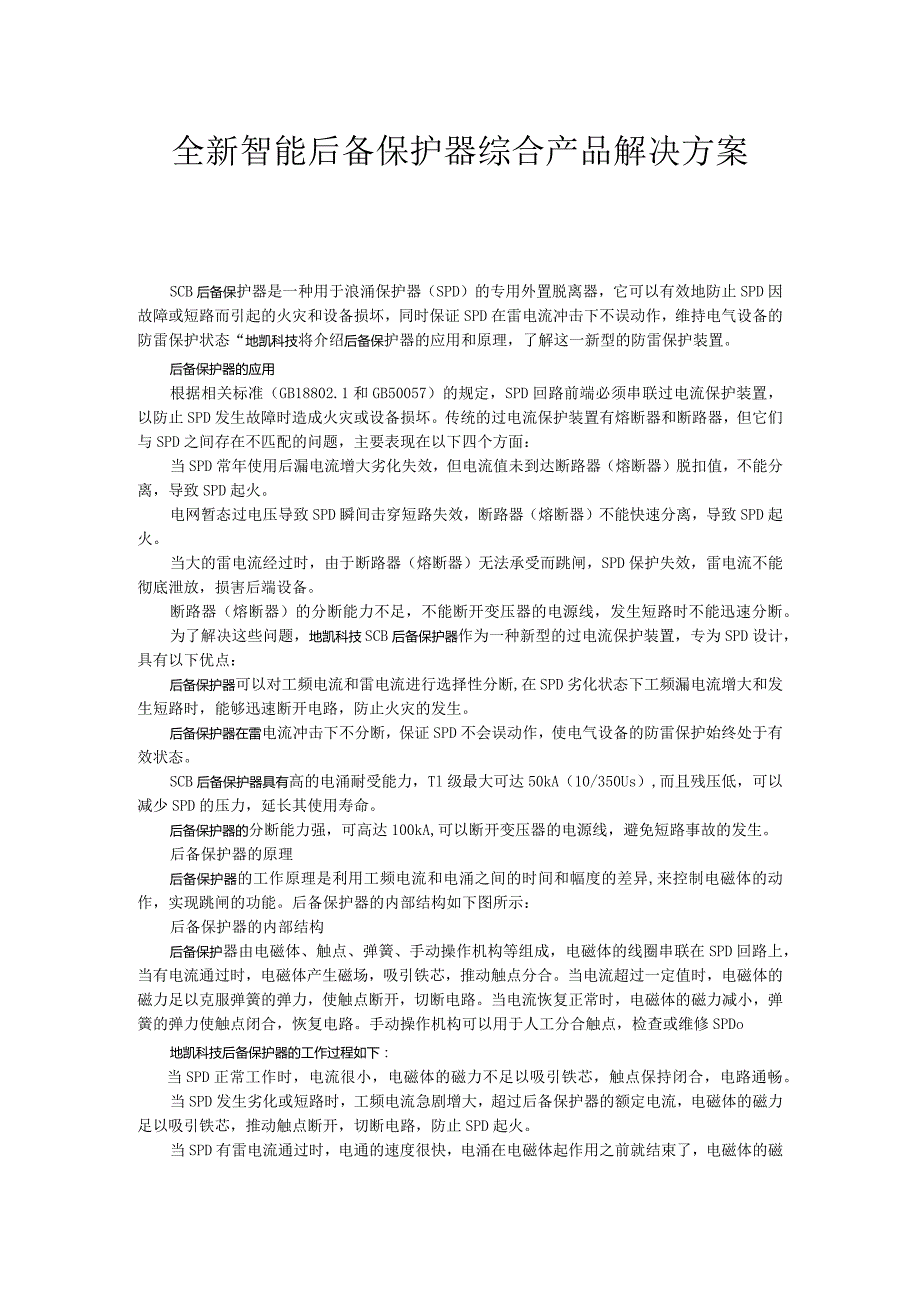

1、全新智能后备保护器综合产品解决方案SCB后备保护器是一种用于浪涌保护器（SPD）的专用外置脱离器，它可以有效地防止SPD因故障或短路而引起的火灾和设备损坏，同时保证SPD在雷电流冲击下不误动作，维持电气设备的防雷保护状态“地凯科技将介绍后备保护器的应用和原理，了解这一新型的防雷保护装置。后备保护器的应用根据相关标准（GB18802.1和GB50057）的规定，SPD回路前端必须串联过电流保护装置，以防止SPD发生故障时造成火灾或设备损坏。传统的过电流保护装置有熔断器和断路器，但它们与SPD之间存在不匹配的问题，主要表现在以下四个方面：当SPD常年使用后漏电流增大劣化失效，但电流值未到达断路器（
2、熔断器）脱扣值，不能分离，导致SPD起火。电网暂态过电压导致SPD瞬间击穿短路失效，断路器（熔断器）不能快速分离，导致SPD起火。当大的雷电流经过时，由于断路器（熔断器）无法承受而跳闸，SPD保护失效，雷电流不能彻底泄放，损害后端设备。断路器（熔断器）的分断能力不足，不能断开变压器的电源线，发生短路时不能迅速分断。为了解决这些问题，地凯科技SCB后备保护器作为一种新型的过电流保护装置，专为SPD设计，具有以下优点：后备保护器可以对工频电流和雷电流进行选择性分断,在SPD劣化状态下工频漏电流增大和发生短路时，能够迅速断开电路，防止火灾的发生。后备保护器在雷电流冲击下不分断，保证SPD不会误动作，
3、使电气设备的防雷保护始终处于有效状态。SCB后备保护器具有高的电涌耐受能力，Tl级最大可达50kA（10/350Us）,而且残压低，可以减少SPD的压力，延长其使用寿命。后备保护器的分断能力强，可高达100kA,可以断开变压器的电源线，避免短路事故的发生。后备保护器的原理后备保护器的工作原理是利用工频电流和电涌之间的时间和幅度的差异,来控制电磁体的动作，实现跳闸的功能。后备保护器的内部结构如下图所示：后备保护器的内部结构后备保护器由电磁体、触点、弹簧、手动操作机构等组成，电磁体的线圈串联在SPD回路上，当有电流通过时，电磁体产生磁场，吸引铁芯，推动触点分合。当电流超过一定值时，电磁体的磁力足以
4、克服弹簧的弹力，使触点断开，切断电路。当电流恢复正常时，电磁体的磁力减小，弹簧的弹力使触点闭合，恢复电路。手动操作机构可以用于人工分合触点，检查或维修SPDo地凯科技后备保护器的工作过程如下：当SPD正常工作时，电流很小，电磁体的磁力不足以吸引铁芯，触点保持闭合，电路通畅。当SPD发生劣化或短路时，工频电流急剧增大，超过后备保护器的额定电流，电磁体的磁力足以吸引铁芯，推动触点断开，切断电路，防止SPD起火。当SPD有雷电流通过时，电通的速度很快，电涌在电磁体起作用之前就结束了，电磁体的磁力不足以吸引铁芯，触点保持闭合，电路通畅，保证SPD的防雷功能。后备保护器的特点是能够自动识别雷电流和工频电流，实现选择性分断，保护SPD的安全和有效。总结后备保护器SCB是一种用于浪涌保护器的专用外置脱离器,它可以有效地防止SPD因故障或短路而引起的火灾和设备损坏，同时保证SPD在雷电流冲击下不误动作，维持电气设备的防雷保护状态。后备保护器的工作原理是利用工频电流和电涌之间的时间和幅度的差异，来控制电磁体的动作，实现跳闸的功能。后备保护器的应用和原理，体现了防雷保护技术的创新和发展，为电气设备的安全运行提供了可靠的保障。
