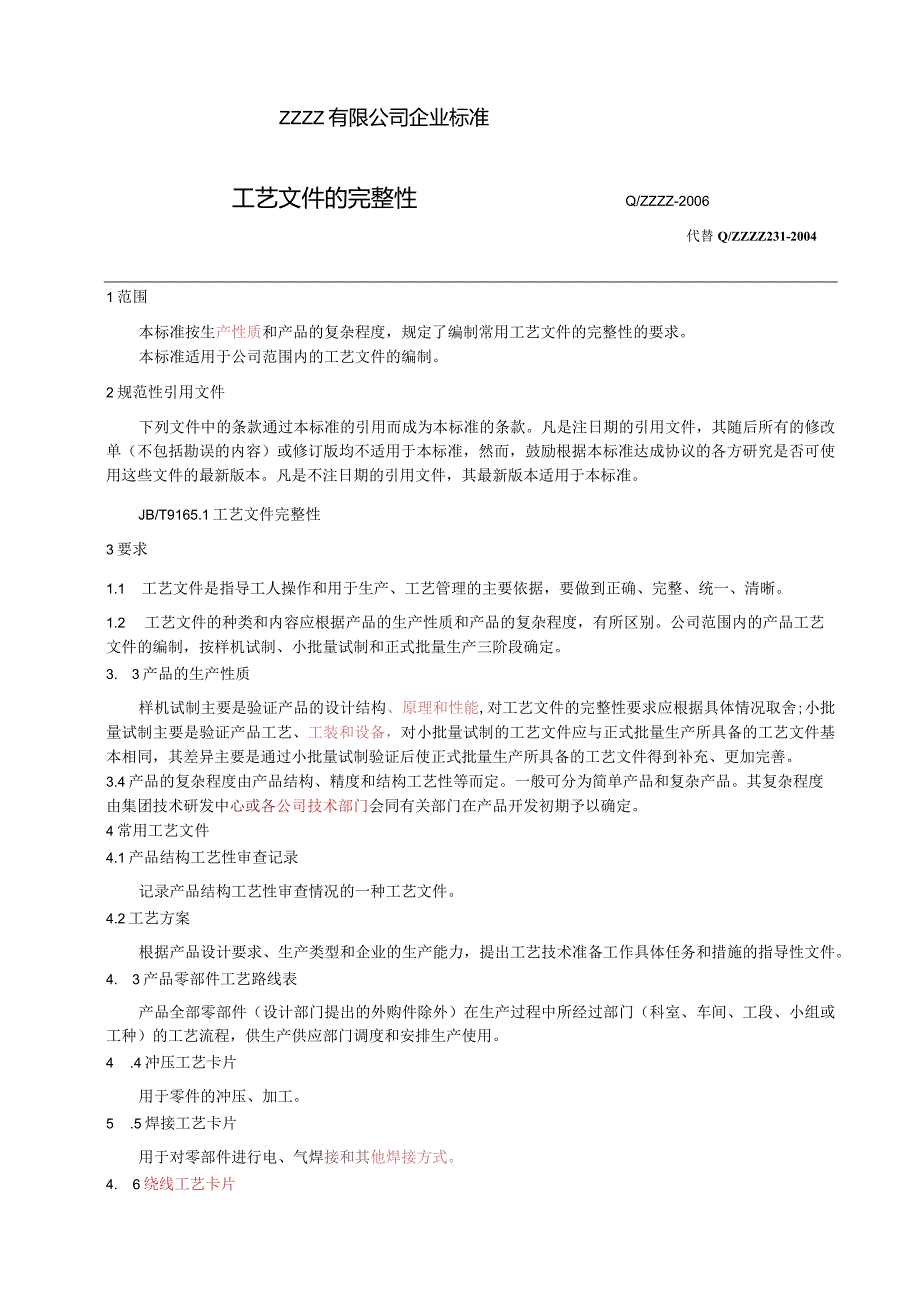

1、ZZZZ有限公司企业标准工艺文件的完整性Q/ZZZZ-2006代替Q/ZZZZ231-20041范围本标准按生产性质和产品的复杂程度，规定了编制常用工艺文件的完整性的要求。本标准适用于公司范围内的工艺文件的编制。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T9165.1工艺文件完整性3要求1.1 工艺文件是指导工人操作和用于生产、工艺管理的主要依据，要做到正确、完整
2、、统一、清晰。1.2 工艺文件的种类和内容应根据产品的生产性质和产品的复杂程度，有所区别。公司范围内的产品工艺文件的编制，按样机试制、小批量试制和正式批量生产三阶段确定。3. 3产品的生产性质样机试制主要是验证产品的设计结构、原理和性能,对工艺文件的完整性要求应根据具体情况取舍;小批量试制主要是验证产品工艺、工装和设备，对小批量试制的工艺文件应与正式批量生产所具备的工艺文件基本相同，其差异主要是通过小批量试制验证后使正式批量生产所具备的工艺文件得到补充、更加完善。3.4产品的复杂程度由产品结构、精度和结构工艺性等而定。一般可分为简单产品和复杂产品。其复杂程度由集团技术研发中心或各公司技术部门会
3、同有关部门在产品开发初期予以确定。4常用工艺文件4.1产品结构工艺性审查记录记录产品结构工艺性审查情况的一种工艺文件。4.2工艺方案根据产品设计要求、生产类型和企业的生产能力，提出工艺技术准备工作具体任务和措施的指导性文件。4. 3产品零部件工艺路线表产品全部零部件（设计部门提出的外购件除外）在生产过程中所经过部门（科室、车间、工段、小组或工种）的工艺流程，供生产供应部门调度和安排生产使用。4 .4冲压工艺卡片用于零件的冲压、加工。5 .5焊接工艺卡片用于对零部件进行电、气焊接和其他焊接方式。4. 6绕线工艺卡片用于对线圈等零部件进行的绕制加工。4.7机械加工工艺卡片4. 8热处理工艺卡片4.
4、9塑料零件注射工艺卡片用于热塑性及热固性塑料零件的注射成型及加工。4. 10塑料零件压制工艺卡片用于热固性塑料零件的压制成型及加工。4.11 装配工艺过程卡片4.12 电气装配工艺卡片用于产品的电器安装与调试。4.13 工艺过程卡用于产品零部件的加工流程。4.14 操作指导卡片（作业指导书）指导工序质量控制点上的工人生产操作的文件。4.15 检验卡片根据产品标准、图样、技术要求和工艺规范，对产品及其零部件的质量特性的检验内容、要求、手段作出规定的指导性文件。4.16 工艺附图与工艺规程配合使用，以说明产品或零部件加工或装配的简图或装配的简图或图表应用。4.17 专业工艺守则某一专业工种所通用的
5、一种基本操作规程。4.18 工艺关键件明细表填写产品中所有技术要求严、工艺难度大的工艺关键件的图号、名称和关键内容等的一种工艺文件。4.19 工序质量分析表用于分析工序质量控制点的每一特性值一操作者、设备、工装、材料、方法、环境等因素的影响程度，以使加工质量处于良好的控制状态的一种工艺文件。4.20产品质量控制点明细表填写产品中所有设置质量控制点的零件图号、名称及控制点名称的一种工艺文件。4.21外协件明细表填写产品中所有外协件的图号、名称和加工内容等的一种文件。4.22工艺装备明细表填写产品在生产过程中所需的全部工艺装备的编号、名称等的一种工艺文件。4.23工位器具明细表填写产品在生产过程中

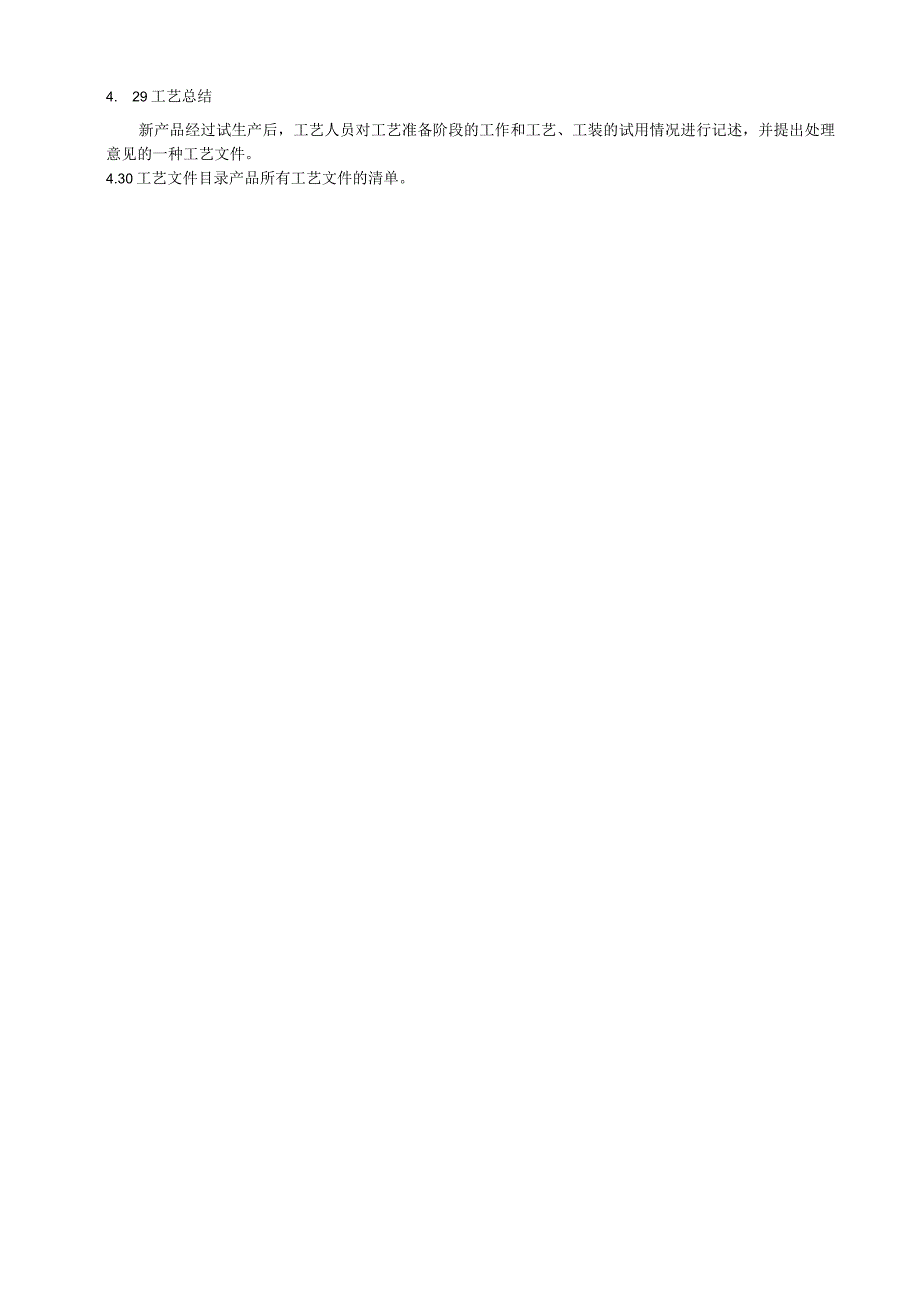

6、所需的全部工位器具的编号、名称等的一种工艺文件。4.24材料消耗工艺定额明细表（包括辅助材料）填写产品每个零件在制造过程中所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。4.25材料消耗工艺定额汇总表（包括辅助材料）将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件。4.26工艺文件标准化审查记录对设计的工艺文件，依据各项有关标准进行审查的记录文件。4.27工艺卡片明细表记载产品所有工艺卡片的清单。4.28工艺守则明细表记载产品所有工艺守则的清单。4. 29工艺总结新产品经过试生产后，工艺人员对工艺准备阶段的工作和工艺、工装的试用情况进行记述，并提出处理意见的
7、一种工艺文件。4.30工艺文件目录产品所有工艺文件的清单。5工艺文件的完整性按产品生产类型和复杂程度的不同，对常用的工艺文件完整性作出规定，内容见表1。表1工艺完整性表序号工艺文件名称样机试制小批试制批量生产简单产品匏杂产品简单产品复杂产品简单产品复杂产品1产品结构工艺性审查记录+2工艺方案+3产品零部件工艺路线表+4冲压工艺卡片+5焊接工艺卡片+6绕线工艺卡片+7机械加工工艺卡片+8热处理工艺卡片+9塑料零件注射工艺卡片+10塑料零件压制工艺卡片+11装配工艺过程卡片+12电气装配工艺卡片？+13工艺过程卡14操作指导卡片+15检验卡片+16工艺附图+17专业工艺守则+18工艺关键件明细表+19工序质量分析表+20产品质量控制点明细表+21外协件明细表+22工艺装备明细表23工位器具明细表+24材料消耗工艺定额明细表（含辅助材料）25材料消耗工艺定额汇总表（含辅助材料）+续表1（完）序号工艺文件名称样机试制小批试制批量生产简单产品复杂产品简单产品复杂产品简单产品第杂产品26工艺文件标准化审查报告+27工艺卡片明细表+28工艺守则明细表29工艺总结+30产品工艺文件目录+注：“”一一必须具备“+”一一酌情自定“一”一一允许不具备附加说明：本标准由ZZZZ有限公司提出本标准主要起草人：ZZZZZ本标准代替标准的历次版本发布情况为:Q/ZZZZ231-2004
