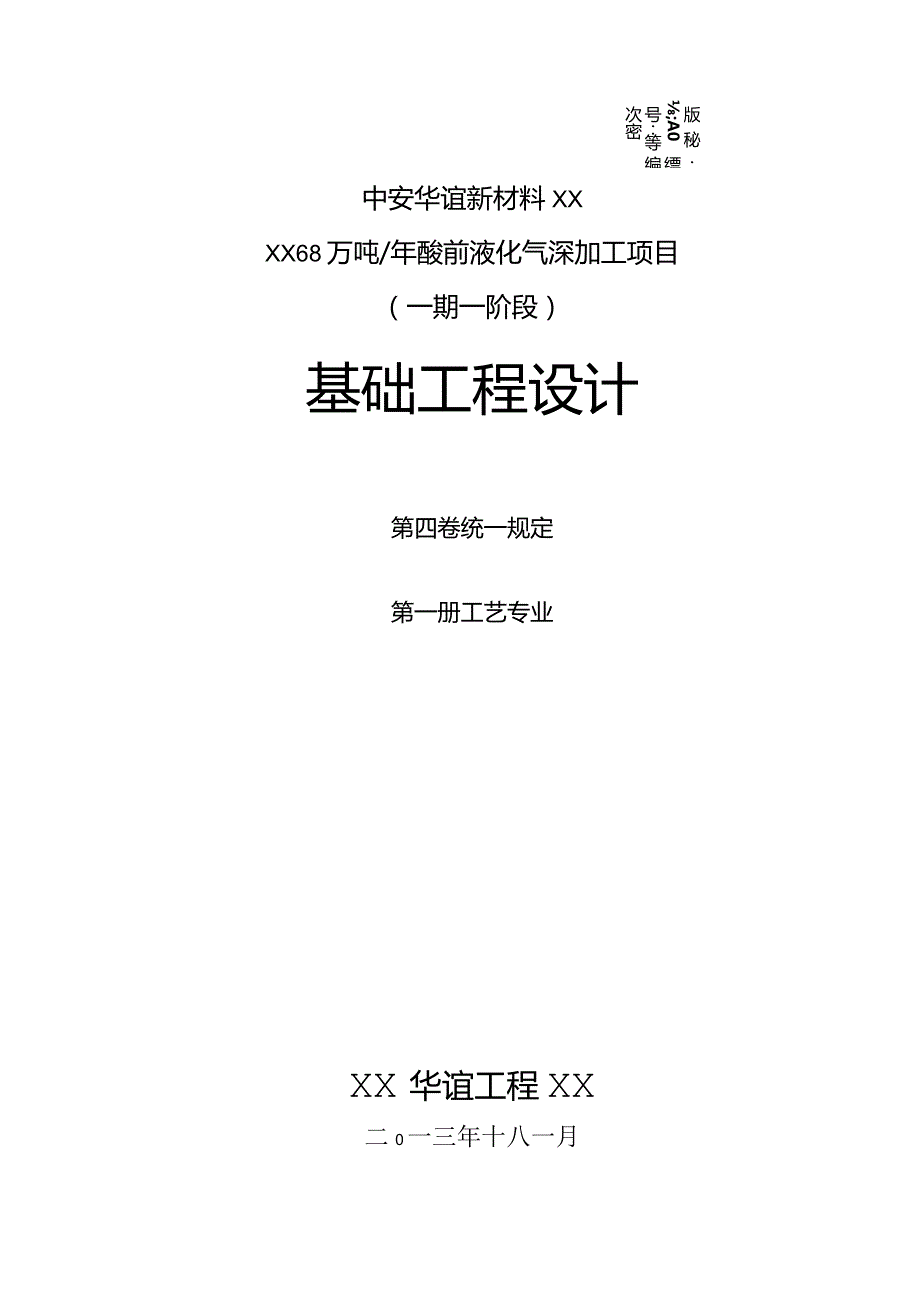

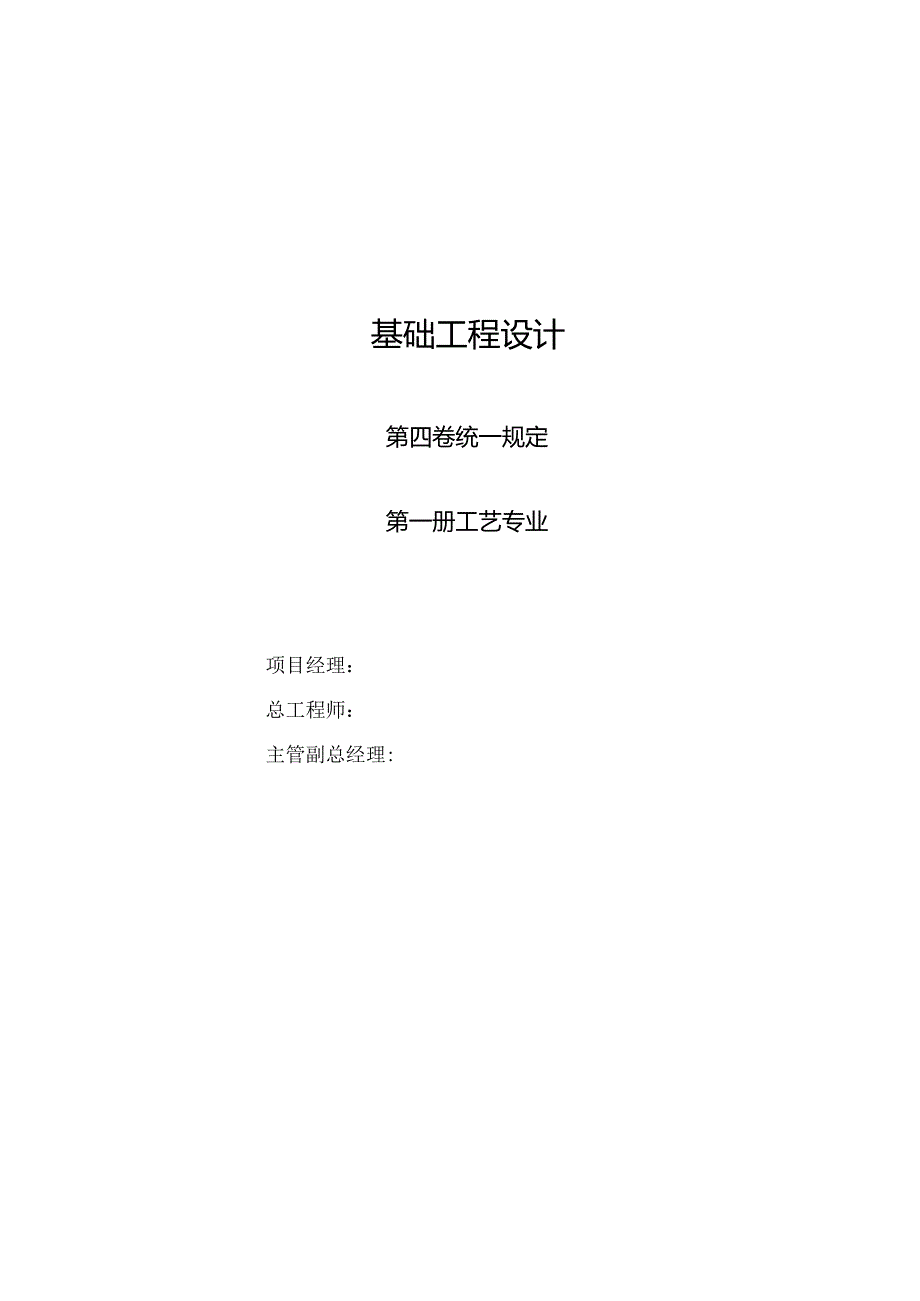

1、版秘： ;A0缥 号：等 编次密中安华谊新材料XXXX68万吨/年酸前液化气深加工项目（一期一阶段）基础工程设计第四卷统一规定第一册工艺专业XX华谊工程XX二0一三年十八一月基础工程设计第四卷统一规定第一册工艺专业项目经理：总工程师：主管副总经理:XX华谊工程XX编制:校核:审核:审定：基础工程设计第四卷统一规定第一册工艺专业基础工程设计总目录编号名称文件号版次第一卷全厂总说明第一册总论、总图布置及总概算1218-3-1-1第二册公用工程及辅助设施1218-3-1-2第二卷工艺装置第一册预处理装置1218-3-2-1第二册MMA装置1218-3-2-2第三卷专篇第一册环境保护专篇1218-3-
2、3-1第二册劳动安全专篇1218-3-3-2第三册职业卫生专篇1218-3-3-3第四册消防专篇1218-3-3-4第五册节能专篇1218-3-3-5第六册抗震专篇1218-3-3-6第四卷统一规定卷统一规定第一册工艺专业目录1总则1-11.1 目的1-11.2 适用X围1-11.3 设计依据1-12项目概况和设计分工2-12.1 项目概况2-12.2 设计分工2-13设计基础数据3-14设计执行的标准、规X45设计原则515.1 设计深度5-15.2 设计单位和语言5-15.3 使用参数516工艺/系统设计规定6-16.1工艺设计规定6-17工艺设备设计规定7-17.1 设计压力和温度7-1
3、7.2 设备设计条件的确定7-27.3 安全阀7-38工艺管道设计规定8-18.1 管道设计压力818.2 管道设计温度的选取8-19设备和管线的吹扫9-19.1 吹扫方式9-19.2 吹扫接头管径的确定9-110设备和管道的排气与排液10-110.1 设备及管道排气管设置10-110.2 设备及管道排液管设置10-111隔热及伴热设计规定U-I11.1 隔热设计11-111.2 伴热设计11-112工艺和公用工程管道设计要求12-113工艺设计中的安全和环保（HSE）要求1341.1 目的为统一本项目中各装置在工程设计工作中的设计原则、设计标准，设计文件的内容深度,特制定本规定。1.2 适用
4、X围本规定适用中安华谊新材料XXXX68万吨/年酸前液化气深加工项目X围内各专业设计文件的编制。本规定若有不完善之处,可参照执行相关的国家、行业及公司内部的标准、规X和规定，对本规定不断加以补充、完善和修改。本规定在执行过程中，当出现下列情况时各设计承包商（装置XX）有义务提出修改或补充的建议，经总体院确认后生效。1）完善或修订某条款时；2）执行指定规X产生矛盾时；3）遇特殊情况下不能执行某条款时。当装置XX必须采用本标准未列入行业标准、规X或习惯做法时，须经总体院确认，在不致与本规定产生矛盾时，方可使用。本规定经补充完善后，由总体院确认后可作为设计依据。1.3 设计依据1） XX华谊工程XX
5、编制的XX华谊丙烯酸XXXX68万吨/年酸前液化气深加工项目的可行性研究报告；2） XX省电力XX编制的XX华谊新材料XXXX68万t/a酸前液化气深加工项目热电站可行性研究报告；3）XX华谊新材料XXXX68万吨/年酸前液化气深加工项目环境影响报告书及XX市环保局对该环境影响报告书的批复（环建函201331号）；4）地质勘察报告（初勘）；3） 各装置工艺包或各装置院所提供的总体工程设计条件。2.1 项目概况项目名称：XX68万吨/年酸前液化气深加工项目（一期一阶段）建设单位：中安华谊新材料XX建设地址：XX化学工业区建设性质：新建本项目一期一阶段方案利用800万吨/年炼化一体化项目产出的56
6、万吨/年酸前碳四为原料，与甲醇进行酸化反应生成甲基叔丁基酸，其中一部分作为产品，另一部分进行裂解生成异丁烯，进而生成甲基丙烯酸和甲基丙烯酸甲酯；而酸后碳四则直接返回XX石化。2.2 设计分工本项目一期一阶段设计X围包括：MMA装置I、预处理装置及配套的公辅设施，均由华谊工程负责设计。3设计基础数据厂区气象条件、工程地质条件、水文地质条件详见“设计基础数据表”。4设计执行的标准、规X1.GB12801-2008生产过程安全卫生要求总则2.GB151-1999管壳式换热器3.GB150.1-.4-2011压力容器1.通用要求；2.材料；3.设计；4.制造、检验和验收4.GB16297-1996大气
7、污染物综合排放标准5.GB50016-2006建筑设计防火规X6.建标(2013)33号工程建设标准强制性条文石油和化工建设工程部分7.GB50029-2003压缩空气站设计规X8.GB50058-1992爆炸和火灾危险环境电力装置设计规X9.GB50160-2008石油化工企业设计防火规X10.GB5083-1999生产设备安全卫生设计总则11.GBZ1-2010工业企业设计卫生标准12.GBJ87-85工业企业噪声控制设计规X13.GB50493-2009石油化工可燃气体和有毒气体检测报警设计规X14.HG/T20505-2000过程测量和控制仪表的功能标志及图形符号15.HG20559-
8、93管道仪表流程图设计规定16.HG/T20570-95工艺系统工程设计技术规定17.SH3009-2001石油化工企业燃料气系统和可燃性气体排放系统设计规X18.SH3011-2011石油化工工艺装置布置设计规X19.SH3024-1995石油化工企业环境保护设计规X20.SH/T3032-2002石油化工企业总体布置设计规X21.SH/T3035-2007石油化工企业工艺装置管径选择导则22.SH3047-1993石油化工企业职业安全卫生设计规X23.SH/T3110-2001石油化工设计能量消耗计算方法24.SHB-Z06-1999石油化工紧急停车及安全联锁系统设计导则25.国务院令第5
9、49号特种设备安全监察条例26.TSGR0004-2009固定式压力容器安全技术监察规程27.TSGD0001-2009压力管道安全技术监察规程工业管道5设计原则5.1 设计深度本总体设计X围包括XX68万吨/年酸前液化气深加工项目各生产装置、配套辅助设施、公用工程设施以及火炬系统的工艺系统设计。总体设计深度按中国石油化工集团公司总体设计内容规定(SHSG-O50-2008)；基础工程设计深度按中国石油化工集团公司石油化工装置基础工程设计内容规定(SHSG-033-2008)和石油化工工厂基础工程设计内容规定(SHSG-054-2012)；详细工程设计深度按中国石油化工集团公司石油化工装置详细
10、工程设计内容规定(SHSG-053-2011)05.2 设计单位和语言原则上计量单位应使用国际单位制SL对于管道尺寸，若是引进装置可用英寸(inch),采用国内技术的工艺装置和公用工程及辅助工程部分用毫米(mm)O所有的文件和项目内部之间的联络原则上都使用汉语。对于引进装置需外商审查的文件和图纸应有中英文对照。5.3 使用参数各装置所使用的原料和公用工程参数、规格，以发布的设计基础文件为准，原则上不高于设计基础文件规定的参数。6工艺/系统设计规定6.1 工艺设计规定6.1.1 一般工程设计规定1）标准状态和焰基准气体标准状态定义为：（TC和101.325kPa（a）2）计算/规定精度计算和规定
11、的数字一般应保留小数点后三位有效数字，但特别敏感和关键的数据可能会需要更高的精度。3）使用的计算软件流程模拟采用ASPENPLUS或PRoll软件进行计算。换热设备采用HTRI、HTFS软件进行计算，包括无相变换热器、空冷器和再沸器，其它有效版本的换热设备计算程序也应该可行。绘图软件采用AUTOCAD,保存文件格式不高于2004版本。三维设计采用PDMSo其它单体设备有效版本的计算软件。6.1.2 流程图工程项目的工艺流程图（PFD）、管道和仪表流程图（P&ID）、公用工程流程图（UFD）、热量和物料平衡-乂3）将由不同方提供：对于工艺装置，这些文件将由技术的提供方和工程设计方提供。6.1.3
12、 工艺编号工艺编号是指设备位号、管线号、仪表编号等设计文件内的一些编号。1）工艺编号规定a.PFD物流点编号：顺序号，顺序号采用两位数字表示，如001200等；b.设备位号：XXXXXXX主项号设备类别代号2位顺序号系列号如：221EolA221：主项号E：设备类别编号01：2位顺序号A：系列号：表示一台设备是常用，一台备用，如果无后缀，表示仅一台设备。c.仪表编号：XXXXXXXXX主项号被测变量仪表功能顺序号系列号如：221P100lA221：主项号P：被测变量I：仪表功能001：3位仪表顺序号A：其中A为系列号，根据仪表台数确定，如果无后缀，表示仅一台，为常用仪表;仪表被侧变量和仪表功能
13、符号见工艺系统专业管道仪表流程图一自控图例。d.管道编号：管道编号由六部分组成，在每个部分之间可用一短横线隔开。XXX主项号XXXXX介质代号管道顺序号XXXXX管径管道等级X绝热代号如：221P-001-250-A1B-H221：主项号P：介质代号（详见介质代号表）001：3位管道顺序号：如有多系列用A,B,C加以区分。250：管道尺寸（公称直径）。A1B：管道等级H：绝热代号WHl-保温（岩棉）；WH2一保温（长丝硅酸铝）；WC1（硬质闭孔阻燃型聚氨酯）；WC2一保冷（闭孔型泡沫玻璃）；WP1一防烫（岩棉）；WP2-防烫（长丝硅酸铝）；WST蒸汽伴热；WT-热水伴热；JT一夹套伴热；D-防
14、结露；S一隔声；W-防冻。e.特殊管件等编号：XXXXXXXX主项号特殊管件代号顺序号系列号如：221SG-01A221：主项号SP：特殊管件代号01：两位特殊管件顺序号A：其中A为系列号，根据特殊管件台数确定，如果无后缀，表示仅一台，为常用。表6.1-1特殊件代号表特殊件名称特殊件代码特殊件名称特殊件代码消音器SIL丫型过滤器SRY空气调节器ART型过滤器SRT膨胀节EXP篮式过滤器SRB阻火器FA采样箱SBX柔性金属软管FH采样冷却器SC空气分配器IM视镜SG限流孔板FO疏水器ST8字盲板SB金属丝网WM安全阀PSV爆破片RDf.设备管口编号一般为N,编号即为N1、N2、N3.顺序编号，对于下列管口，代号按以下规定:手孔：H视镜：G人孔：M对于仪表管口，主要有温度取T
