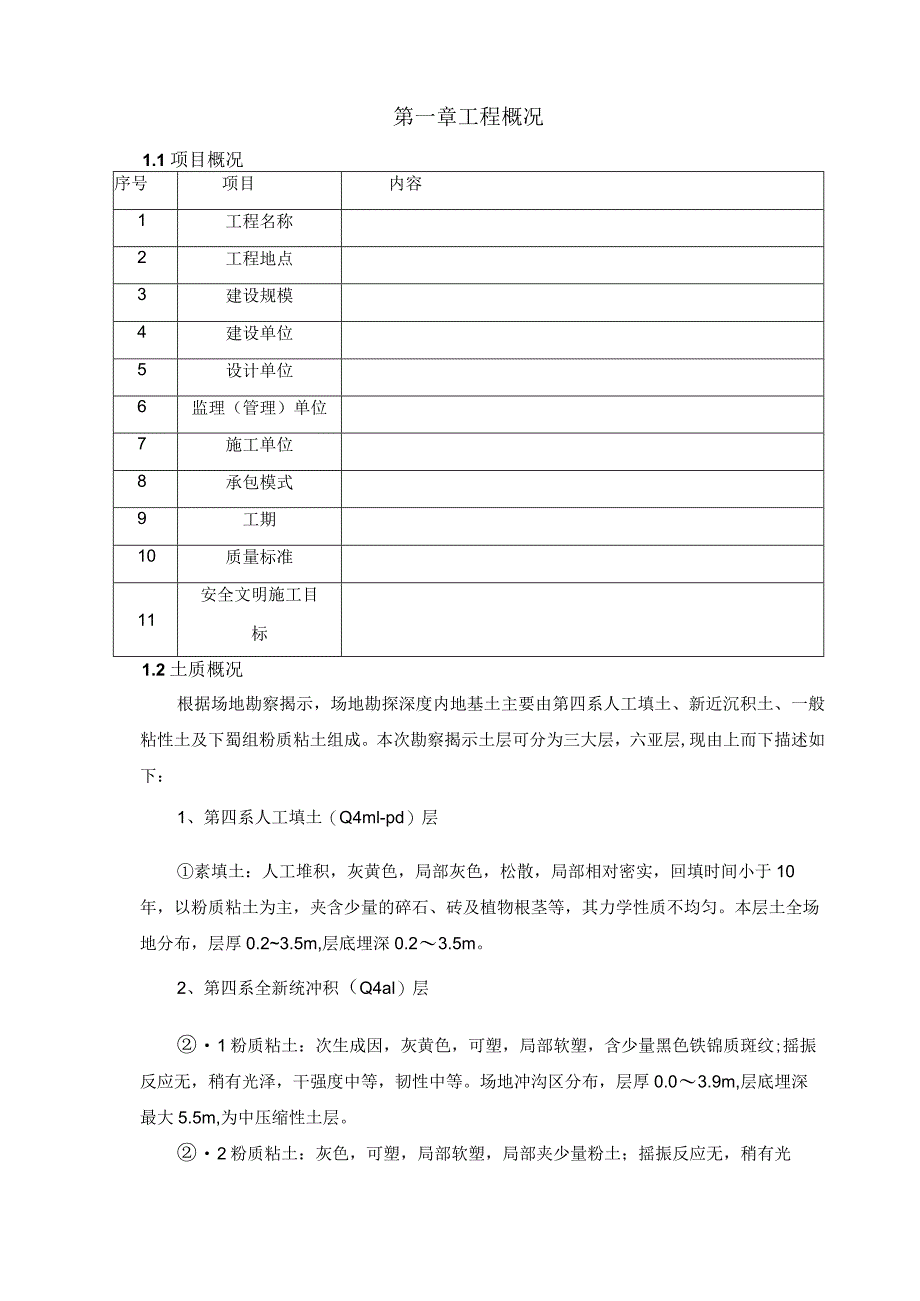

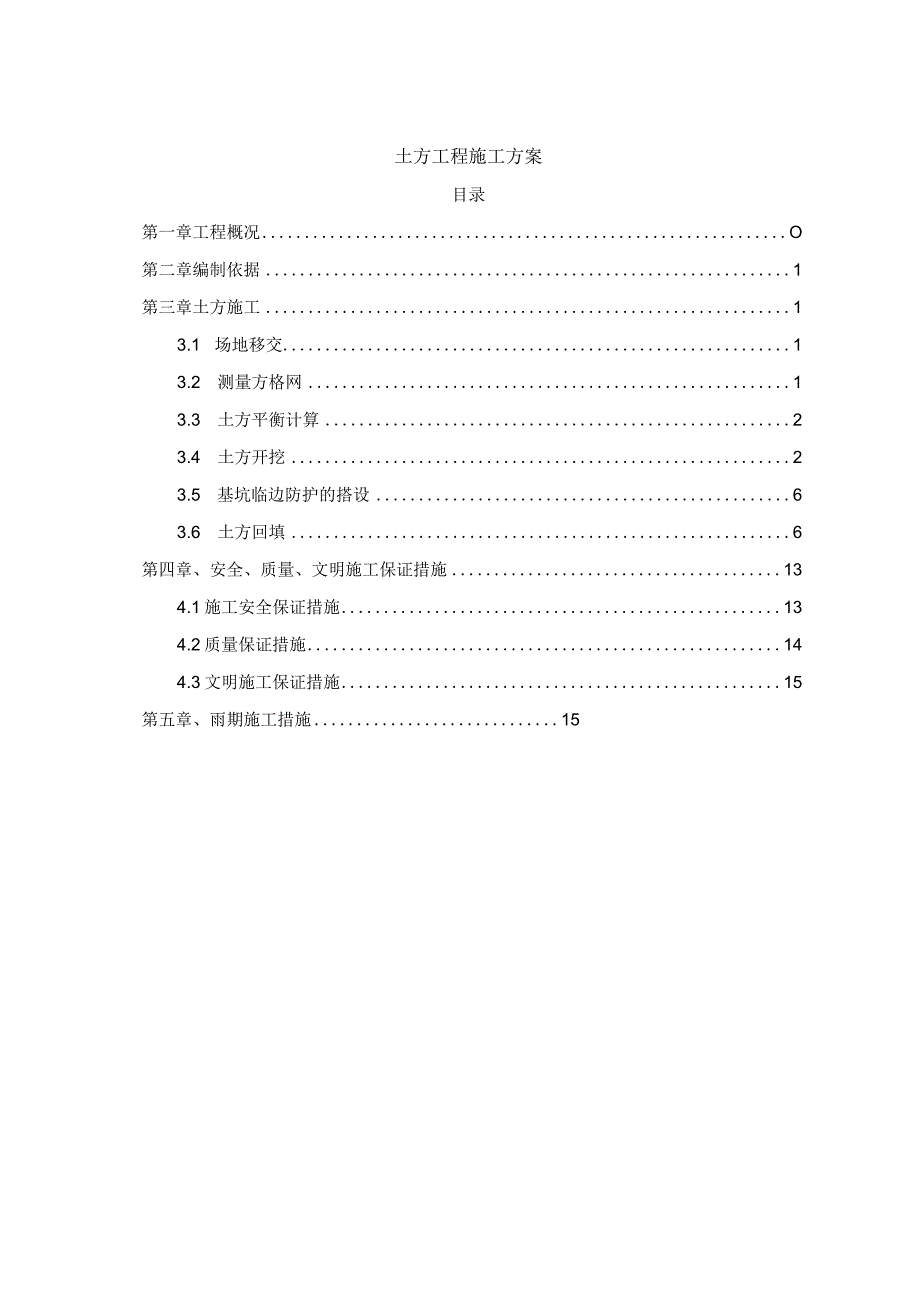

1、土方工程施工方案目录第一章工程概况O第二章编制依据1第三章土方施工13.1 场地移交13.2 测量方格网13.3 土方平衡计算23.4 土方开挖23.5 基坑临边防护的搭设63.6 土方回填6第四章、安全、质量、文明施工保证措施134.1施工安全保证措施134.2质量保证措施144.3文明施工保证措施15第五章、雨期施工措施15第一章工程概况1.1项目概况序号项目内容1工程名称2工程地点3建设规模4建设单位5设计单位6监理（管理）单位7施工单位8承包模式9工期10质量标准11安全文明施工目标1.2土质概况根据场地勘察揭示，场地勘探深度内地基土主要由第四系人工填土、新近沉积土、一般粘性土及下蜀组
2、粉质粘土组成。本次勘察揭示土层可分为三大层，六亚层,现由上而下描述如下：1、第四系人工填土（Q4ml-pd）层素填土：人工堆积，灰黄色，局部灰色，松散，局部相对密实，回填时间小于10年，以粉质粘土为主，夹含少量的碎石、砖及植物根茎等，其力学性质不均匀。本层土全场地分布，层厚0.23.5m,层底埋深0.23.5m。2、第四系全新统冲积（Q4al）层1粉质粘土：次生成因，灰黄色，可塑，局部软塑，含少量黑色铁锦质斑纹;摇振反应无，稍有光泽，干强度中等，韧性中等。场地冲沟区分布，层厚0.03.9m,层底埋深最大5.5m,为中压缩性土层。2粉质粘土：灰色，可塑，局部软塑，局部夹少量粉土；摇振反应无，稍有
3、光泽，干强度中等，韧性低。场地冲沟区分布，层厚0.010.1m,层底埋深最大15.6m,为中图压缩性土层。3、第四系上更新统冲积(Q3aD层-1粉质粘土：黄、黄褐色，可塑，局部硬塑，含较多铁镒质斑纹及灰白色高岭土团块；摇振反应无，稍有光泽，干强度中等，韧性中等。场地内局部缺失，层厚0.011.2m,层底埋深最大15.4m,为中压缩性土层。-2粉质粘土：黄、黄褐色，可塑，局部软塑，含少量灰白色高岭土团块；摇振反应无，稍有光泽，干强度中等，韧性中等。全场地分布，层厚3.012.8m,层底埋深13.124.7m,为中压缩性土层。-3粉质粘土：黄、黄褐色，可塑，局部硬塑，含较多铁锦质斑纹及灰白色高岭土
4、团块，夹少量粘土；摇震反应无，稍有光泽，干强度中等偏高，韧性中等偏高。全场地分布，层厚未揭穿，为中偏低压缩性土层。第二章编制依据2.1、年产30亿瓦时锂离子动力电池研发及产业化工程施工图纸；2.2、地基与基础工程施工质量验收规范(GB50202-2002)；2.3、土方与爆破工程施工及验收规范(GB50201-2012)；2.4、建筑与市政降水工程技术规范(JGJ/111-98)；2.5、建筑基坑支护技术规程(JGJI20-2012)；2.6、年产30亿瓦时锂离子动力电池及配套项目岩土工程勘察报告第三章土方施工施工流程地交 场移量格可测方网方衡算 士平计量线 测放方挖-开边护 临防方填 土回检
5、查 验收施工工艺3.1 场地移交进场后，由总承包单位对施工场地进行检查，对照设计图纸测量确认场地条件,并填写工程移交单，业主、管理公司、监理、交接方及接收方共同签字确认。3.2 测量方格网场地移交后，安排专业测量公司采用全站仪进行场地方格网测量，业主、管理公司及监理现场见证。3.3 土方平衡计算厂区内土方的清运工作遵循土方平衡原则，根据厂区各区域的设计标高综合考虑，确定土方的调配方向和数量。根据方格网测量数据，采用软件进行土方平衡计算，考虑土方松散系数等，尽可能减少土方重复倒运。根据土方平衡结果，进行土方倒运，土方倒运派管理人员及测量人员进行全程监督管理。3.4 土方开挖3.4.1 土方开挖方
6、式本工程主要使用反铲挖掘机进行挖土、人工配合的开挖方式。土方开挖至坑底后，测量人员应及时将基槽底标高控制点和轴线控制桩引入基坑内，检查距坑边尺寸，确定基坑开挖位置和宽度，同时根据引入的控制线修整基坑四周，并将坑底铲平后清槽。基坑开挖基坑开挖第1步采用反铲挖掘机，由中间部位向两侧出土，挖土标高距离基底200mmo第2步放出基坑上口线采用小型挖掘机开挖基坑，修整边坡。第3步清槽，土方运输采用手推车坑内运输，自卸卡车集中清运的方式，挖掘机难以施工部位的土方，人工配合随时进行清理，并用手推车把土方运到挖掘机能够铲挖到的地方，以便及时运走。验槽合格后，基底20Omm厚土采用人工清槽，严禁扰动地基原状土。
7、基坑或基槽底部须留设施工工作面，工作面宽度为300mm。若有浮土必须清除，需开挖至设计所要求的持力层原状土。坑底土如经扰动，应予以挖除。挖除的浮土或扰动土可用级配砂石、素佐等回填处理（当超挖深度小于30Omm时，可用C15素碎填筑；当超挖深度大于等于30Omm时，可用级配砂石分层填筑，其干密度应满足：中砂P1.610kgm3,粗砂P1.710kgm3）3.4.2土方开挖施工出土通道设置详见土方施工阶段平面布置图。场平标高控制序号楼号0.OoO绝对标高场平标高6化成分容车间27.2-0.6707装配车间26.7-0.6708粉浆电极车间26.2-0.650土方开挖设置基坑开挖防护栏杆后进行土方开
8、挖，开挖按1：1放坡，土方开挖至距离基底20Omm处，然后根据标高采用人工清理，根据地质勘察报告本项目土质较好,开挖深度在2米左右，可采取放坡处理无须支护，最后进行护坡施工。基坑土方开挖剖面图基础梁开挖具体底标高按施工图梁顶标高及梁高确定，并设置300宽工作面。6#化成分容车间基坑开挖底标高如下:基础编号基础底标高（含垫层）DJ-I-5-1.600DJ-6-11-2.300墙下条基-1.600（详建筑定位）7#装配车间基坑开挖底标高如下:基础编号基础底标高（含垫层）JC-1、2-2.050JC-3、4-2.200JC-5、7、8-2.250JC-6-2.100JC-9-2.300墙下条基-1.
9、5008#粉浆电极车间基坑开挖底标高如下:基础编号基础底标高（含垫层）JC-1、2、3-2.200部分Je-I（2个）-2.400部分JC-2（2个）-2.400部分JC-2-1.600JC-4-1.700墙下条基-1.50025Q谢吠寸就算画、:0.650电魏基坑土方开桥大样示意1.1.3 搭设马道基础开挖、清理底板及承台预留土，搭设人行马道。人行马道1.1.4 室外构筑物土方施工在场地允许的条件下，地下管沟等室外构筑物的基坑或基槽优先采用自然放坡，根据边坡土体类别、边坡高度确定边坡坡率。边坡坡率值须符合建筑边坡工程技术规范（GB50330-2013）中的土质边坡坡率允许值。表9-1土质边坡
10、坡率允许值边坡土体类别状态坡率允许值（高宽比）坡高小于5m坡高5m-10m碎卵石密实1：0.351：0.501：0.501：0.75中密1：0.50-1：0.751：0.75-1：1.00稍密1：0.75-1：1.001:1.001:1.25粘性土坚硬1：0.75-1：1.001:1.001:1.25硬塑1:1.00-1:1.251:1.25-1:1.50注：1、碎石土的填充物为坚硬或硬塑状态的粘性土；2、对于砂土或填充物为砂土的碎石土，其边坡坡率允许值应按砂土或碎石土的自然休止角确定。为满足现场施工条件，地下管沟等室外构筑物的基坑或基槽底部须留设施工工作面，工作面宽度为300mm。图9-1室
11、外构筑物预留工作面示意图（坡率根据表10-4确定）1.1.5 相邻基坑之间土方的处理措施部分相邻基坑之间距离较近，基坑边坡1:1放坡后，基坑之间会形成小土堆，该部分土堆由于体量较小导致无法形成边坡。在实际土方开挖过程中，将采用大开挖的方式，直接将距离较近的承台基坑整体开挖、整体浇筑垫层混凝土。1-1承台开挖剖面图1.5 基坑临边防护的搭设基坑开挖后采用三道防护栏杆进行防护，悬挂警示灯、警戒线等以免发生安全事故。演tt室H网沟槽防护立面图沟槽防护剖面图1.6 土方回填3. 6.1技术准备1）施工前进行回填施工专项交底工作2）做好标高的抄测及厚度的标定工作,确定回填材料。各楼号回填做法为：楼号场平
12、标高回填做法6#化成分容车间（1）面层做法详见装修做法表（2）250厚C30钢筋混凝土面层（内配,，10150双层双向），强度达标后面撒金刚砂耐磨骨料（5kgm2）,随打随抹光（3）20厚1:3水泥砂浆保护层（4）双层0.6mm厚PE膜防潮层（5） 100厚C15细石混凝土垫层，随捣随抹光（6） 300厚级配碎石，压实系数20.97（7）素土夯实，压实系数20.947#装配车间（1）面层做法详见装修做法表（2） 250厚C30钢筋混凝土面层（内配,，10150双层双向），强度达标后面撒金刚砂耐磨骨料（5kgm2）,随打随抹光（3） 20厚1:3水泥砂浆保护层（4）双层0.6mm厚PE膜防潮层（
13、5） 100厚C15细石混凝土垫层，随捣随抹光（6） 300厚级配碎石，压实系数20.97（7）素土夯实，压实系数20.948#粉浆电极车间（1）面层做法详见装修做法表（2） 200厚C30混凝土，内配三级10钢筋双层双向150（随打随抹光）（3） 50厚细石混凝土（4） 1.5厚聚氨酯防水涂料（5） IoO厚C15混凝土垫层（6） 300厚级配碎石，压实系数20.97（7）素土夯实，压实系数，0.943）回填施工前做好隐蔽验收工作4）所有回填必须在基础墙及混凝土等有足够强度后，才能开始施工5）回填之前地基表面必须清理干净并且夯实4. 6.2材料准备1）人工级配砂石：采用质地坚硬的中砂、粗砂、
14、碎（卵）石等。在缺少中粗砂时，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。颗粒级配应良好。2）砂石材料中不得含有草根、树叶、塑料袋等有机物及垃圾，有机质含量不超过5%,含泥量小于5机3）素士：采用粘性土，其中不得含有有机杂质，回填粒径不大于50mn0回填前做土壤击实试验，确定含水量控制范围，要符合压实要求，以手握成团落地开花为适宜。如含水率偏高或偏低，需采用翻松、晾晒、洒水湿润等措施调整3.6.3施工工艺流程及试验计划级配砂石回填工艺流程施工工艺流程为：检验砂石质量一铺筑砂石一洒水一夯实一找平验收。1）、回填之前先对地基表面进行人工清理并且夯实2）、本工程砂石采用机械拌和、机械铲运、机械压实、人工配合的施工方法施工。3）、砂石级配搅拌和运输回填：（1）根据设计相关规范的要求，选定材料进场后，在施工场地内平整、宽阔位置，将砂子和石子进行分类堆放。（2）根据设计的砂石级配要求，提前进行拌合堆放。砂石搅拌时，用装载机将现场的砂、石按比例掺在一起，一次性最多不得超过100In3,然后进行往返推动
