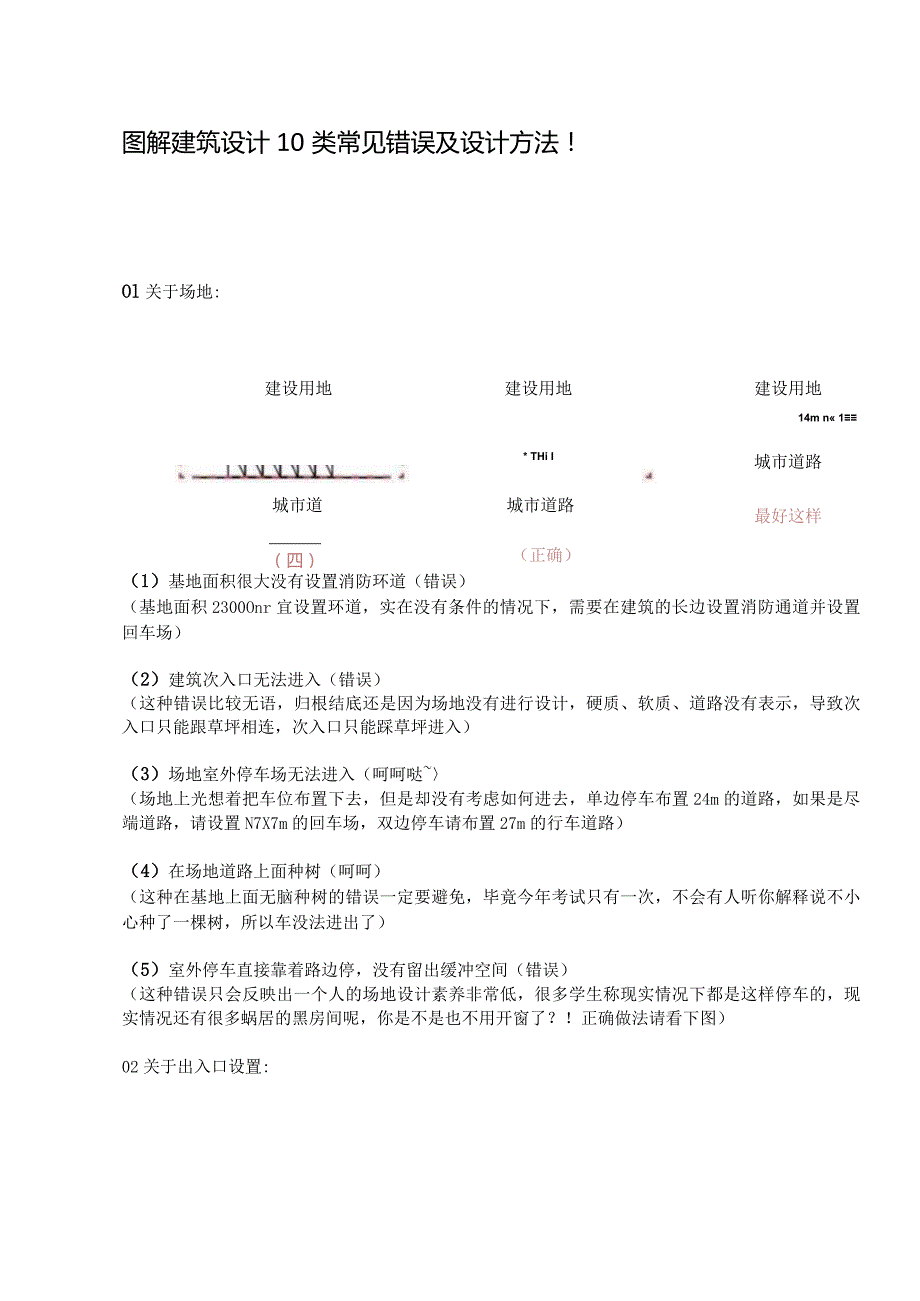

1、图解建筑设计10类常见错误及设计方法！Ol关于场地:建设用地建设用地* THi I城市道路城市道路（四）（正确）建设用地14m n 1城市道路最好这样（1）基地面积很大没有设置消防环道（错误）（基地面积2300Onr宜设置环道，实在没有条件的情况下，需要在建筑的长边设置消防通道并设置回车场）（2）建筑次入口无法进入（错误）（这种错误比较无语，归根结底还是因为场地没有进行设计，硬质、软质、道路没有表示，导致次入口只能跟草坪相连，次入口只能踩草坪进入）（3）场地室外停车场无法进入（呵呵哒（场地上光想着把车位布置下去，但是却没有考虑如何进去，单边停车布置24m的道路，如果是尽端道路，请设置N7X7m

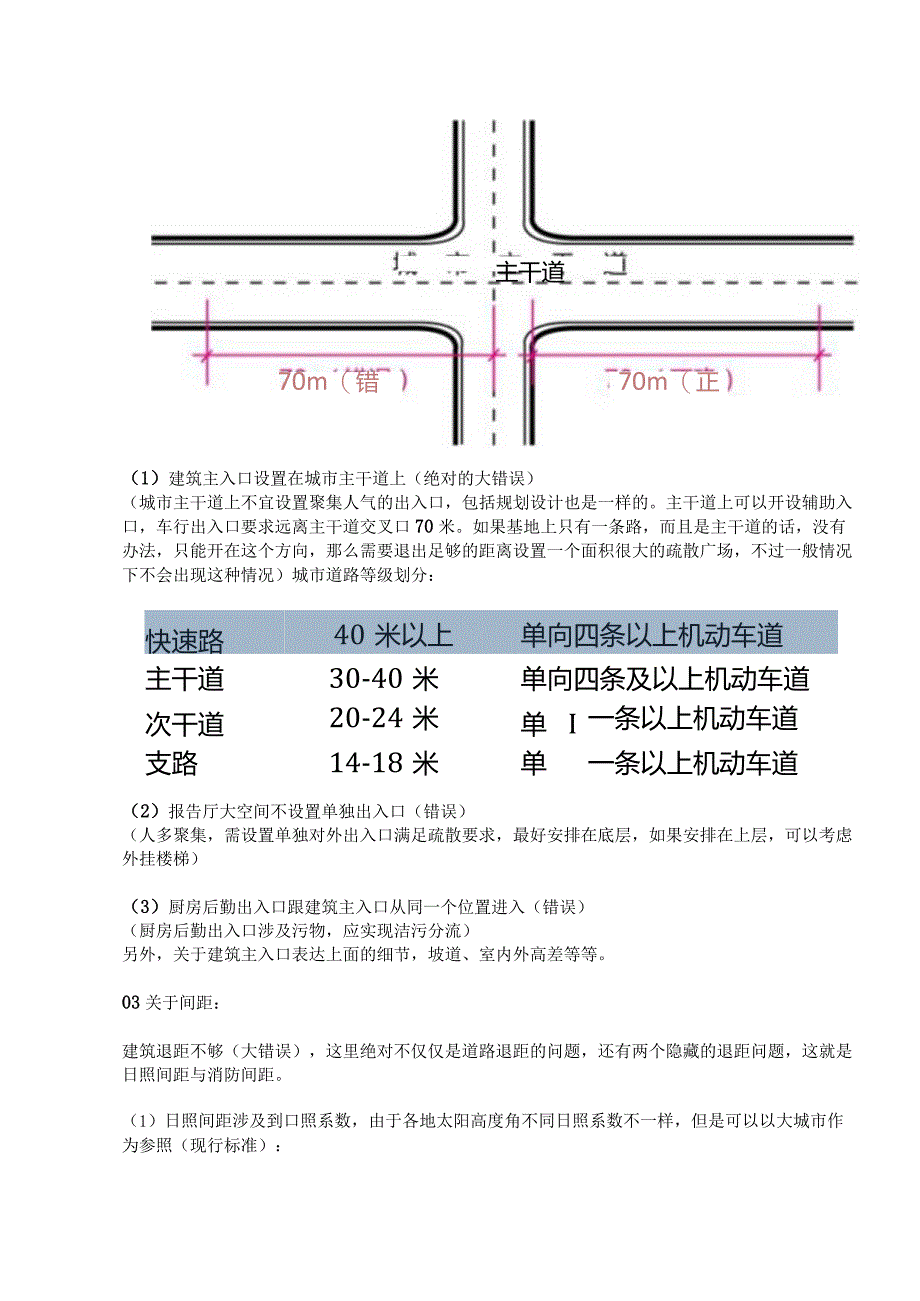

2、的回车场，双边停车请布置27m的行车道路）（4）在场地道路上面种树（呵呵）（这种在基地上面无脑种树的错误一定要避免，毕竟今年考试只有一次，不会有人听你解释说不小心种了一棵树，所以车没法进出了）（5）室外停车直接靠着路边停，没有留出缓冲空间（错误）（这种错误只会反映出一个人的场地设计素养非常低，很多学生称现实情况下都是这样停车的，现实情况还有很多蜗居的黑房间呢，你是不是也不用开窗了？！正确做法请看下图）02关于出入口设置:70m（正确）70m（错误）主干道（1）建筑主入口设置在城市主干道上（绝对的大错误）（城市主干道上不宜设置聚集人气的出入口，包括规划设计也是一样的。主干道上可以开设辅助入口，车
3、行出入口要求远离主干道交叉口70米。如果基地上只有一条路，而且是主干道的话，没有办法，只能开在这个方向，那么需要退出足够的距离设置一个面积很大的疏散广场，不过一般情况下不会出现这种情况）城市道路等级划分：快速路40米以上单向四条以上机动车道主干道30-40米单向四条及以上机动车道次干道20-24米单I叽一条以上机动车道支路14-18米单IRJ一条以上机动车道（2）报告厅大空间不设置单独出入口（错误）（人多聚集，需设置单独对外出入口满足疏散要求，最好安排在底层，如果安排在上层，可以考虑外挂楼梯）（3）厨房后勤出入口跟建筑主入口从同一个位置进入（错误）（厨房后勤出入口涉及污物，应实现洁污分流）另外

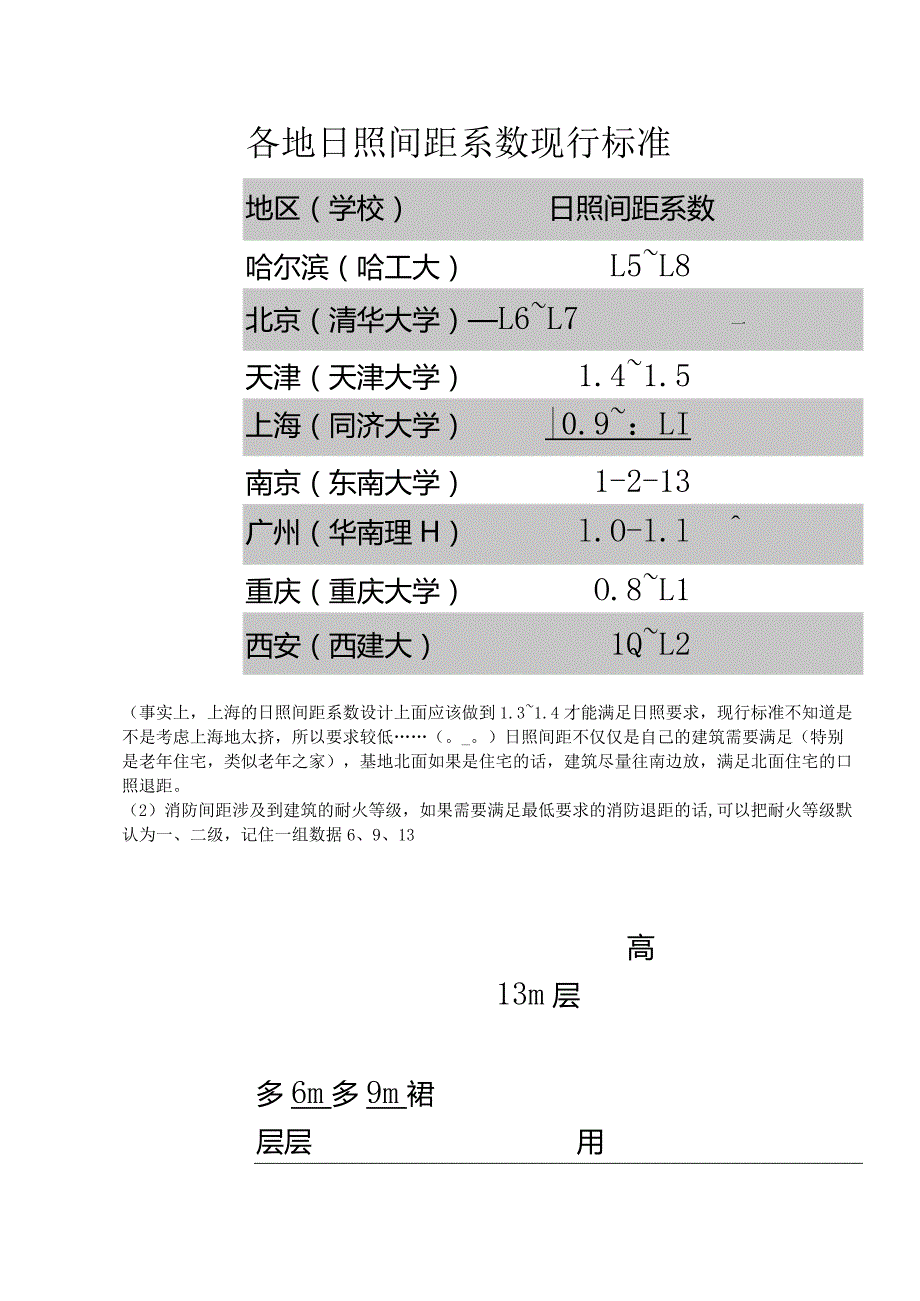

4、，关于建筑主入口表达上面的细节，坡道、室内外高差等等。03关于间距：建筑退距不够（大错误），这里绝对不仅仅是道路退距的问题，还有两个隐藏的退距问题，这就是日照间距与消防间距。（1）日照间距涉及到口照系数，由于各地太阳高度角不同日照系数不一样，但是可以以大城市作为参照（现行标准）：各地日照间距系数现行标准地区（学校）日照间距系数哈尔滨（哈工大）L5L8北京（清华大学）L6L7一天津（天津大学）1.41.5上海（同济大学）|0.9：LI南京（东南大学）1-2-13广州（华南理H）l.O-l.l重庆（重庆大学）O.8L1西安（西建大）1QL2（事实上，上海的日照间距系数设计上面应该做到1.31.4才
5、能满足日照要求，现行标准不知道是不是考虑上海地太挤，所以要求较低（。_。）日照间距不仅仅是自己的建筑需要满足（特别是老年住宅，类似老年之家），基地北面如果是住宅的话，建筑尽量往南边放，满足北面住宅的口照退距。（2）消防间距涉及到建筑的耐火等级，如果需要满足最低要求的消防退距的话,可以把耐火等级默认为一、二级，记住一组数据6、9、13高13m层多6m多9m裙层层用表522民用建筑之间的防火间距（m）建筑类别高层民用建筑裙房和其他民用建筑一、ra一、二级三级四级高层民用建筑一、二级1391114褶房和其他民用建筑一、二级9679三级117810四级1491012民用建筑的防火间距5-2.1防火间距
6、尚耐火等级S一、二级三级四级一、二级CZJ7t三级7810四级建1012（注意：仓库等特殊建筑消防间距需要另外计算，一般民用建筑，最小间距可以做到6m,建筑耐火等级默认为最高等级）一般情况下，基地周边有建筑的话需要考虑消防间距04关于朝向：（1）关于场地：室外球场篮球、羽毛球等东西向（大错误）（为了防止对抗赛中产生眩光，室外球场应该南北向布置，南偏西和东15度范围都是允许的，室内球场可以通过控制开窗方向防止眩光）田径场看台布置在东侧（错误）（标准田径场需要设置看台，看台应设置在西侧，防西晒）各种球场尺寸如下图：标甚mffl径员排欧历羽巨株历i篮球历-O-A（2）关于房间：住宿房间朝东西向（错误
7、）（快题当中经常出现宾馆客房等住宿，最好朝南，实在不行朝北采光也不错，东西向朝向差，另外，如果是老年住宅，一定要朝南）图书阅览室不朝南（错误）（规范要求图书阅览室宜朝南，南向有光照，而且南向的眩光可能性较小）画室朝南或者朝向东西（错误）（画室要求光线均匀，必须朝北）教室东西向（错误）（教室要求南北向，同时需要面宽大于进深）阳光房不朝南（大错误）（阳光房设置必须朝南（基地在北半球的话），最好将阳光房设置成朝南的玻璃盒子，顶面也是玻璃）厨房、化学实验室等有异味的空间安排在南向（错误）（在我国，一般情况下下风向是西北向或东北向，根据基地条件自行判断一下，有异味的功能房间尽量安排在下风向，不要干扰其他
8、功能房间）卫生间朝南（尽量不要）（这个不能说是个错误，但是卫生间占据南向这么好的朝向完全不应该）05关于垂直交通：楼梯是每个建筑都有的垂直交通，但是也是最容易出现错误的地方。（1）疏散距离不够（大错误）直接看下图53.13民用建筑的安全疏散距离应符合下列规定：1直接通向疏散走道的房间疏散门至最近安全出口的距离应符合表5313的规定；2直接通向疏散走道的房间琉散门至最近非封闭楼梯间的距离，当房间位于两个楼梯间之间时，应按表5.3.13的规定减少5m；当房间位于袋形走道两侧或尽端时，应按表53.13的规定减少恒J3楼梯间的首函设置直通室外的安全出口或在首层采用扩大封闭楼梯间.当层数不超过4层时，可
9、将直通室外的安全出口设置在离楼梯间小于等于IsIn处！4房间内任一点到该房间直接通向琉散走道的疏散门的距离，不应大于表5313中规定的袋形走道两侧或尽端的疏散门至安全出口的最大电离.表5.3.13直接通向疏散走道的房间碗散门至最近安全出口的最大距离（m）名称位于两个安全出口之间的疏散门位于袋形走道两侧或尽端的疏散门耐火等级耐火等级一、二级级H级一、R级四级幼儿园25202015医院、疗养院35502015学校35SO2220其它民用建筑405525222015注：1一、二级耐火等级的建筑物内的观众厅、多功能厅、餐厅、营业厅和阅览室等,基宣内任何一点至最近安全出口的直线距离不大于初m2敞开式外廊
10、建筑的房间琉散门至安全出口的最大距离可按本表增加5m;3建筑物内全部设置自动啧水灭火系统时，其安全疏散庵离可按本表规定增加5%;4房间内任一点到该房间直接通向疏散走道的疏散门的距离计算:住宅应为最远房间内任一点到户门的距离,跃层式住宅内的户内楼梯的跑离可按其梯段总长度的水平投影尺寸计算.（2）楼梯平台宽度不够（错误）（楼梯平台宽度必须大于梯段宽度，公共建筑梯段宽度21200）（3）楼梯进深不够（错误）（楼梯进深二楼层高度+平台宽度（梯段宽度）（4）楼梯进深一半的位置有柱（大错误）（有柱的位置就有梁，直接影响楼梯的使用）电梯也容易出错（1）缺少电梯（大错误）（如果题目要求考虑无障碍或者设计的是老
11、年住宅的话，必须要有电梯；在展览类建筑当中，如果库房与展厅不在同一楼层，需要设置货梯；在餐饮类建筑里面，厨房跟就餐空间不在统一楼层，需要设置食梯，希望大家的方案中不要出现送餐服务员端汤走楼梯送餐的搞笑情况，万一一摔了呢？）（2）电梯绘制成为柜子（错误，而且很常见）电梯错误绘制方法门轿厢再次强调：这是平面电梯正确绘制方法柜子！柜子！柜子！（3）电梯尺寸错误（常用电梯尺寸附图）常用电梯尺寸：最小尺寸：轴线1550X1550（一般是住宅使用）一般客梯尺寸：最小轴线2100X1800,货梯尺寸：最小轴线2100X1800（按照建筑功能具体确定）担架电梯：最小尺寸轴线1600X260006关于尺寸:（1
12、）公共建筑层高设计为3米（错误）（公共建筑层高一般情况下23.900m,除非全是宾馆这种住宿空间可以做到3.600m,3米层高肯定是不够的；普通住宅层高在2.42.8m之间）（2）公共建筑走道宽度设计为L5米（错误）（公共建筑走道，中走道净宽22.100m,当然也不应该设置的太宽，有学生设计4米宽的走道，有点过分，交通面积太大，单边走道净宽：办公21.3m,教室21.8m）（3）房间进深是面宽的两倍以及以上（错误）（这是一个很容易犯的错误，特别是小房间。单个房间进深尺寸不得大于面宽的两倍，不然房间光照太差，跟黑房间差不多）（4）卫生间面宽不够（错误）（公共建筑卫生间带隔间蹲位的情况，面宽25m
13、）面宽25m若面宽实在不足5m可以这样07关于结构：（1）平面没有点柱网，也没有表示剪力墙（大错误）（不要说你忘了点柱子了，老师听不到你的这个解释，另外，柱网最好对齐，不要太乱，异形平面尽量保证单个方向柱网对齐）（2）报告厅、多功能厅、会议室、教室等空间中出现柱子（大错误）（这些功能房间都需要保证每个角落的视线通畅，不允许出现柱子）（3）剪力墙结构单方向布置（错误）（剪力墙结构墙体承重，不再出现两个方向的梁，单方向剪力墙没有办法抵抗另外一个方向的侧推力）（4）大跨度结构结构高度不够（大错误）（关于大跨度结构，考题中出现的频率不高，但是如果出现，结构高度的大致计算必然是一个考点）08关于面积：关
14、于面积一般情况下阅卷老师不会太去计算，但是有些同学出现明显错误是不正确的。（1）底层架空太多，面积却不计入（错误）（架空高度超过2200,面积计入一半，架空太多势必造成超面积的情况）（2）单个房间面积超过IoOItf只开设一个疏散门（错误）（公共建筑房间面积大于50肝的时候，多数时候都应该设置两个疏散门，且两个疏散门之间的距离25m。具体情况如下：托儿所、幼儿园、老年建筑，单个房间面积250r112,需要设置两个疏散口医疗、教学类建筑，单个房间面积275肝，需要设置两个疏散口其他建筑或场所，单个房间面积2120肝，需要设置两个疏散口歌舞娱乐放映游艺场所面积250肝，且经常停留人数215人，需要设置两个疏散口只要25011你就设置两个疏散口就OK了；另外，走道尽端房间W200r112且室内任意一点到疏散门的距离W15m,且疏散门21.4m的时候，可以只有一个疏散口。（3）面积NloOItf的房间不布置家具（这个不能太算错误吧，最好布置）09关于无障碍:（1）老年住宅不考虑坡道、电梯（大错误）（2）要求考虑无障碍的设计当中没有无障碍卫生间（大错误）关于无障碍，一般公建多多少少都应该要考虑到，特别是入口
