1、第一篇路线施工检测记录：单位工程1 .施检一01导线点测量汇总表(1) .该表为高速、一级公路、大桥、隧道等用坐标放样或用导线点网控制的工程使用。不采用坐标放样的工程，不填此表。(2) .本表由施检011表导线测量记录表及施检012表附合导线测量计算表汇总而来。2 .施检一02路线平曲线检查表路线平曲线检查表是检查路面工程完工后的平曲线与设计平曲线的偏差情况。为便于检测又能反映出曲线的主体，主要检测内容为：交点桩号、曲线偏角、曲线外距。表中切线长、半径、缓和曲线长一般不检测。3 .施检一03路线纵坡检查表本表用于检查成型后的公路纵而是否满足设计要求。4 .施检一04超高、加宽、视距检测表该表适
2、用于路线平面指标比较小且需要采取工程措施路段。第二篇路基试表的填表说明(I)表头部分的填写：工程名称：指工程项目名称含合同段号。试样编号：指对试样进行分类编号。试样地点：指取样具体位置。拟定用途：指用于何工程地段、结构层次和工程部位。试验单位：指试验检测机构或工地试验室名称。试样说明：指试样的类型及特征。试验规程：指本试验所采用现行的部颁或行业试验规程的代号。试验环境：指试验时试验场所的温度或湿度。主要仪器：指使用计量器具或专用试验仪器的名称及型号精度等。技术负责人：指试验检测机构或工地试验室的技术负责人试验日期：试验当天日期。(2) .表中主体部分的填写：1 .应将试验数据如实填在规定的格内

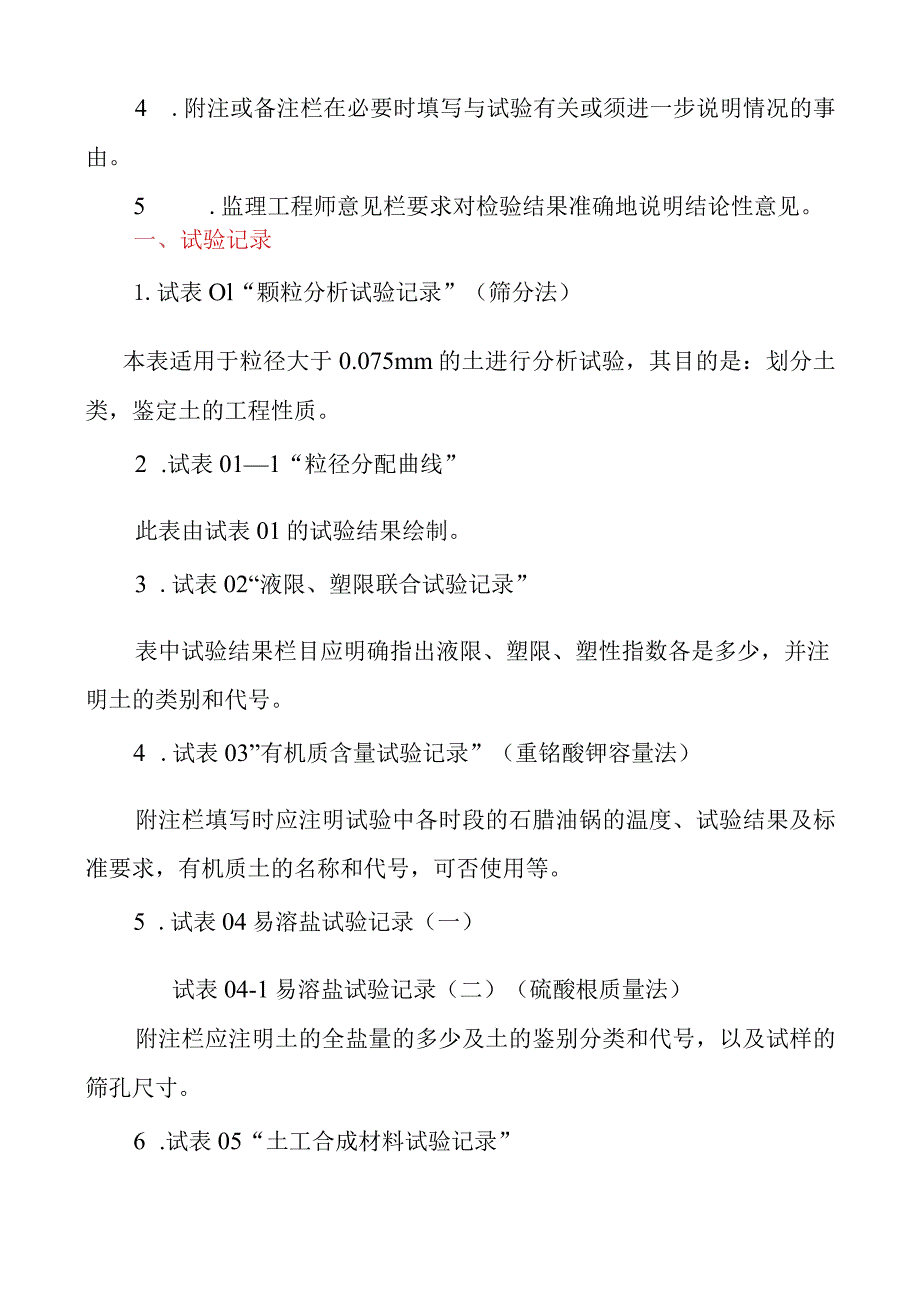

3、或栏内，其中各项测试结果的计算及数据应符合有效数字的规定，测定结果应符合试验规程规定的精度或允许偏差的要求。采用的计量单位要与规范、规程规定的保持一致，不得随意采用。2 .如填写有误，不得涂改，应在原数据上划一杠，在其旁边将正确数据填上。3 .试验结果栏是综合上述检测数据，用简炼的语言将试验结果与施工技术规范或试验规程相比较后得出合格或能否使用的结论。4 .附注或备注栏在必要时填写与试验有关或须进一步说明情况的事由。5 .监理工程师意见栏要求对检验结果准确地说明结论性意见。一、试验记录1.试表Ol“颗粒分析试验记录”（筛分法）本表适用于粒径大于0.075mm的土进行分析试验，其目的是：划分土类
4、，鉴定土的工程性质。2 .试表011“粒径分配曲线”此表由试表01的试验结果绘制。3 .试表02“液限、塑限联合试验记录”表中试验结果栏目应明确指出液限、塑限、塑性指数各是多少，并注明土的类别和代号。4 .试表03”有机质含量试验记录”（重铭酸钾容量法）附注栏填写时应注明试验中各时段的石腊油锅的温度、试验结果及标准要求，有机质土的名称和代号，可否使用等。5 .试表04易溶盐试验记录（一）试表04-1易溶盐试验记录（二）（硫酸根质量法）附注栏应注明土的全盐量的多少及土的鉴别分类和代号，以及试样的筛孔尺寸。6 .试表05“土工合成材料试验记录”表中空白处可根据所测项目自定填写格式。7 .试表06-
5、1地基承载力试验记录（标准贯入法）、试表06-2地基承载力试验记录（动力触探法）、 .两表用于软弱地基处理或桥涵地基承载力试验。 .试表06-1表适用于砂土、粉土和一般性粘土。试表06-2轻型适用于浅部的填土、砂土、粉土、粘性土；重型适用于砂土、中密以下的砾（碎）石土、极软岩。8 .试表07“含水率试验记录”9 .试表08“击实试验记录”若进行无机稳定类试样击实时，应在试样说明栏内注明水泥剂量。10 .试表09“最大干密度试验记录”附注栏，应对试样的外观和试验过程的异常现象（如试样损失、分离情况）加以描述，并注明试筒尺寸和使用方法。IL试表10“石料（集料）的毛体积密度试验记录”（静水称量法）
6、附注栏应注明石料（集料）的组成是否均匀，试验结果对于组成均匀的石料其密度为三个试件所测结果的平均值，否则应记录最大值与最小值。12 .试表11“量砂密度校验记录”附注栏内应注明量砂的粒径范围和量砂密度，并呈监理签认。13 .试表12“随机取样位置计算表”14 .试表13“压实度检测记录（灌砂法）”15 .试表14“压实度检查记录（环刀法）”16 .试表15“压实度检查记录（核子仪法）”17 .试表16“回弹弯沉试验记录”。18 .试表16-1回弹弯沉测试车标定记录表19 .试表17“回弹模量试验记录（现场承载板法）”，用于野外承载板法测定土的回弹模量。二、试验报告单、汇总表20 .试表18“试
7、验委托单”此表用于委托试验。21 .试表19“试验报告单”在无专项报告单时，用此表根据所检测项目自定填写格式。试验单位应对试验结果负责，不得使用“仅对来样负责”等字样。此表须呈监理工程师签认。22 .试表20“易溶盐试验报告”在土样说明一栏中应明确土的分类和名称及筛孔尺寸。23 .试表21标准密度试验结果汇总表”将一个分部工程的所有击实试验结果汇总于此表中，试样编号、材料名称、取样位置、代表地段和层次必须与试表08”击实试验记录”中相符。在附注栏中对特殊地段的特殊土质应加以必要的说明。24 .试表22“土方分层压实度检验签证表”用于路基每个作业施工地段的各层次，将与离路基顶面同距离的实测干密度
8、、标准干密度和压实度值按检验位置桩号，沿路线前进方向由小到大的顺序逐个填入此表。进行评定计算合格后，呈报监理工程师签认。25 .试表23“土工合成材料实验报告”26 .试表24“回弹弯沉检验结果报告”以路基路面分项工程为单元进行汇总评定，是分项工程评定的附件资料。处理意见栏指对舍弃的弯沉值过大的点提出局部处理意见。三、施工检测记录：27 .施检05高程测量记录偏差值可填在备注栏内。28 .施检06施工增设水准点记录表位置一栏为公路中线桩号左右位置。L一为引用水准点至设定水准点间距离；n是测站数，一般不必填写。29 .施检07路基（路面）宽度、高程、横坡、中线偏位检测断面位置随机选取计算表30
9、.施检08路基（路面）宽度、中线平面位置、边坡检测记录表该表适应于路基、路面各层次宽度、中线平面位置偏差及路基成型后的路基边坡检测记录。桩号为检测点或断面的路线位置。1/2宽为实测全宽度的1/2o设计中线距边缘距离指设计路线中线垂直方向距路基、路面各层次边缘的水平距离，左右栏只填写一侧即可。当1/2路基、路面宽度小于中线距边缘的距离时为左偏，反之则右偏。在加宽段落检测时应注明。31 .施检081土方路基分层填筑厚度检查表、施检082填石路堤施工检查表本表适应于不同等级公路不同土质分层填筑压实厚度、填石路堤施工检查用表。32 .施检09地基处理检查表该表适应于不良地质路段，地基需进行换填土处理段
10、落，因此需要重点检查。处理方式应简明扼要说明清楚。地面高程、顶面高程偏差根据需要进行填写，可适当增加测量点并附表加以说明。密实度检查应每层检查不少于5点或按每200米每层检查8处。按数理统计计算密实度和强度。层次由换填底面算起，由下而上填写。自检意见应说明施工工序、方法、材料及处理范围是否符合要求。33 .施检10路基排水工程检查表按发生的排水工程进行检测，检测项目按质评标准中需要检测的项目进行填写。实测值为实际测量所获得的数据，检测频率按要求执行。该表为路基排水分项工程质评表提供依据。34 .施检101土工合成材料表表中其他项目一栏应根据土工合成材料类型填写相应检查项目,如锚固长度、搭结处透
11、水点、粘结力等。第三篇桥梁、涵洞及防护工程一、试验记录：1.试表25水泥物理力学性能试验记录水泥细度检验方法执行现行国家标准。6 .试表25-1水泥比表面积试验记录7 .试表26钢筋拉力及弯曲试验记录试件尺寸中的钢筋直径应填实测值。检测记录应汇入试表19的报告单中并填写各项技术指标的规定值或允许范围，并根据实测值确定该材料是否合格。钢筋原材：无锈蚀，无裂纹GBT228-2002GB/T232-1999、GB1499.1-2007GB1499.2-2007试验报告钢筋型号试件长度屈服强度极限强度伸长率冷弯当屈服点和抗拉强度在20（M000MPa范围内，准确至5Mpa,大于100OMpa,精确至I
12、OMpa8 .试表27焊接钢筋试验记录执行标准为现行规范或规程的规定。对焊接外观质量进行描述。结果汇入试表19的报告单中并填写各项技术指标的规定值或允许范围，并根据实测值确定该材料是否合格。9 .试表28金属洛氏硬度试验记录此表为预应力碎锚具进场时和施工中对其硬度的检验。10 试表29-试表323为水泥混凝土粗（细）集料技术性能试验记录（一）、（二）、（三）此6张表用于对水泥混凝土粗（细）集料料场的代表试样进行品质检验的记录表。若填试表29表则不填试表34。11 试表34集料压碎值试验记录此表为施工过程中对粗、细集料的压碎值指标随时进行抽样检验的常用表式。12 试表35粗集料针片状颗粒含量试验
13、记录（规准仪法）此表为施工过程中对粗集料的针片状颗粒含量随时进行抽样检验的常用表式。13 试表36含泥量试验记录此表为施工过程中对粗、细集料的含泥量随时进行抽样检验的常用表式。14 .试表371、试表372、试表373混凝土拌合用水检验记录（一）、（二）、（三）拌制混凝土宜采用饮用水，一般能满足要求，使用时可不进行试验。IL试表38、砂浆配合比设计表、试表39水泥混凝土配合比设计表为施工前进行水泥混凝土、砂浆配合比设计时使用。12.试表40混凝土拌合物坍落度试验记录此表主要用于水泥混凝土结构物施工过程中碎拌合物和易性的检验。13 .试表41水泥混凝土（砂浆）抗压强度试验记录、试表42水泥混凝土
14、抗折强度试验记录压力机应选用相应的型号，主要仪器应标明压力机的型号和量程。此试验必须有两人以上进行，否则试验结果无效，监理工程师应旁站试验过程，并签名。14 .试表43回弹法测试混凝土强度记录试表44回弹法测试结构或构件混凝土强度计算表两表用于对混凝土强度有怀疑或在工程质量验收时验证碎强度用。测试前回弹仪需经计量部门标定合格。二、试验报告单、汇总表：15.试表45水泥物理力学性能试验报告此表是对水泥技术性能检验后而出的报告单，由试表25汇总而来。国家规定标准一栏应填写国家现行的水泥检验标准。结果评定一栏应根据检测结果确定该批水泥或样品是否符合检验标准，能否使用。16.试表46水泥混凝土粗集料试
15、验报告此表为水泥混凝土用粗集料料场的代表试样各项技术指标检验后出的报告单，由试表29、试表30、试表31汇总而来。表中“质量标准”应符合现行规范要求。“结果评定”栏应根据以上结果来确定材料是否合格。17.试表47水泥混凝土细集料试验报告此表为水泥混凝土用细集料料场的代表试样各项技术指标检验后出的报告单，由试表321、试表322、试表323汇总而来。表中“质量标准”应符合现行规范要求。“结果评定”栏应根据以上结果来确定材料是否合格。1 8.试表48混凝土拌和用水检验报告此表由试表371、372、373汇总而来。表中“质量标准”应符合现行规范要求。“结果评定”栏应根据以上结果来确定使用水是否合格。19 .试表49水泥混凝土配合比设计报告单此表根据试表39的试配结果进行填写。结论一栏应对选定配合比是否使用于工程项目和部位。20.试表50水泥混凝土抗压强度汇总评定表，试表51水泥混凝
