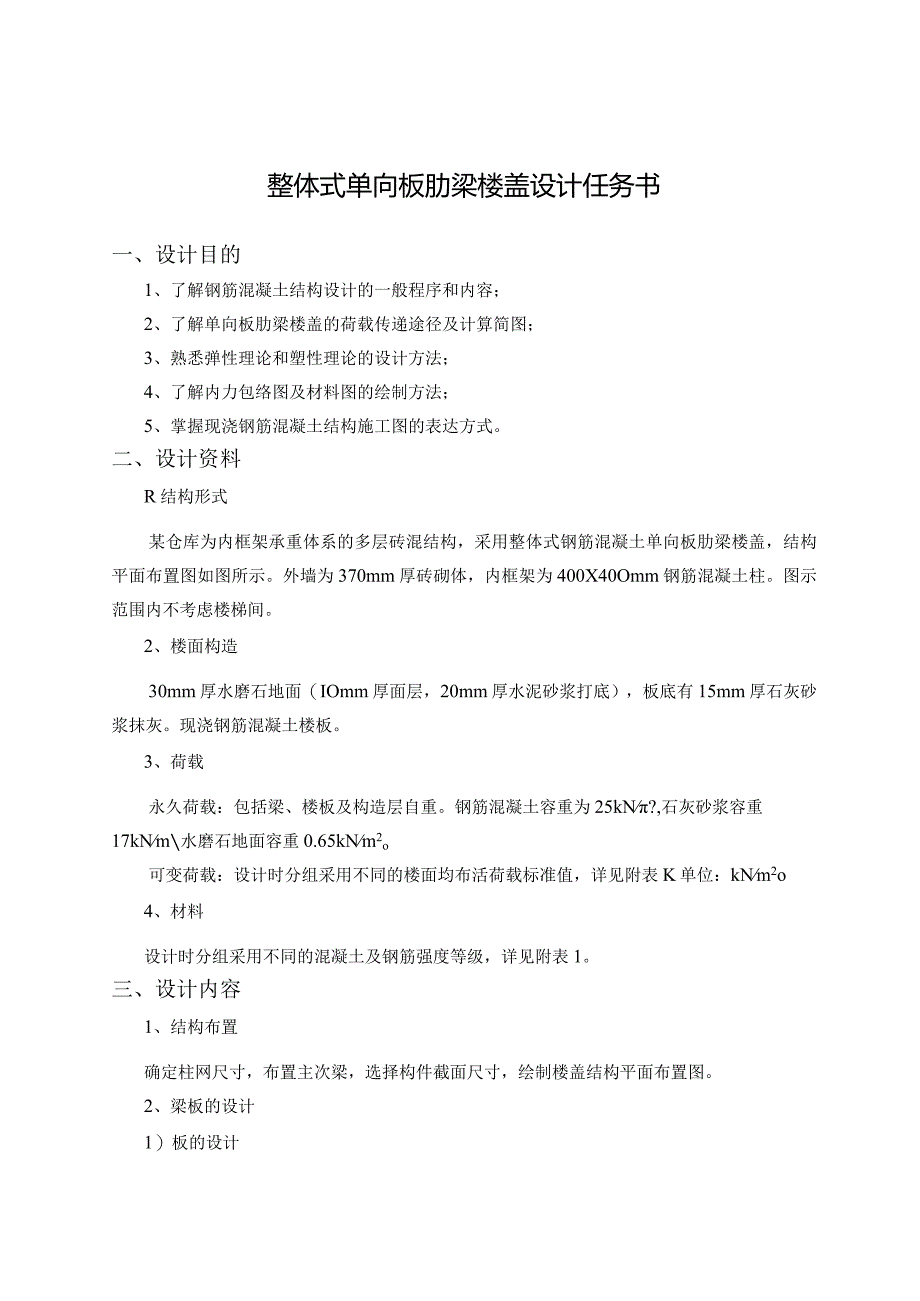

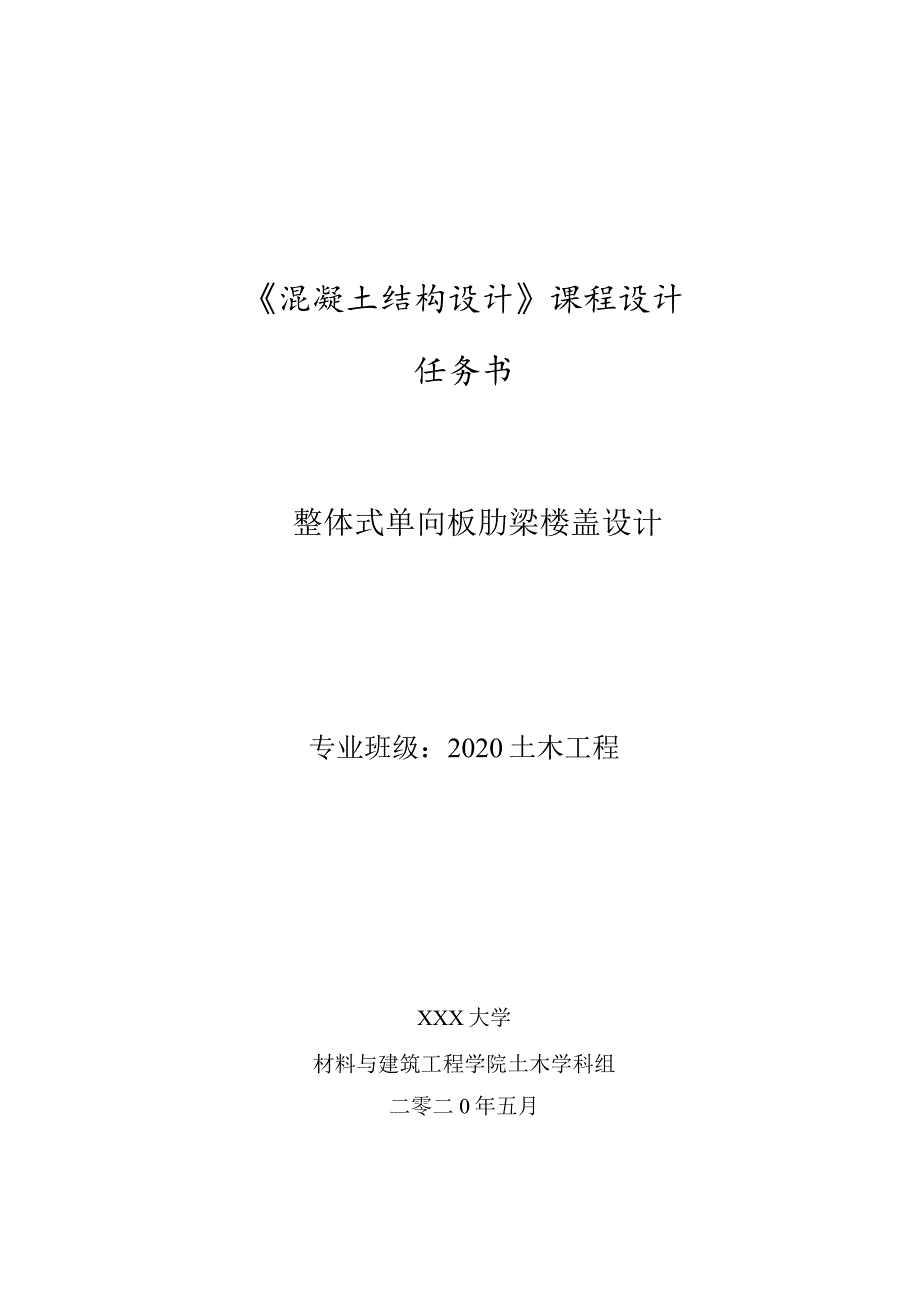

1、混凝土结构设计课程设计任务书整体式单向板肋梁楼盖设计专业班级：2020土木工程XXX大学材料与建筑工程学院土木学科组二零二0年五月整体式单向板肋梁楼盖设计任务书一、设计目的1、了解钢筋混凝土结构设计的一般程序和内容；2、了解单向板肋梁楼盖的荷载传递途径及计算简图；3、熟悉弹性理论和塑性理论的设计方法；4、了解内力包络图及材料图的绘制方法；5、掌握现浇钢筋混凝土结构施工图的表达方式。二、设计资料R结构形式某仓库为内框架承重体系的多层砖混结构，采用整体式钢筋混凝土单向板肋梁楼盖，结构平面布置图如图所示。外墙为370mm厚砖砌体，内框架为400X40Omm钢筋混凝土柱。图示范围内不考虑楼梯间。2、楼

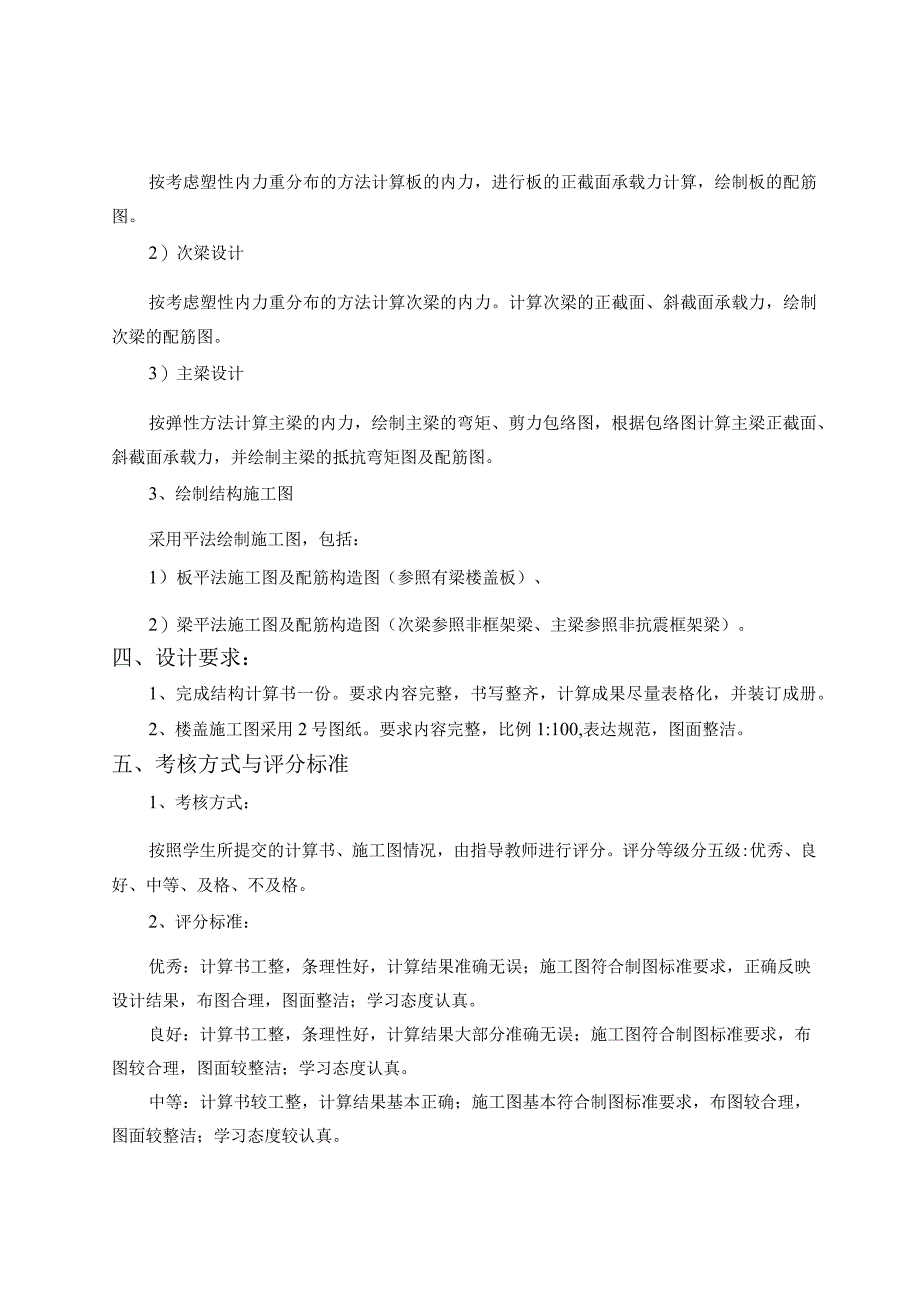

2、面构造30mm厚水磨石地面（IOmm厚面层，20mm厚水泥砂浆打底），板底有15mm厚石灰砂浆抹灰。现浇钢筋混凝土楼板。3、荷载永久荷载：包括梁、楼板及构造层自重。钢筋混凝土容重为25kN?,石灰砂浆容重17kNm水磨石地面容重0.65kNm2o可变荷载：设计时分组采用不同的楼面均布活荷载标准值，详见附表K单位：kNm2o4、材料设计时分组采用不同的混凝土及钢筋强度等级，详见附表1。三、设计内容1、结构布置确定柱网尺寸，布置主次梁，选择构件截面尺寸，绘制楼盖结构平面布置图。2、梁板的设计1）板的设计按考虑塑性内力重分布的方法计算板的内力，进行板的正截面承载力计算，绘制板的配筋图。2）次梁设计按
3、考虑塑性内力重分布的方法计算次梁的内力。计算次梁的正截面、斜截面承载力，绘制次梁的配筋图。3）主梁设计按弹性方法计算主梁的内力，绘制主梁的弯矩、剪力包络图，根据包络图计算主梁正截面、斜截面承载力，并绘制主梁的抵抗弯矩图及配筋图。3、绘制结构施工图采用平法绘制施工图，包括：1）板平法施工图及配筋构造图（参照有梁楼盖板）、2）梁平法施工图及配筋构造图（次梁参照非框架梁、主梁参照非抗震框架梁）。四、设计要求：1、完成结构计算书一份。要求内容完整，书写整齐，计算成果尽量表格化，并装订成册。2、楼盖施工图采用2号图纸。要求内容完整，比例1:100,表达规范，图面整洁。五、考核方式与评分标准1、考核方式：
4、按照学生所提交的计算书、施工图情况，由指导教师进行评分。评分等级分五级:优秀、良好、中等、及格、不及格。2、评分标准：优秀：计算书工整，条理性好，计算结果准确无误；施工图符合制图标准要求，正确反映设计结果，布图合理，图面整洁；学习态度认真。良好：计算书工整，条理性好，计算结果大部分准确无误；施工图符合制图标准要求，布图较合理，图面较整洁；学习态度认真。中等：计算书较工整，计算结果基本正确；施工图基本符合制图标准要求，布图较合理，图面较整洁；学习态度较认真。及格：计算书内容基本完整，计算结果无原则性错误；施工图基本符合制图标准要求，图面还算整洁；学习态度一般。不及格：下列情况之一均属不及格：没有
5、完成设计任务；计算书错误较多；图纸不符合制图标准要求；学习态度差，有抄袭现象。附表h设计分组及有关取值表(按学号的尾数查取)学号尾数O123456789楼面活载标准值(kNm2)4.04.55.05.56.0.6.57.07.58.08.5混凝土C30C35C40C30C35C40C30C35C40C30板受力钢筋HPBHPBHPBHRBHRBHRBHRBHRBHRBHRB30030()300335335335335400400400梁受力钢筋HRBHRBHRBHRBHRBHRBHRBHRBHRBHRB400400400400400500500500500500板、梁构造钢筋HPBHPBHPBHPBHPBHPBHPBHPBHPBHPB300300300300300300300300300300。向25二e 嚣霎-国篇画贵州师范大学材料与建筑工程学院混凝土结构设计课程设计整体式单向板肋梁楼盖设计20142015学年度第二学期专业班级姓名学号指导老师设计时间
