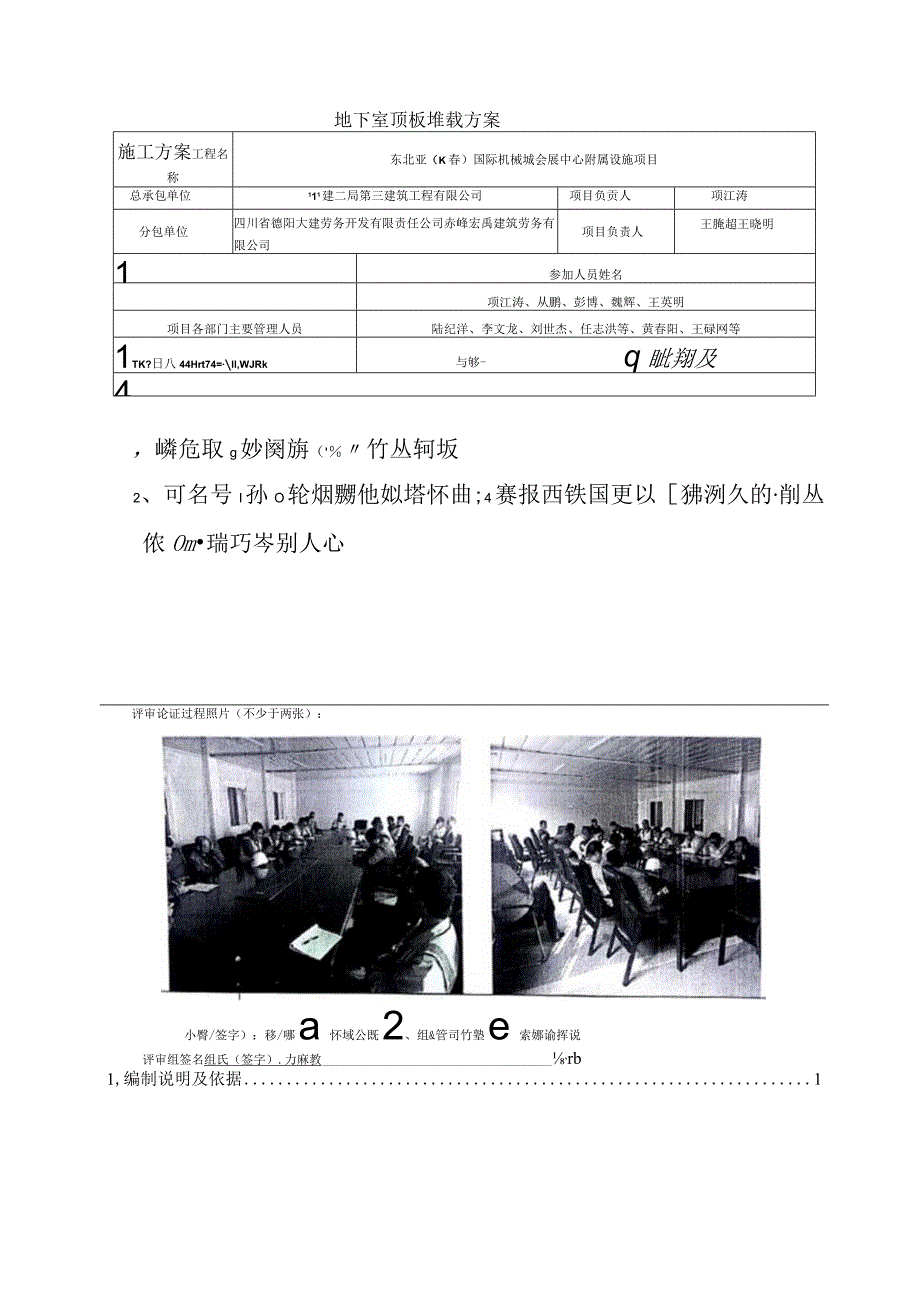

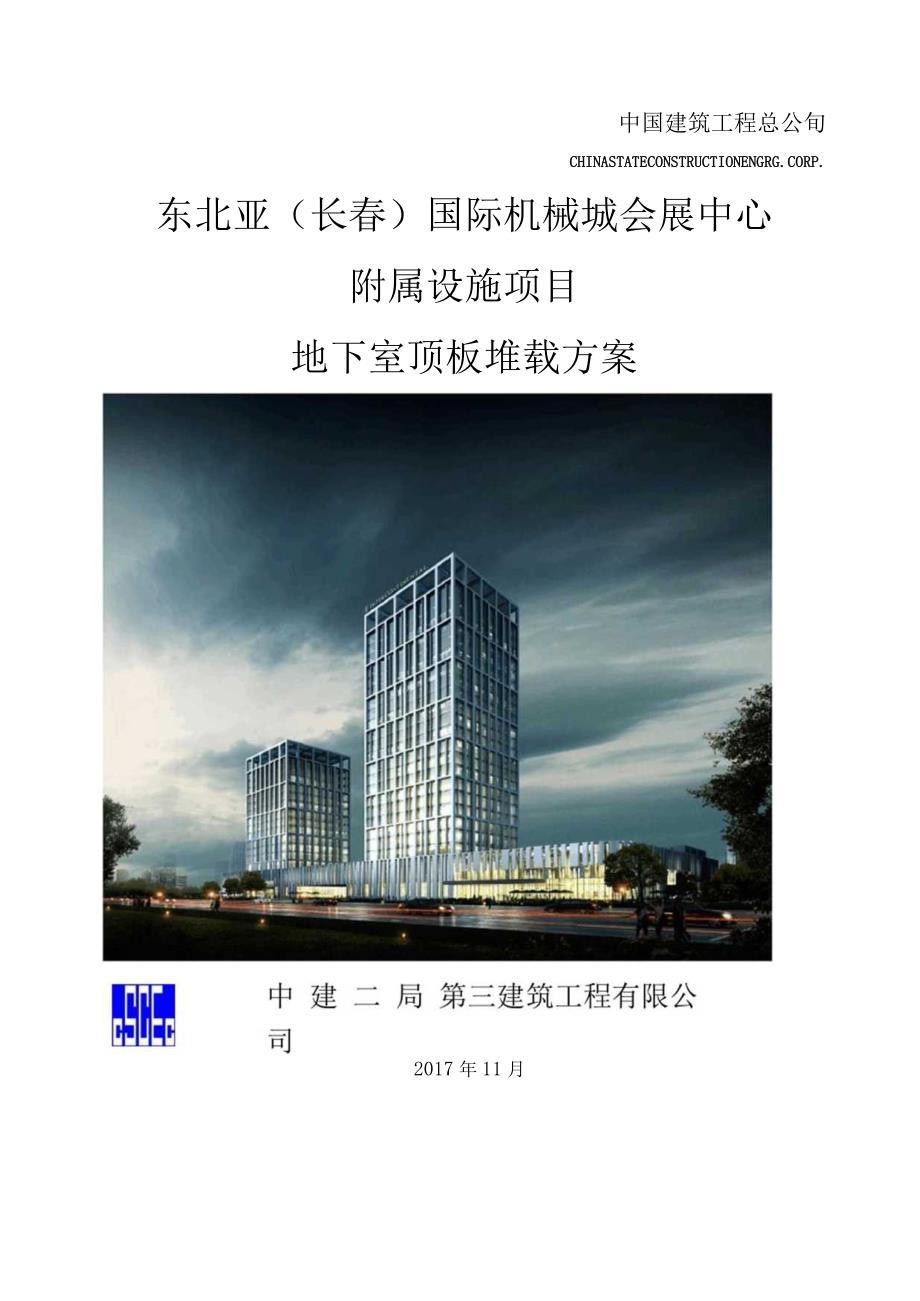

1、中国建筑工程总公旬CHINASTATECONSTRUCTIONENGRG.CORP.东北亚（长春）国际机械城会展中心附属设施项目地下室顶板堆载方案2017年11月地下室顶板堆载方案施工方案工程名称东北亚（K春）国际机械城会展中心附属设施项目总承包单位111建二局第三建筑工程有限公司项目负贡人项江涛分包单位四川省德阳大建劳务开发有限责任公司赤峰宏禹建筑劳务有限公司项目负责人王腌超王晓明1参加人员姓名项江涛、从鹏、彭博、魏辉、王英明项目各部门主要管理人员陆纪洋、李文龙、刘世杰、任志洪等、黄春阳、王碌网等1TK?日八44Hrt74=ll,WJRk与够-q眦翔及4，嶙危取g妙阕旃（竹丛轲坂2、可名号I

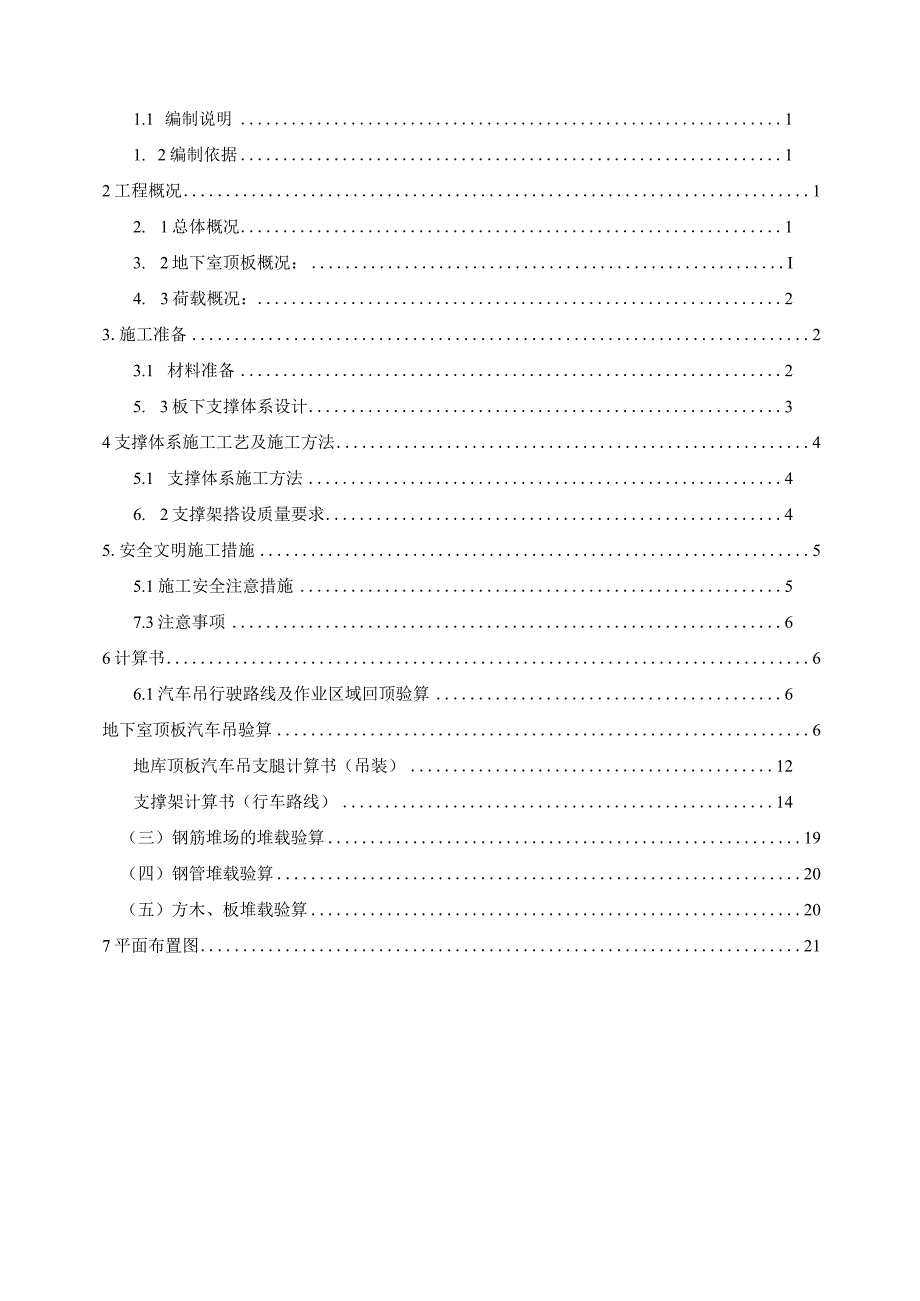

2、孙O轮烟嬲他姒塔怀曲;4赛报西铁国更以狒洌久的削丛侬Om瑞巧岑别人心评审论证过程照片（不少于两张）：小臀/签字）：移/哪a怀域公既2、组&管司竹塾e索娜谕挥说评审组签名组氏（签字）.力麻教,rb1,编制说明及依据11.1 编制说明11. 2编制依据12工程概况12. 1总体概况13. 2地下室顶板概况：I4. 3荷载概况：23.施工准备23.1 材料准备25. 3板下支撑体系设计34支撑体系施工工艺及施工方法45.1 支撑体系施工方法46. 2支撑架搭设质量要求45.安全文明施工措施55.1施工安全注意措施57.3注意事项66计算书66.1汽车吊行驶路线及作业区域回顶验算6地下室顶板汽车吊验算
3、6地库顶板汽车吊支腿计算书（吊装）12支撑架计算书（行车路线）14（三）钢筋堆场的堆载验算19（四）钢管堆载验算20（五）方木、板堆载验算207平面布置图211 .编制说明及依据1.1 编制说明现场钢筋、木料、钢管、水电材料堆放场等须设置在车库顶板上，上述材料根据设计荷载要求进行核算，按荷载要求进行堆场，顾不需要进行地下室顶板回顶。酒店裙房有两处钢结构施工需用汽车吊进行吊装，汽车吊为50t,为保证结构安全，现对车库顶板进行验算.考虑结构安全，需对顶板进行支撑加固，加固采用钢管碗扣脚手架支撑。为保证施工顺利进行，现对其支撑体系布置、施工工艺以及施工质量安全措施方面加以阐述，特编制此加固专项施工方
4、案。2.2编制依据1、东北亚(长春)国际机械城会展中心附属设施：2、建筑工程施工质量验收统一标准；3、建筑施工计算手册；4、混凝土结构工程施工质量验收规范(GB50204-2015);5、建筑施工碗扣式钢管脚手架安全技术规程(JGJl66-2016);6、建筑施工模板安全技术规范(JGJ162-2008);7、建筑结构荷载规范(GB50009-2012);8、建筑施工安全检查标准(JGJ59-2011);2工程概况2.1总体概况表2-1工程概况表序号项目内容1工程名称东北亚(长春)国际机械城会展中心附属设施2工程地址长春市长德经济开发区长德大街与德贤路交汇3建设单位长春高新城市建设投资(集团)
5、有限公司4设计单位中国中元国际有限公司5监理单位长春市忠承工程建设监理有限责任公司6施工总承包单位中建二局第三建筑工程有限公司2.2地下室顶板概况:顶板结构情况：地下室标高-0.Im处结构层高6米，标高T.35m处结构层高4.55米，顶板混凝土强度为C30,大面板厚250mm、350mm,钢结构吊装位置布置在0.1m处，计算按照最不利情况，即架体支撑高度最高考虑，取层高6米，面板厚度250mm.根据图纸设计要求，地下室顶板在未施工时允许荷载如下5.设计麟均市话郴标准值kN/rr?)弱标搬值踊冽楸值朋献标雒翘mu2.0健2.04.0林序7.5横、疹物演姆和25林嫌.am8.0才修麻金片技50储,
6、做旅10.0是帆解出的J.5多疑艮电裾源7.0第球副响4.0积触0.5战娥初Q翱)5.0骗螟7.0悬麴修蹄梗旬4.0“蜀2.0费各糕2.()被翻W.0小赚横旬2.5HUI40橱W.0谶季断躺的35.03.0林蟠10.0游享凯趣的20.0栏行水平球fM/mW.0疑若以,新积陈趟工像N根据施工进度计划，钢筋、木方临时堆放在顶板消防车道位置需要用围栏围上(见附图)，并挂安全条幅，禁止在围栏区域以外位置放置任何材料！3.3荷载概况：根据现场施工实际要求,钢结构吊装进入最大荷载车辆为汽车吊,现场对36轴NK轴、1-6轴/G-D轴区域范围区域范围内的顶板采用碗扣式脚手架支撑加固。消防车道位置顶板堆放材料：
7、钢筋为：12.5KNm2;钢管堆放为19.77KN/m2,木方29.5KNm2o1、吊车按50T吊车考虑，自重41吨，吊运钢梁按最大17.4吨，合计58.4吨，约为40.88KnZm22、临时材料堆放场地(消防车到处)按不超设计荷载考虑。4,施工准备4.1材料准备(1)钢管脚手架钢管应采用国家现行标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3092)中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢(GB/T700)中Q23F-A级钢管的规定。弯曲变形及锈蚀的钢管不得使用。脚手架钢管采用外径为48mm,壁厚2.8mm的钢管，其它杆最大长度不应超出6m,且每根钢
8、管的最大质量控制在25kgo2）碗扣：碗扣应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准GB9440可锻铸铁件中KTH330-08及GBU352一般工程用锻造碳钢件中ZG270-500的有关规定。下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GBl1352一般工程用锻造碳钢件中ZG270-450的有关规定。采用钢板热冲压整体成形的下碗扣，钢板应符合GB/T700碳素结构钢中Q235-A级钢的规定，板材厚度不得小于6mm,并经600650C的时效处理。严禁利用废旧锈蚀钢板改制。3）可调托撑：可调托撑应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准GB94
9、40可锻铸铁件中KTH330-08及GBU352般工程可铸造碳钢件中ZG270-500的有关规定。外径不得小于36mm,直径与螺距应符合现行国家标准GB/T5796.2梯形螺纹第2部分：直径与螺距系列和GB/T5796.3梯形螺纹第3部分：基本尺寸的规定。可调托撑螺杆与支托板焊接应牢固，焊缝高度不得小于6mm。螺杆与螺母旋合长度不得少于6扣，螺母摩度不得小于30mm,插入立杆内的长度不得小于150mln可调托撑受压承载力设计值不应小于40KN,支托板厚不应小于5mme3. 3板下支撑体系设计板下支撑体系采用钢管碗扣式脚手架，具体设计参数如下：表3-3脚手架搭设参数表位置支撑体系设计立杆横距立杆
10、纵距横杆步距地下车库顶板钢结构吊装区域及汽车吊行走区域所在楼板满蹄叵1顶0.60.91.2地库顶板堆放材料（消防车道处）荷载V30kNm2无需回顶1、下方垫设木方或者跳板，离地35Omm设置扫地杆。2、顶托上采用两根40*80木方做主楞，宜接顶在结构板面上3、在支撑体系外周搭设连续剪刀撑、内部纵横向间隔不超过6米搭设剪刀撑，最顶层水平杆及扫地杆处搭设水平剪刀撑跨度不超过6米。4、架体经过柱子的位置要做水平抱柱，具体做法见下图3.3。5、架体需向非支撑区域延伸至少一跨。图3.3抱柱小意图4支撑体系施工工艺及施工方法3.1 支撑体系施工方法满堂架搭设应放线抄平，梁架立杆每排间距按上述设计排放，并采
11、用纵横向横杆与满堂架拉结牢固。且纵向剪刀撑必须按要求搭设。剪刀撑应纵向搭设，每6跨设置一道，由底到顶全高设置。对于梁板下支架，采用可调顶托进行调节，可调顶托伸出不得超过20Omm,模板安装前必须将顶托顶紧，不得留有未顶紧的顶托。4. 2支撑架搭设质量要求支撑架搭设完成后必须进行验收，验收合格后方可投入使用。西百内咨,如CLlffi,-3-mimi玄打垂直史I为柒佯羚该1/300JSL50zK干木干围10打维备对珀维长度土&垂直直5甘入玄打滓度ISOmm垂直度5甘入玄打滓度ISOmm-55.安全文明施工措施4.1 施工安全注意措施4.1.1、 施工荷载必须符合本方案设计要求，不得超载。4.1.2
12、、 安全部设专人负责对脚手架进行经常检查和保养，检查项目主要包括主节点处杆件的安装，特殊构造是否符合设计要求。底座是否松动、碗扣是否松动、安全措施是否符合要求。4.1.3、 脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵横向扫地杆、连墙杆、支撑、栏杆、挡脚板等。4.1.4、 钢管、扣件规格材质必须符合要求。无严重锈蚀、弯曲、压扁或有裂纹。4.1.5、 施工人员必须经过培训，有上岗证。无证人员禁止进入现场作业。搭设时按照操作规程施工，搭设时有专人在上部负责看护。4.1.6、 使用期间严禁任意拆除杆、配件；严禁任意改变构架结构及其尺寸；严禁随意增加荷载；严禁任意拆除安全防护设施。4.1.7、
13、 各种规格的钢材应分开堆放，不得混合堆放，钢筋原材的重叠堆放的高度不得超过单捆原材的重叠高度。5. 1.8、消防车到处材料堆场具体位置分布见后附图。5.1.9、 消防车道、长时间的材料堆场、碎泵车行驶路线及泵车设置等部位的地下室顶板均严格按此方案进行顶撑加固。5.1.10、 专职安全管理人员及栋号负责人应严格按照该方案进行指导施工及检查验收，完成后通知质量部门负责人与技术部门与建设、监理等单位的相关负责人进行联合验收合格后方可投入使用。5. 1.11、投入使用后安全员及栋号负责人每天进行一次现场检查支撑架体的变形情况，发现问题在第-时间内向项目负责人通报，并采取可靠的加固应对措施进行加固处理。
14、6. 1.12、加固的范围：平面图中未规划的材料堆场以及后续新增加的材料料堆场，临时道路等依然需要先回顶再设置。5.3注意事项汽车吊在地下室顶板上作业时支腿下铺设2000nmiX1OOOniiiiX12mm钢板，以使楼板避免受到较大集中荷载。后支腿必须要支撑于柱子上，前支腿尽可能位于次梁附近,靠近后浇带侧支腿要位于加密排架之上。根据消防顶板允许施工活荷载为35kNnP,则每平方板允许堆放材料重3500KGo施工场地应分散码放，如材料重量超过3500KG则需考虑采用上述方式进行板下回顶。6计算书6.1 汽车吊行驶路线及作业区域回顶验算6.1.1 计算分析地下室顶板汽车吊验算需搭设结构加固架，脚手架参数及支模结构数据如下：钢管强度为205.0Nmm2,钢管强度折减系数取L(X)=模板支架搭设高度为6m立杆的纵距b=0.90m,立杆的横距l=0.60m,立杆的步距1l=1.20m3面板厚度12mm,剪切强度1.4Nnmi2,抗弯强度15.0Nmui2,弹性模量6000.0Nmm2内龙骨采用80X40nmi木方，间距150mm(
