1、GD23O1OO3施工单位中建三局第三建设工程有限责任公司工程名称星河湾A-IO地块七期工程第1栋、6栋、7栋及地下室分部工程地基基础交底部位第1栋、6栋、7栋地下室外架日期2010年5月20日交底内容一、搭设方案选择：根据地下室外脚手架实际搭设高度仅为5.8,不超过20米，为常规装修用脚手架，仅需对基础承载力进行核算，直接套用建筑施工扣件式钢管脚手架安全技术规范规定，脚手架步距为1500mm,立杆纵距为150Onmb脚手架架体宽度为L05m,内立杆距离结构面要求为600mmo二、材料选用：外架所用的脚手架钢管采用国家标准直缝电焊钢管（GB/T13793）中规定的外径为48mm,壁厚为3.Om
2、m的3号普通钢管，扣件采用可锻铸铁制作的扣件。脚手板采用竹跳板。安全网：本工程中脚手架外满挂密目式安全网，安全网采用全新出厂，并有出厂合格证。三、脚手架构造要求：外脚手架步距为150Onm1,上、下两根纵向水平杆之间设一道护身栏杆，即外侧纵向水平杆步距为900mm,脚手架架体宽度为L05m,内立杆距高结构面60OnInb立杆纵距为1500mm。为确保外架整体稳定性和抵抗侧力作用的要求，设置斜抛撑、剪刀撑等：抛撑每三跨设置一道；剪刀撑在外侧立面的两端各设置一道剪刀撑，中间各道剪刀撑中心之间的净距不大于15m,剪刀撑由底至顶连续搭设。三、脚手架搭设要求：1、脚手架基础处理：每根立杆下需增设模板垫块
3、，以保证不对压光地面形成损伤。2、立杆搭设规定：（1）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（2）立杆接长各步接头必须采用对接扣件连接；相邻立杆的对接扣件不得在同一高度内。（3）搭设立杆时，应每隔6跨设置一根抛撑。3、纵向水平杆：（1）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长宜用对接扣件，也可采用搭接。对接、搭接应符合下列规定：1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开
4、的距离不应小于500mm；各接头至最近主节点的距高不宜大于纵距的1/302）搭接长度不应小于1m,应等间距设置2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。3）因脚手板铺设纵向水平杆上，因此在铺设脚手板的两纵向水平杆中间应加一根水平杆。4、横向水平杆：（1）主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主接点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度a不应大于0.4L且不应大于500mm,其向外伸长度应严格控制在100rnm,保持其外伸长度的一致。（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应

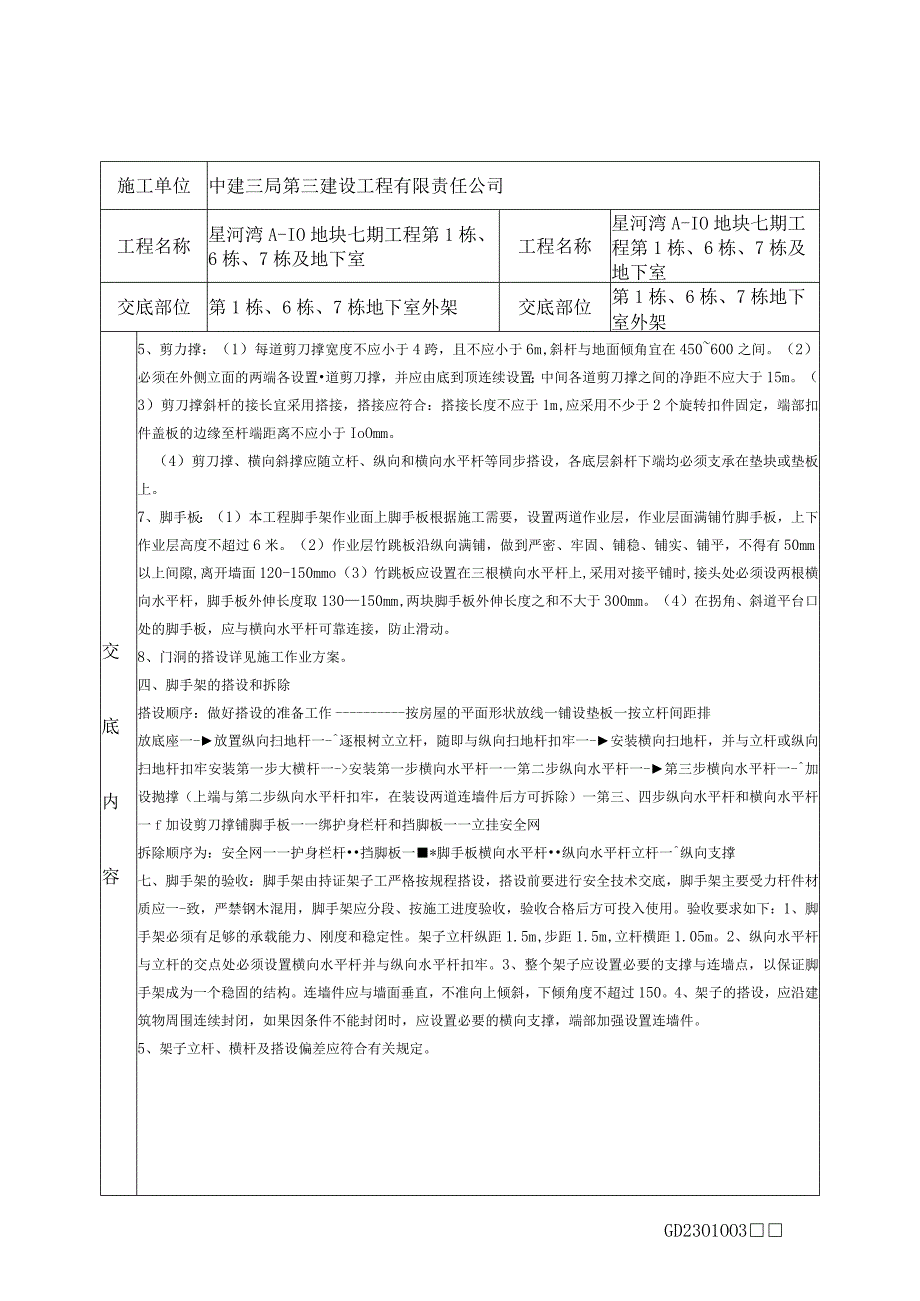

5、大于纵距的1/2：（3）双排脚手架横向水平杆的靠墙一端至装饰面的距离不应大于250mm。技术负责人:接受人:专M交底人:GD23O1OO3施工单位中建三局第三建设工程有限责任公司工程名称星河湾A-IO地块七期工程第1栋、6栋、7栋及地下室工程名称星河湾A-IO地块七期工程第1栋、6栋、7栋及地下室交底部位第1栋、6栋、7栋地下室外架交底部位第1栋、6栋、7栋地下室外架交底内容5、剪力撑：（1）每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面倾角宜在450600之间。（2）必须在外侧立面的两端各设置道剪刀撑，并应由底到顶连续设置；中间各道剪刀撑之间的净距不应大于15m。（3）剪刀撑斜杆的接
6、长宜采用搭接，搭接应符合：搭接长度不应于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于IoOmm。（4）剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。7、脚手板：（1）本工程脚手架作业面上脚手板根据施工需要，设置两道作业层，作业层面满铺竹脚手板，上下作业层高度不超过6米。（2）作业层竹跳板沿纵向满铺，做到严密、牢固、铺稳、铺实、铺平，不得有50mm以上间隙,离开墙面120-150mmo（3）竹跳板应设置在三根横向水平杆上,采用对接平铺时,接头处必须设两根横向水平杆，脚手板外伸长度取130150mm,两块脚手板外伸长度之和
7、不大于300mm。（4）在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。8、门洞的搭设详见施工作业方案。四、脚手架的搭设和拆除搭设顺序：做好搭设的准备工作按房屋的平面形状放线一铺设垫板一按立杆间距排放底座一-放置纵向扫地杆一-逐根树立立杆，随即与纵向扫地杆扣牢一-安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆一-安装第一步横向水平杆一一第二步纵向水平杆一-第三步横向水平杆一-加设抛撑（上端与第二步纵向水平杆扣牢，在装设两道连墙件后方可拆除）一第三、四步纵向水平杆和横向水平杆一f加设剪刀撑铺脚手板一一绑护身栏杆和挡脚板一一立挂安全网拆除顺序为：安全网一一护身栏杆挡脚板一
8、*脚手板横向水平杆纵向水平杆立杆一纵向支撑七、脚手架的验收：脚手架由持证架子工严格按规程搭设，搭设前要进行安全技术交底，脚手架主要受力杆件材质应一-致，严禁钢木混用，脚手架应分段、按施工进度验收，验收合格后方可投入使用。验收要求如下：1、脚手架必须有足够的承载能力、刚度和稳定性。架子立杆纵距1.5m,步距1.5m,立杆横距1.05m。2、纵向水平杆与立杆的交点处必须设置横向水平杆并与纵向水平杆扣牢。3、整个架子应设置必要的支撑与连墙点，以保证脚手架成为一个稳固的结构。连墙件应与墙面垂直，不准向上倾斜，下倾角度不超过150。4、架子的搭设，应沿建筑物周围连续封闭，如果因条件不能封闭时，应设置必要
9、的横向支撑，端部加强设置连墙件。5、架子立杆、横杆及搭设偏差应符合有关规定。专业技术负责人:交底人:接受人:GD2301003施工单位中建三局第三建设工程有限责任公司工程名称星河湾A-IO地块七期工程第1栋、6栋、7栋及地下室工程名称星河湾A-IO地块七期工程第1栋、6栋、7栋及地下室交底部位第1栋、6栋、7栋地下室外架交底部位第1栋、6栋、7栋地下室外架交底内容八、安全管理：1、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）等考核合格的专业架子工。上岗人员应定期体检，合格方可持证上岗。2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3、脚手架的构配
10、件质量与搭设质量，应按规定验收合格后方准使用。4、作业层上的施工荷载应符合设计要求，不得超载。不得将缆风绳、泵送混凝土管等固定在脚手架上；严禁悬挂起重设备。5、当有六级及六级以上大风和雾、雨雪天气时应停止脚手架搭设与拆除作业。6、脚手架使用中，应定期检查杆件的设置的连接，连墙件、支撑、门洞桁架等的构造是否符合要求；底座是否有松动，立杆是否悬空；扣件是否松动；脚手架的垂直度偏差；安全防护措施是否符合要求；是否超载。7、在脚手架的使用期间严禁拆除主节点处的纵、横向水平杆、扫地杆及连墙件。8、不得在脚手架基础及相邻处进行挖掘作业，否则应采取安全措施。9、在脚手架上进行电、气焊作业时，必须有防火措施和
11、专人看守。10、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。在脚手架作用期间，严禁拆除下列杆件：（1）主节点处的纵、横向水平杆，纵横向扫地杆。11、防电：脚手架搭设和使用期间，要严防与带电体接触，当需要穿过靠近380V以内的电力线路，距离线路在2m以内时，搭设和使用期间应断电或拆除电源，如不能拆除，应采取下列措施：对电线和脚手架分别采取有效的绝缘措施：对脚手架要采取可靠的安全接地处理；夜间施工时,应使用不超过12V电压的低压电源。12、避雷：搭设脚手架时，应安装避雷针、避雷器、避雷线。脚手架防雷接地，将建筑物上的避雷针引出与各段脚手架承载装置的四角焊接，接地电阻不大于IOQo专业技术负责人：交底人：接受人:
