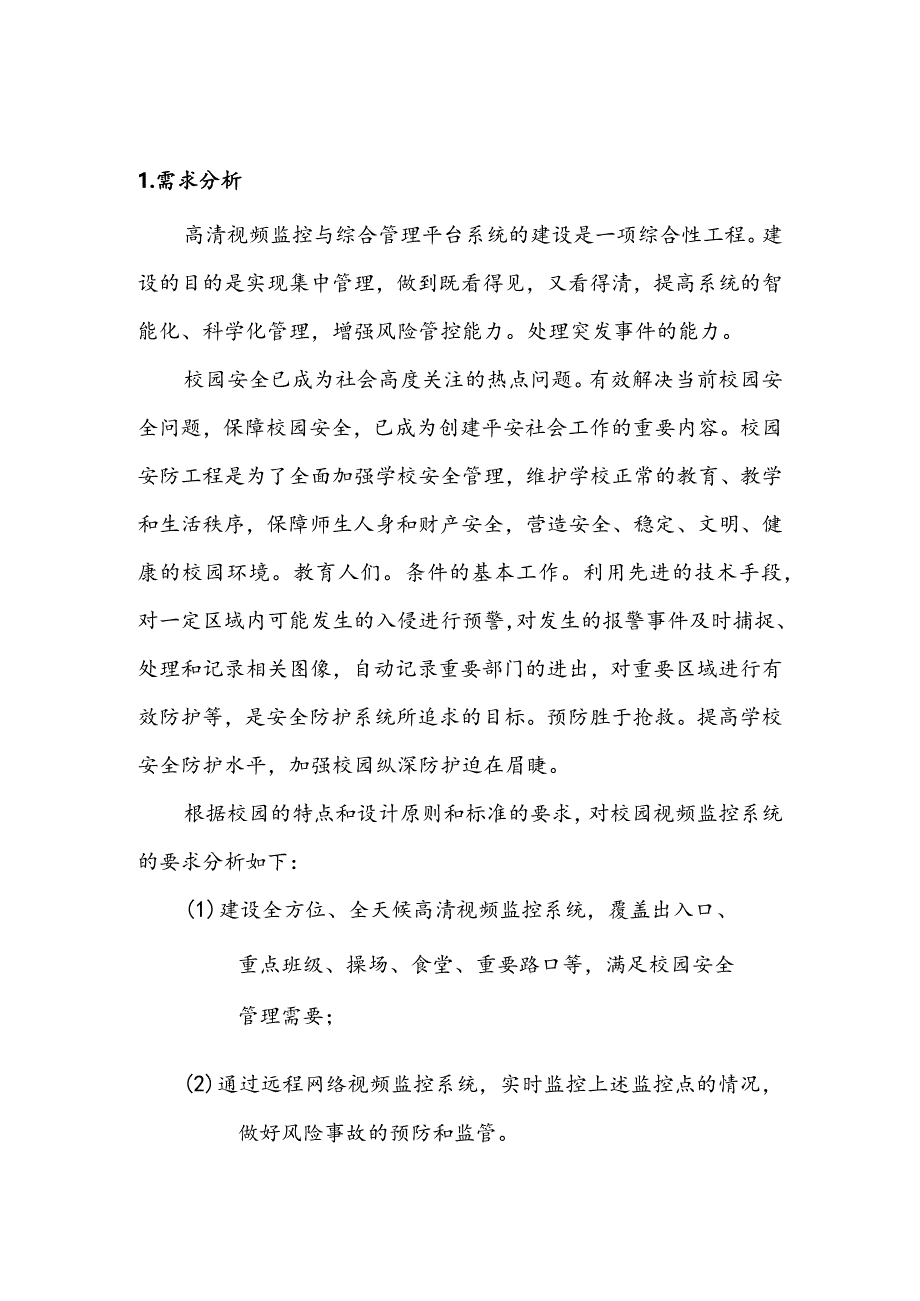

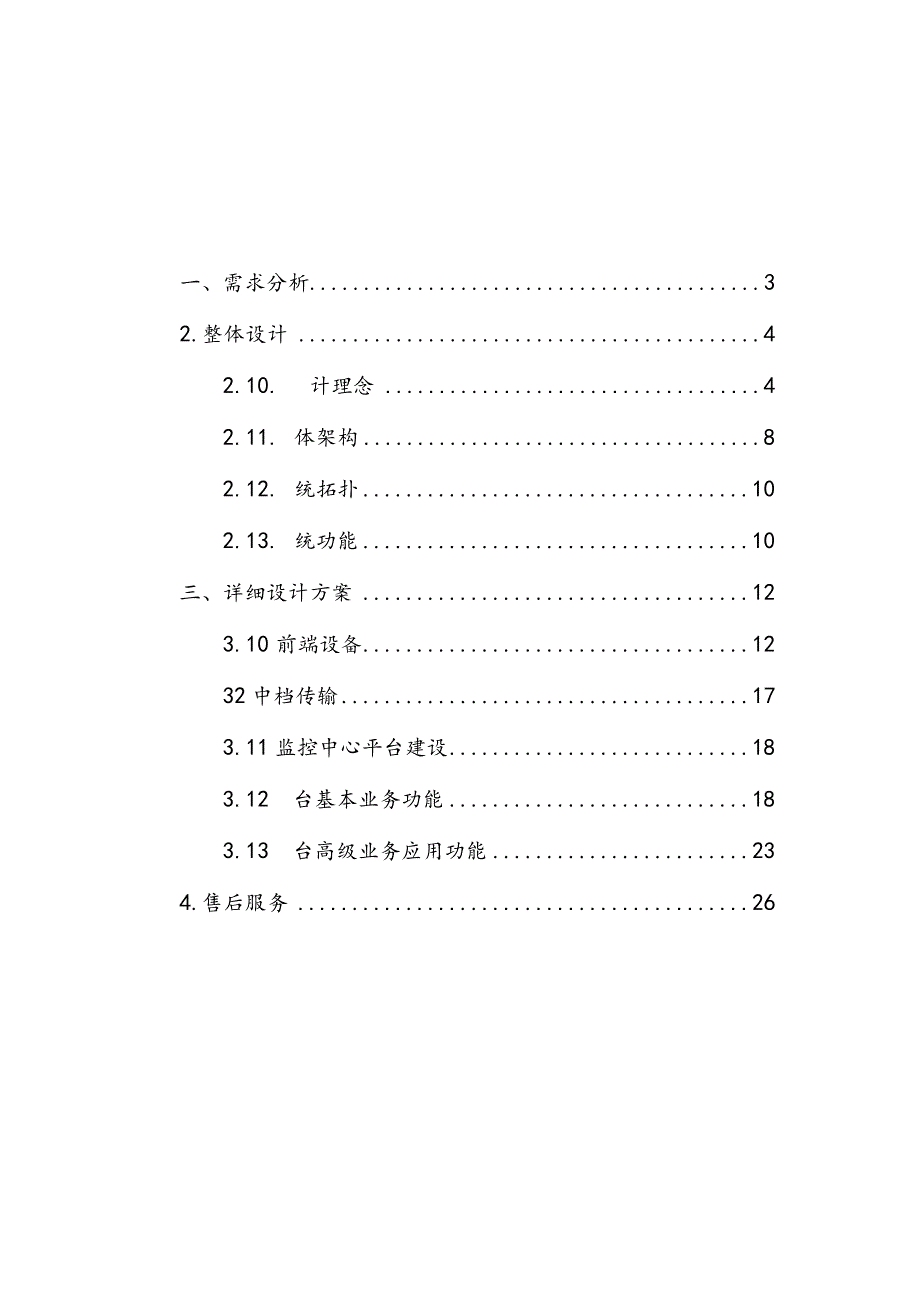

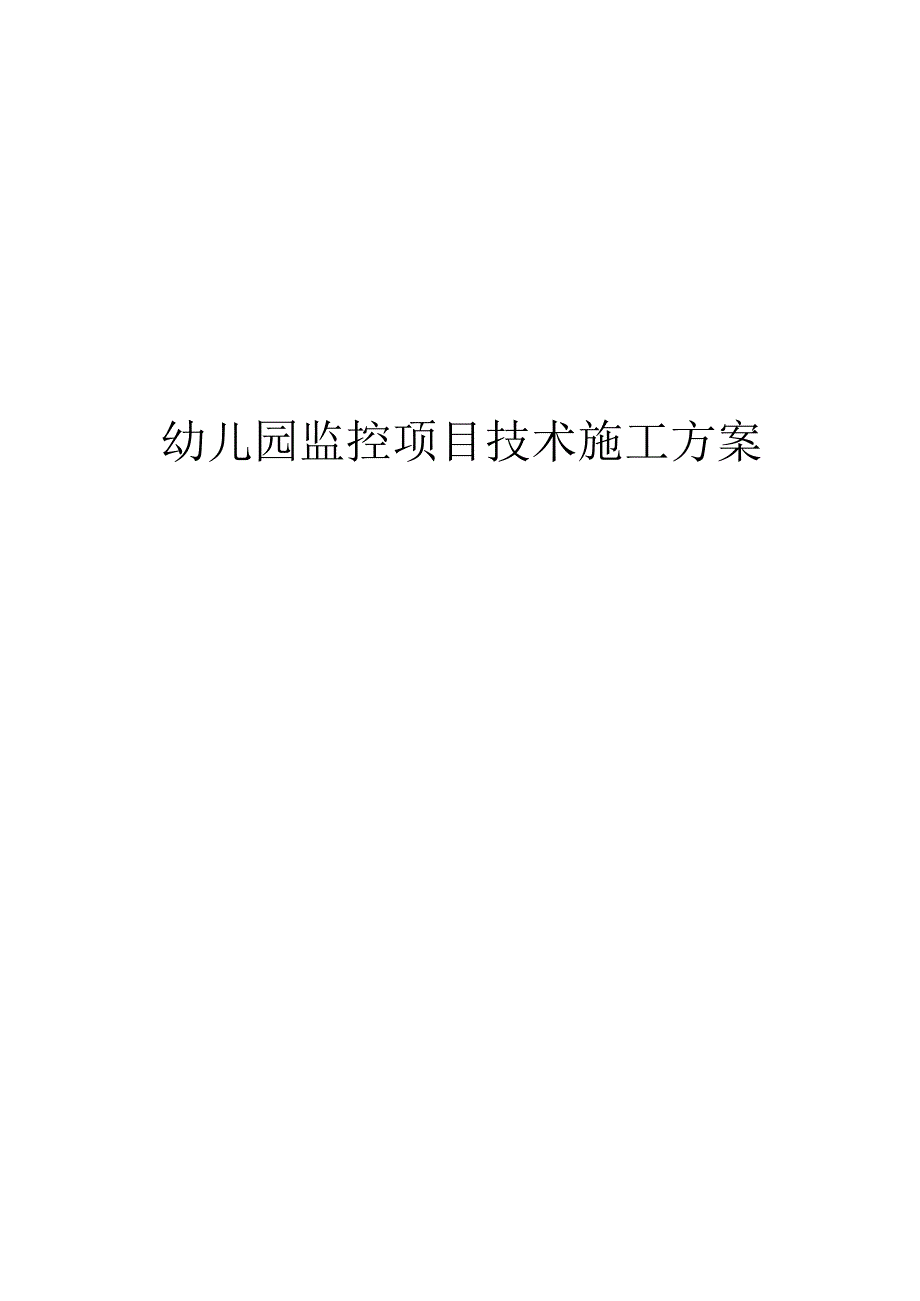

1、幼儿园监控项目技术施工方案一、需求分析32.整体设计42.10. 计理念42.11. 体架构82.12. 统拓扑102.13. 统功能10三、详细设计方案123.10 前端设备1232中档传输173.11 监控中心平台建设183.12 台基本业务功能183.13 台高级业务应用功能234.售后服务261.需求分析高清视频监控与综合管理平台系统的建设是一项综合性工程。建设的目的是实现集中管理，做到既看得见，又看得清，提高系统的智能化、科学化管理，增强风险管控能力。处理突发事件的能力。校园安全已成为社会高度关注的热点问题。有效解决当前校园安全问题，保障校园安全，已成为创建平安社会工作的重要内容。校
2、园安防工程是为了全面加强学校安全管理，维护学校正常的教育、教学和生活秩序，保障师生人身和财产安全，营造安全、稳定、文明、健康的校园环境。教育人们。条件的基本工作。利用先进的技术手段，对一定区域内可能发生的入侵进行预警，对发生的报警事件及时捕捉、处理和记录相关图像，自动记录重要部门的进出，对重要区域进行有效防护等，是安全防护系统所追求的目标。预防胜于抢救。提高学校安全防护水平，加强校园纵深防护迫在眉睫。根据校园的特点和设计原则和标准的要求，对校园视频监控系统的要求分析如下：(1)建设全方位、全天候高清视频监控系统，覆盖出入口、重点班级、操场、食堂、重要路口等，满足校园安全管理需要；(2)通过远程
3、网络视频监控系统，实时监控上述监控点的情况，做好风险事故的预防和监管。(3)通过远程网络视频监控系统，各级生产部门领导可以实时查看现场情况，提前进行监督。(4)领导者可以通过手机客户端进行实时视频预览、云台控制等，增强信息交互的及时性和有效性。(5)可实现多点同时查看同一图像，有利于多点统一指挥、同时监督。(6)满足多线需求，满足设备通过多种网络方式接入，可通过内网固定IP地址接入，也可通过动态IP地址接入；(7)视频监控中心管理软件满足实时监控、视频播放下载、电子地图、智能分析、设备远程统一配置管理、丰富的外部接口等功能；(8)系统需要考虑接入其他安防子系统，如周界报警系统、门禁系统等，实现
4、联动统一管理；2.整体设计2.1 .设计理念任何设计方案最根本的前提是用户的需求，而先进成熟的技术、可靠灵活的应用、技术发展趋势和良好的性价比是设计方案的最基本依据。应充分考虑用户需求，兼顾长远利益，在不失其先进性、成熟性、可靠性和可扩展性的前提下，最大限度保护用户投资。数字视频网络监控系统越来越受到人们的重视和应用，其产品种类和档次也在不断增加。根据教育系统的要求，本着高标准、高质量，提高产品的性价比，在设计上充分体现当前数字化趋势，兼顾未来用户使用、维护和使用的便利性维护。本项目采用高清数字视频监控系统。该系统主要由前端摄像头组成。根据现场不同的环境和应用选择不同的摄像机。出入口选择红外摄
5、像机和快速球型摄像机，楼梯和走廊安装红外枪式摄像机。周边可使用红外摄像机和快速球型摄像机，校园外空旷区域可使用室外球型摄像机。根据学校的需要，本项目应采用以下方式进行设计：1 .设置多道防线，防止不法分子侵入校园2 .重点区域监控图像，可以清晰看到人脸和车牌3 .主动预防，避免损失或减少损失运用技术手段，防患于未然。积极预防校园恶性事件的发生，切实保障师生人身和财产安全。4 .快速定位事发地点当校园发生安全威胁事件或安全事故时，可快速定位事故发生地点，快速出动学校安保人员，110快速出警。5 .按时间段对不同地点的巡检图像（详细，附图）*13年3月23日星期二07:23:032013年3月23
6、日星期二08:35:166、网络监控和集中管理公安主管部门教育主管部门七、3G监控9.远程（PC、手机）多用户支持2.2. 整体架构安防监控系统主要由前端系统、传输系统和监控中心系统三部分组成。它的核心是前端系统和监控中心系统。前端采用高清网络摄像机，通过网线和光纤收发器汇聚，最后通过交换机汇聚到监控中心。监控中心主要实现信令控制、媒体交换、业务管理、用户管理、设备管理、网络管理、鉴权鉴权等功能。监控中心的管理范围称为域。前端设备在中央管理平台的控制下，通过摄像头采集视频流，操作摄像头云台镜头。监控客户端负责将前端采集到的视频流提交给监控用户，并根据监控用户的要求操作前端设备，如云台、镜头等。
7、2.3. 系统拓扑光纤收发器网络红外枪机光纤光纤收发器NvR网络视假服务器2.4. 系统功能2.4.1 .全天候、24小时保护系统设计时，充分考虑系统全天候、24小时的要求，广泛采用720P高清全网动态摄像机，满足不同光照条件下图像清晰的要求；采用24小时录像和集中存储。2.4.2 ,全方位多重保护系统在不同部分采用不同的安全策略。例如，在校门口使用摄像头配合民防的策略，可以满足校园出入口管控的要求。该系统不仅满足出入口安检要求，而且在学校重要部位安装摄像头，在建筑物的出入口，以及相关的走廊、楼梯等处安装摄像头，以达到防盗的目的。多重保护。2.43低延迟学校防疫覆盖面广，对摄像头的实时性、图像
8、的实时控制、图像显示的要求很高。视频监控除了清晰度之外，还需要满足从前端图像采集到中央图像显示的视频和控制的实时性。2.4.4. 系统性能先进，可靠性高，视频高清，易于管理和扩展系统采用网络摄像机+NVR存储方式联网。该系统具有结构简单、技术先进、视频质量高、视频存储时间长、可靠性高、升级扩展方便、集中管理方便等特点。2.4.5. 增强保护在条件内容的情况下，可以在学校出入口使用高清摄像头，更好地服务于整个安防系统。学校门口是人口密集区，对监控分辨率要求很高。因此，如果条件内容，应采用高清视频监控。高清视频监控可提供高达1280*720的高分辨率图像，为监控效果带来品质。飞跃：(1)图像清晰度
9、更高，细节更清晰；(2)监测目标覆盖面更广，提高监测效率；(3)高清摄像机可实现数字云台功能；(4)必要时可提供视频分析服务，大大提高智能分析的准确性。视频分析提供的徘徊检测、穿越禁区检测、快速移动检测、人群聚集检测，可以大大提高事故预警能力。3.详细设计方案3.1 .前端设备311.前端监控点设计第一道防线：校园大门，外围第二道防线：学校操场、主路口第三道防线：教学楼、宿舍、食堂3.1.2. 前端摄像头选择入口和出口校园内有许多校门的出入口。社会人员经常通过学校出入口强行进入学校。它是整个校园安全的重要区域。摄像头需要考虑夜间暗光，要求各监控点能清晰看到进出车辆的车牌和人员的外貌，为校园管理
10、提供事实依据。系统设计了高清网络摄像机和高清速球机，实时记录学校出入口信息。校门布置由于学校的出入口是整个系统的重中之重，以上分析表明，出入口是安全的第一道防线，在第一道防线之外，应尽可能多地把隐患困住。可能的。（如网络带宽等满足要求），应选择高清网络摄像机。使用高清摄像头的优点如下： 更清晰的图像和更清晰的细节 监测目标覆盖面更广，监测效率提高 高清摄像机可实现数字云台功能校园周边校园四周的围墙总则呈多边形，是整个校园安全最薄弱的区域。为减少人力防范，防止不法分子和小偷翻墙进入盗窃，需要在围墙上设置多个监控点。考虑到围栏夜间光线很差，要求每个监控点有较大的监控范围，为了达到更好的防护等级，系
11、统采用快速球型摄像机和红外摄像机配合互相实现全方位、24小时无线监控。盲点监测。摄像头应安装在周边保护区内，并要求摄像头安装时不留盲点。校园周边采用一体化智能球机，进行全景监控和实时跟踪。校园户外由于校外人员活动较多，也容易发生纠纷。严重时可能发生斗殴事件，严重影响学校的正常管理。这里需要设置监控点。校园室外监控点设计：由于室外监控范围大，需要使用一体化智能高速球进行全景监控。各楼层的出入口校园内有许多建筑物的出入口和宿舍出入口，是整个校园安全防范的重点区域之一。为加强对各单元楼的人员进出管理，需要在单元楼的入口区域设置监控点。考虑到需要能看清出入人员的外观，该区域有全天候工作的要求，所以选择
12、红外摄像机。建筑出入口监控点设计：楼梯入口处采用红外摄像头。楼梯、走廊校园教学楼有许多楼层通道，是整个校园安全防护的重点区域之一。为加强楼层通道管理，减轻巡查人员劳动强度，让监控人员实时监控楼层通道情况，及时报警处理。有必要在教学楼的楼层通道区域设置监控点，为教学楼的安全管理提供事实依据。该区域有全天候工作要求，因此选用红外摄像机。楼梯入口处使用红外线摄像头。停车场、自行车棚校园内大面积停放车辆，是整个校园安全的薄弱环节。为加强对停车场、单车位车辆和人员的管理，减轻巡逻人员的劳动强度，让监控人员实时监控停车场、单车位情况，及时发现警务人员。情况可以及时处理。需要在停车场和单车棚区域设置监控点，
13、考虑到停车场和单车棚光线不好的情况，要求能清楚看到车辆停放情况和人员活动情况；为停车场和单体车棚的安全管理提供事实依据，这个区域有全天候工作的要求，所以选择红外摄像机。校园停车场和自行车停放棚的设计：使用枪式摄像机。3.2. 中档传输3.2.1. .转移方式1、视频双绞线传输视频双绞线基带传输采用5种以上双绞线，采用平衡传输和差分放大的原理。这种传输方式的优点是电缆和设备便宜，传输距离比较远。2、光纤传输光缆传输技术是远距离传输最有效的方式，传输效果也是公认的好，适合从几公里到几十公里的远距离视频传输。具体实现是双绞线（就近监控点）到光模块的发射端，光模块的接收端通过光缆将视频信号传输到监控中
14、心，将视频信号还原为视频信号进行监控和存储；控制信号通过光模块和光缆传输到前端设备，完成前端云台、变焦镜头、高速智能球等联动设备的控制。3.2.2. 传输方式的选择针对监控环境，信号线传输建议如下：1、当监控点到监控中心的距离不超过200米时，为保证监控系统的图像质量，总则建议使用视频同轴电缆传输方式；2、当监控点距离监控中心较远（200米以上）时，建议使用光纤传输；3、当需要穿越复杂的电磁环境时（如带有大功率电机的配件），建议使用光纤传输。3.2.3. 电源线建议前端摄像头使用统一供电。电源线布设到各个点和小汇聚点，通过变压输出到前端摄像头。直流电源线采用RVV2*1.0;3.3. 监控中心
