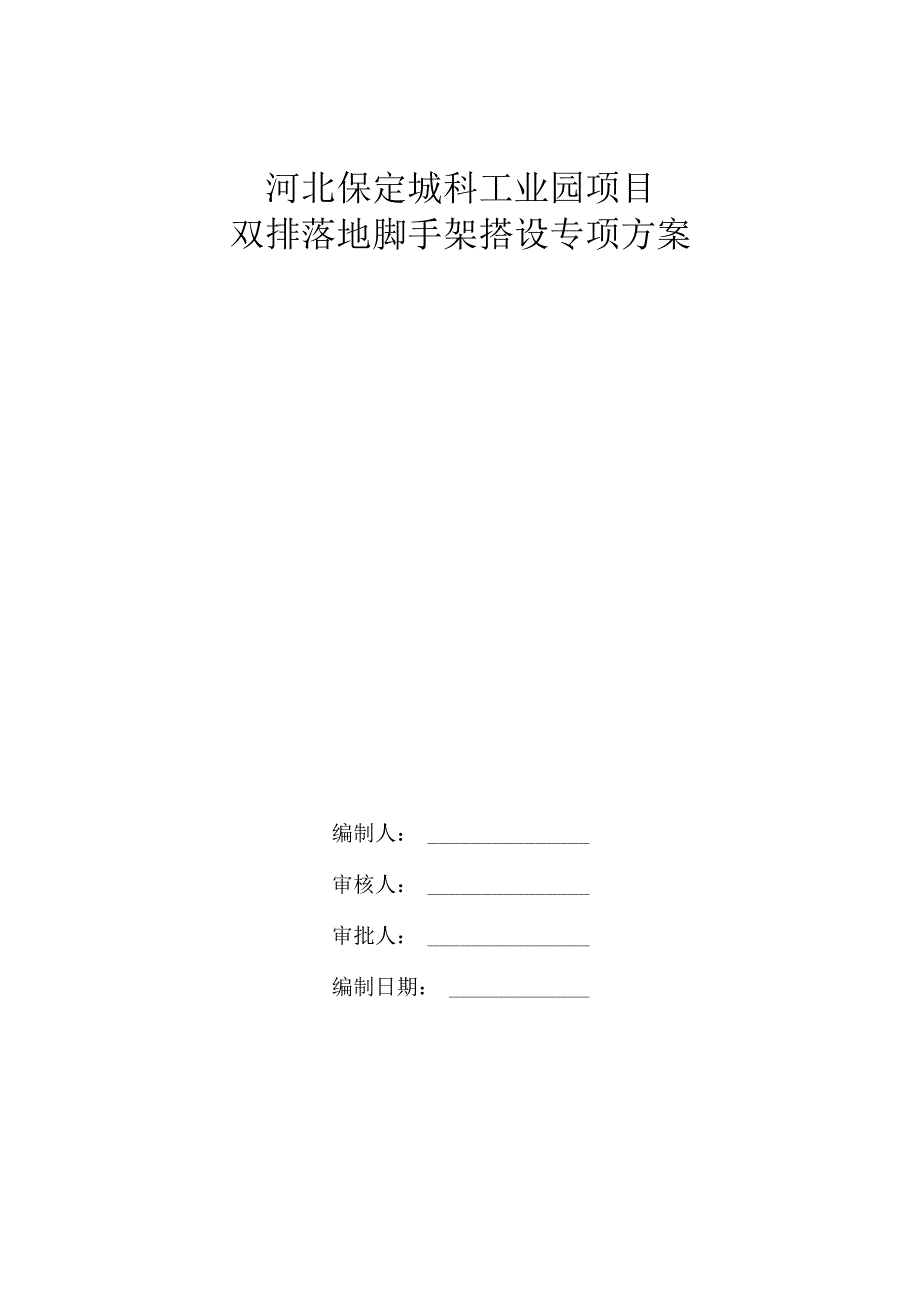

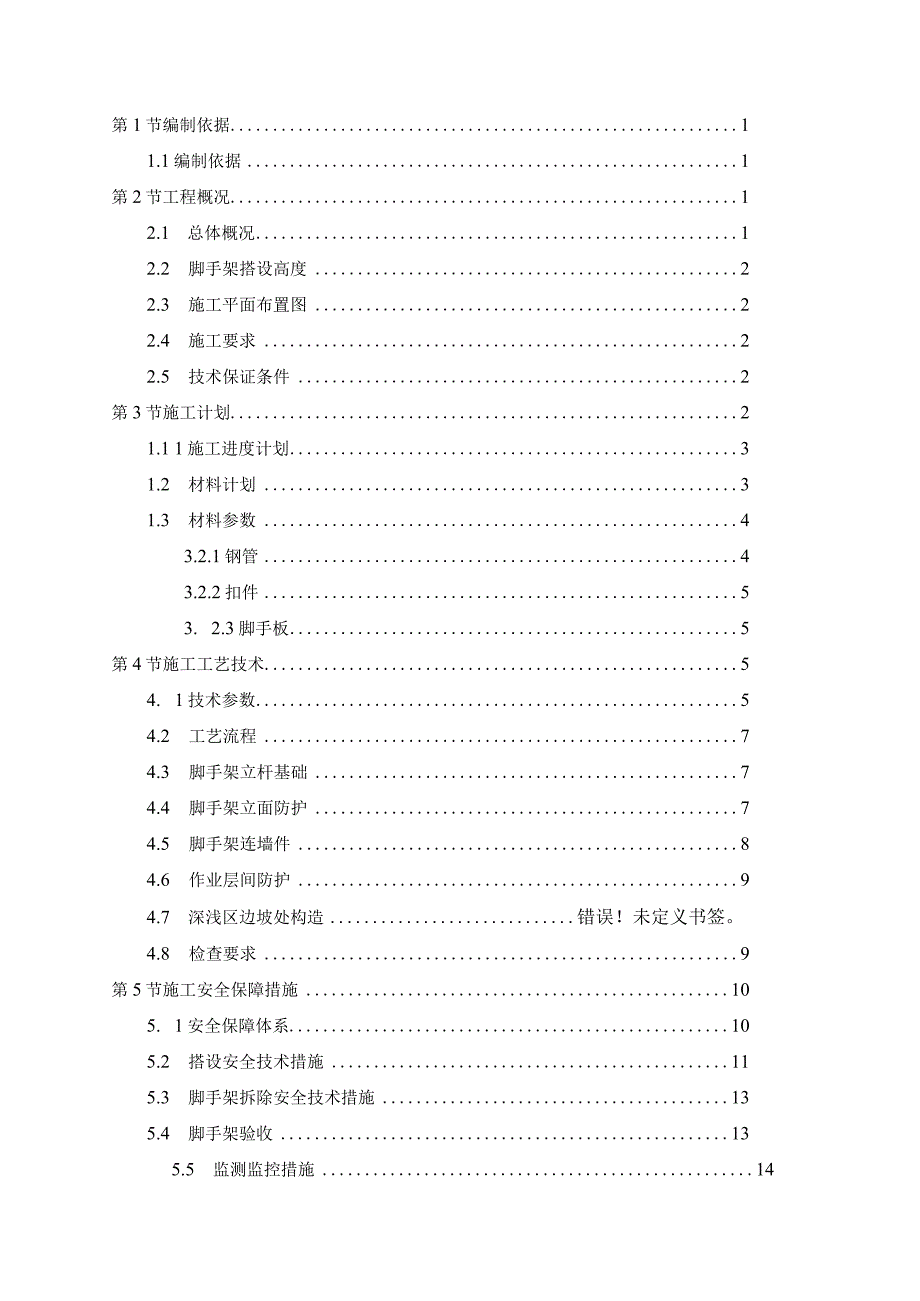

1、河北保定城科工业园项目双排落地脚手架搭设专项方案编制人：审核人：审批人：编制日期：第1节编制依据11.1编制依据1第2节工程概况12.1 总体概况12.2 脚手架搭设高度22.3 施工平面布置图22.4 施工要求22.5 技术保证条件2第3节施工计划21.1 1施工进度计划31.2 材料计划31.3 材料参数43.2.1钢管43.2.2扣件53. 2.3脚手板5第4节施工工艺技术54. 1技术参数54.2 工艺流程74.3 脚手架立杆基础74.4 脚手架立面防护74.5 脚手架连墙件84.6 作业层间防护94.7 深浅区边坡处构造错误！未定义书签。4.8 检查要求9第5节施工安全保障措施105

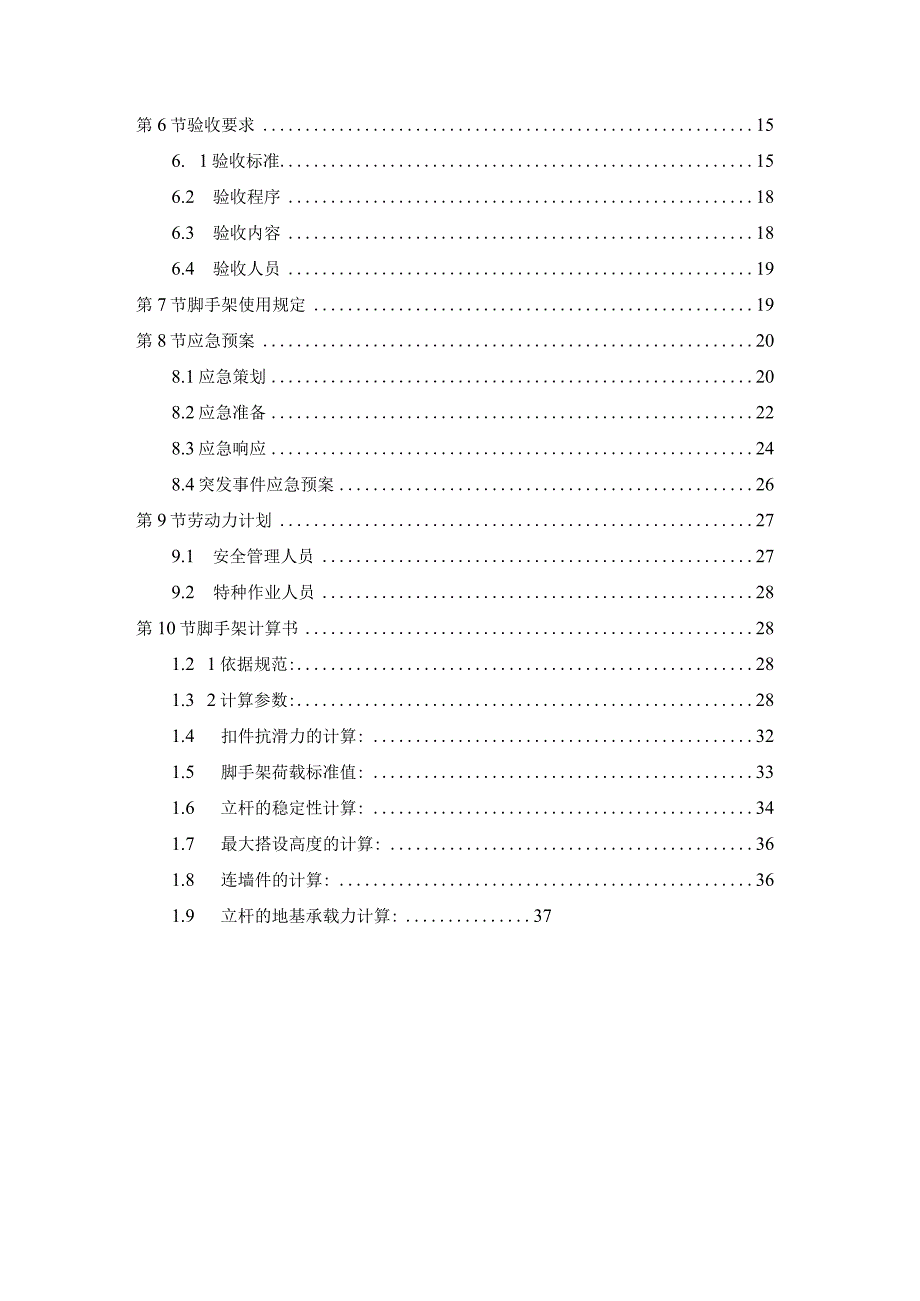

2、. 1安全保障体系105.2 搭设安全技术措施115.3 脚手架拆除安全技术措施135.4 脚手架验收135.5 监测监控措施14第6节验收要求156. 1验收标准156.2 验收程序186.3 验收内容186.4 验收人员19第7节脚手架使用规定19第8节应急预案208.1应急策划208.2应急准备228.3应急响应248.4突发事件应急预案26第9节劳动力计划279.1 安全管理人员279.2 特种作业人员28第10节脚手架计算书281.2 1依据规范:281.3 2计算参数:281.4 扣件抗滑力的计算:321.5 脚手架荷载标准值:331.6 立杆的稳定性计算:341.7 最大搭设高度
3、的计算:361.8 连墙件的计算:361.9 立杆的地基承载力计算:37第1节编制依据1.1编制依据序号名称1本工程工程施工图纸2本工程施工组织设计3建筑施工扣件式钢管脚手架安全技术规范JGJl30-20114建筑施工安全检查标准JGJ59-20115建筑施工高处作业安全技术规范JGJ80-916危险性较大的分部分项工程安全管理办法第2节工程概况2.1总体概况1：程名称河北保定城科工业园项目建设单位保定市经开智汇信息科技发展有限公司设计单词北京东方华太建筑设计工程有限责任公司勘察单位保定市建筑设计院有限公司监理单位承包单位中集建设集团有限公司建筑面积北块：54421.83m2南块：51271.
4、09肝，总面积：105692.92Hl2结构形式基础：独立基础、板筏及柱墩、独立基础及防水板主体工程层数车库地下：1层车库：钢筋碎框架主楼地下：广4层主楼：钢框架主楼地上411层耐火等级地下：一级、地上：二级抗震设防烈度7度2.2脚手架搭设高度C地块深基坑地下室外墙脚手架搭设高度：21.95m即筏板顶至地上二层顶、浅基坑搭设高度：18.05m即筏板顶至地上二层顶；D地块深基坑地下室外墙脚手架搭设高度：24.5m即筏板顶至地上二层顶、浅基坑搭设高度：13.Im即筏板顶至地上二层顶。2.3施工平面布置图2.4施工要求(1)确保模板支架在使用周期内安全、稳定、牢靠。(2)模板支架在搭设及拆除过程中要
5、符合工程施工进度要求。特征操作人员需取得特种作业人员资格上岗证。2.5技术保证条件(1)认真熟悉和审查图纸，了解搭设架体部位的楼层高度及搭设最终高度,做好施工前的准备工作。(2)做好各工种间的交接检，做到检查上道工序，确保本道工序，服务下道工序的“三工序”及“三检”制度。(3)安全总监监督全过程的安全生产、纠正违章，排出施工不安全因素，并负责项目全员安全活动和安全教育。(4)技术负责人制定项目安全技术措施和分项工程安全施工方案，解决施工过程中的不安全技术问题。(5)生产副经理在安全的前提下合理安排生产计划，组织施工安全技术措施的实施。(6)落地脚手架的搭设和拆除需严格执行该专项施工方案。第3节
6、施工计划3.1施工进度计划本脚手架为C、D地块地下结构施工期间外墙脚手架，本架体搭设随地下结构施工同步搭设；待地上结构施工至3层时搭设悬挑脚手架拆除本架体。C地块：基础结构在2020年8月份开始施工，计划在2020年底完成地下结构施工。D地块：基础结构在2020年6月份开始施工，计划在2020年底完成地下结构施工。3.2材料计划编号材料名称规格参数要求图样1钢管48.33.6钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2密目式安全网6m1.8m网目密度不低于800目100cm2,网孔用12mm直径的圆柱体不能插入，垂直于水平面安装用于防止人员坠落及坠物伤害的网
7、。一般由网体、开眼环扣、边绳和附加系绳组成二二室一:三3脚手板3m0.2m厚度不得少于50mm编号材料名称规格参数要求图样4扣件直角扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。芦旋转扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。对接扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒
8、口残余、披缝、毛刺、氧化皮等除去。3.3材料参数3.2.1钢管(1)脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。(2)钢管宜采用48.3X3.6mm壁厚钢管。(3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范J
9、GJl30的有关规定，应涂有防锈漆。(4)旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJI30的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。3.2.2扣件(1)扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求。(2)扣件应有生产许可证、检测单位的测试报告和产品合格证。(3)扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。(4)扣件在螺栓拧紧扭力
10、矩达65Nm时，不得发生破坏。(5)新、旧扣件均应进行防锈处理。3. 2.3脚手板(1)脚手板用木材料制作、单块脚手板的质量不大于30kg；(2)木脚手架材质应符合现行国家标准木结构设计规范GB50005中IL级材质的规定。脚手板厚度不应小于50mm(2mm),两端宜各设置直径不小于4un的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手架。第4节施工工艺技术4.1技术参数(1)搭设形式及高度：双排脚手架，搭设高度C地块最高21.95米、D地块搭设最高24.5米，立杆采用单立管，钢管类型为48.3X3.6.(
11、2)搭设尺寸：立杆的纵距1.20米，立杆的横距L05米，内排架距离结构0.30米，立杆的步距L80米。(3)施工设计：施工活荷载为3.OkN/11f,同时考虑2层施工。脚手板采用木质脚手板，荷载为0.35kN11按照铺设4层计算。小横杆布置在大横杆上，大横杆上主节点间的小横杆根数为1根，等间距布置。(4)脚手板 作业层脚手板应铺满、铺稳，离开墙面120150mm. 竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度
12、应取130mm-150mm,两块脚手板外伸长度的和不应大于30Omm(图6.2.4a)；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm,其伸出横向水平杆的长度不应小于100mm(图6.2.4b)。本工程脚手板平铺优先采用对接。(5)剪刀撑：为了保证外脚手架的整体稳定和抵抗侧力作业，在外侧面由脚手架端头开始按水平投影宽度应不小于4跨或6m设置连续剪刀撑。剪刀撑的斜杆与水平面的交角宜在45。60。之间，斜杆应与脚手架基本构架杆件加以可靠连接，并应延伸到顶部大横杆以上。钢管搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端得距离不应小于10
13、0mm。（6）横向斜撑脚手架拐角处、中间每隔6跨设置一道横向斜撑。4. 2工艺流程场地清理一铺设垫板一纵向扫地杆一立杆一横向扫地杆T小横杆一大横杆一剪刀撑T连墙件T横向斜撑一铺脚手板一扎防护栏杆T扎安全网。4. 3脚手架立杆基础基础采用垫板，垫板应沿脚手架方向通长布置。4. 4脚手架立面防护（1）本工程落地式脚手架地下部分作业层外挂密目网，出正负零后外挂密目式网实行封闭施工。密目式网搭接宽度为200mm,（2）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨，与立杆固定高低差不应大于Im靠边坡上方的立杆轴线到边坡的距离不应小于500mm；脚手架底层步距不应大于2m。立杆错高不意
14、图（3）双排脚手架门洞桁架的构造应符合下列规定：1）双排脚手架门洞处的空间桁架，应在下图示节间设置一根斜腹杆:洞口空间桁架2）、斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线至主节点的距离不宜大于150mm。斜腹杆采用通长杆件。4. 5脚手架连墙件连墙件采用3步3跨，竖向间距5.40米，水平间距3.60米。本工程地下连墙件采取内撑、外扶措施，即内侧采用钢管、U拖与结构外墙撑紧采用扣件与脚手架锁紧、外扶采用钢管与支护桩撑紧采用扣件与脚手架锁紧。脚手架出0.OOm时至地上2层时采取抱框刚性连墙件与主楼连接。如下图连墙件在转角和顶部处加密，即在转角Im以内范围按垂直方向不大于4m,顶部80Omm以内范围设置连墙件。连墙件采用菱形布置。当转角处脚手架处于如下情况时：转角处连墙件按一步间距布置。4.6作业层间防护作业层满铺脚手板，脚手板端头采用铁丝与小横杆固定扎牢，作业层外侧脚手架中部设置腰杆、底部设置挡脚板。作业层脚手板下方每隔IOm设置一道水平兜网进行封闭。4. 7检查要求1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。2、脚手
