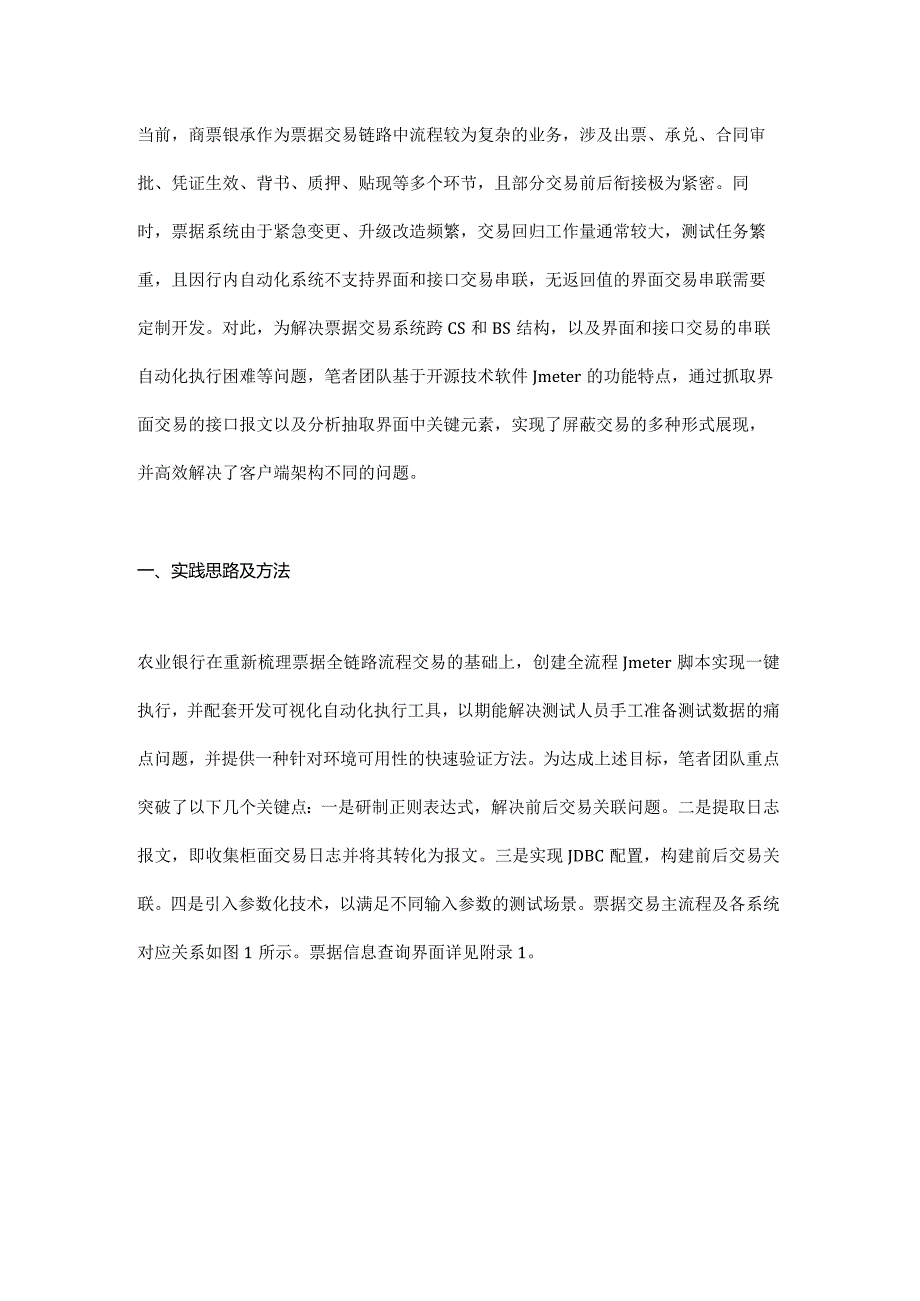

1、当前，商票银承作为票据交易链路中流程较为复杂的业务，涉及出票、承兑、合同审批、凭证生效、背书、质押、贴现等多个环节，且部分交易前后衔接极为紧密。同时，票据系统由于紧急变更、升级改造频繁，交易回归工作量通常较大，测试任务繁重，且因行内自动化系统不支持界面和接口交易串联，无返回值的界面交易串联需要定制开发。对此，为解决票据交易系统跨CS和BS结构，以及界面和接口交易的串联自动化执行困难等问题，笔者团队基于开源技术软件Jmeter的功能特点，通过抓取界面交易的接口报文以及分析抽取界面中关键元素，实现了屏蔽交易的多种形式展现，并高效解决了客户端架构不同的问题。一、实践思路及方法农业银行在重新梳理票据全

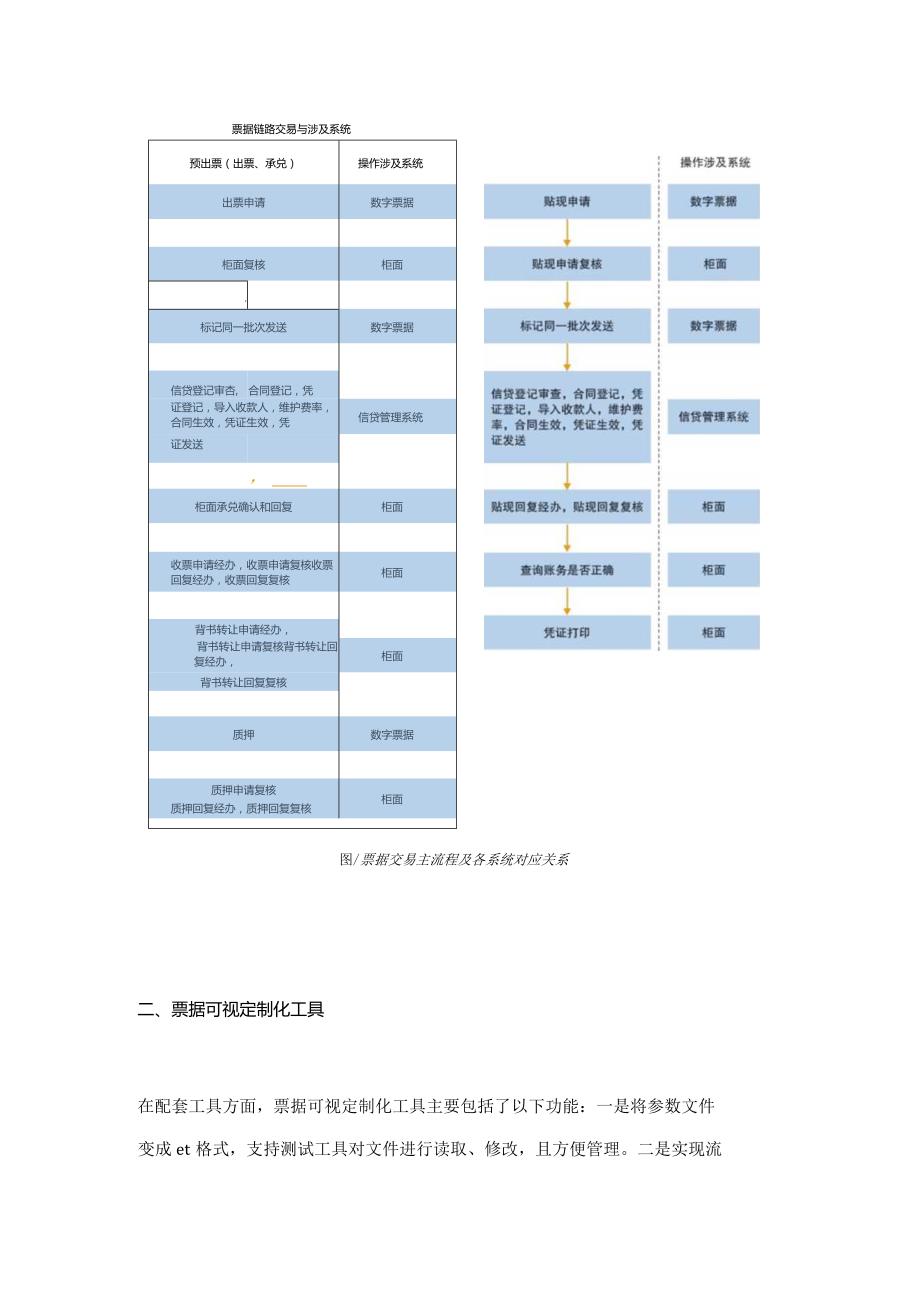

2、链路流程交易的基础上，创建全流程Jmeter脚本实现一键执行，并配套开发可视化自动化执行工具，以期能解决测试人员手工准备测试数据的痛点问题，并提供一种针对环境可用性的快速验证方法。为达成上述目标，笔者团队重点突破了以下几个关键点：一是研制正则表达式，解决前后交易关联问题。二是提取日志报文，即收集柜面交易日志并将其转化为报文。三是实现JDBC配置，构建前后交易关联。四是引入参数化技术，以满足不同输入参数的测试场景。票据交易主流程及各系统对应关系如图1所示。票据信息查询界面详见附录1。预出票（出票、承兑）操作涉及系统出票申请数字票据柜面复核柜面,标记同一批次发送数字票据信贷登记审杏,合同登记，凭证
3、登记，导入收款人，维护费率，合同生效，凭证生效，凭信贷管理系统证发送，柜面承兑确认和回复柜面收票申请经办，收票申请复核收票回复经办，收票回复复核柜面背书转让申请经办，背书转让申请复核背书转让回复经办，柜面背书转让回复复核质押数字票据质押申请复核质押回复经办，质押回复复核柜面票据链路交易与涉及系统图/票据交易主流程及各系统对应关系二、票据可视定制化工具在配套工具方面，票据可视定制化工具主要包括了以下功能：一是将参数文件变成et格式，支持测试工具对文件进行读取、修改，且方便管理。二是实现流程控制，即允许对脚本的执行步骤进行选择，并支持灵活调整执行顺序。三是实现执行控制，即可基于测试工具程序使用非界
4、面方式调用JiTIeter并执行。四是支持点击选择需要编辑的参数配置文件，并可点击查看和加载。五是选择需要修改的字段输入参数值，并点击保存配置，即可完成参数调整。票据自动化测试流程定制页面如图2所示。SM自动化ZjI整做设计遣程舒!界as Ih行界面图2票据自动化测试流程定制页面如图2所示，只需在该界面点击选择需要加载的jmx文件，即可将相关内容显示在左侧面板；此后，选择根基点击添加，将可将其添加到右侧面板，并根据需要调整右侧面板交易（如移除、向上、向下等）；最后，当交易调整完成,点击保存配置，即可将右侧交易保存成jmx文件，并设置存放路径为D:自动化创新研究项目脚本调试用text.jmx。票
5、据流程脚本执行界面如图3所示。-ygWBW-.Hs-1IMBt收计您HMJWI1界诉票据流程脚本执行界面JMeterf8 目最 0.ap36e-jmeter-5 11Im0件 0.e. H22109264omao V1 03ftS限量文件 DIimg20210g26 AUtOmMOn Vl 021-10-15 13t jiW l202110l6 38 31 K 班野军t2021115 16 38 56 tD-A*20211015 ”39.21SU2O21-1 4 331801 SW2021- 331701 aU2021- 3318019 53 36 量号 1103331 11907XL*号 3
6、31 23 04.衰号 11033319BMQJ”号 331 05 02, 1103331 12371出JSJWE号 331811015024316523比量一申璘和泡号33语送葬gw21101502425893比累 号 331一 v；OK可霸敬0016598出JLit同 VnSIo i7029.W.eH INjgBF%017170 出量-介以11015024253893WL电塔M号 33： 1149图3票据流程脚本执行界面三、技术创新点实际工作中，票据系统交易通常涉及数字票据、柜面系统、信贷管理系统以及票据交易系统等多个系统，不仅交易流程极为复杂，且系统同时涉及BS和CS架构，有界面交易，也
7、有接口交易，要实现交易串联和数据准备以及全流程自动化有一定难度。针对上述困难，笔者团队通过详细研究不同系统、不同交易的报文特点，在深入分析柜面系统票据日志以及Jmeter工具特点的基础上，提取前后交易所需的关键字、分析源代码，完成界面交易接口化并实现串联。同时，通过提取关键字并查询数据库，实现无返回界面的前后交易衔接和串联，以及通过研究开发源代码，分析代码中的前后输入输出参数，确定了前后交易涉及的关联关键参数。多场景多架构自动化解决方案及思路如图4所示。界面交易接口交易图4多场景多架构自动化解决方案及思路在创新性方面，笔者团队通过将业界主流的性能自动化测试工具Jmeter应用到跨多系统的自动化
8、串联中，有效解决了票据流程串联中的各种问题，同时基于JilIeter脚本串联实现票据全链路流程，也是银行票据（自动化）测试领域一次成功创新。四、成效总结基于上述研究成果，通过将可定制化应用到票据链路交易中的功能测试、性能测试的数据准备环节，大幅缩减了农业银行票据相关开发测试的工作时间，显著提升了工作效率。例如，在功能测试阶段，出票全部流程大致需要4到8小时完成，而基于上述自动化工具大幅节省了人力成本与时间成本。同时，在回归测试过程中，同一主流程完全解放出1人每天，且参数定制化和流程拼装还可以拼接出n个不同流程，节省人力成本n人每天。此外，在性能测试方面，基于上述工具进行数据准备、性能测试等工作，可节省约一半左右的性能测试时间，且在功能测试的数据准备过程中，还可根据需要定制准备不同环节的测试数据，并节省30%左右的人力投入。综上所述，本次研究选取贷后管理领域中的票据交易系统为素材，配套开发自动化执行工具，实现了全链路主流程交易一键执行。截至目前，该成果己成功应用到多个回归测试项目中，在避免大量手工重复操作的同时，为测试数据一键快速准备提供了重要基础。附录1：票据信息查询界面
