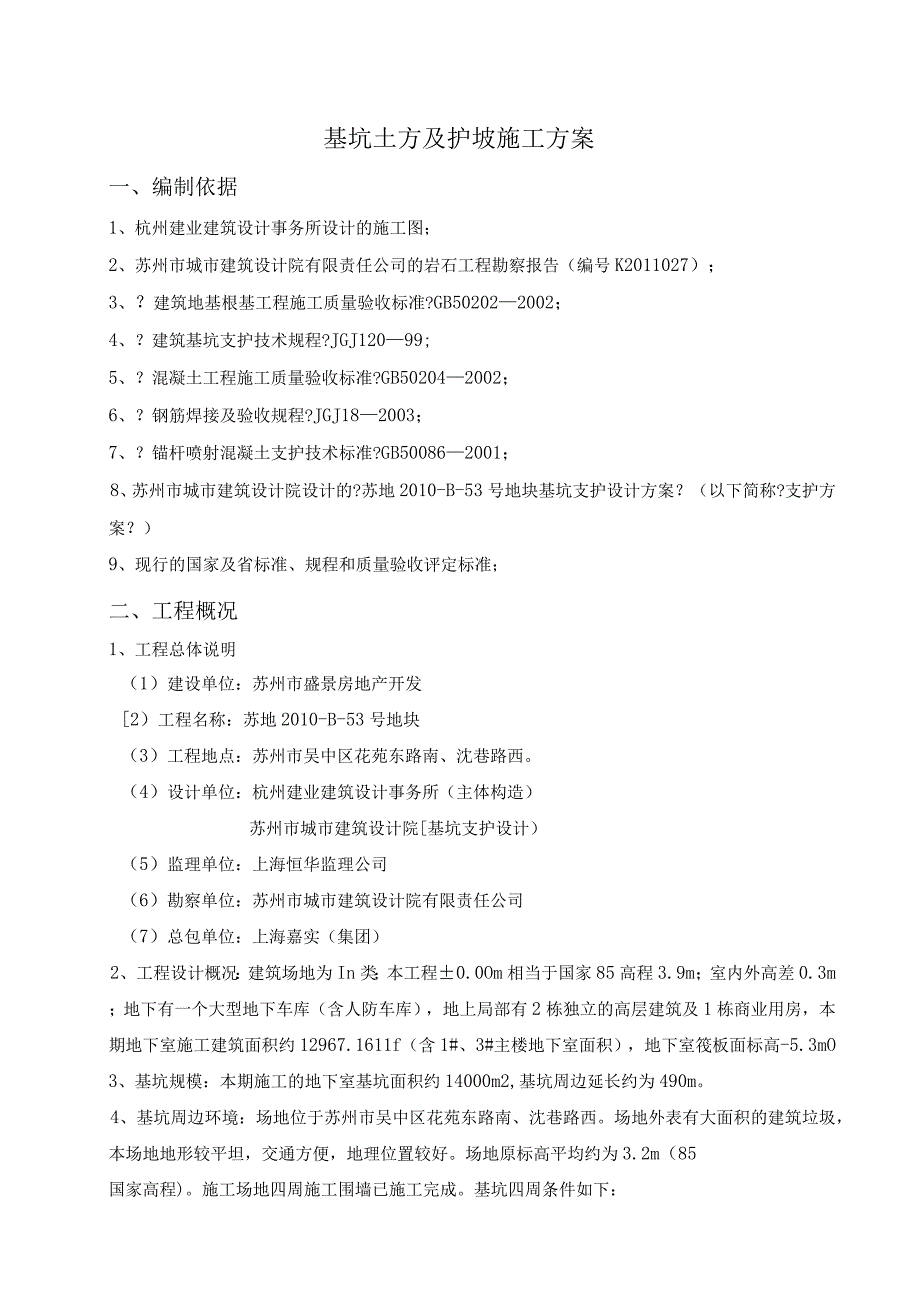

1、基坑土方及护坡施工方案一、编制依据1、杭州建业建筑设计事务所设计的施工图；2、苏州市城市建筑设计院有限责任公司的岩石工程勘察报告（编号K2011027）；3、？建筑地基根基工程施工质量验收标准?GB502022002；4、？建筑基坑支护技术规程?JGJ12099;5、？混凝土工程施工质量验收标准?GB502042002；6、？钢筋焊接及验收规程?JGJ182003；7、？锚杆喷射混凝土支护技术标准?GB500862001；8、苏州市城市建筑设计院设计的?苏地2010-B-53号地块基坑支护设计方案？（以下简称?支护方案？）9、现行的国家及省标准、规程和质量验收评定标准；二、工程概况1、工程总体
2、说明（1）建设单位：苏州市盛景房地产开发2）工程名称：苏地2010-B-53号地块（3）工程地点：苏州市吴中区花苑东路南、沈巷路西。（4）设计单位：杭州建业建筑设计事务所（主体构造）苏州市城市建筑设计院基坑支护设计）（5）监理单位：上海恒华监理公司（6）勘察单位：苏州市城市建筑设计院有限责任公司（7）总包单位：上海嘉实（集团）2、工程设计概况：建筑场地为In类；本工程0.0Om相当于国家85高程3.9m；室内外高差0.3m；地下有一个大型地下车库（含人防车库），地上局部有2栋独立的高层建筑及1栋商业用房，本期地下室施工建筑面积约12967.1611f（含1#、3#主楼地下室面积），地下室筏板面

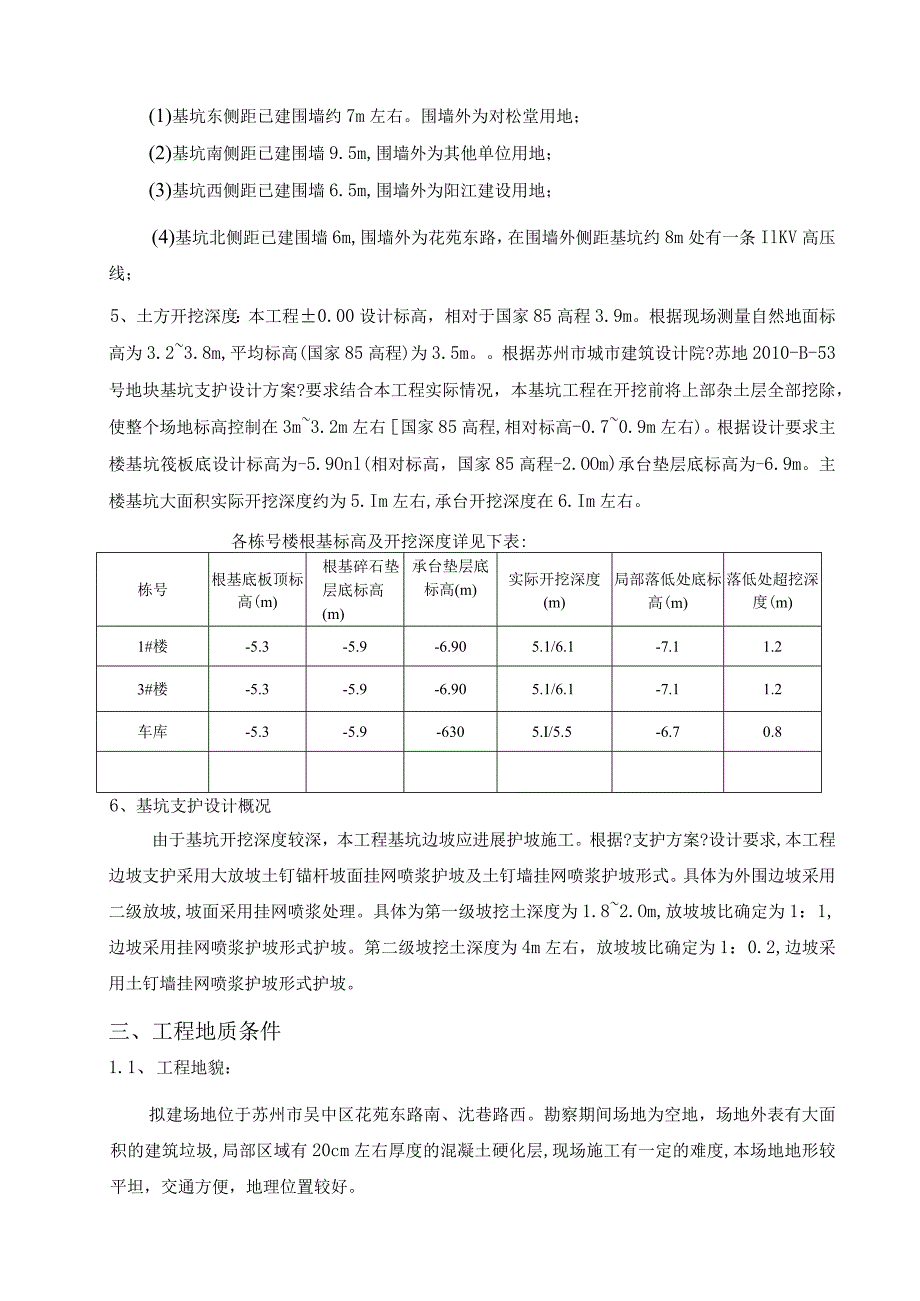

3、标高-5.3mO3、基坑规模：本期施工的地下室基坑面积约14000m2,基坑周边延长约为490m。4、基坑周边环境：场地位于苏州市吴中区花苑东路南、沈巷路西。场地外表有大面积的建筑垃圾，本场地地形较平坦，交通方便，地理位置较好。场地原标高平均约为3.2m（85国家高程)。施工场地四周施工围墙已施工完成。基坑四周条件如下：(1)基坑东侧距已建围墙约7m左右。围墙外为对松堂用地；(2)基坑南侧距已建围墙9.5m,围墙外为其他单位用地；(3)基坑西侧距已建围墙6.5m,围墙外为阳江建设用地；(4)基坑北侧距已建围墙6m,围墙外为花苑东路，在围墙外侧距基坑约8m处有一条IlKV高压线；5、土方开挖深度
4、：本工程0.00设计标高，相对于国家85高程3.9m。根据现场测量自然地面标高为3.23.8m,平均标高(国家85高程)为3.5m。根据苏州市城市建筑设计院?苏地2010-B-53号地块基坑支护设计方案?要求结合本工程实际情况，本基坑工程在开挖前将上部杂土层全部挖除，使整个场地标高控制在3m3.2m左右国家85高程,相对标高-0.70.9m左右)。根据设计要求主楼基坑筏板底设计标高为-5.9Onl(相对标高，国家85高程-2.OOm)承台垫层底标高为-6.9m。主楼基坑大面积实际开挖深度约为5.Im左右,承台开挖深度在6.Im左右。各栋号楼根基标高及开挖深度详见下表:栋号根基底板顶标高(m)根
5、基碎石垫层底标高(m)承台垫层底标高(m)实际开挖深度(m)局部落低处底标高(m)落低处超挖深度(m)1#楼-5.3-5.9-6.905.1/6.1-7.11.23#楼-5.3-5.9-6.905.1/6.1-7.11.2车库-5.3-5.9-6305.I/5.5-6.70.86、基坑支护设计概况由于基坑开挖深度较深，本工程基坑边坡应进展护坡施工。根据?支护方案?设计要求,本工程边坡支护采用大放坡土钉锚杆坡面挂网喷浆护坡及土钉墙挂网喷浆护坡形式。具体为外围边坡采用二级放坡,坡面采用挂网喷浆处理。具体为第一级坡挖土深度为1.82.Om,放坡坡比确定为1：1,边坡采用挂网喷浆护坡形式护坡。第二级坡

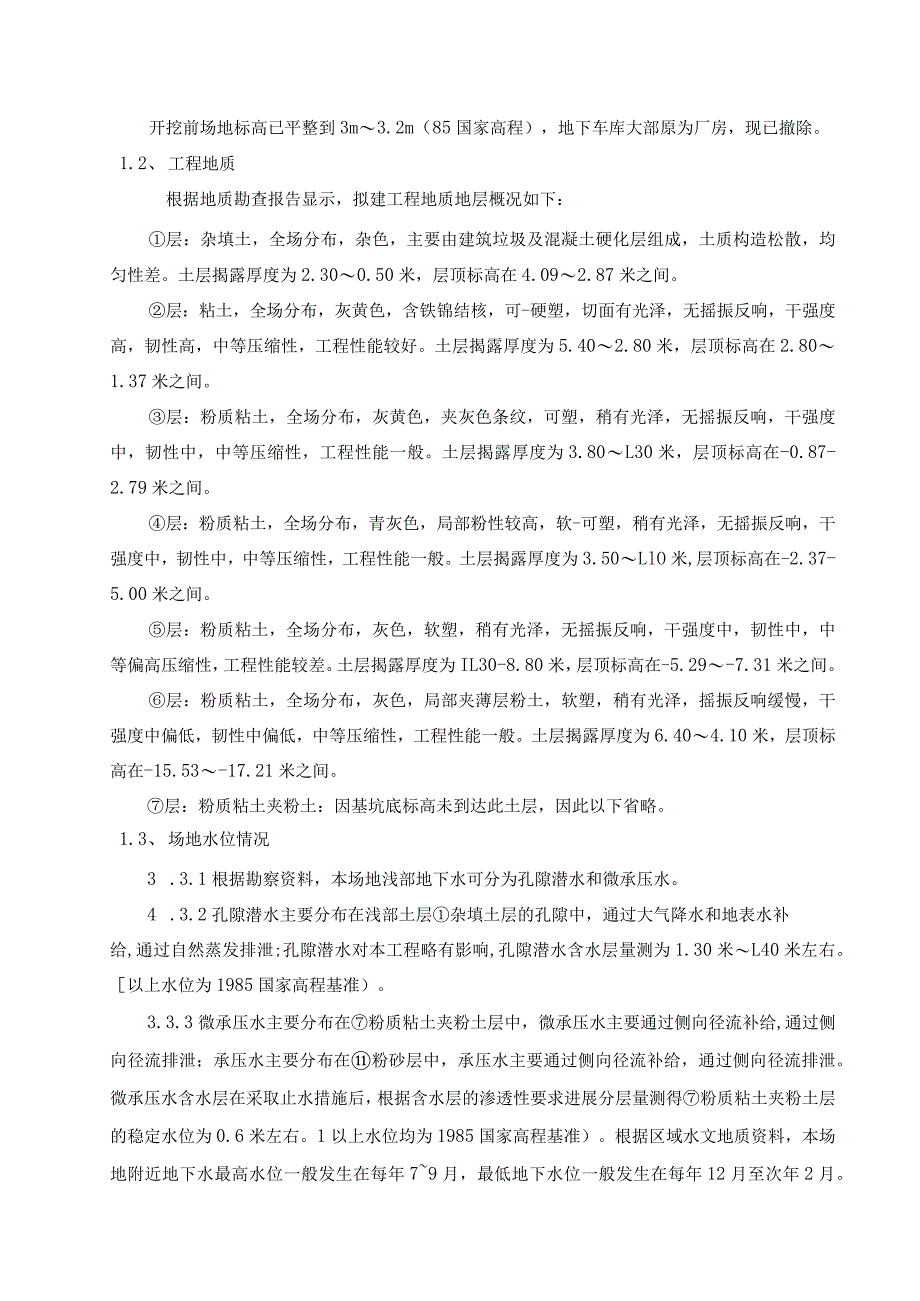

6、挖土深度为4m左右，放坡坡比确定为1：0.2,边坡采用土钉墙挂网喷浆护坡形式护坡。三、工程地质条件1.1、 工程地貌：拟建场地位于苏州市吴中区花苑东路南、沈巷路西。勘察期间场地为空地，场地外表有大面积的建筑垃圾,局部区域有20cm左右厚度的混凝土硬化层,现场施工有一定的难度,本场地地形较平坦，交通方便，地理位置较好。开挖前场地标高已平整到3m3.2m（85国家高程），地下车库大部原为厂房，现已撤除。1.2、 工程地质根据地质勘查报告显示，拟建工程地质地层概况如下：层：杂填土，全场分布，杂色，主要由建筑垃圾及混凝土硬化层组成，土质构造松散，均匀性差。土层揭露厚度为2.300.50米，层顶标高在4
7、.092.87米之间。层：粘土，全场分布，灰黄色，含铁锦结核，可-硬塑，切面有光泽，无摇振反响，干强度高，韧性高，中等压缩性，工程性能较好。土层揭露厚度为5.402.80米，层顶标高在2.801.37米之间。层：粉质粘土，全场分布，灰黄色，夹灰色条纹，可塑，稍有光泽，无摇振反响，干强度中，韧性中，中等压缩性，工程性能一般。土层揭露厚度为3.80L30米，层顶标高在-0.87-2.79米之间。层：粉质粘土，全场分布，青灰色，局部粉性较高，软-可塑，稍有光泽，无摇振反响，干强度中，韧性中，中等压缩性，工程性能一般。土层揭露厚度为3.50LlO米,层顶标高在-2.37-5.00米之间。层：粉质粘土，
8、全场分布，灰色，软塑，稍有光泽，无摇振反响，干强度中，韧性中，中等偏高压缩性，工程性能较差。土层揭露厚度为IL30-8.80米，层顶标高在-5.29-7.31米之间。层：粉质粘土，全场分布，灰色，局部夹薄层粉土，软塑，稍有光泽，摇振反响缓慢，干强度中偏低，韧性中偏低，中等压缩性，工程性能一般。土层揭露厚度为6.404.10米，层顶标高在-15.53-17.21米之间。层：粉质粘土夹粉土：因基坑底标高未到达此土层，因此以下省略。1.3、 场地水位情况3 .3.1根据勘察资料，本场地浅部地下水可分为孔隙潜水和微承压水。4 .3.2孔隙潜水主要分布在浅部土层杂填土层的孔隙中，通过大气降水和地表水补给
9、,通过自然蒸发排泄;孔隙潜水对本工程略有影响,孔隙潜水含水层量测为1.30米L40米左右。以上水位为1985国家高程基准）。3.3.3微承压水主要分布在粉质粘土夹粉土层中，微承压水主要通过侧向径流补给,通过侧向径流排泄；承压水主要分布在粉砂层中，承压水主要通过侧向径流补给，通过侧向径流排泄。微承压水含水层在采取止水措施后，根据含水层的渗透性要求进展分层量测得粉质粘土夹粉土层的稳定水位为0.6米左右。1以上水位均为1985国家高程基准）。根据区域水文地质资料，本场地附近地下水最高水位一般发生在每年79月，最低地下水位一般发生在每年12月至次年2月。潜水最高水位为2.63米，最低水位为-0.21米
10、，年变化幅度为12米；苏州市历史微承压水最高水位为1.74米，最低水位为0.62米左右,年变化幅度为0.80米左右。（以上水位高程均为1985国家高程基准）。3.3.4 本场地含水层深度较大，隔水层厚度较大，故基坑开挖时只需去除地表水和揭露孔隙潜水，故排水方式可采用明沟-集水坑。3.3.5 排水方法本工程基坑开挖深度较大，降水形式采用明沟-集水坑。3.4拟开挖基坑土质情况本工程中的拟建建筑物均带有一层地下车库，局部区域为纯的地下车库。预计开挖深度约6.1米左右。基坑开挖深度揭露的土层主要为杂填土、粘土、粉质粘土及粉质粘土层（局部区域揭露）。由于开挖深度较大，边坡较高，侧壁土层杂填土，土质松散,
11、土体自稳能力差，土压力较大，上部土体的自重即可导致边坡产生滑移变形，甚至大面积坍塌，因此需将上部土层去除并必须有稳固的基坑支护措施，基坑支护必须根据苏州市城市建筑设计院设计的?苏地2010-B-53号地块车库基坑支护设计方案?进展施工，以保证工程的顺利进展。四、施工前的准备1、管理机构及施工人员组织1）机构设置为保证工程的质量、进度、安全，选派有经历的工程经理常驻现场全面指挥，同时成立强有力的工程班子。工程经理部下设机构。详见工程部组织机构图；本工程根基阶段方案投入各类施工人员150人，满足工程进度需要，确保工程进度。特殊工种人员、管理人员全部到位。特殊工种包括：驾驶员、挖机操作员、电工等全部
12、签有劳动合同和安全生产责任书。管理人员包括工程经理、技术负责、质检员、安全员、测量员、材料员、会计员、预算员、施工员等全部持证上岗。2)工程部组织机构为了确保工程质量安全和工期，必须加大施工管理力度，采用工程经理负责制，建设健全岗位责任制。2、开挖前施工准备(1)、引入坐标点，放出挖土灰线,将水准点引测到现场,并加以复核。2)、准确测量自然地面标高，填写好方格网图。根据设计要求及施工组织设计确定开挖顺序。（详见土方开挖流水图）（3）、因本工程区域均有地下车库，因此土方开挖量大，而且现场无堆放场地，所以开挖的土方要全部外运，土方外运的堆放地点由业主提供，用5T工程车进展驳运。（详见土方流向图3、
13、施工机械的准备拟投入4台PC200型挖掘机，2台挖斗0.5ins的小挖机，假设十辆5T卡车运送土方。详细设备详见施工机械设备一览表施工机械设备表序号机械或设备名称型号规格数量单位生产能力备注1挖掘机PC2004台9001000M3d2挖掘机PC502台200M3d3自卸汽车假设干辆5T4水准仪S32台5经纬仪J21台6潜水泵75假设干台7污泥泵（1）1002台8混凝土喷锚机1台9螺旋锚杆成孔机2台4、材料准备根据设计文件要求准备好钢筋及土钉锚杆等护坡用的各种材料，保证满足工程需要。土方开挖主要消耗材料为油料、零配件、照明器材、铺垫路面碎石等。除油料外其余材料方案一次进场。水泥、砂石、钢丝网等根
14、据需要有方案的进场。5、对运输车辆行进路线及车辆出口要道，做好场地、施工道路的硬化,确保文明施工。6、准备好基坑开挖后在周边设置1.2米高的钢管防护栏杆，确保施工区域的安全。7、按施工现场总平面布置图将临时用水、用电布置到位。详见施工总平面图）8、施工方案工期及预计完成工程量1） 1#楼根基开挖（第一施工段）：土方量约为22300m3,方案工期9天（含承台、根基梁根基挖土及集水井）。2） 3#楼根基土方开挖第二施工段）：土方量约为22600m3,方案工期9天（含承台、根基梁根基挖土及集水井）。3）中间车库根基土方开挖（第三施工段）：土方量约为24240m3,方案工期11天（含承台、根基梁根基挖土及集水井）。4）3#楼西侧地下车库根基土方开挖第四施工段）：土方量约为8300m3,方案工期5天（含承台、根基梁根基挖土及集水井）。土方开挖深度及工程量与工期方案详见下表序号栋号基坑面积（m2）挖土深度（m）土方工程量（m3）方案工期（天）备注11#楼39405.1/6.122300923#楼39705.1/6.12260093中间地下车库42805.1/5.5242401143#楼西侧地下车库14685.1/5.5830055）实际开场挖土时间以业主通知开场时间为准。五、土方开挖方案及施工方法1、根基开挖步骤
