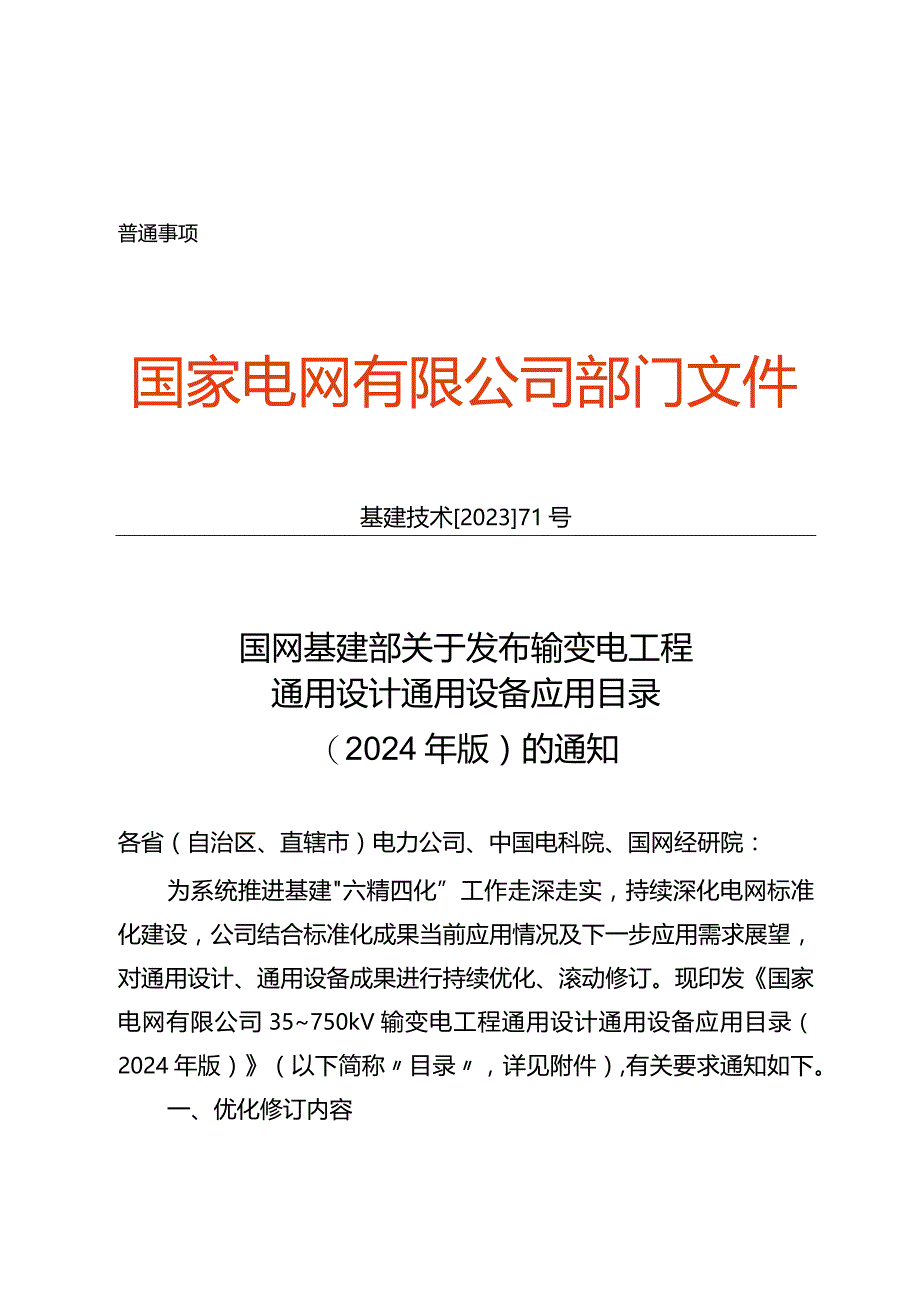

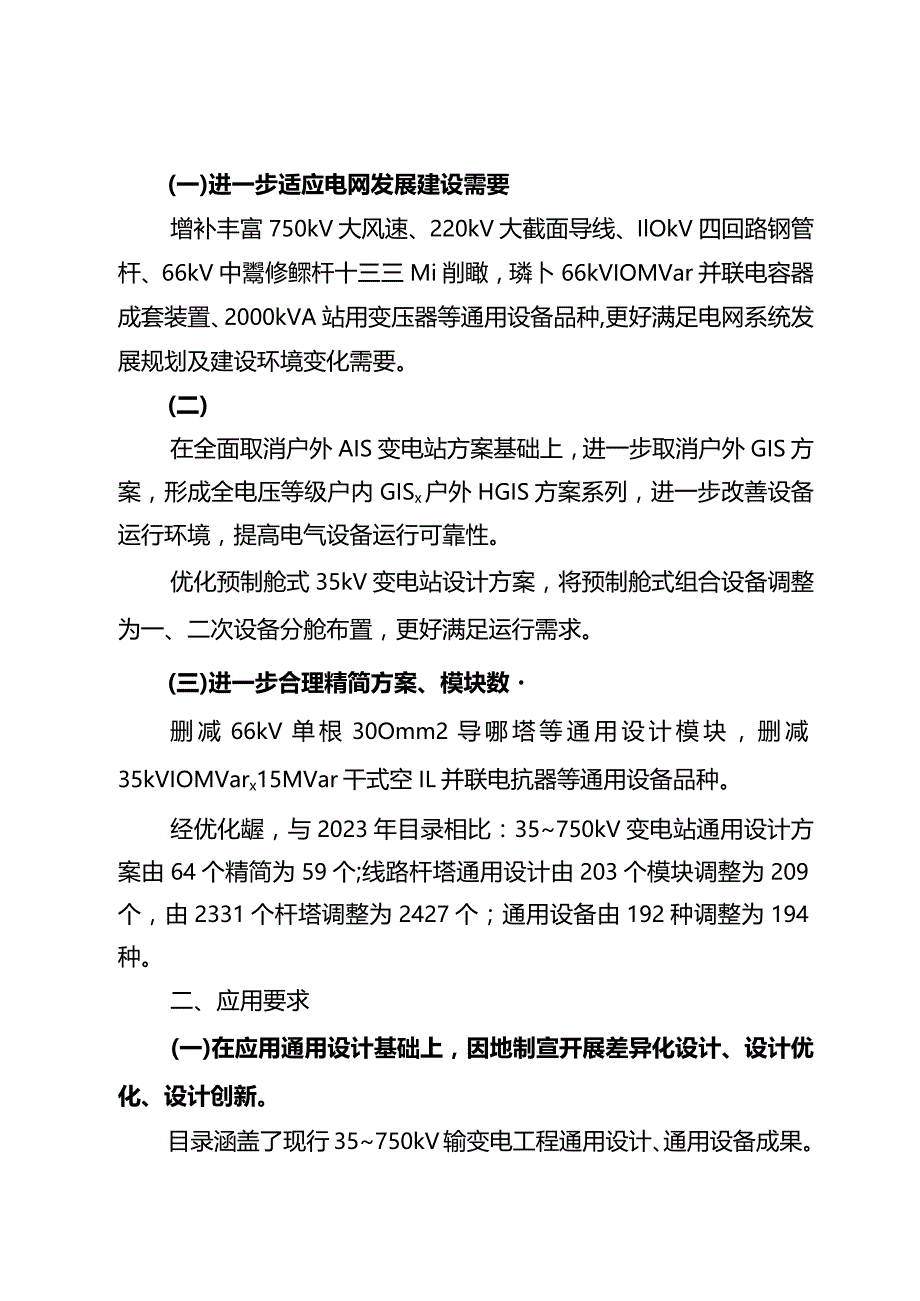

1、普通事项国家电网有限公司部门文件基建技术202371号国网基建部关于发布输变电工程通用设计通用设备应用目录(2024年版)的通知各省(自治区、直辖市)电力公司、中国电科院、国网经研院:为系统推进基建六精四化”工作走深走实,持续深化电网标准化建设,公司结合标准化成果当前应用情况及下一步应用需求展望,对通用设计、通用设备成果进行持续优化、滚动修订。现印发国家电网有限公司35750kV输变电工程通用设计通用设备应用目录(2024年版)(以下简称目录,详见附件),有关要求通知如下。一、优化修订内容(一)进一步适应电网发展建设需要增补丰富750kV大风速、220kV大截面导线、IlOkV四回路钢管杆、6
2、6kV中鬻修鳏杆十三三Mi削瞰,璘卜66kVIOMVar并联电容器成套装置、2000kVA站用变压器等通用设备品种,更好满足电网系统发展规划及建设环境变化需要。(二)在全面取消户外AIS变电站方案基础上,进一步取消户外GIS方案,形成全电压等级户内GISx户外HGIS方案系列,进一步改善设备运行环境,提高电气设备运行可靠性。优化预制舱式35kV变电站设计方案,将预制舱式组合设备调整为一、二次设备分舱布置,更好满足运行需求。(三)进一步合理精简方案、模块数删减66kV单根30Omm2导哪塔等通用设计模块,删减35kVIOMVarx15MVar干式空IL并联电抗器等通用设备品种。经优化龌,与202

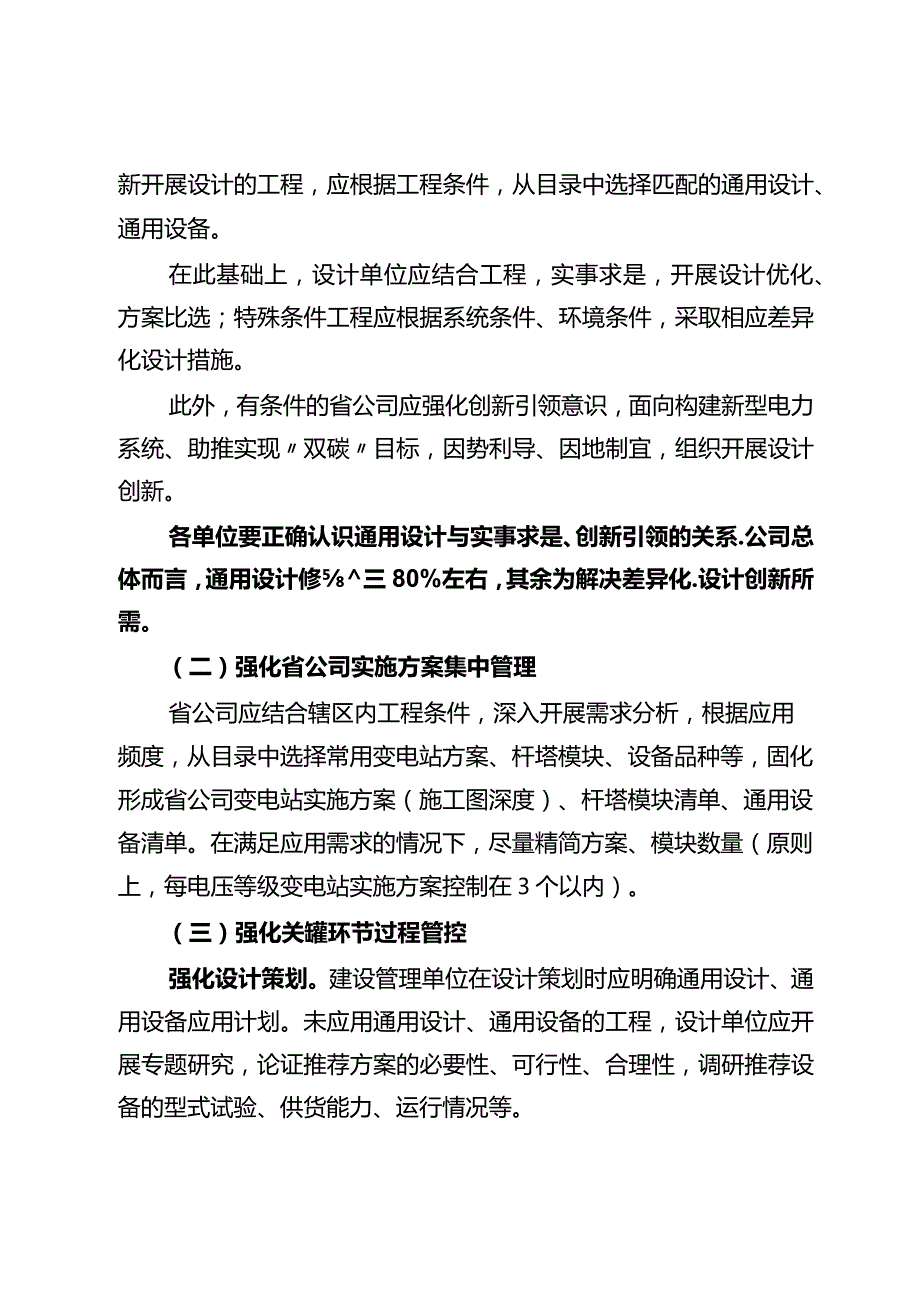

3、3年目录相比:35750kV变电站通用设计方案由64个精简为59个;线路杆塔通用设计由203个模块调整为209个,由2331个杆塔调整为2427个;通用设备由192种调整为194种。二、应用要求(一)在应用通用设计基础上,因地制宣开展差异化设计、设计优化、设计创新。目录涵盖了现行35750kV输变电工程通用设计、通用设备成果。新开展设计的工程,应根据工程条件,从目录中选择匹配的通用设计、通用设备。在此基础上,设计单位应结合工程,实事求是,开展设计优化、方案比选;特殊条件工程应根据系统条件、环境条件,采取相应差异化设计措施。此外,有条件的省公司应强化创新引领意识,面向构建新型电力系统、助推实现双
4、碳目标,因势利导、因地制宜,组织开展设计创新。各单位要正确认识通用设计与实事求是、创新引领的关系.公司总体而言,通用设计修三80%左右,其余为解决差异化.设计创新所需。(二)强化省公司实施方案集中管理省公司应结合辖区内工程条件,深入开展需求分析,根据应用频度,从目录中选择常用变电站方案、杆塔模块、设备品种等,固化形成省公司变电站实施方案(施工图深度)、杆塔模块清单、通用设备清单。在满足应用需求的情况下,尽量精简方案、模块数量(原则上,每电压等级变电站实施方案控制在3个以内)。(三)强化关罐环节过程管控强化设计策划。建设管理单位在设计策划时应明确通用设计、通用设备应用计划。未应用通用设计、通用设
5、备的工程,设计单位应开展专题研究,论证推荐方案的必要性、可行性、合理性,调研推荐设备的型式试验、供货能力、运行情况等。严格执行沟通汇报机制。工程未采用通用设计、通用设备时,建设管理单位应按照公司设计质量管理办法,在初步设计评审前将沟通汇报材料报送公司基建部、评审单位。评审单位评审中发现未提前沟通汇报的情况时,应督促建设管理单位履行沟通汇报程序。严格设计评审技术把关。评审单位应对工程通用设计、通用设备应用情况技术把关,对未应用通用设计、通用设备的,应进行重点评审;评审意见应说明通用设计、通用设备应用情况,说明未采用的原因、依据及推荐方案的可行性、可靠性等。强化设备招标文件审查、资料确认、到货黝收
6、等关键管控。建设管理单位应组织专项核查通用设备四统一执行情况,选用通用设备的设备应严格执行四统一要求,不满足要求时,及时退回整改,确保四统一应用落地。(四)强化应用数据统计分析省公司要整体掌握每项工程通用设计、通用设备应用情况,定期统计应用数据,结合省公司变电站实施方案和常用杆塔模块、通用设备清单,对应用数据变化规律进行季度总结分析,及时发现并解决工程应用中的问题。应用中如有建议和意见,请及时反馈国网基建部(内网邮箱:jjb-jsc;联系人:享B艳霞,010-66597795)。附件:国家电网有限公司35750kV输变电工程通用设计通用设备应用目录(2024年版)(此件不公开发布,发至收文单位
7、本部。未经公司许可,严禁以任何方式对外传播和发布,任何媒体或其他主体不得公布、转载,违者追究法律责任。)附件国家电网有限公司35750kV抽电理通用设计.通用设备硼目录(2024年版)国网基建部2024年1月1 35750kV变电站通用设计11.1 750kV变电站通用设计11.2 500kV变电站通用设计31.3 330kV变电站通用设计61.4 22OkV变电站通用设计71.5 IIokV变电站通用设计111.6 66kV变电站通用设计131.7 35kV变电站通用设计142 35750kV输电线路通用设计162.1 输电线路杆塔通用设计162.1.1 750kV线路杆塔通用设计162.1
8、.2 500kV线路杆塔通用设计172.1.3 330kV线路杆塔通用设计172.1.4 1.422OkV线路杆塔通用设计212.1.5 1.5IlokV线路杆塔通用设计302.1.6 66kV线路杆塔通用设计362.1.7 35kV线路杆塔通用设计382.2 输电线路金具通用设计162.3 输电线路基础通用设计412.4 输电线路电缆通用设计413 35750kV变电站通用设备163.1 主变压器423.2 高压并联电抗器433.3 气体绝缘金属封闭开关设备443.4 断路器443. 5隔离开关453.6接地开关453. 7电流互感器453.8 电压互感器463.9 并联电容器成套装置463
9、.10低压并联电抗器473.11避雷器473.12开关柜483.13站用变压器483.14接地变及消弧线圈成套装置49根据2023年工程应用情况及2024年工程应用需求,结合电网技术发展方向,在2023年版目录基础上进行优化调整,形成国家电网有限公司3575OkV输变电工程通用设计、通用设备应用目录(2024年版)(以下简称“目录”),包括了现行有效的35750kV变电站通用设计方案、线路杆塔通用设计模块、金具通用设计串型、基础通用设计方案、电缆通用设计方案和变电站通用设备。1 3575OkV变电站通用设计3575OkV变电站通用设计共包括59个方案,在2023年版目录基础上,删减了5个方案,
10、修订了2个方案。3575OkV变电站通用设计方案及数量见表1-1,参考书目及文件见表l-2o表IT3575OkV变电站通用设计具体方案及数量电压等级(kV)户内GIS户外HGlS户内开关柜全预制舱开关柜合计全户内半户内7501345001168330113522094518110733136632535426小计2110224259表1-235750kV变电站通用设计参考书目及文件序号名称版本1国家电网公司输变电工程通用设计33075Okv变电站分册2017年版2国家电网公司输变电工程通用设计220kV变电站模块化建设2017年版3国家电网公司输变电工程通用设计110(66)kV智能变电站模块
11、化建设2015年版4国家电网公司输变电工程通用设计35IlOkV智能变电站模块化建设施工图通用设计2016年版53575OkV变电站通用设计通信、消防部分修订成果基建技术(2019)51号6750kV及以下新建变电站治安反恐防范设计补充规定基建技术(2021)49号1.1 75OkV变电站通用设计1.11 技术方案一览表750kV变电站通用设计共4个方案,与2023年版目录基础上,删减1个方案(75O-1-1)O技术方案组合见表1-3表1-3750kV变电站通用设计技术方案组合序号通用设计方案编号建设规模接线型式总布置及配电装置围墙内占地面积(bn/)/总建筑面积(m2)1750-A3-1主变
12、压器:32100MVA(单相);出线:750kV10回,330kV18回;750kV高压并联电抗器:7组;每台主变压器66kV侧无功:低压并联电容器4组,低压并联电抗器4组750kV:一个半断路器,3组主变全部进串;330kV:双母线双分段;66kV:单母线单元750、330kV及主变压器场地平行布置;750kV:户内GIS,架空出线;330kV:户内GIS,架空出线;66kV:户外支持管型母线中型布置、柱式断路器,配电装置一字形布置10.3271/205832750-B-1主变压器:32100MV(单相);出线:750kV9回,330kV19回;750kV高压并联电抗器:4组;每台主变压器6
13、6kV侧无功:低压并联电容器4组,低压并联电抗器4组750kV:一个半断路器,3组主变全部进串;330kV:一个半断路器,3组主变全部进串;66kV:单母线单元750k33OkV及主变压器场地平行布置;750kV:户外悬吊管型母线中型,HGlS三列布置,主变压器构架与75OkV母线垂直布置;330kV:金外悬吊管型母线中型,HGIS三列布置,主变压器构架与330kV母线平行布置;66kV:户外支持管型母线中型布置.、柱式断路器,配电装置一字形布置9.1518/18973750-B-2主变压器:32100MVA(单相)出线:750kV9回,330kV21回;每台主变压器66kV侧无功:低压并联电
