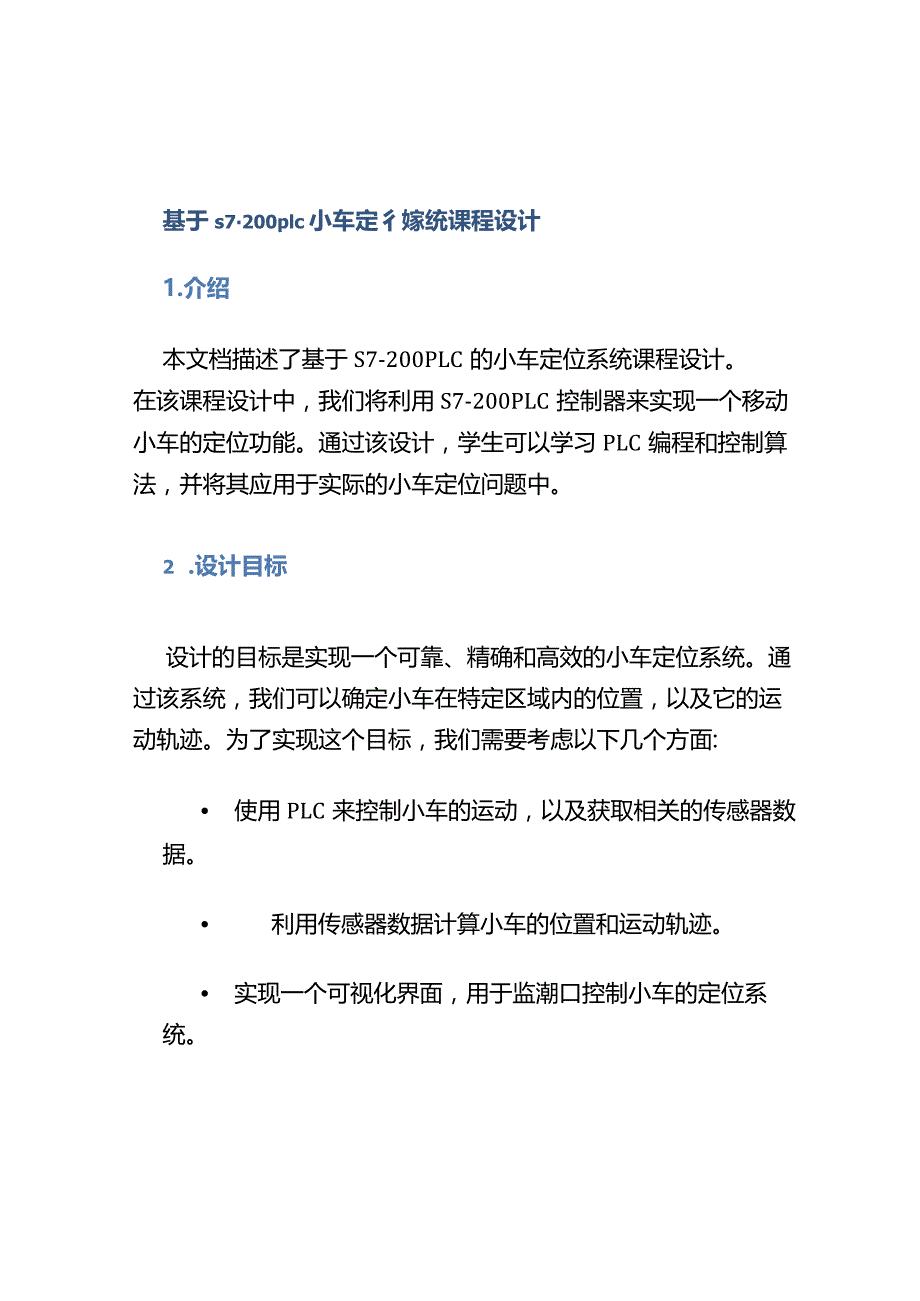

1、基于s7200plc小车定彳嫁统课程设计1.介绍本文档描述了基于S7-200PLC的小车定位系统课程设计。在该课程设计中，我们将利用S7-200PLC控制器来实现一个移动小车的定位功能。通过该设计，学生可以学习PLC编程和控制算法，并将其应用于实际的小车定位问题中。2 .设计目标设计的目标是实现一个可靠、精确和高效的小车定位系统。通过该系统，我们可以确定小车在特定区域内的位置，以及它的运动轨迹。为了实现这个目标，我们需要考虑以下几个方面: 使用PLC来控制小车的运动，以及获取相关的传感器数据。 利用传感器数据计算小车的位置和运动轨迹。 实现一个可视化界面，用于监潮口控制小车的定位系统。3 .系
2、统组成3.1 小车控制部分小车控制部分包括以下几个组件： S7-200PLC控制器：用于控制小车的运动和获取传感器数据。 电机驱动器：通过PLC控制电机的运动，以实现小车的移动。 传感器：用于获取小车的位置和姿态信息，如编码器、陀螺仪等。3.2 数据处理部分数据处理部分负责处理传感器数据，并计算小车的位置和运动轨迹。它包括以下几个模块： 数据采集模块：负责从传感器读取数据，并传输给PLC控制器。 数据处理模块：将传感器数据进行处理，计算小车的位置和姿态信息。 数据存储模块：将处理后的数据保存到存储设备中，以供后续使用。3.3 可视化界面部分可视化界面部分提供了一个图形界面，用于监视和控制小车的
3、定位系统。它包括以下几个组件： 人机界面：用户可以通过该界面查看小车的位置和运动轨迹，并进行相应的控制操作。 数据显示模块：显示小车的位置和运动轨迹的图表等信息。 操作控制模块：用户可以通过该模块对小车的运动进行控制，如启动、停止等操作。4 .实施步骤要完成基于S7-200PLC的小车定位系统课程设计，可以按照以下步骤进行：1 .确定设计的具体要求和目标。2 .设计小车的硬件系统，包括电机、传感器等。3 .编写PLC程序，实现小车的运动控制和传感器数据的读取。4 .实现数据处理算法，计算小车的位置和姿态信息。5 .开发可视化界面，用于监视和控制小车的定位系统。6 .调试和测试系统，确保其能够正常运行和达到设计要求。7 .撰写课程设计报告,包括系统设计和实施步骤等内容。5 .总结通过基于S7-200PLC的小车定位系统课程设计,学生能够学习和掌握PLC编程和控制算法的基本原理和应用。同时，他们还能通过实际操作了解和理解小车定位系统的设计和实施过程。这不仅有助于提高学生的实践能力，还能培养他们的创新思维和问题解决能力。希望通过这个课程设计，学生能够对自动化控制系统有更深入的理解，并为将来的工程实践打下基础。
