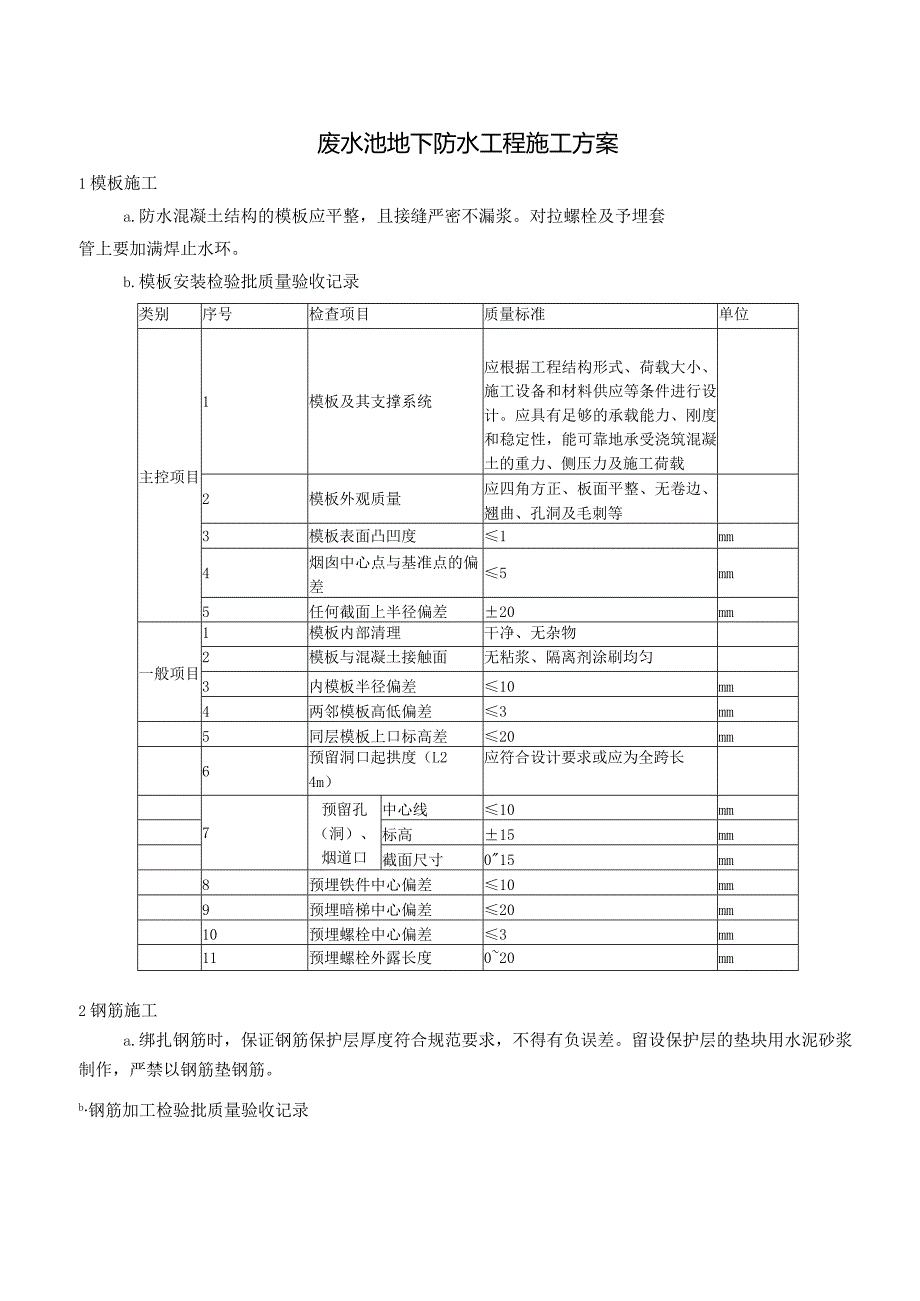

1、废水池地下防水工程施工方案1模板施工a.防水混凝土结构的模板应平整，且接缝严密不漏浆。对拉螺栓及予埋套管上要加满焊止水环。b.模板安装检验批质量验收记录类别序号检查项目质量标准单位主控项目1模板及其支撑系统应根据工程结构形式、荷载大小、施工设备和材料供应等条件进行设计。应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力及施工荷载2模板外观质量应四角方正、板面平整、无卷边、翘曲、孔洞及毛刺等3模板表面凸凹度1mm4烟囱中心点与基准点的偏差5mm5任何截面上半径偏差20mm一般项目1模板内部清理干净、无杂物2模板与混凝土接触面无粘浆、隔离剂涂刷均匀3内模板半径偏差10mm4两

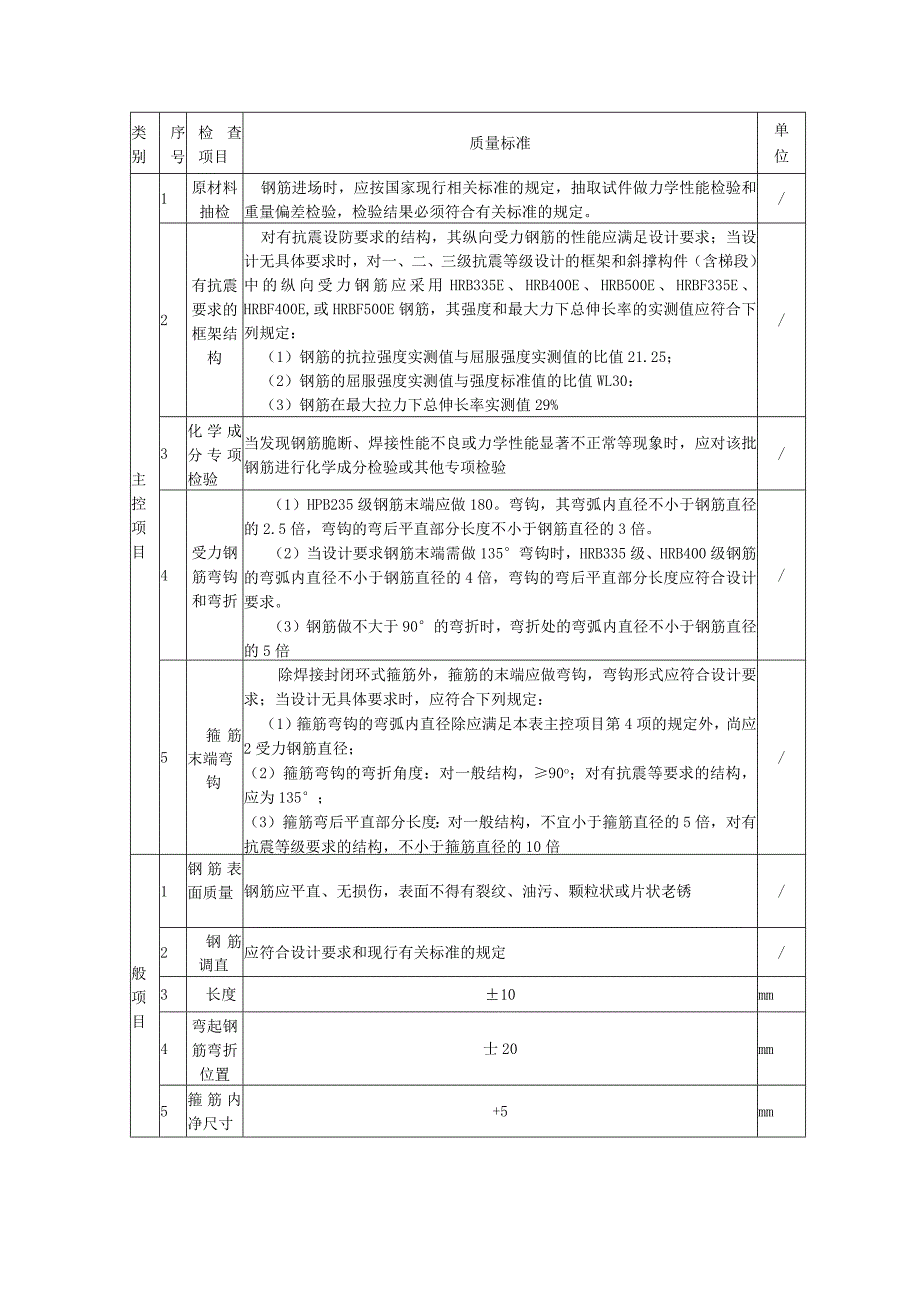

2、邻模板高低偏差3mm5同层模板上口标高差20mm6预留洞口起拱度（L24m）应符合设计要求或应为全跨长7预留孔（洞）、烟道口中心线10mm标高15mm截面尺寸015mm8预埋铁件中心偏差10mm9预埋暗梯中心偏差20mm10预埋螺栓中心偏差3mm11预埋螺栓外露长度020mm2钢筋施工a.绑扎钢筋时，保证钢筋保护层厚度符合规范要求，不得有负误差。留设保护层的垫块用水泥砂浆制作，严禁以钢筋垫钢筋。b钢筋加工检验批质量验收记录类别序号检查项目质量标准单位主控项目1原材料抽检钢筋进场时，应按国家现行相关标准的规定，抽取试件做力学性能检验和重量偏差检验，检验结果必须符合有关标准的规定。/2有抗震要求的
3、框架结构对有抗震设防要求的结构，其纵向受力钢筋的性能应满足设计要求；当设计无具体要求时，对一、二、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E,或HRBF500E钢筋，其强度和最大力下总伸长率的实测值应符合下列规定：（1）钢筋的抗拉强度实测值与屈服强度实测值的比值21.25；（2）钢筋的屈服强度实测值与强度标准值的比值WL30：（3）钢筋在最大拉力下总伸长率实测值29%/3化学成分专项检验当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验/4受
4、力钢筋弯钩和弯折（1）HPB235级钢筋末端应做180。弯钩，其弯弧内直径不小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不小于钢筋直径的3倍。（2）当设计要求钢筋末端需做135弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。（3）钢筋做不大于90的弯折时，弯折处的弯弧内直径不小于钢筋直径的5倍/5箍筋末端弯钩除焊接封闭环式箍筋外，箍筋的末端应做弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：（1）箍筋弯钩的弯弧内直径除应满足本表主控项目第4项的规定外，尚应2受力钢筋直径；（2）箍筋弯钩的弯折角度：对一般结构，

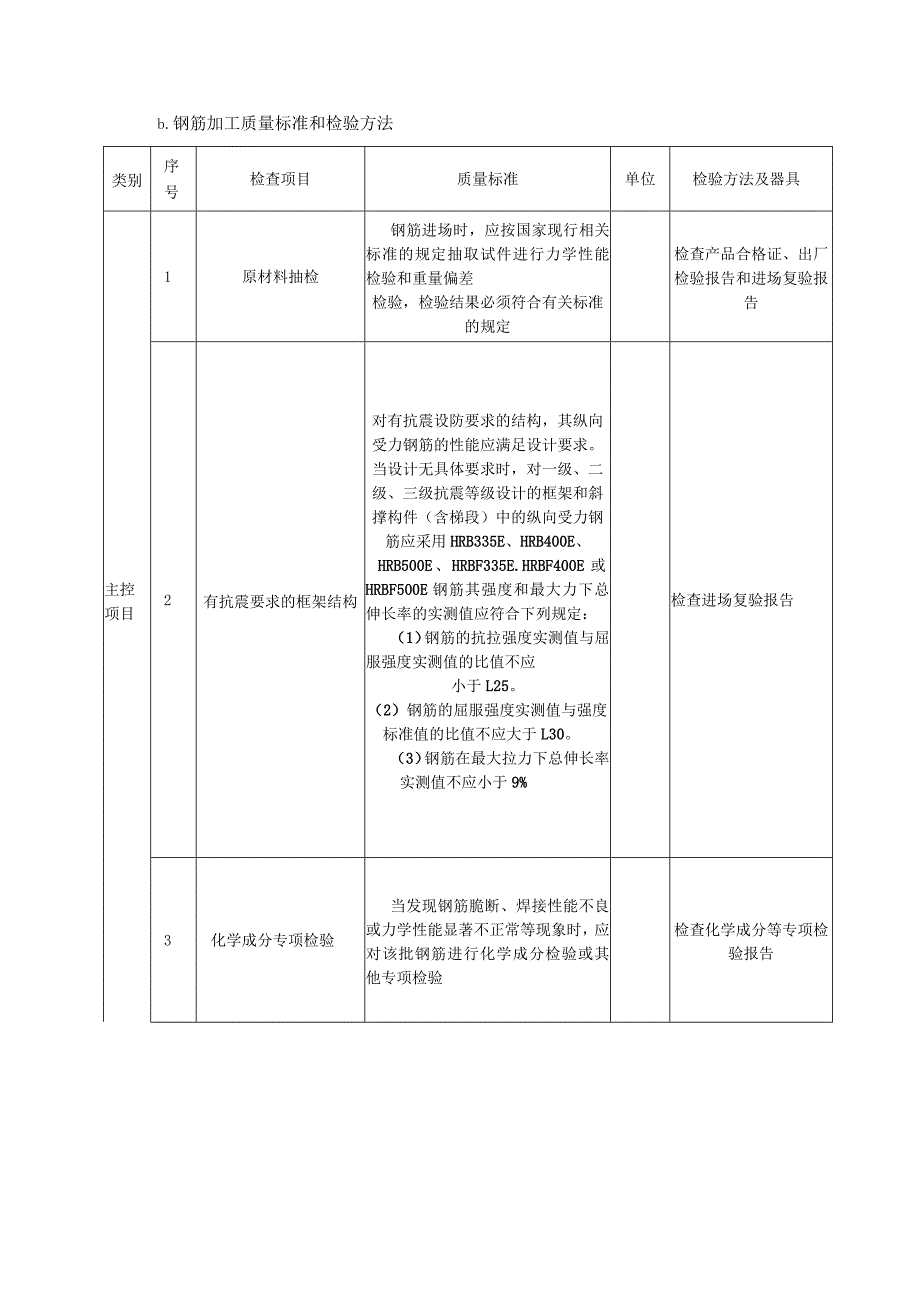

5、90o；对有抗震等要求的结构，应为135；（3）箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍，对有抗震等级要求的结构，不小于箍筋直径的10倍/般项目1钢筋表面质量钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈/2钢筋调直应符合设计要求和现行有关标准的规定/3长度10mm4弯起钢筋弯折位置士20mm5箍筋内净尺寸+5mmb.钢筋加工质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具1原材料抽检钢筋进场时，应按国家现行相关标准的规定抽取试件进行力学性能检验和重量偏差检验，检验结果必须符合有关标准的规定检查产品合格证、出厂检验报告和进场复验报告主控项目2有抗震要求的
6、框架结构对有抗震设防要求的结构，其纵向受力钢筋的性能应满足设计要求。当设计无具体要求时，对一级、二级、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E.HRBF400E或HRBF500E钢筋其强度和最大力下总伸长率的实测值应符合下列规定：（1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于L25。（2）钢筋的屈服强度实测值与强度标准值的比值不应大于L30。（3）钢筋在最大拉力下总伸长率实测值不应小于9%检查进场复验报告3化学成分专项检验当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化
7、学成分检验或其他专项检验检查化学成分等专项检验报告4受力钢筋穿钩和再折（1）HPB235级钢筋末端应做180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍。（2）当设计要求钢筋末端需做135弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。（3）钢筋做不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍钢尺检查5箍筋末端弯钩除焊接封闭环式箍筋外，箍筋的末端还应做弯钩，弯钩形式应符合设计要求。当设计无具体要求时，应符合下列规定：（1）箍筋弯钩的弯弧内直径除应满足本表主控项目第4项
8、的规定外，尚应不小于受力钢筋直径。（2）箍筋弯钩的弯折角度：对般结构，不应小于90；对有抗震等要求的结构，应为135oo（3）箍筋驾后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍钢尺检查1钢筋表面质量钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈观察检查2钢筋调直应符合设计要求和现行有关标准的规定观察检查3钢筋加工偏差受力钢筋顺长度方向全长的净尺寸10mm钢尺检查4弯起钢筋的弯折位置20mm钢尺检查5箍筋内净尺寸5mm钢尺检查C,钢筋安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1钢筋的品种、级别、规格和
9、数量受力钢筋的品种、级别、规格和数量必须符合设计要求观察和钢尺检查2焊接（机械连接）接头的质量应符合本部分附录C的规定检查产品合格证接头力学性能试验报告3纵向受力钢筋连接方式应符合设计要求和现行有关标准的规定观察检查一般项目1接头位置宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头；接头末端至钢筋弯起点距离不应小于钢筋直径的10倍观察和钢尺检查2受力钢筋焊接（机械连接）接头设置宜相互错开。在连接区段长度为35d且不小于500InnI范围内,接头面积百分率应符合GB50204的规定观察和钢尺检查3绑扎搭接接头同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应
10、小于钢筋直径，且不应小于25mm,搭接长度应符合标准的规定。连接区段1.3Ll长度范围内，接头面积百分率应满足以下规定：（1）对梁类、板类及墙类构件，不宜大于25%o（2）对柱类构件，不宜大于50%。（3）当工程中确有必要增大接头面积百分率时，对梁内构件，不宜大于50%；对其他构件，可根据实际情况放宽观察和钢尺检查4箍筋配置在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合GB50204的规定钢尺检查5钢筋网网片长、宽偏差10mm钢尺检查6网眼尺寸偏差20mm钢尺检查，尺量连续三挡，取最大值7网片对角线差10mm钢尺检查8钢筋骨架长度偏差10mm钢尺检
11、查9宽、高度偏差5mm钢尺检查10受力钢筋间距偏差10mm尺量两端、中间各一点11排距偏差5mm钢尺检查，取最大值12保护层厚度偏差基础10mm钢尺检查柱、梁+5mm钢尺检查板、墙、士冗3mm钢尺检查13箍筋、横向钢筋间距偏差20mm钢尺检查，尺量连续三挡，取最大值14钢筋方起点位移20mm钢尺检查15预埋件中心位移5mm钢尺检查16水平高差03mm钢尺和楔形塞尺检查17插筋中心位移5mm钢尺检查18外露长度偏010注：d为纵向受力钢筋的较大直径；Ll为搭接长度。3混凝土搅拌及运输对于有防水要求的结构，按设计要求配置防水混凝土，混凝土搅拌时水泥标号不得低于32.5,严格控制水灰比及坍落度，并掺
12、入水泥用量10%的防水剂。混凝土运输时保证混凝土不离析。4混凝土浇筑与振捣a.混凝土浇筑与振捣是保证地下结构防水质量的关键。浇筑时控制混凝土自落高度在1.5m以内并防止石子堆积和混凝土产生离析现象。钢筋或埋件稠密的部位，应改用相同抗渗等级的细石混凝土进行浇筑。混凝土要按一定顺序振捣密实，防止漏振、欠振。混凝土分层浇筑，每层厚度不超过300400mm0混凝土应连续浇筑，不得间歇。b.混凝土施工质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1混凝土强度及试件取样留置混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取检查施工记录及试
13、件强度试验报告2抗渗混凝土抗渗混凝土试件应在浇筑地点随机取样；抗渗性能应符合设计要求检查试件抗渗试验报告主控项目3混凝土原材料每盘称量水泥、掺合料2%检查搅拌记录，复秤粗、细骨料3的偏差水、外加剂24混凝土运输、浇筑及间歇全部时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝的要求进行处理观察，检查施工记录5大体积混凝土温控措施必须符合设计要求和现行有关标准的规定检查施工措施和记录6清水混凝土施工必须符合JGJ169的规定检查施工措施和记录一般项目1施工缝留置及处理应按设计要求和施工技术方案确定、执行观察，检查施工记录2后浇带留置位置应按设计要求和施工技术方案确定，混凝土浇筑应按施工技术方案进行观察，检查施工记录3养护应符合施工技术方案和现行有关标准的规定观察，检查施工记录5混凝土养护及拆模a.地下防水工程混凝土进入终凝后（浇筑后46h）即应覆盖，浇水湿润养护不少于Md。不应过
