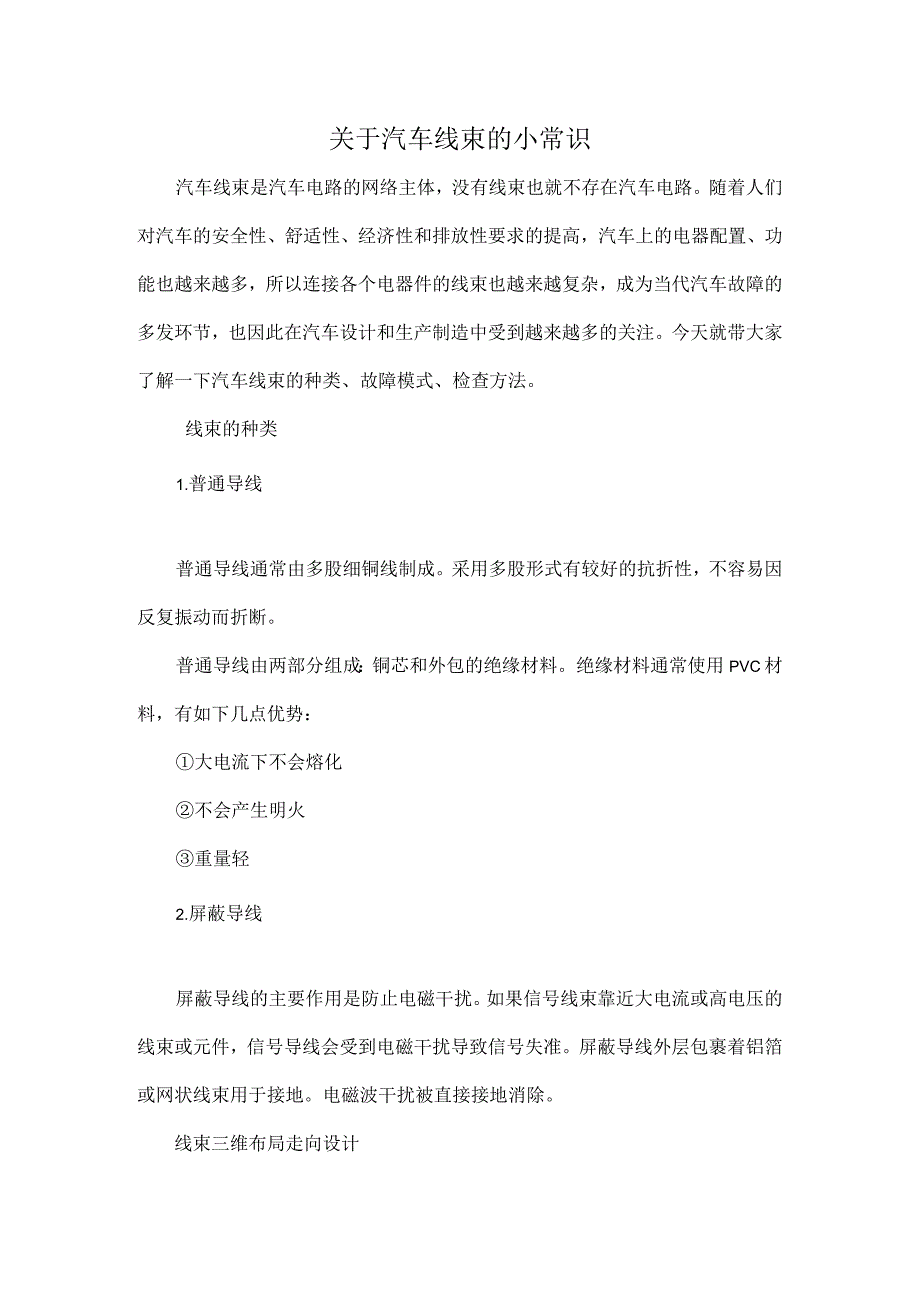

1、关于汽车线束的小常识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。今天就带大家了解一下汽车线束的种类、故障模式、检查方法。线束的种类1.普通导线普通导线通常由多股细铜线制成。采用多股形式有较好的抗折性，不容易因反复振动而折断。普通导线由两部分组成：铜芯和外包的绝缘材料。绝缘材料通常使用PVC材料，有如下几点优势：大电流下不会熔化不会产生明火重量轻2.屏蔽导线屏蔽导线的主要作用是防

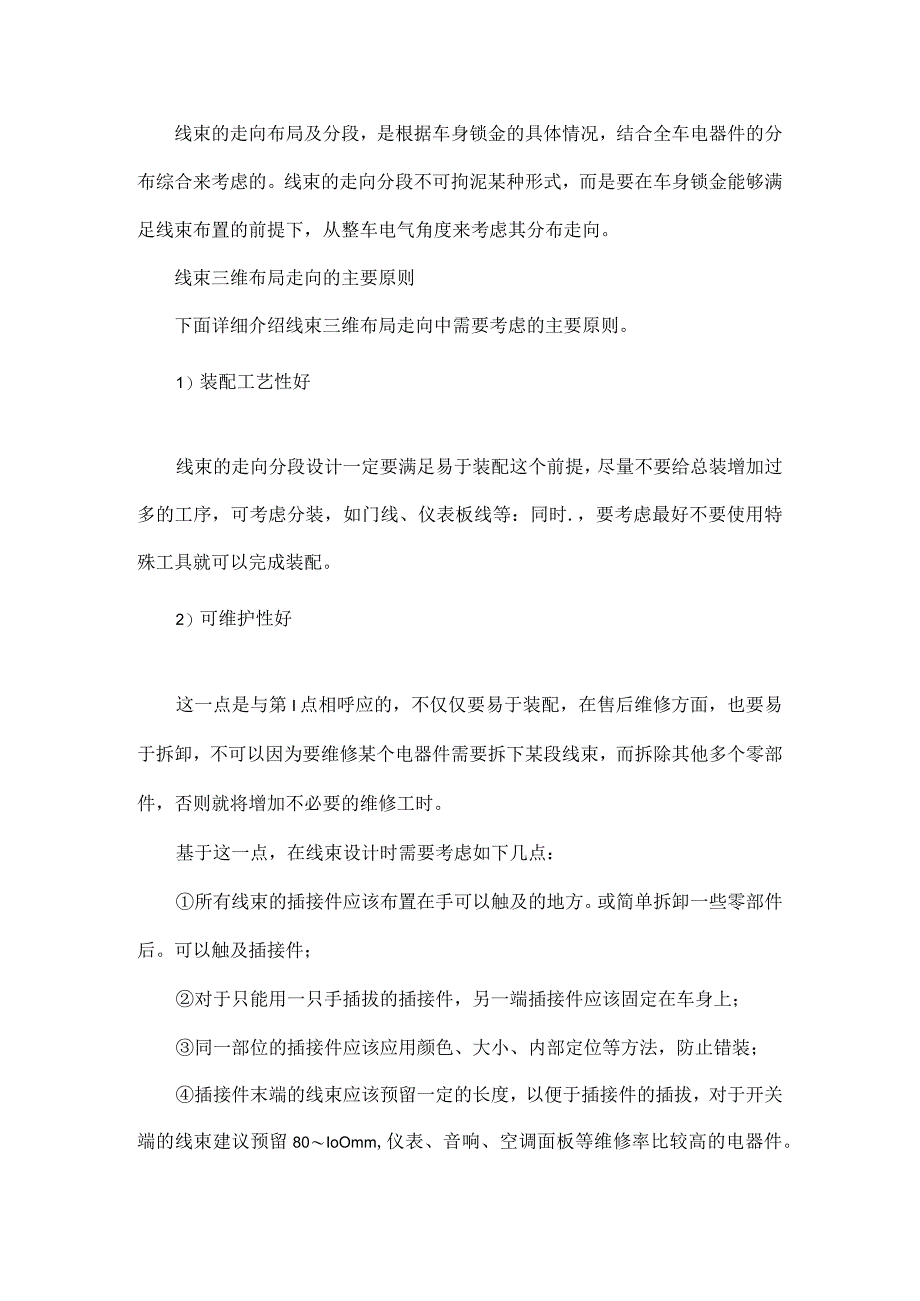

2、止电磁干扰。如果信号线束靠近大电流或高电压的线束或元件，信号导线会受到电磁干扰导致信号失准。屏蔽导线外层包裹着铝箔或网状线束用于接地。电磁波干扰被直接接地消除。线束三维布局走向设计线束的走向布局及分段，是根据车身锁金的具体情况，结合全车电器件的分布综合来考虑的。线束的走向分段不可拘泥某种形式，而是要在车身锁金能够满足线束布置的前提下，从整车电气角度来考虑其分布走向。线束三维布局走向的主要原则下面详细介绍线束三维布局走向中需要考虑的主要原则。1）装配工艺性好线束的走向分段设计一定要满足易于装配这个前提，尽量不要给总装增加过多的工序，可考虑分装，如门线、仪表板线等：同时.，要考虑最好不要使用特殊工
3、具就可以完成装配。2）可维护性好这一点是与第I点相呼应的，不仅仅要易于装配，在售后维修方面，也要易于拆卸，不可以因为要维修某个电器件需要拆下某段线束，而拆除其他多个零部件，否则就将增加不必要的维修工时。基于这一点，在线束设计时需要考虑如下几点：所有线束的插接件应该布置在手可以触及的地方。或简单拆卸一些零部件后。可以触及插接件；对于只能用一只手插拔的插接件，另一端插接件应该固定在车身上；同一部位的插接件应该应用颜色、大小、内部定位等方法，防止错装；插接件末端的线束应该预留一定的长度，以便于插接件的插拔，对于开关端的线束建议预留80IoOmm,仪表、音响、空调面板等维修率比较高的电器件。其后端线束

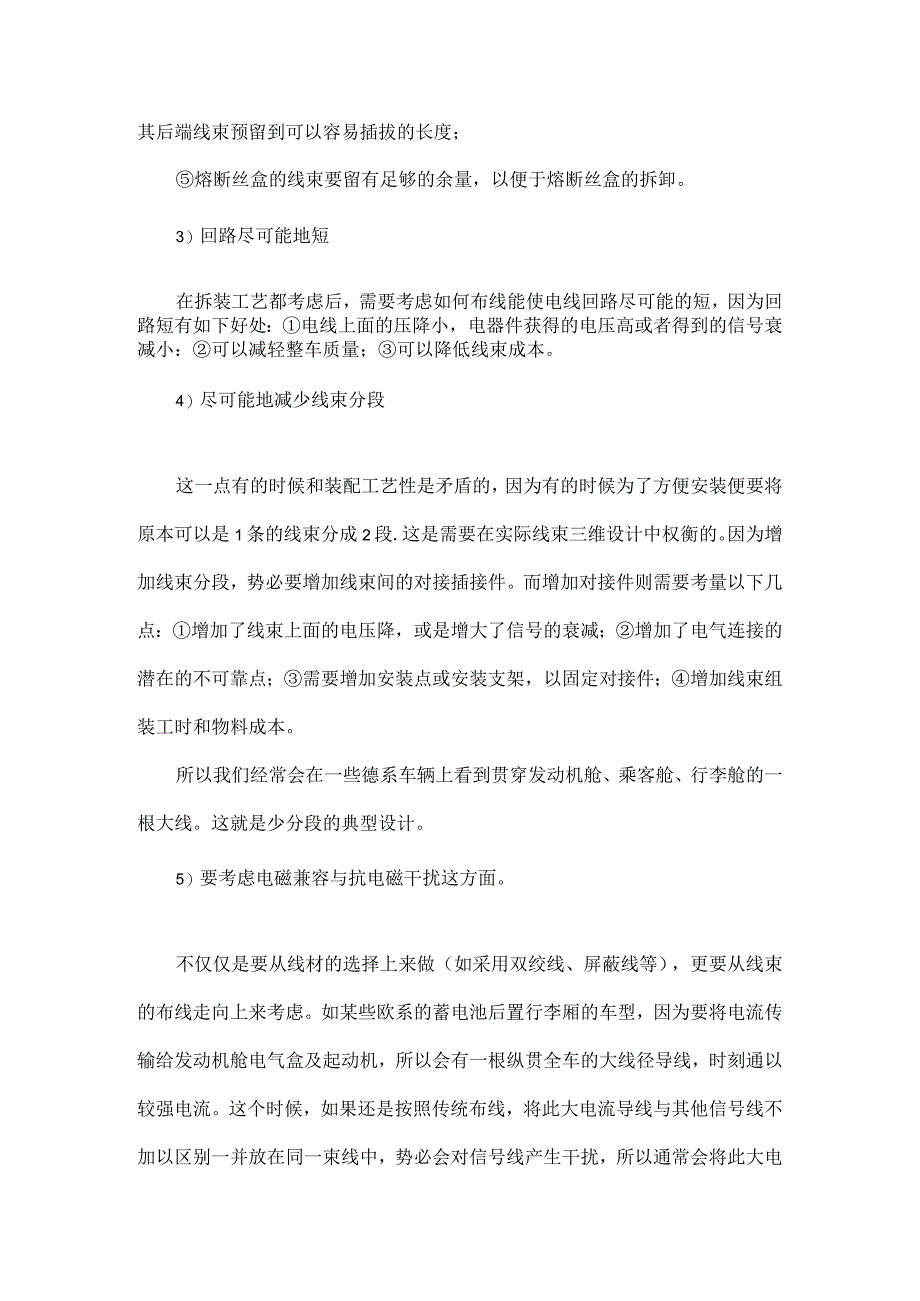

4、预留到可以容易插拔的长度；熔断丝盒的线束要留有足够的余量，以便于熔断丝盒的拆卸。3）回路尽可能地短在拆装工艺都考虑后，需要考虑如何布线能使电线回路尽可能的短，因为回路短有如下好处：电线上面的压降小，电器件获得的电压高或者得到的信号衰减小：可以减轻整车质量；可以降低线束成本。4）尽可能地减少线束分段这一点有的时候和装配工艺性是矛盾的，因为有的时候为了方便安装便要将原本可以是1条的线束分成2段.这是需要在实际线束三维设计中权衡的。因为增加线束分段，势必要增加线束间的对接插接件。而增加对接件则需要考量以下几点：增加了线束上面的电压降，或是增大了信号的衰减；增加了电气连接的潜在的不可靠点；需要增加安装
5、点或安装支架，以固定对接件；增加线束组装工时和物料成本。所以我们经常会在一些德系车辆上看到贯穿发动机舱、乘客舱、行李舱的一根大线。这就是少分段的典型设计。5）要考虑电磁兼容与抗电磁干扰这方面。不仅仅是要从线材的选择上来做（如采用双绞线、屏蔽线等），更要从线束的布线走向上来考虑。如某些欧系的蓄电池后置行李厢的车型，因为要将电流传输给发动机舱电气盒及起动机，所以会有一根纵贯全车的大线径导线，时刻通以较强电流。这个时候，如果还是按照传统布线，将此大电流导线与其他信号线不加以区别一并放在同一束线中，势必会对信号线产生干扰，所以通常会将此大电流导线单独布置走向，并与普通线束留出足够远的距离，同时要求镀金
6、做出一条凹槽以盛放导线，并可起到一定电磁屏蔽作用。虽然如此处理会增加成本。可是这成本是必要的。影响导线电阻的因素导线的电阻对电流的传递非常重要，影响导线电阻的因素有以下方面:1 .温度温度对各种材料的影响效果各不相同。例如，铜与钢的电阻随着温度增加而增加，对于有些材料，材料的电阻会随着温度的升高而减小，在进行导线电阻测量时，我们就必须将被测导线从电路中断开。2 .截面积导线截面积越大，意味着在相同的时间内通过的电子越多。导线越细，电流通过越困难，导线的电阻越大。电阻随导线直径的增大而减小。更换线束时，必须使用相同线径的线束。如果使用较细的线束，导线的电阻就会增加，电阻增加，导线消耗的功率就会增
7、加，线束过热或熔化。3 .长度随着导线长度增加，电阻增大，这是因为电子不得不通过更多的原子。电子穿过较短的导线碰到的原子较少，因而电阻较小。4 .锈蚀电路中的锈蚀对电阻也有影响，发生锈蚀后电阻会增加。导线的检查对于导线的检查需要使用万用表的电阻挡来测量导线的电阻。具体操作方法如下：首先将被测导线从电路中断开；然后将万用表选好合适的量程，万用表的表针与导线接触，如果电阻超过标准值，则需要检查导线的接地和插头有无出现虚接的状态。插接器插接器，又叫插头。汽车线路中的插头是汽车线路中经常用到的一种元件。它的作用是在电路中将不同导线连接在一起，从而使电流流通，使电路实现预定的功能。1 .插接器的结构汽车
8、插头主要由针脚、外壳、附件组成。结构如下图所示。2 .插接器的分类按连接部件分类：插头有两种类型：线和线插头、线和组件插头。线和线插头指插头两端连接的都是线束，插头起到连接的作用。线和组件插头指线束连接到某些组件上的插头。按插头的结构分类：插头按照结构特点可以分为公插头和母插头。公插头主要是以插针为主。母插头主要是弹簧片。3 .插接器的故障模式常见的插头故障形式有插头脏污、针脚脱落、插头松脱等。插头脏污插头脏污或腐蚀，容易造成插头各针脚间短路。针脚脱落插头外壳上的针脚卡子损坏容易造成插头针脚脱落，针脚脱落后插头接触就会不良。插头松脱插头外壳上的固定卡子如果损坏，就容易造成插头松脱,这样会影响电气元件的工作。4,插接器的检查插头主要通过以下几个方面进行检查：目测检查检查氧化情况，这可能会引起插头内部端子连接不良;检查插脚和端子是否损坏；检查其是否正确地插入接头；检查确定电线正确地连接在插脚或端子上；要特别仔细地检查插脚及端子。插头测量在电线两端之间连接一个万用表测量电阻；如果插头接触良好，没有开路，万用表的读数应大约是0。插头针脚松脱检查检查插头上的导线针脚是否有松脱迹象，如果发现，需要及时修复。
