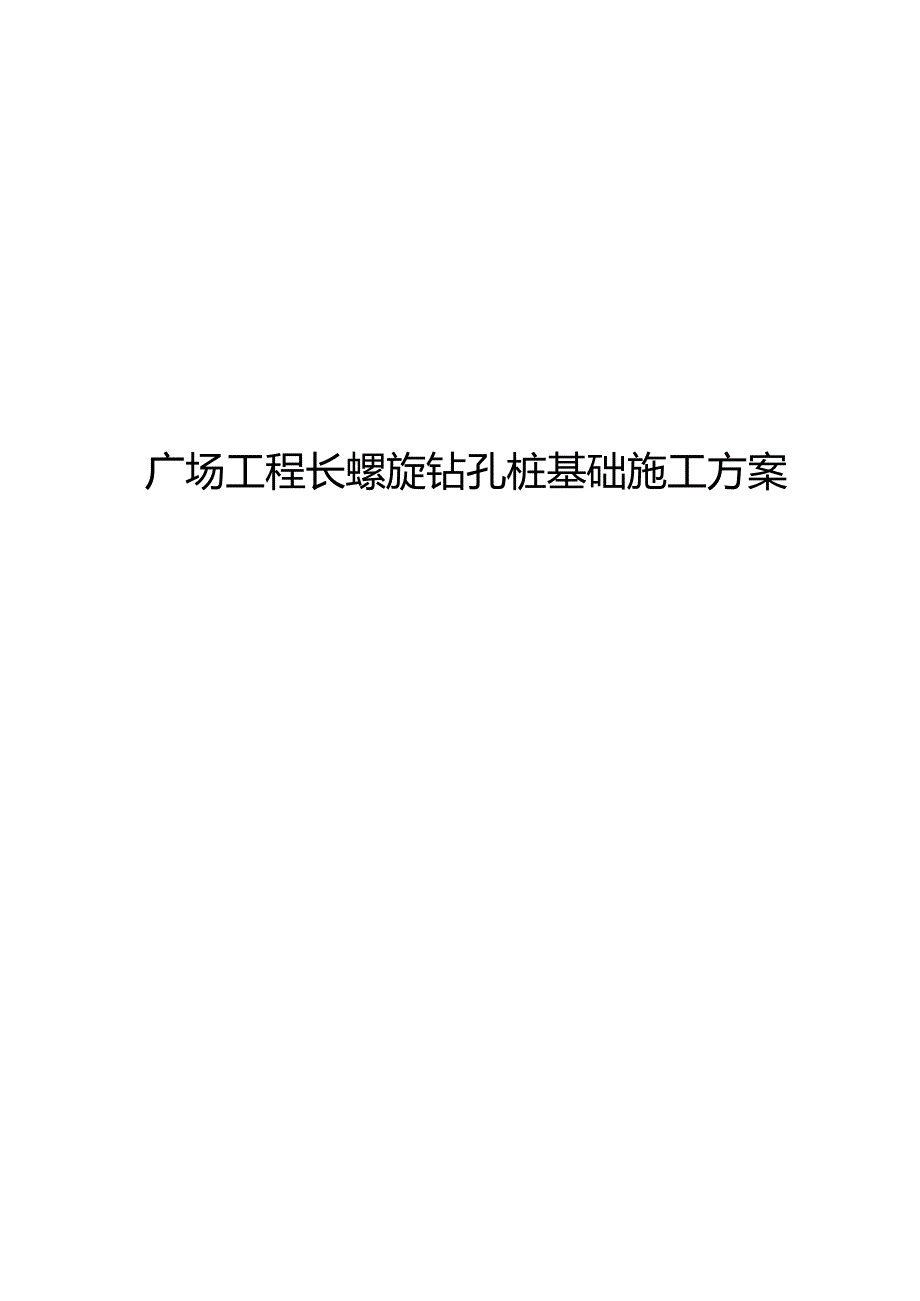

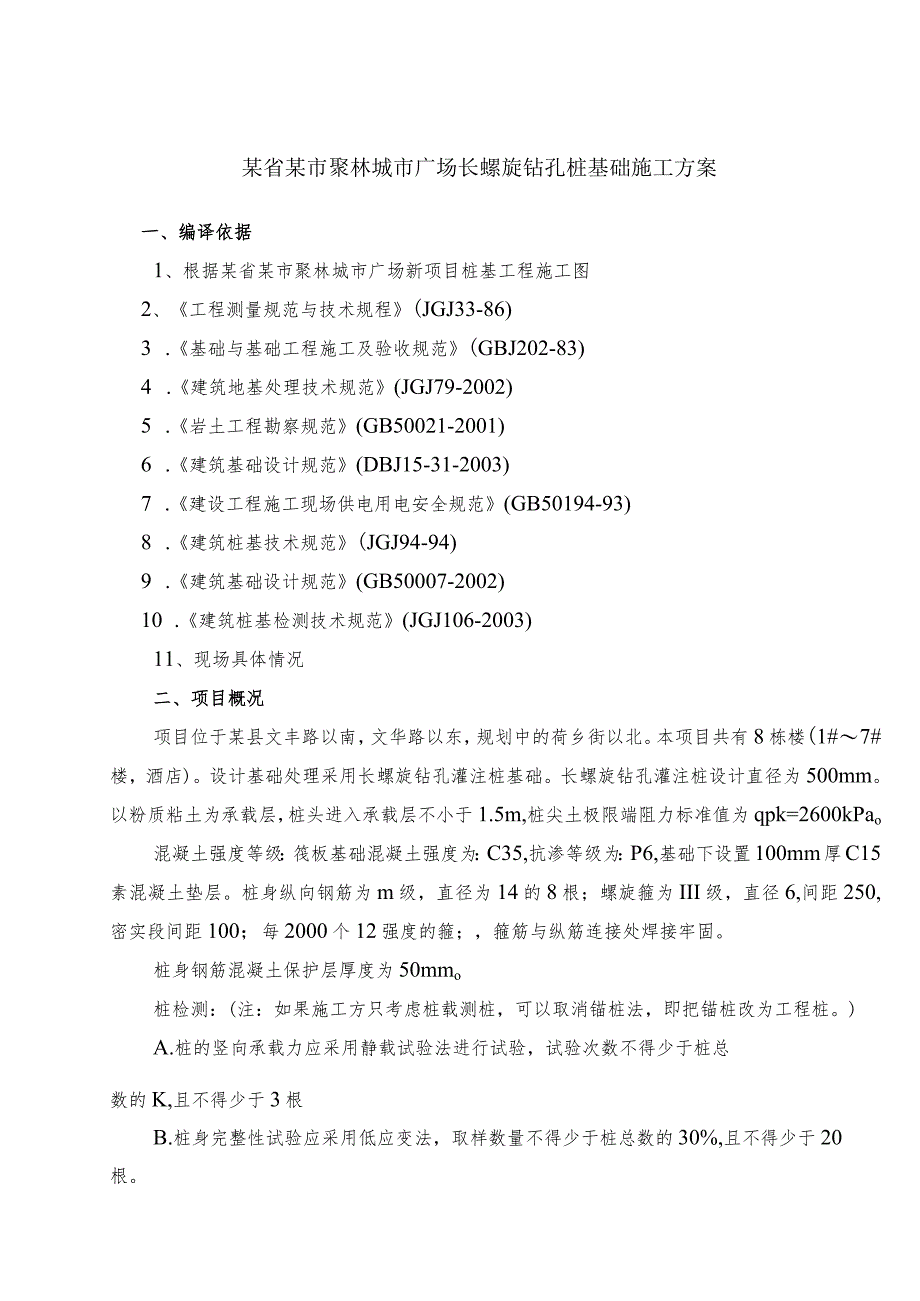

1、广场工程长螺旋钻孔桩基础施工方案某省某市聚林城市广场长螺旋钻孔桩基础施工方案一、编译依据1、根据某省某市聚林城市广场新项目桩基工程施工图2、工程测量规范与技术规程(JGJ33-86)3 .基础与基础工程施工及验收规范(GBJ202-83)4 .建筑地基处理技术规范(JGJ79-2002)5 .岩土工程勘察规范(GB50021-2001)6 .建筑基础设计规范(DBJ15-31-2003)7 .建设工程施工现场供电用电安全规范(GB50194-93)8 .建筑桩基技术规范(JGJ94-94)9 .建筑基础设计规范(GB50007-2002)10 .建筑桩基检测技术规范(JGJ106-2003)1

2、1、现场具体情况二、项目概况项目位于某县文丰路以南,文华路以东,规划中的荷乡街以北。本项目共有8栋楼(1#7#楼,酒店)。设计基础处理采用长螺旋钻孔灌注桩基础。长螺旋钻孔灌注桩设计直径为500mm。以粉质粘土为承载层,桩头进入承载层不小于1.5m,桩尖土极限端阻力标准值为qpk=2600kPao混凝土强度等级:筏板基础混凝土强度为:C35,抗渗等级为:P6,基础下设置100mm厚C15素混凝土垫层。桩身纵向钢筋为m级,直径为14的8根;螺旋箍为III级,直径6,间距250,密实段间距100;每2000个12强度的箍;,箍筋与纵筋连接处焊接牢固。桩身钢筋混凝土保护层厚度为50mmo桩检测:(注:

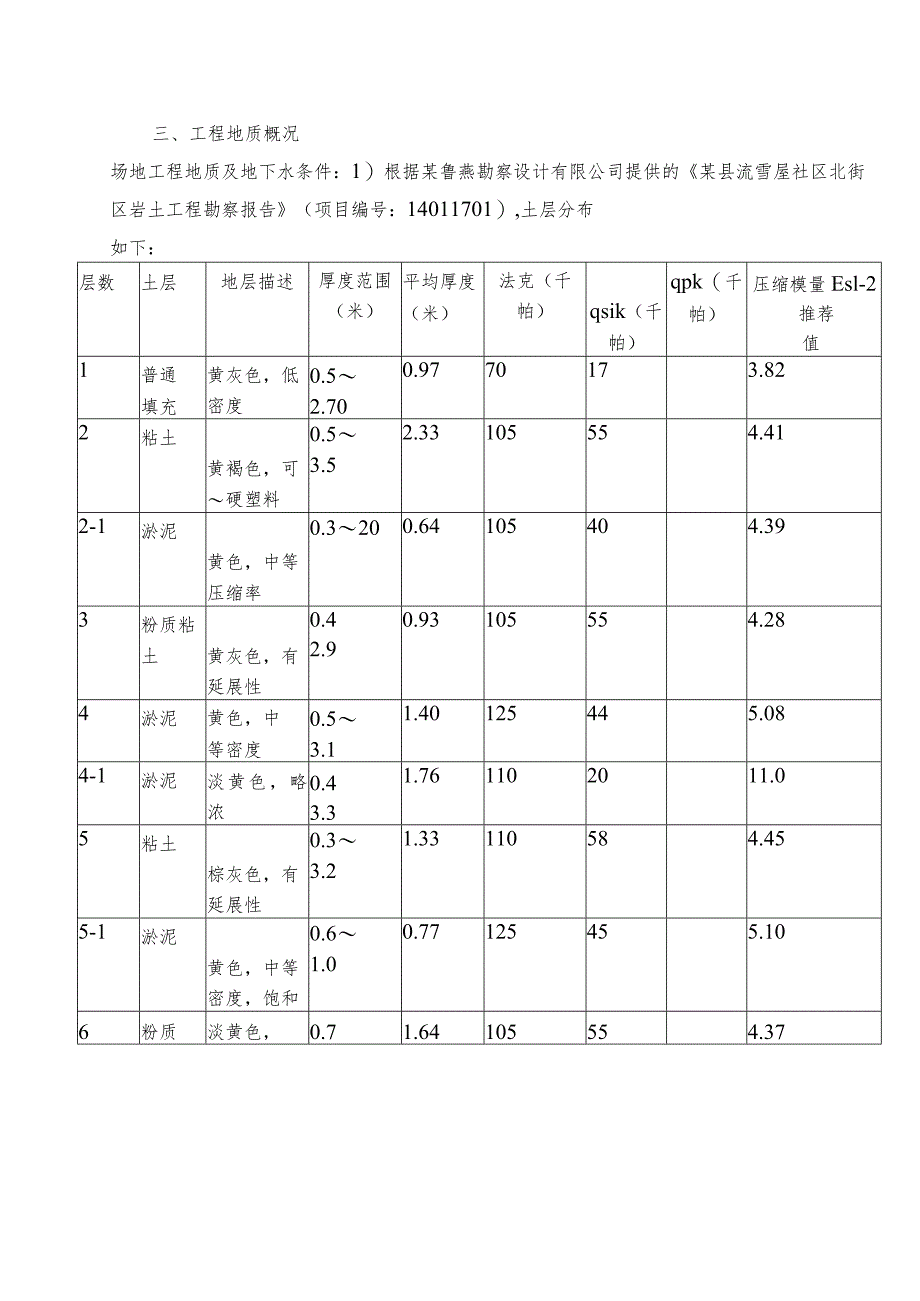

3、如果施工方只考虑桩载测桩,可以取消锚桩法,即把锚桩改为工程桩。)A.桩的竖向承载力应采用静载试验法进行试验,试验次数不得少于桩总数的K,且不得少于3根B.桩身完整性试验应采用低应变法,取样数量不得少于桩总数的30%,且不得少于20根。三、工程地质概况场地工程地质及地下水条件:1)根据某鲁燕勘察设计有限公司提供的某县流雪屋社区北街区岩土工程勘察报告(项目编号:14011701),土层分布如下:层数土层地层描述厚度范围(米)平均厚度(米)法克(千帕)qsik(千帕)qpk(千帕)压缩模量Esl-2推荐值1普通填充黄灰色,低密度0.52.700.9770173.822粘土黄褐色,可硬塑料0.53.5

4、2.33105554.412-1淤泥黄色,中等压缩率0.3200.64105404.393粉质粘土黄灰色,有延展性0.42.90.93105554.284淤泥黄色,中等密度0.53.11.40125445.084-1淤泥淡黄色,略浓0.43.31.761102011.05粘土棕灰色,有延展性0.33.21.33110584.455-1淤泥黄色,中等密度,饱和0.61.00.77125455.106粉质淡黄色,0.71.64105554.37粘土可以、硬塑料2.77粘土棕黄色,硬塑料0.52.01.21140707.108淤泥淡黄色,中等密度,饱和4.09.67.171504815.09粉质粘土

5、棕黄色,硬塑料1.48.805.151707512008.989-1淤泥黄色,饱和,稠密0.53.01.331705690017.010淤泥黄色,饱和,稠密1.08.805.0118064100018.010-1淤泥黄褐色,硬塑料0.62.601.381808013009.5411粉质粘土棕黄色,棕黄色,硬塑料6.814.210.211908214009.6111-1淤泥黄色,饱和,稠密0.74.001.8319066110020.012粘土黄棕色、棕黄色、硬塑料未穿透21086150010.25四、建设总体部署(一)施工准备工作计划:施工准备是整个施工生产的前提。根据项目内容和项目实际情况,

6、公司与项目部共同制定施工准备方案。为项目的顺利推进打下良好的基础。施工准备工作时间表序列号项目内容方法几天完成组织者,审批单位1建立施工组织设立项目经理部门,确定每个团队及其成员。1施工单位2绘图混合桩基施工图。2建设、施工、监理、设计单位3施工组织设计雅备确定施工方案、质量技术安全等措施,并报请审查。2建设单位、监理单位4写一份建设预算计算工程量、人工量、材料配额和机械班次。4施工单位5现场定位与布置点对线审查,建立平面图和建筑定位和控制细节。1建设单位、监理单位6混凝土配合比混凝土配合比设计。8实验室7现场布置水、电及临时设施按总体规划布置。4施工单位8劳动力进入和教育组织劳动力陆续进场,

7、开展三级安全技术教育。2施工单位9主要设备方式机械设备到位。1施工单位10主要材料方法一些紧急材料进来了。1施工单位11施工方案及施工技术公开施工方案和施工技术应向相关人员和团队认真交底。1施工单位12交底进度计划明确每个部门的总体日程安排和任务和期限Q1施工单位13质量安全交底明确质量等级的特殊要求,加强安全劳动保护。1施工单位(二)技术准备:施工前的准备工作必须认真认真,否则会造成人力物力的浪费。施工准备范围可根据施工阶段不同进行划分。1、组织专业人员熟悉图纸,对图纸进行自查,熟悉和掌握施工图的全部内容和设计意图。发现问题,提前与建设单位、设计单位协商,参与建设单位、设计单位、监理单位组织

8、的设计交底和图纸综合审查。2、编制施工图预算,根据施工图计算出桩基工程所需的详细材料数量、人工数量、大型机械班次等,制定进度和供货计划,更好地控制成本,并减少消耗。3、做好技术交底工作。本项目各工序开工前均需进行技术交底。技术交底是施工企业技术管理的重要制度,是保证工程质量的重要因素Q做到这一点,科学组织施工,按照合理的程序和技术进行施工。3、材料制作准备:确保按计划供应材料和工程机械对整个施工过程至关重要,否则将直接影响施工工期。1)材料准备根据施工进度计划和施工预算的分析,建筑材料应根据实际情况分批进场。2)工程机械的准备根据项目场地、施工面、工期等因素,临时选用以下主要机械设备:序列口机

9、械设备名规格数量机械条八评论1KLB600履带式1个好的2搅拌机350型1个好的3焊机22KW1套好的4长螺旋杆GS-1530m好的5钻头2_好的6振动锤1_好的7细绳自制IOm好的桩芯混凝8手推车用手推8个好的9全站仪DTA1套好的测量,监控1O精神层面SL1套好的测量,监控11钢带50公1好的测量,监控12汽车起重机1套好的测量,监控13磨料切割机3千1套好的14饲管1套好的其中1.2M815其他辅助设备4、施工组织准备:为实现本项目建设的高质量、高速、安全、文明、低耗的目标,本项目采用设立项目管理部的管理制度。项目管理部由项目经理、技术负责人、施工人员、专职安检员、专职质检员、材料工、资

10、料员、化验员等成员组成。在建设单位、监理单位和公司的指导下,对工程的工期、质量和安全进行组织、协调、控制和决策,对整个生产建设要素进行动态管理。实施的。5、施工现场准备:1)施工现场控制网络会同有关单位做好现场交接工作,包括测量控制点及相关技术资料,并对控制点进行审核。根据给定的控制点,对场地内的永久桩进行测量和设置,做好保护工作,作为工程测量的依据。2)完成现场“三通一平”工作。六、施工总图1、临时施工。2、施工现场布置:根据现场情况确定3、施工水电使用现场临时水电系统,该系统已与施工现场相连。四、施工技术与措施(一)工艺原理使用长螺旋钻将混凝土现浇桩钻孔至设计标高。停止钻孔后,同时将内管钻

11、头上设置的混凝土孔穿过混凝土孔,将混凝土压入。将钢筋笼压入桩身。当混凝土压到桩顶时,浇注的混凝土应超过桩顶50cm,以保证桩顶混凝土的强度。(二)工艺流程桩的定位、审查一钻机就位一钻孔至设计深度一最终孔验收一浇筑混凝土一清土起吊钻杆一浇筑混凝土至设计桩顶以上50Omnl一起吊钢笼并振捣锤子一启动振动锤并下放钢筋笼一将钢筋笼插入设计标高一将钻机转移到下一个桩位一施工完成一桩基检测1.测量和还清:以业主提交的测控基准点为控制点,建立封闭式线控网络,在场地周围建立封闭式线控网络,在松散桩上放置小木桩,并在桩顶钉上带有小铁钉的木桩。审核无误后,方可进行施工。施工计量精度:按工程计量规范(GB50026

12、-93)o2、打桩机就位:将基本就位的打桩机用钢丝锤对中并悬线,调整打桩机位置,直至钻孔中心与桩位中心重合;必须保持稳定不倾斜或位移,以准确控制钻孔深度,在框架或机筒上制作控制尺,以便在施工过程中观察和记录Q3、钻孔:当钻头刚接触地面时,先关闭钻头的密封,钻孔速度要慢。正常钻孔速度可控制在l-L50mmin0钻进过程中,如果钻头卡住,钻机晃动或漂移,应停止钻进,查明原因,采取纠正措施后,方可继续钻进钻井作业应轮班连续进行,并认真填写钻井施工记录。随时注意土层变化,在土层变化的地方取土样,记录在记录表中,并与地质剖面核对。4、钻孔后的土方应及时清理干净,运至指定地点堆放。5 .端孔:当钻孔达到设

13、计标高时,由设计、施工、监理、施工等单位代表按有关验收条件和设计要求进行验收。确定完端孔后,即可停止钻孔。6 .混凝土浇筑混凝土必须符合设计和规范要求,混凝土坍落度应控制在180-20Omm以内,具有良好的和易性和流动性。混凝土坍落度应现场检测,不合格的混凝土不得用于本工程。起吊钻杆接近地面时,放慢起吊速度,及时清理孔处渣土,保证桩头混凝土质量。专人负责观察泵压和钻机的起吊。钻杆提升速度应与抽速相匹配,注入提升速度应控制在2.5mInin。注入表面。每台打桩机每班生产一组试块,并按规范要求专人负责生产、维修、检验。年龄为28天。7 .钢筋笼制作:必须满足设计要求和钢筋混凝土施工规范要求。钢筋笼上必须设置保护层垫(保护层厚度为50mm);加强骨架外侧应设置控制保护层厚度的垫板。在主筋上,垂直间距为2m,水平圆周不应小于4,并应均匀布置,骨架顶部应设置吊环。纵筋长度应焊接,纵横筋连接处应焊接牢固。钢筋骨架制作完成后,应按桩节数存放;存放时,小直径桩的堆放层数不得超过两层,大直径桩不得堆放,以防变形;存放时,骨架下部应垫方木或其他物品,上盖。8 .钢筋笼安装
