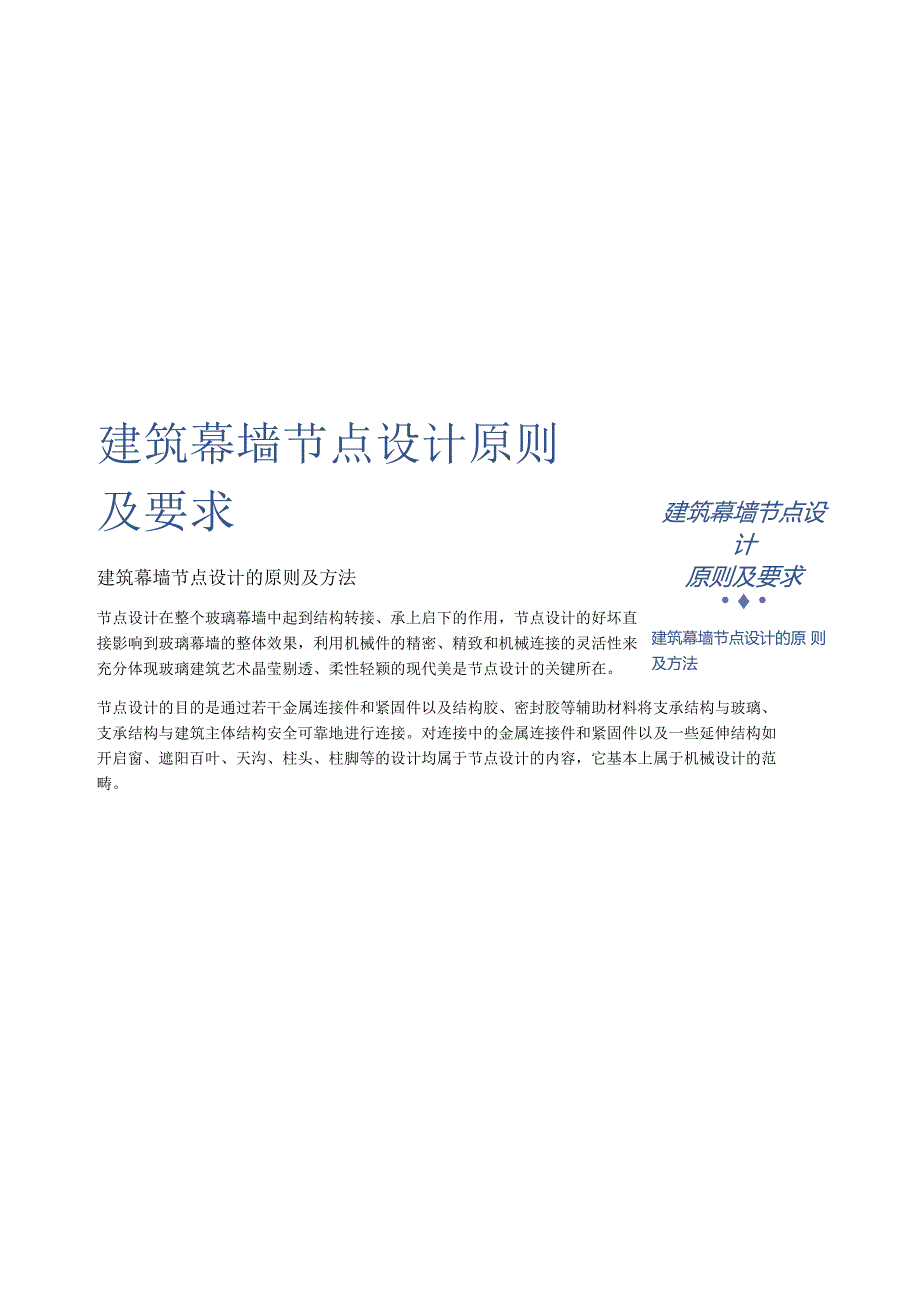

1、建筑幕墙节点设计原则及要求建筑幕墙节点设计的原则及方法在此处键入文档摘要。摘要通常为文档内容的简短概括。在此处键入文档摘要。摘要通常为文档内容的简短概括。建筑幕墙节点设计原则及要求建筑幕墙节点设计的原则及方法节点设计在整个玻璃幕墙中起到结构转接、承上启下的作用，节点设计的好坏直接影响到玻璃幕墙的整体效果，利用机械件的精密、精致和机械连接的灵活性来充分体现玻璃建筑艺术晶莹剔透、柔性轻颖的现代美是节点设计的关键所在。建筑幕墙节点设计原则及要求 建筑幕墙节点设计的原 则及方法节点设计的目的是通过若干金属连接件和紧固件以及结构胶、密封胶等辅助材料将支承结构与玻璃、支承结构与建筑主体结构安全可靠地进行连
2、接。对连接中的金属连接件和紧固件以及一些延伸结构如开启窗、遮阳百叶、天沟、柱头、柱脚等的设计均属于节点设计的内容，它基本上属于机械设计的范畴。金属幕墙一一金属面板取代玻璃制作成幕墙结构铝塑复合板、铝单板、蜂窝铝板、不锈钢板 艺术表现力强、色彩丰富、质量轻、抗震好、安装和维修方便 一、金属幕墙的分类 类型：铝单板、蜂窝铝板、搪瓷板、不锈钢板幕墙铝塑复合板、金属夹心板幕墙按表面处理：光面板、亚光板、压型板、波纹板 组成和构造：附着型&构架型铝板 轻质、耐久性好、装饰性强 单层铝板、复合铝板、蜂窝铝板(1)单层铝板 铝板厚度：一般2.5mm 背面设加强筋：铝带 刚度大一满足大面积的需要 铝板内侧+岩
3、棉、矿渣板保温隔声/外墙装饰板材常用涂层铝材、薄钢板、不锈钢和钛合金芯材为矿棉板或聚苯乙烯泡沫板保温隔热性好墙体厚度取决于保温隔热要求，大的板材厚度不小于50mm采光顶一一建筑物的屋顶、雨篷等的全部或部分材料被玻璃、塑料、玻璃钢等透光材料所取代,所形成的具有装饰和采光功能的建筑顶部结构构件一、采光顶饰面的特点1、提供了遮风避雨的室内环境、使人有置身于室外开放空间的感觉2、屋顶结构形式一般有钢筋混凝土结构和钢结构M边形多边形多边形多边形灯合有力单坡单排弧形三角傕形复合尖谊形复合BS形井格梁节点设计需遵循的五大基本准则1、安全性2、规范性3、经济性4、灵活性5、艺术性1、安全性玻璃幕墙是建筑物的外
4、围护结构，连接件应保证在重力荷载、风荷载、地震力和主体结构位移及其组合作用下，幕墙内部不会产生过大内力，保证其安全性。通常要保证幕墙结构与建筑主体结构之间为弹性连接，不会因建筑主体结构的变形而引起玻璃幕墙的破坏；任何一块幕墙的玻璃面板均能单独更换，玻璃面板损坏或更换所引起的负荷变化，不应导致支承结构的破坏;支承及连接件除符合幕墙受力及建筑美观外，还应有吸收平面变形的能力，必要时支承装置需要做成活连接;金属件与玻璃间不应直接接触，中间应该加衬垫材料，如尼龙、橡胶等。实现这一点就要求对结构计算模型和玻璃的受力特点有充分的了解，任何一个节点的设计都离不开结构计算模型的受力基础和玻璃本身的受力特点这个
5、基础，在这些基础上对连接件进行必要的力学计算是安全设计的前提，同时还要对材料、加工工艺、加工精度、安装装配工艺进行考虑。连接件的传力路径要求简捷、直接。2、规范性玻璃幕墙的节点设计必须符合现行的JG1832010中华人民共和国工业行业标准，此外DG102一203玻璃幕墙工程技术规范、JGJn3-97建筑玻璃应用技术规程、CECSl722010点支式玻璃幕墙工程技术规程对与节点设计有关的一些问题都作了规定，如:玻璃的安装、构件的计算强度、连接件的材料、表面处理、加工精度等，在设计过程中要遵守。例如:JJGIOZ一2030玻璃幕墙工程技术规范对单层玻璃与槽口的配合尺寸以及中空玻璃与槽口的配合尺寸进
6、行了规定。3、经济性效益是一个企业发展和前进的生命所在，玻璃幕墙是建筑艺术与机械精度的完美结合，其很大一部分工作是机械零件的加工和装配。机械设计不但要满足玻璃幕墙对定位精确、方便安装调整、适应一定的结构位移及生产施工所产生的偏差的要求，同时还要美观易维修，有效地控制生产安装成本，适应日益激烈的市场竞争。因此，节点设计要从设计、生产、材料、施工及管理等各个环节人手，以设计为龙头，充分发挥机械专业的灵活性，满足各种合理的要求，要相同结构下尽可能沿用成熟的技术，可以使零件批量生产、提高生产效率;设计零部件时要尽可能考虑到加工厂现有的加工能力及工艺水平和提供原材料的市场情况，降低成本；选择装配关系时要
7、考虑现场施工的难易，减小施工难度;同时在日常工作中，加强管理，对常用的节点进行分类、对机械零件进行标准化整理，促进图纸的标准化，提高设计效率。4、灵活性随着玻璃幕墙的日益发展，它已被越来越多的建筑师所认可和采用，现在它已经广泛地应用于建筑的各个领域，如玻璃采光顶、玻璃雨篷、玻璃楼梯、开启窗、玻璃百叶等，整个建筑造型越来越复杂，结构形式与周边的条件也纷繁多样，这就要求在进行节点设计中要根据周边条件对连接件进行灵活的变通，不断地进行创新，使它适应多变的结构形式，又能充分满足各种受力条件，充分体现各种建筑艺术效果。5、艺术性节点设计的艺术性即能体现幕墙设计的美感，通常它通过连接件的形式和连接的材料变
8、化以及表面不同的处理方式来体现。如对一些普通钢连接件采用表面粗糙、防腐处理，造成一种工业化的粗犷效果,与玻璃的通透轻颖相对比，体现出一种独特，对连接件采用不锈钢材料，提高加工精度，进行表面抛光或砂光、纯化的处理方法，使连接件表面的金属光泽与玻璃本身的光亮交相辉映，体现一种流动的美感;对连接件表面进行氟碳喷涂或PU喷涂成各种颜色，能实现建筑师和各种构思，可以使建筑物色彩斑斓，也可以使它神秘幽静，形成一个艺术的长廊。幕墙节点图的设计要求幕墙节点图的设计应能清楚表明整个幕墙的材料及构造做法，对节点的设计表达应完整。设计顺序：节点图的设计应首先遵循一定的设计顺序。主要节点应首先设计，编号在前，辅助节点
9、及收边节点靠后设计，编号也靠后。同时，设计主要节点时，应考虑与辅助节点及收边节点的配合，尽量减少对辅助节点及收边节点的特殊处理。原则：节点图设计的基本原则是表达清楚，标注详细。1、每一张节点图都应表达一个完整的设计思想。2、根据幕墙结构及性能的要求，对的主要部分进行详细设计，设计过程中应始终贯彻安全、经济的原则。3、应对节点图的施工定位，与立面图及平面图的对应关系进行详细表述，使节点图具有较高的施工可行性。4、应根据制图规范及三视图原理，对节点设计中的参考投影线及投影面进行合理表达，增强图面的可读性5、将文字标注及引出线摆放整齐，合理选用制图比例，使图面表达整洁美观。6、节点应首先从大样图中索
10、引，也可从其它的节点图中索引，但都应标注清楚。基本内容：节点图设计的内容应至少包括：1、标准节点部分。标准横剖节点，标准纵剖节点。2、纵剖节点部分。窗间墙纵剖节点，封顶纵剖节点，封底纵剖节点。3、横剖节点部分。封边横剖节点，转角横剖节点。4、立柱安装节点部分。5、横梁与立柱的组装节点部分。6、开启扇五金配件装配图部分。7、模具图部分。幕墙和采光顶装饰构造幕墙的特点1、造型美观，装饰效果好幕墙打破了传统的建筑造型模式，窗与墙在外形上没有了明显的界线，从而丰富了建筑造型。2、质量轻，抗震性能好幕墙材料的质量一般每平方米在3050kg,是混凝土墙板的1517,大大减轻了围护结构的自重。3、施工安装简
11、便，工期较短幕墙构件大部分是在工厂加工而成的，因而减少了现场安装操作的工序。4、维修方便幕墙构件多由单元构件组合而成，局部有损坏是可以很方便地维修或更换，从而延长了幕墙的使用寿命。幕墙是外墙轻型化、工厂化、装配化、机械化较理想的形式，因此在现代大型建筑和高层建筑上得到了广泛应用。但是，幕墙造价较高，材料及施工技术要求高，有的幕墙材料如玻璃、金属等，存在着反射光线对环境的光污染问题，玻璃材料还容易破损下坠伤人等等。幕墙的类型和组成材料(1)类型按照幕墙所采用的饰面材料通常有以下类型：1、玻璃幕墙玻璃幕墙主要是应用玻璃这种饰面材料，覆盖在建筑物的表面的幕墙。采用玻璃幕墙作外墙面的建筑物，显得光亮、
12、明快、挺拔，有较好的统一感。玻璃幕墙制作技术要求高，而且投资大、易损坏、耗能大，所以一般只在重要的公共建筑立面处理中运用。2、金属幕墙金属幕墙表面装饰材料是利用一些轻质金属，如铝合金、不锈钢等，加工而成的各种压型薄板。这些薄板经表面处理后，作为建筑外墙的装饰面层，不仅美观新颖、装饰效果好，而且自重轻、连接牢靠，耐久性也较好。3、铝塑板幕墙铝塑板幕墙是利用铝板与塑料的复合板材进行饰面的幕墙。该类饰面具有金属质感，晶莹光亮、美观新颖、豪华，装饰效果好，而且施工简便、连接牢靠，耐久、耐候性也较好，应用相当广泛。4、石材幕墙石材幕墙是利用天然的或者人造的大理石与花岗岩进行外墙饰面。该类饰面具有豪华、典
13、雅、大方的装饰效果，可点缀和美化环境。该类饰面施工简便、操作安全，连接牢固可靠，耐久、耐候性很好。5、轻质混凝土挂板幕墙轻质混凝土挂板幕墙是一种装配式轻质混凝土墙板系统。由于混凝土的可塑性较强，墙板可以制成表面有凹凸变化的形式，并喷涂各种彩色涂料。按有框架方式分为有框架幕墙和无框架全玻幕墙。(2)幕墙的主要组成材料幕墙主要由骨架材料、饰面板及封缝材料组成。为了安装固定和修饰完善幕墙，还应配有连接固定件和装饰件等。1、框架材料幕墙骨架是幕墙的支撑体系，它承受面层传来的荷载，然后将荷载传给主体结构。幕墙骨架一般采用型钢、铝合金型材和不锈钢型材等材料，另一类是用于各种连接与固定型材的连接件和紧固件。
14、型钢多用工字形钢、角钢、槽钢、方管钢等，钢材的材质以Q235为主，这类型材强度高，价格较低,但维修费用高。铝合金型材多为经特殊挤压成型的铝镁合金(LD31)型材，并经阳极氧化着色表面处理。型材规格及断面尺寸是根据骨架所处位置、受力特点和大小而决定的。P117中表5.1所列为常见国产铝合金型材玻璃幕墙系列的骨架断面尺寸、特点及适用范围，这类型材价格较高，但构造合理，安装方便，装饰效果好。不锈钢型材一般采用不锈钢薄板压弯或冷轧制造成钢框格或竖框，造价高，规格少。连接固定件固定件主要有金属膨胀螺栓、普通螺栓、拉狮钉、射钉等：连接件多采用角钢、槽钢、钢板加工而成，其形状因应用部位的不同和用于幕墙结构的
