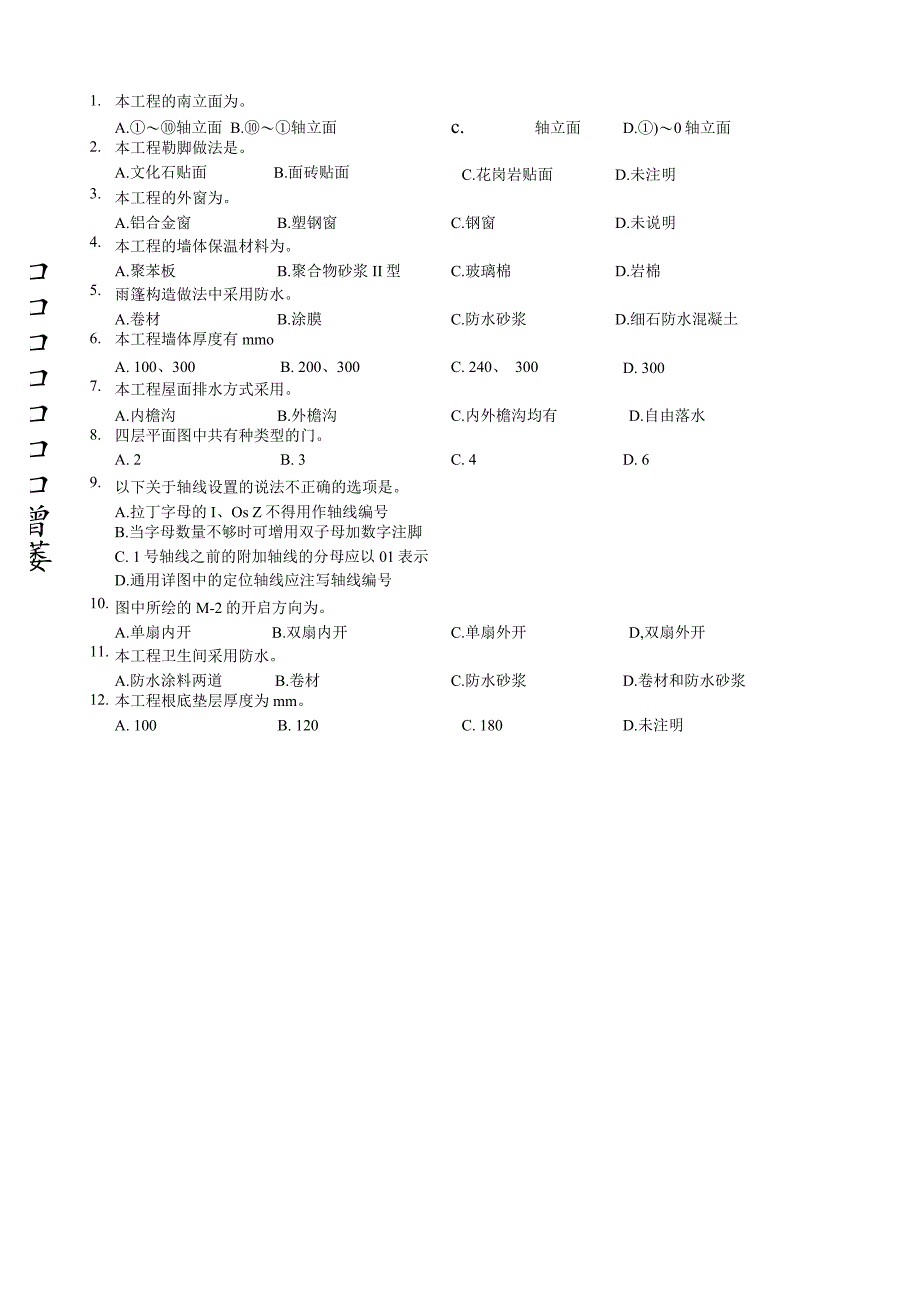

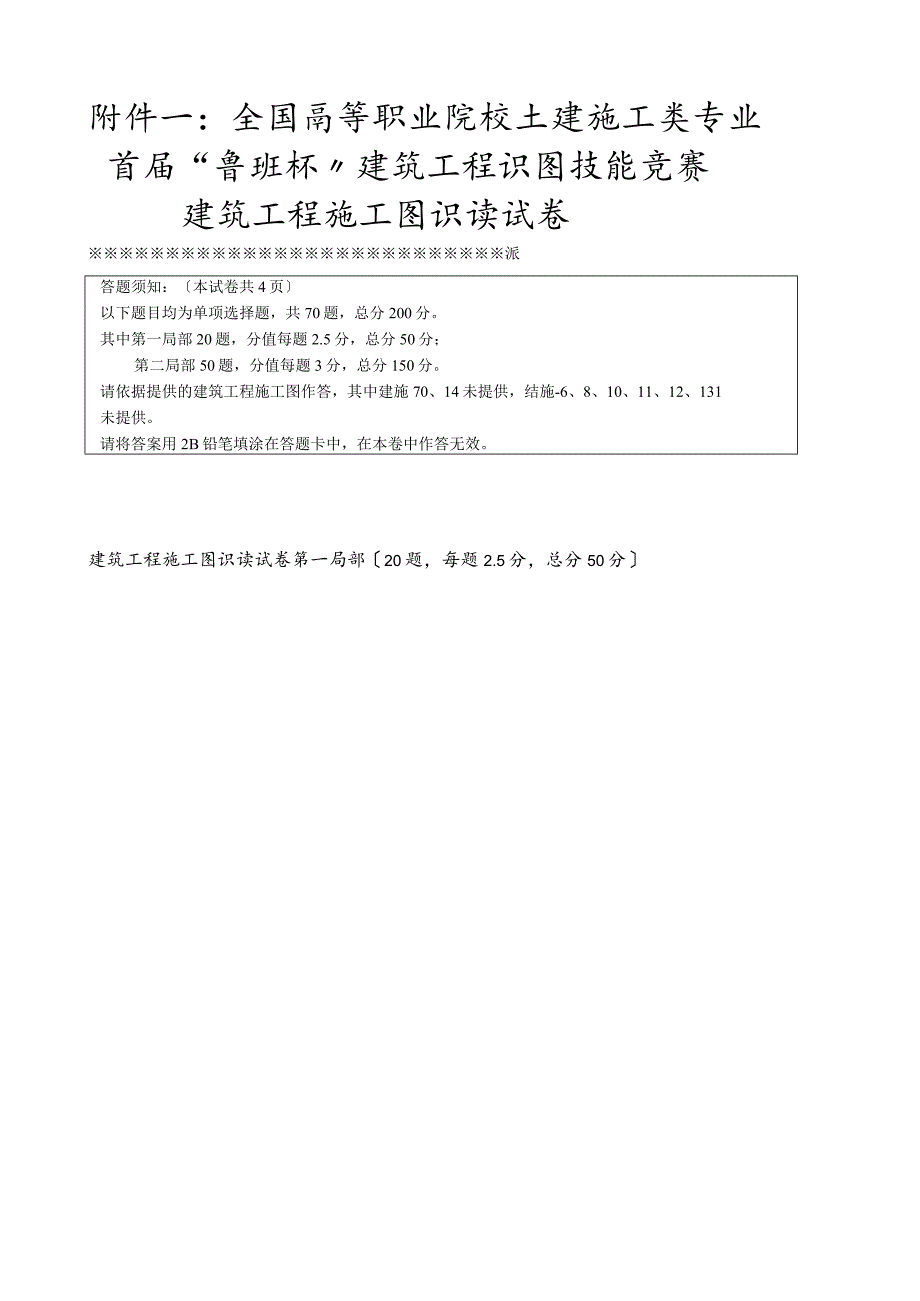

1、附件一：全国鬲等职业院校土建施工类专业首届“鲁班杯建筑工程识图技能竞赛建筑工程施工图识读试卷派答题须知：本试卷共4页以下题目均为单项选择题，共70题，总分200分。其中第一局部20题，分值每题2.5分，总分50分；第二局部50题，分值每题3分，总分150分。请依据提供的建筑工程施工图作答，其中建施70、14未提供，结施-6、8、10、11、12、131未提供。请将答案用2B铅笔填涂在答题卡中，在本卷中作答无效。建筑工程施工图识读试卷第一局部20题，每题2.5分，总分50分口口口口口口口曾萎1.本工程的南立面为。A.轴立面 B.轴立面c.轴立面D.)0轴立面2.本工程勒脚做法是。A.文化石贴面B
2、.面砖贴面C.花岗岩贴面D.未注明3.本工程的外窗为。A.铝合金窗B.塑钢窗C.钢窗D.未说明4.本工程的墙体保温材料为。A.聚苯板B.聚合物砂浆II型C.玻璃棉D.岩棉5.雨篷构造做法中采用防水。A.卷材B.涂膜C.防水砂浆D.细石防水混凝土6.本工程墙体厚度有mmoA. 100、300B. 200、300C. 240、 300D. 3007.本工程屋面排水方式采用。A.内檐沟B.外檐沟C.内外檐沟均有D.自由落水8.四层平面图中共有种类型的门。A. 2B. 3C. 4D. 69.以下关于轴线设置的说法不正确的选项是。A.拉丁字母的I、Os Z不得用作轴线编号B.当字母数量不够时可增用双子母
3、加数字注脚C. 1号轴线之前的附加轴线的分母应以01表示D.通用详图中的定位轴线应注写轴线编号10.图中所绘的M-2的开启方向为。A.单扇内开B.双扇内开C.单扇外开D,双扇外开11.本工程卫生间采用防水。A.防水涂料两道B.卷材C.防水砂浆D.卷材和防水砂浆12.本工程根底垫层厚度为mm。A. 100B. 120C. 180D.未注明13.1#楼梯第2跑梯段水平投影长度为mm。D.1650A.2800B.1600C.448014 .1#楼梯第1跑梯段步数为。A.11B.15C.16D.1715 .2#楼梯梯井宽度为mmoA.3600B.3350C.150D.未注明16 .本工程0轴立面外墙饰
4、面做法有种。A.2B.3C.4D.517 .三层窗台标高为m。A.8.500B.8.400C.10.300D.1.018 .本工程框架结构抗震等级为。A.一级B.二级C.三级D.四级19 .本工程中框架柱混凝土强度等级说法正确的选项是。A.全部采用C25B.全部采用C30C.二层以下C30,其余均为C25D.图中未明确20 .4.150梁平法施工图中KLlO（5）支座通长筋为。A.420B.4322C.2020D.2022建筑工程施工图识读试卷第二局部50题，每题3分，总分150分21.22.23.24.25.26.27.28.29.30.31.入口处台阶每步踢面高度为mm。A.150B.14
5、0C.300D.250本工程大厅层高为moA.4.2B.4.5C.7.5D.7.8本工程建筑高度为m（算至檐口顶）。A.15.9B.15.3C.15.0D.15.6本工程隔汽层做法是。A.素水泥浆一道B.防水剂一道C.冷底子油一道D.一毡二油本工程二层盥洗室楼面建筑标高为。A.4.150B.4.180C.4.200D.未注明建施-3中D轴处窗GC-I绘制有误，表示方法正确的选项是。A.B.C.D.本工程有关屋面做法正确的选项是。A.材料找坡B.结构找坡C.屋面排水坡度1%D.屋面排水坡度3%本工程中以下说法错误的选项是。A.建施图中屋面标高为结构面标高B.墙体材料采用了加气混凝土砌块C.房间阳
6、角采用1:3水泥砂浆做护角D.内门均为实木门四层平面卫生间窗户洞口尺寸为（单位：mm）oA.宽2100、高1800B.宽1800、高2100C.宽2100、高2100D.宽1800、高1800三层楼面的建筑标高为moA.绝对标高7.500B.绝对标高7.450C.绝对标高32.450D.绝对标高32.500二层卫生间板底标高（结构标高）为moA.4.100B.4.150C.4.000D.3.95032.以下说法不正确的选项是。A.建筑总平面图中应标明绝对标高C.指北针应画在首层平面图33.1-1剖面图与平面图不一致的是。B.剖切符号应绘制在首层平面图D.构造详图比例一般为1:10034.A.水
7、平方向尺寸B.楼层标高1#楼梯间内栏杆高度有mm(护窗栏杆除外)。A.900B.1050C.nC.900、1050D.窗D.以上均不正确35.轴立面图与平面图中不一致的是。A.三层窗B.雨篷C.女儿墙D.J36.根底墙体防潮层做法正确的选项是。A.-0.060处设置20厚1：2水泥砂浆防潮层B.0.060处设置60厚C20细石混凝土防潮层C.图中未说明D.图中说法存在矛盾之处37.根底平法施工图中A-A断面应为。A.B.C.D.38.根底平法施工图中B-B断面应为。A.B.C.D39.根底平法施工图中轴处DJJol基底标高为。A.-1.300B.-2.100C.-3.400D.以上全不正确40
8、.4.150梁平法施工图中存在错误或矛盾的是。A.KL3(3)B.KL4(3)C.KL5D.L3(1)41.4.150梁平法施工图中存在错误或矛盾的是。A.KLl(2)B.KL2C.KLlO(5)D.KLll(1)42.10.750梁平法施工图中存在错误或矛盾的是。A.KL13(7)B.KL14(5)C.KL18D.L243.10.750梁平法施工图中轴处KL15(3)的段跨中截面正确的选项是。A.B.C.D.44 .按照平法图集IlGl(H的要求，当梁侧面构造筋的拉筋未注明时，以下做法不正确的选项是。A.梁宽W350mm,拉筋直径=6mmB.梁宽35Omm时，拉筋直径=8mmC.拉筋间距为加
9、密区箍筋间距的两倍D,拉筋间距为非加密区箍筋间距的两倍45 .本工程中根底墙体采用了。A.MUI5蒸压灰砂豉B.加气混凝土砌块，强度等级A5C.MlO水泥砂浆D.M5.0混合砂浆46 .根底平法施工图中关于“DJpO3,250/150”说法正确的选项是。A. DJpO3,25O15O为坡形普通独立根底，端部高度250、根部高度400B. DJpO3,25O15O为坡形杯口独立根底，端部高度250、根部高度400C. DJpO3,250/150为坡形普通独立根底，端部高度150、根部高度250D. DJpO3,25O15O为坡形杯口独立根底，端部高度150、根部高度25047 .轴交轴处框架柱标
10、高11.100处配筋截面应为。A.B.C.D.48 .轴交轴标高12.850处框柱配筋截面应为。500X500 4025 8200500X500 41258100500X500 4228100212021202201-11-1此处无柱A.B.C.D.49.根底顶面-15.000柱平法施工图存在错误的选项是。A. KZlB. KZ2C. KZ5D.全部正确50. 4.150梁平法施工图中所有梁箍筋的型式为。A.单肢箍B.双肢箍C.四肢箍D.双肢箍和四肢箍均有51. 4.150梁平法施工图中KL7(7)轴段左支座处截面配筋图正确的为。A.B.C.D.52. 4.150梁、板平法施工图中存在缺漏的是
11、。A.缺雨篷B.梁配筋局部未注明C.板配筋局部未注明D.无缺漏53. 10.750梁平法施工图中KL13(7)标注中出现的“G8如2表示。A.梁侧面构造钢筋B.梁侧面受扭纵筋C.架立钢筋D.以上全不正确54. 10.750梁平法施工图中KL17(7)的吊筋构造做法应为。A.B.C.D.55. 4.150板平法施工图中轴的轴区域楼板的板底钢筋短边方向为。C. 10()125 D. 10(3)150B.伸至梁中心线且不应小于5d, d为受力钢筋直径D.不应小于5d, d为受力钢筋直径A.8()150B.8(3)18056. 现浇板板底钢筋锚固长度应满足。A.伸至梁中心线C.应满足受拉钢筋最小锚固长
12、度57.现浇板板上预留的孔洞，当洞口尺寸。A.B.C.D.圆形洞直径不大于300mm时, 圆形洞直径不大于300mm时, 矩形洞边长不大于300mm时, 矩形洞直径不大于300mm时,受力钢筋绕过孔洞，可不另设补强钢筋受力钢筋绕过孔洞，且必须另设补强钢筋受力钢筋截断，可不另设补强钢筋受力钢筋绕过孔洞，且必须另设补强钢筋58 .4.150板平法施工图中LB2的混凝土最小保护层厚度为。A.15mmB.20mmC.25mmD.30mm59 .以下说法正确的选项是。A.当柱混凝土强度等级高于梁一个等级时，梁柱节点处混凝土必须按柱混凝土强度等级浇筑B.当柱混凝土强度等级高于梁一个等级时，梁柱节点处混凝土
13、可随梁混凝土强度等级浇筑C.当柱混凝土强度等级高于梁两个等级时，梁柱节点处混凝土可随梁混凝土强度等级浇筑D.柱混凝土强度等级不允许高于梁两个等级60 .填充墙施工做法正确的选项是。A.填充墙顶与梁板底之间不得顶紧B.由下而上逐层砌筑至梁板底61.62.63.64.C.填充墙砌至梁板底附近，待砌体沉实后再由上而下逐层用斜砌法顶紧填实D.填充墙砌至梁板底附近，待砌体沉实后再由下而上逐层用斜砌法顶紧填实4.150板平法施工图中LBl板面受力钢筋间距为。A.100B.150C.200D.本工程采用的根底型式为。A.独立根底B.十字交叉条形根底C.筏形根底D.10.750梁平法施工图KLl(2)箍筋加密区间距为。A.50B.100C.150D.梁内第一根箍筋位置为。A.自柱边起B.自梁边起C.自柱边或梁边50mm起D.自柱边或梁边100mm起250桩根底20065.轴交。轴处KZ4柱下根底基底标高为。66.A.-1.200B.-1300C.-1.400D.-2.100以下说法不正确的选项是。A.主梁内在次梁作用处箍筋应贯穿布置B.未注明附加箍筋肢数同梁箍筋C.未注明附加箍筋直径同梁箍筋D.未注明附加箍筋间距为100mm67.轴间入口雨篷板厚为mmo68.A
