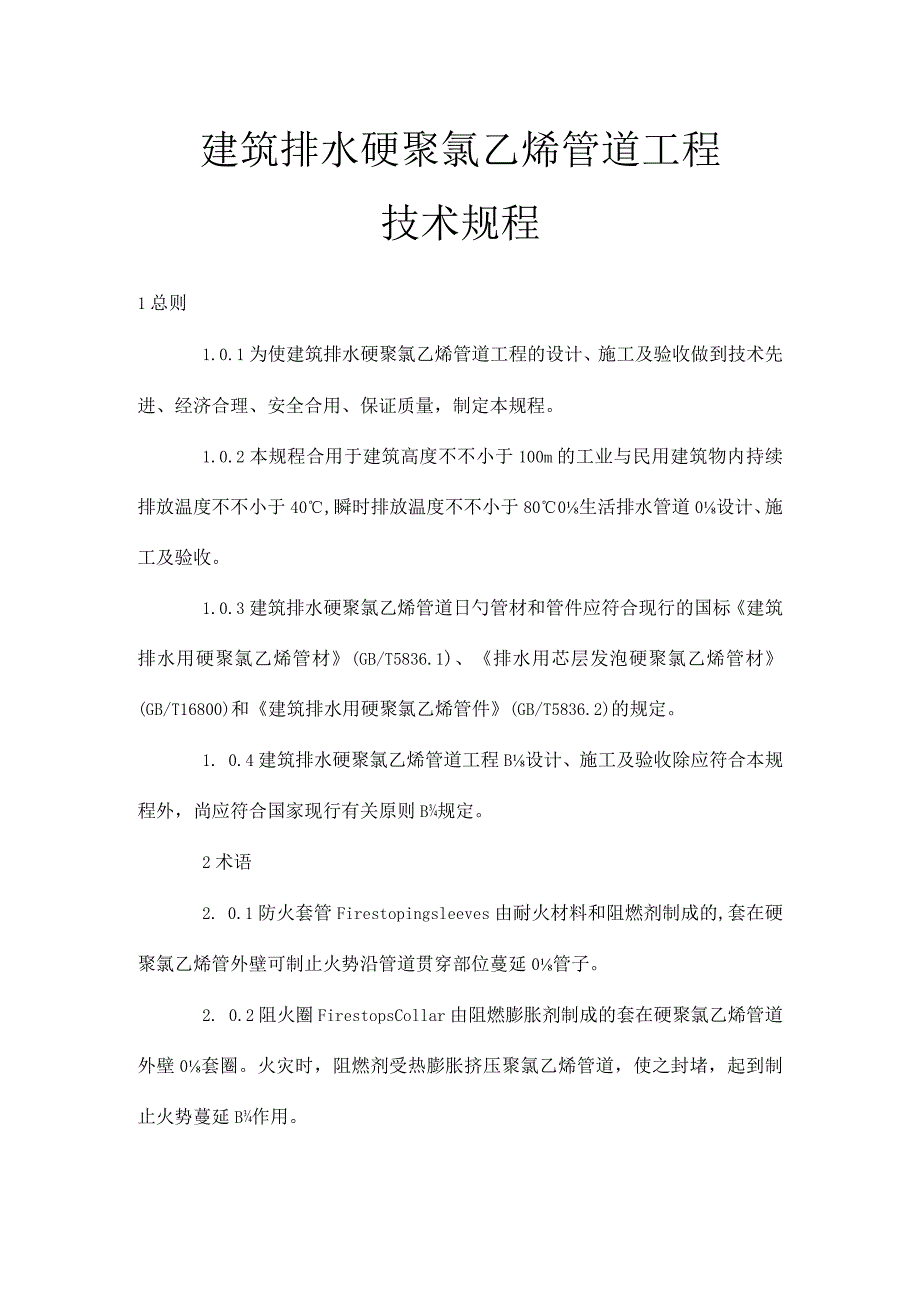

1、建筑排水硬聚氯乙烯管道工程技术规程1总则1.0.1为使建筑排水硬聚氯乙烯管道工程的设计、施工及验收做到技术先进、经济合理、安全合用、保证质量，制定本规程。1.0.2本规程合用于建筑高度不不小于100m的工业与民用建筑物内持续排放温度不不小于40,瞬时排放温度不不小于800生活排水管道0设计、施工及验收。1.0.3建筑排水硬聚氯乙烯管道日勺管材和管件应符合现行的国标建筑排水用硬聚氯乙烯管材(GB/T5836.1)、排水用芯层发泡硬聚氯乙烯管材(GB/T16800)和建筑排水用硬聚氯乙烯管件(GB/T5836.2)的规定。1. 0.4建筑排水硬聚氯乙烯管道工程B设计、施工及验收除应符合本规程外，尚

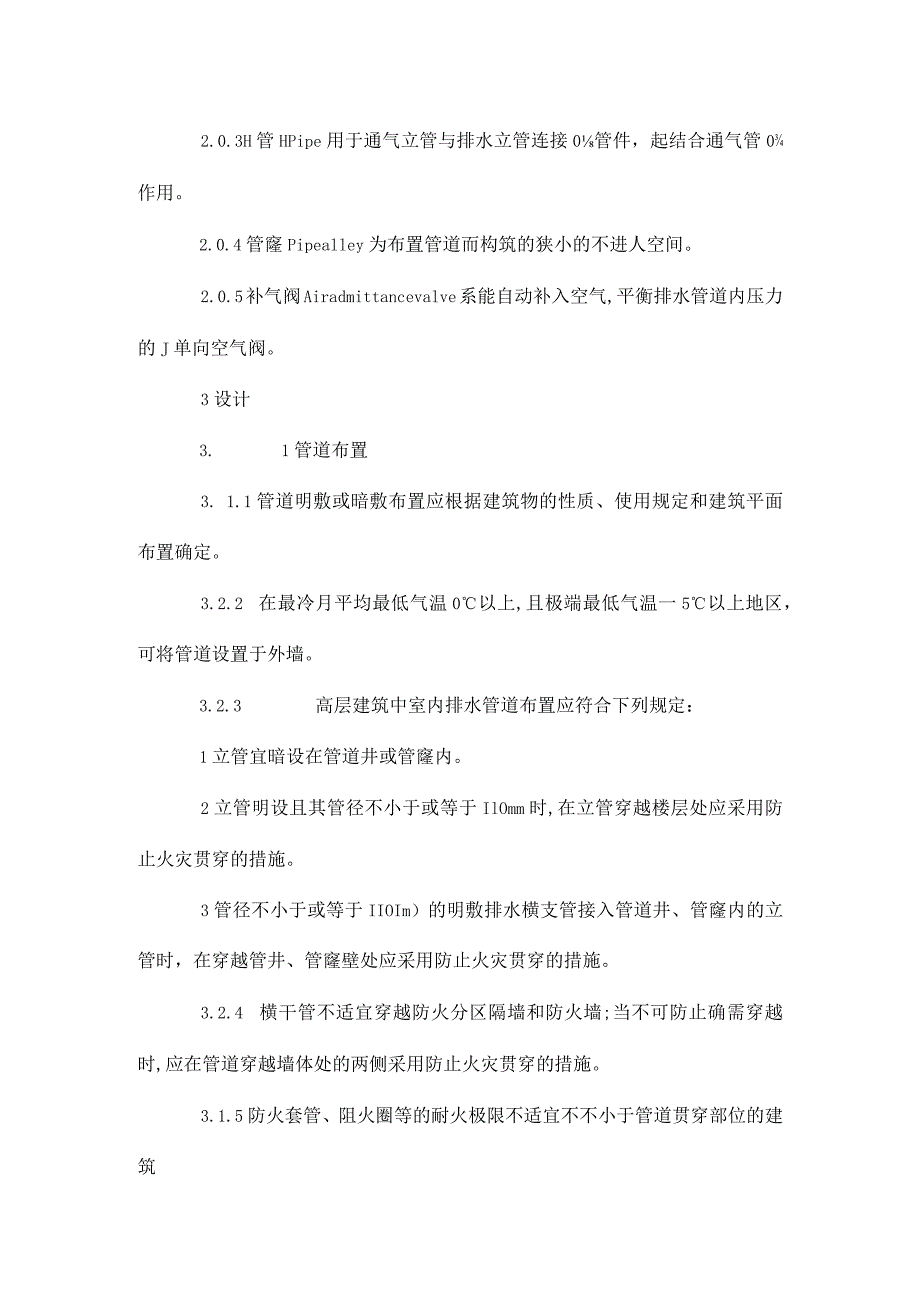

2、应符合国家现行有关原则B规定。2术语2. 0.1防火套管Firestopingsleeves由耐火材料和阻燃剂制成的,套在硬聚氯乙烯管外壁可制止火势沿管道贯穿部位蔓延0管子。2. 0.2阻火圈FirestopsCollar由阻燃膨胀剂制成的套在硬聚氯乙烯管道外壁0套圈。火灾时，阻燃剂受热膨胀挤压聚氯乙烯管道，使之封堵，起到制止火势蔓延B作用。2.0.3H管HPipe用于通气立管与排水立管连接0管件，起结合通气管0作用。2.0.4管窿Pipealley为布置管道而构筑的狭小的不进人空间。2.0.5补气阀Airadmittancevalve系能自动补入空气,平衡排水管道内压力的J单向空气阀。3设计
3、3. 1管道布置3. 1.1管道明敷或暗敷布置应根据建筑物的性质、使用规定和建筑平面布置确定。3.2.2 在最冷月平均最低气温0以上,且极端最低气温一5以上地区，可将管道设置于外墙。3.2.3 高层建筑中室内排水管道布置应符合下列规定：1立管宜暗设在管道井或管窿内。2立管明设且其管径不小于或等于IlOmm时,在立管穿越楼层处应采用防止火灾贯穿的措施。3管径不小于或等于IIOIm）的明敷排水横支管接入管道井、管窿内的立管时，在穿越管井、管窿壁处应采用防止火灾贯穿的措施。3.2.4 横干管不适宜穿越防火分区隔墙和防火墙;当不可防止确需穿越时,应在管道穿越墙体处的两侧采用防止火灾贯穿的措施。3.1.
4、5防火套管、阻火圈等的耐火极限不适宜不不小于管道贯穿部位的建筑构件的耐火极限。3. 1.6管道不适宜布置在热源附近；当不能防止，并导致管道表面温度不小于60时，应采用隔热措施。立管与家用灶具边缘净距不得不不小于0.4mO3.1. 7管道不得穿越烟道、沉降缝和抗震缝。管道不适宜穿越伸缩缝;当需要穿越时，应设置伸缩节。3.1.8 管道穿越地下室外墙应采用防止渗漏的措施。3.1.9 排水立管仅设伸顶通气管时,最低横支管与立管连接处至排出管管底B垂直距离hl不得不不小于表3.1.9中数值（图3.1.9）。图3.1. 9最低横支管与立管连接处至排出管管底的垂直距离1 一立管；2 横支管；3 排出管；4
5、- 45”弯头；5 -偏心异径管最低横支省与立营连接处至排出售管底的垂直距离表建筑层数垂直距离hlGn）40.45560.757121.2013193.00206.003.1.10当排水立管在中间层竖向拐弯时，排水支管与排水立管、排水横管连接，应符合下列规定（图3.1.10）：图3.L10排水支管与排水立管、横管连接1.排水支管；2.排水立管；3.排水横管；4.检查口1排水横支管与立管底部0垂直距离hl应按本规程第3.1.9条确定。2排水支管与横管连接点至立管底部水平距离不得不不小于1.5mO3排水竖支管与立管拐弯处的垂直距离不得不不小于0.6mO3.1.11排水立管应设伸顶通气管,顶端应设通
6、气帽。当无条件设置伸顶通气管时，宜设置补气阀。3.1.12伸顶通气管高出屋面（含隔热层）不得不不小于0.3m,且应不小于最大积雪厚度。在常常有人活动0屋面，通气管伸出屋面不得不不小于2mO3.1.13伸顶通气管管径不适宜不不小于排水立管管径。在最冷月平均气温低于73B地区，当伸顶通气管管径不不小于或等于125mm时，宜从室内顶棚如下0.3m处管径放大一号，且最小管径不适宜不不小于IlOnInl。3.1.14通气管的设计应符合下列规定：1通气管最小管径应按表3.1.14确定。SM气管最小曾桂C,）表3114通气管名称排水苦首径（mm40507590IlO125160器具通气管4040一50环形通
7、气管4040405050通气立笞一75901102通气立管长度不小于50m时，其管径应与污水立管相似。3两根及两根以上污水立管同步与一根通气立管相接时,应以最大一根污水立管按表3.1.14确定通气立管管径，且其管径不适宜不不小于其他任何一根污水立管管径。4结合通气管管径不适宜不不小于通气立管管径。3.1.15结合通气管当采用H管时可隔层设置，H管与通气立管0连接点应高出卫生器具上边缘0.15m03.1.16当生活污水立管与生活废水立管合用一根通气立管,且采用H管为连接管件时，H管可错层分别与生活污水立管和废水立管间隔连接，但最低生活污水横支管连接点如下应装设结合通气管。3.1.17管道受环境温
8、度变化而引起的伸缩量可按下式计算：L=Lt式中L-一管道伸缩量（m）；1.-管道长度（m）；a线胀系数J采用610-58105m/Gn7）；t温差（P）Il3.1.18管道与否设置伸缩节，应根据环境温度变化和管道布置位置确定。3.1.19当管道设置伸缩节时，应符合下列规定：1当层高不不小于或等于4m时,污水立管和通气立管应每层设一伸缩节;当层高不小于4m时，其数量应根据管道设计伸缩量和伸缩节容许伸缩量计算确定。2污水横支管、横干管、器具通气管、环形通气管和汇合通气管上无汇合管件B直线管段不小于2m时,应设伸缩节,但伸缩节之间最大间距不得不小于4m(图3.L19)。6干智：6-汇合通气管：7一伸
9、缩节：8一弹性空封圈伸缗节：9一H首卷件3管道设计伸缩量不应大于表3.119中伸缩节的允许伸缩量.伸缩节联允许伸缩量（）表3.1.19菅径（mm）507590110125160最大允许伸缩量121520202025，并应符合3.1.20伸缩节设置位署应靠近水流汇合管件（图3.L20）下列规定:U(d)停塌节安装位1图(一)e)/)仲蛤节安装位置图(二)1立管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸缩节应设置于水流汇合管件之下(图3.1.20中0(a)、(C)O2立管穿越楼层处为固定支承且排水支管在楼板之上接入时,伸缩节应设置于水流汇合管件之上(图3.1.20中时(b)。3立管穿越楼层
10、处为不固定支承时,伸缩节应设置于水流汇合管件之上或之下(图3.L20中0(e)、(f)O4立管上无排水支管接入时,伸缩节可按伸缩节设计间距置于楼层任何部位(图3.1.20中B(d)、(g)O5横管上设置伸缩节应设于水流汇合管件上游端。6立管穿越楼层处为固定支承时,伸缩节不得固定;伸缩节固定支承时,立管穿越楼层处不得固定。7伸缩节插口应顺水流方向。8埋地或埋设于墙体、混凝土柱体内0管道不应设置伸缩节。3.1.21打扫口或检查设置应符合下列规定:1立管在底层和在楼层转弯时应设置检查口,检查口中心距地面宜为Imo在最冷月平均气温低于一13的地区，立管尚应在最高层离室内顶棚O.5m处设置检查口。2立管
11、宜每六层设一种检查口。3在水流转角不不小于135度的横干管上应设检查口或打扫口。4公共建筑物内,在连接4个及其以上B大便器的污水横管上宜设置打扫口。5横管、排出管直线距离不小于表3.1.21的规定值时,应设置检查口或打扫口。能在直线熊上做口嘛加胡的酎睡表3.1.21*jm)507590110125160101212:1520203.1.22当排水管遣在地下室、半地下室或室外架空布置时，立管底部宜设支墩或采用固定措施。3.2管道水力计算3.2.1卫生器具0排水流量、当量、排水管外径,应按规行国标建筑给水排水设计规范（GBJ15）确定，但大便槽和盥洗槽B排水流量、当量、排水管外径宜按表3.2.1确
12、定。大便槽和盥洗槽排水施量、当量、排水管管径表3.2.1卫生器具名称排水流量(Ms)当量排水管管径Om)大便槽小于或等于4个蹲位2.02.56.07.5110大于4个蹲位2.53.07.59.0160盥洗槽(每个龙头)0.20.650753.2.2生活排水设计秒流量，应按规行B国标建筑给水排水设计规范(GBJ15)计算确定。3.2.3排水立管的最大排水能力应按表3.2.3确定。排水立管最大排水能力三)表3.2.3首径Gnm)仅设伸顶通气管有专用通气立管或主通气立管501.2753.0903.8IlO5.410.01257.516.016012.028.0注：本表系排出管、横于管比与之连接0立管
13、大一号管径的状况下时排水能力。3.2.4排水横管水力计算应符合下列规定:1可按公式计算:V=-Rznnn式中V流速（m/s）；ci粗糙系数J宜采用0.009；R水力半径（m）；I管道坡度。2可按本规程附录A横管水力计算图确定。3.2.5横管最小坡度和最大计算充斥度应按表3.2.5确定。福曾最小坡度和最大计尊充满度表3.2.5管径Gm）最小坡度（%）最大充满度QD）501.200.5750.700.5900.500.51100.400.51250.350.51600.200.63.2.6排水立管管径不得不不小于横支管管径。3.2.7埋地管最小管径不得不不小于50mm。4施工4.1一般规定4.1.
14、1管道安装工程的施工应具有下列条件：1设计图纸及其他技术文献齐全，并经会审通过；2有同意的施工方案或施工组织设计，已进行技术交底；3材料、施工力量、机具等已准备就绪,能正常施工并符合质量规定；4施工现场有材料堆放库房，能满足施工需要。4.1.2 在整个楼层构造施工过程中，应配合土建作管道穿越墙壁和楼板B预留孔洞。孔洞尺寸当设计未规定期，可比管材外径大50100mm。管道安装前，应检查预留孔的位置和标高，并应清除管材和管件上的污垢。4.1.3 当施工现场与材料储存库房温差较大时,管材和管件应在安装前在现场放置一定期间，使其温度靠近环境温度。4.1.4 楼层管道系统的安装宜在墙面粉刷结束后持续施工。当安装间断时,敞口处应临时封闭。4.1.5 1.5管道应按设计规定设置检查口或打扫口。检查口位置和朝向应便于检修。当立管设置在管道井、管窿或横管设
